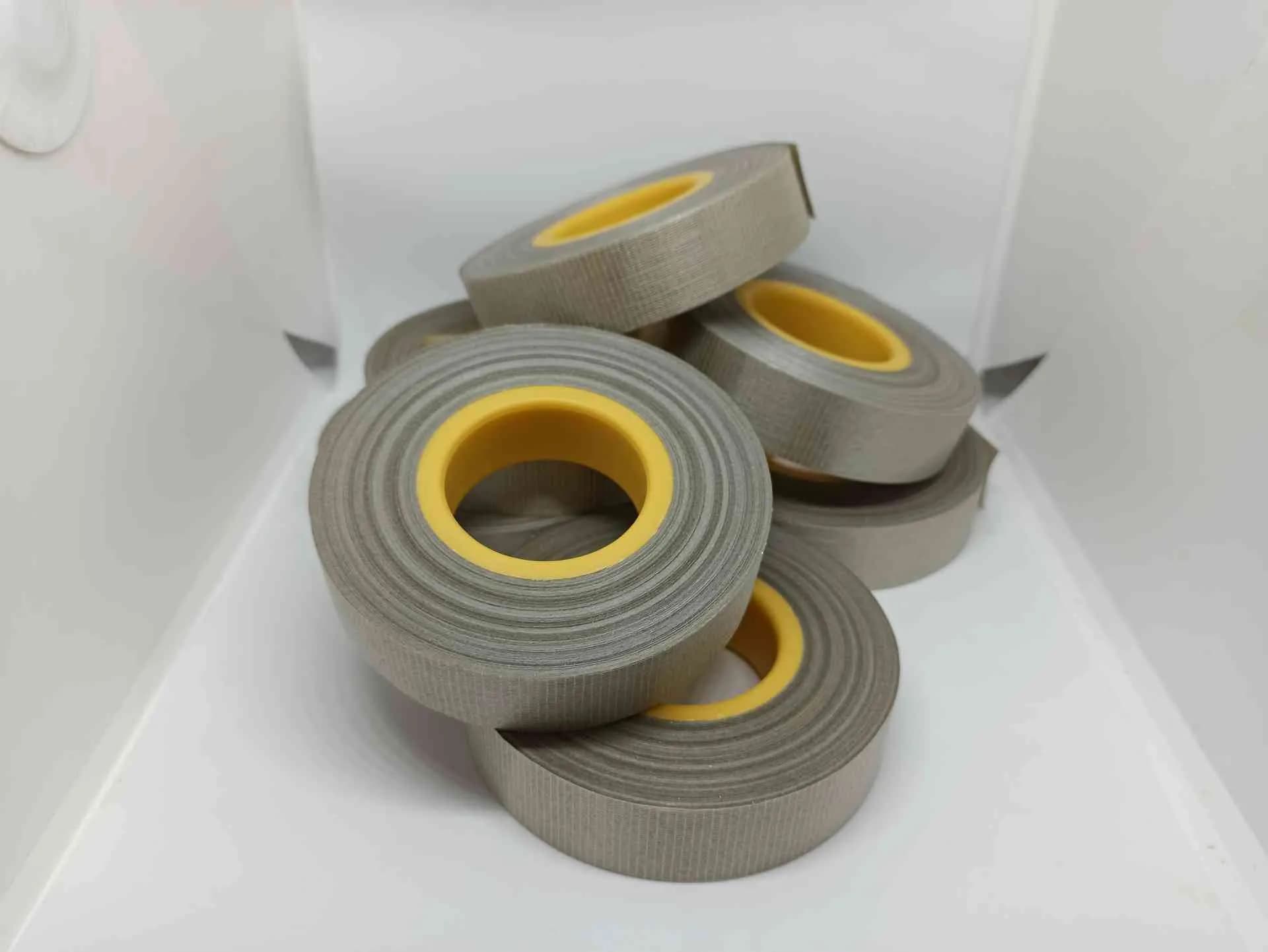

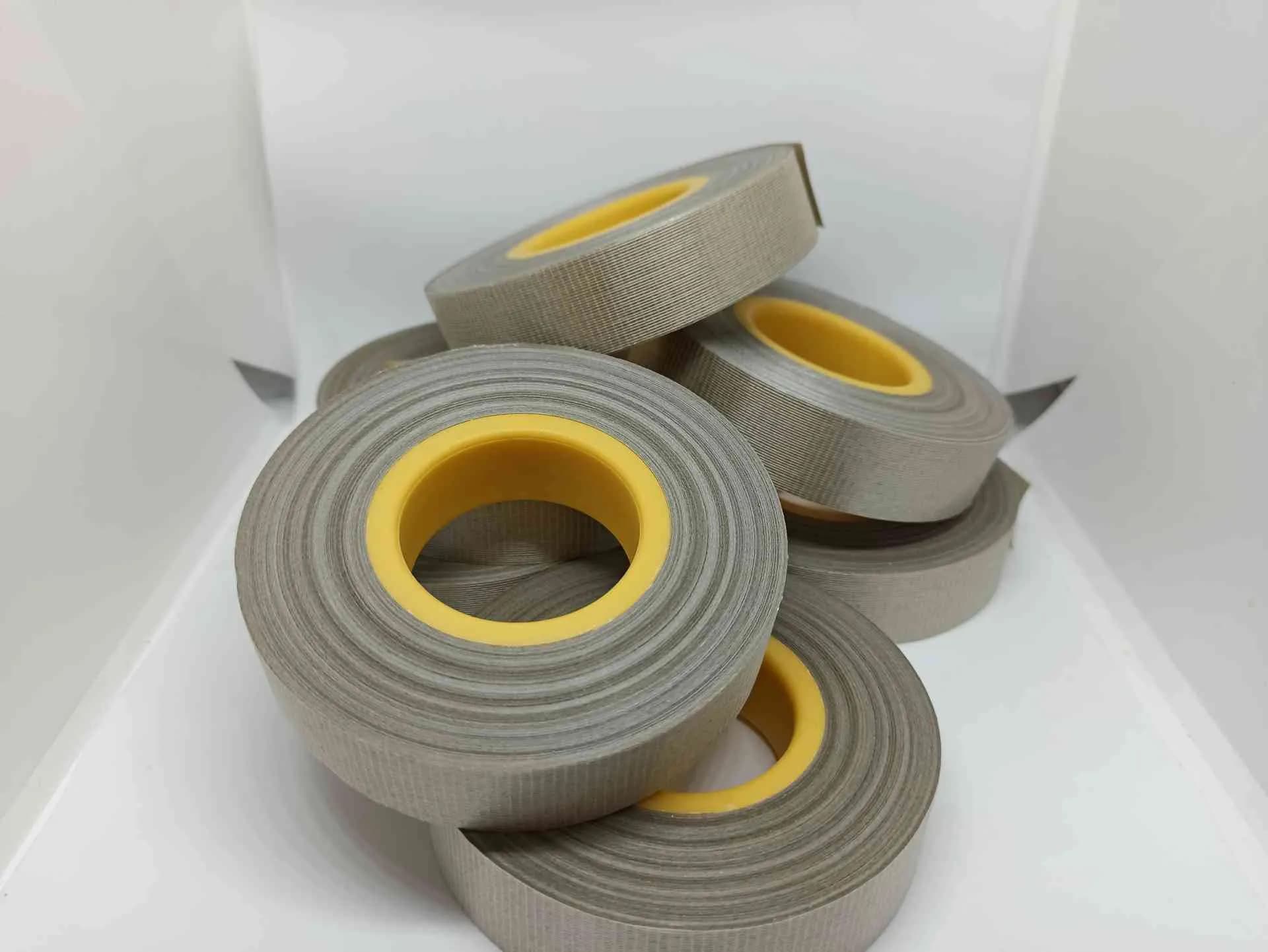

Обзор: Микалента ЛМЧ-ТБ (ГОСТ 4268-75)
Лента миканитовая ЛМЧ-ТБ — мусковит, битумное связующее, стеклоткань + бумага
Микалента ЛМЧ-ТБ по ГОСТ 4268-75: мусковит, масляно-битумный лак, стеклоткань + бумажная подложка. Тип 55 по ГОСТ 25045-81; длительно допустимая рабочая температура 130 °C. Нормативные показатели зависят от толщины и сорта. Для исполнения по ТУ предусмотрена отдельная категория; требования двух документов не подменяют друг друга.
Комбинированная подложка стеклоткань + бумага (ТБ) объединяет механическую прочность стеклоткани со скользящей поверхностью бумаги. Стеклотканевая сторона укладывается наружу при намотке, принимая на себя истирающие нагрузки; бумажная сторона обращена к слюдяному слою и обеспечивает ровную склейку. Битумное связующее даёт хорошую влагостойкость.
Применяется в тяговом и тяжёлом электромашиностроении, когда требуется повышенная механическая защита обмотки при умеренном температурном режиме. По механическим характеристикам превосходит ЛМЧ-ББ.
ЛМЧ-ТБ — марка класса F (до 155 °C) на битумном связующем. В отличие от ЛМЧ-ББ с бумажной подложкой с обеих сторон, здесь с одной стороны стеклоткань: целлюлозная бумага ограничивала класс до E–B, а стеклоткань — нет. Это позволяет использовать ЛМЧ-ТБ в обмотках класса F без перехода на более дорогое глифталевое связующее.
Для ЛМЧ-ТБ по ГОСТ 4268-75 нормативный длительный режим определяется типом 55 по ГОСТ 25045-81: 130 °C. Более высокая температура требует самостоятельного подтверждения для выбранного исполнения и изоляционной системы; свойства минерала или связующего сами по себе такого режима не устанавливают.
Общие требования к ЛМЧ-ТБ по ГОСТ
- Гибкость
- Гибкая при температуре 15–35 °C и относительной влажности 45–75%. ГОСТ 4268-75, п. 2.5; методы — ГОСТ 25045-81.
- Поверхность и дефекты
- Не допускаются посторонние включения, сквозные отверстия и просветы между пластинками слюды; для односторонней микаленты пластинки не должны отслаиваться; площадь пузырей/местного расслоения под подложками не более 15% образца; морщины не должны выводить толщину за допуск. ГОСТ 4268-75, п. 2.1.
- Рулоны, намотка и разматывание
- Плотная намотка на жёсткую втулку с внутренним диаметром не менее 30 мм; ровные торцы; свободное разматывание без сдира подложки и расслоения; местное расслоение общей площадью не более 15%. ГОСТ 4268-75, п. 2.2.
- Контроль толщины и электропрочности
- Толщину и электрическую прочность проверяют на образцах одного ролика длиной не более 2 м в 10 точках, разнесённых на 150–170 мм. ГОСТ 4268-75, п. 4.2.
- Методы испытаний
- Методы испытаний микаленты — по ГОСТ 25045-81. ГОСТ 4268-75, п. 4.1.
- Материалы и допустимые конструкции
- В п. 2.6 перечислены щипаная слюда мусковит или флогопит, микалентная бумага, стеклоткань и стеклосетка, разные клеящие связующие; другие связующие и подложки допустимы при качестве не ниже требований и согласовании с основным потребителем. ГОСТ 4268-75, п. 2.6.
- Условное обозначение
- Условное обозначение включает марку и сорт, толщину, ширину ролика/рулона, размер слюды и обозначение ГОСТ. ГОСТ 4268-75, п. 1.4.
- Хранение и подготовка
- Хранить в упаковке предприятия-изготовителя в закрытом сухом помещении на стеллажах: не менее 5 см от пола и не менее 1 м от отопительных/нагревательных приборов. Перед применением выдержать не менее 24 ч в отапливаемом помещении при температуре не ниже 10 °C. Ограничение RH ≤80% в ГОСТ 25045-81 дано для типов 11–14, 21 и 22; его нельзя автоматически переносить на типы микаленты 51–57. ГОСТ 25045-81, пп. 6.11–6.12, печатная с. 35 / PDF-стр. 41; ГОСТ 4268-75, п. 5.1.
- Пробивное напряжение в отдельных точках
- Допускается одна точка из десяти с пробивным напряжением менее 1 кВ, но не менее 0,6 кВ. Это допуск к результатам измерения, а не отдельная минимальная средняя электрическая прочность. ГОСТ 4268-75, примечание 4 к таблице 3, печатная с. 6 / PDF-стр. 7.
- Гарантийный срок хранения
- [{'связующее': 'масляно-глифталевый лак', 'срок': '4 месяца'}, {'связующее': 'масляно-битумный лак', 'срок': '9 месяцев'}, {'связующее': 'каучуковое связующее', 'срок': '6 месяцев'}, {'связующее': 'кремнийорганический лак', 'срок': '12 месяцев'}] ГОСТ 4268-75, пп. 6.1–6.2, печатная с. 8 / PDF-стр. 9; действует при соблюдении условий транспортирования и хранения.
- Размеры роликов, рулонов и отрезков
- Ролики микаленты: ширина 10; 15; 20; 23; 25; 30; 35 мм с отклонением ±1 мм, диаметр не более 110 мм. Таблица называет только «диаметр», не уточняя внутренний или внешний. Иные ширина/диаметр ролика допускаются по согласованию изготовителя и потребителя. Микалента в рулонах изготавливается по требованию потребителя; ширину и диаметр рулона согласуют отдельно. Длина каждого куска в ролике или рулоне — не менее 5 м. ГОСТ 4268-75, п. 1.3; ГОСТ 25045-81, пп. 1.2, 1.4–1.6, табл. 2, печатные с. 8–9 / локальный PDF-стр. 13–14.
9 месяцев со дня изготовления при соблюдении условий транспортирования и хранения.
Характеристики: Микалента ЛМЧ-ТБ (ГОСТ 4268-75)
Технические характеристики ЛМЧ-ТБ
| Толщина, мм | Электрическая прочность, высший / первый сорт, кВ/мм | Слюда, не менее, % | Связующее, % |
|---|---|---|---|
| 0,15 | не установлена / ≥17 | ≥45 | 15–30 |
| 0,17 | не установлена / ≥16 | ≥45 | 15–30 |
Все марки в сравнении — в каталоге лент миканитовых. Для выбора между ЛМЧ-ББ и ЛМЧ-ТБ — уточните механические нагрузки при намотке.
Для заказа и уточнения цены звоните: +7 (953) 585-20-07 — отгрузка со склада в Москве, доставка по всей России.
Нормы: ГОСТ 4268-75, таблицы 1 и 3; тип 55 — по таблице 1 ГОСТ 25045-81. Электрическая прочность — средняя на цилиндрических электродах диаметром 6 мм. Сорт и исполнение согласуют при заказе; результаты испытаний партии подтверждаются документом качества.
