Лента Элмикатерм 529099 0,11 мм в Челябинске: применение в электромашиностроительных предприятий

📦 0,11 мм Элмикатерм 529099 — поставка под заказ. Складских позиций по этой марке у нас сейчас нет; срок поставки — ориентировочно 10–20 рабочих дней. Складские альтернативы класса H той же толщины: ЛСК-СС 0,11 мм (кремнийорганическое связующее, ТУ ОЯД 503.070-89) — со склада. По электрической прочности уступает (12 vs 20 кВ/мм у 529099) и по разрушающей нагрузке (145 vs 100 Н/см) — но для пазовой изоляции 3 кВ обе ленты работают в близких режимах.

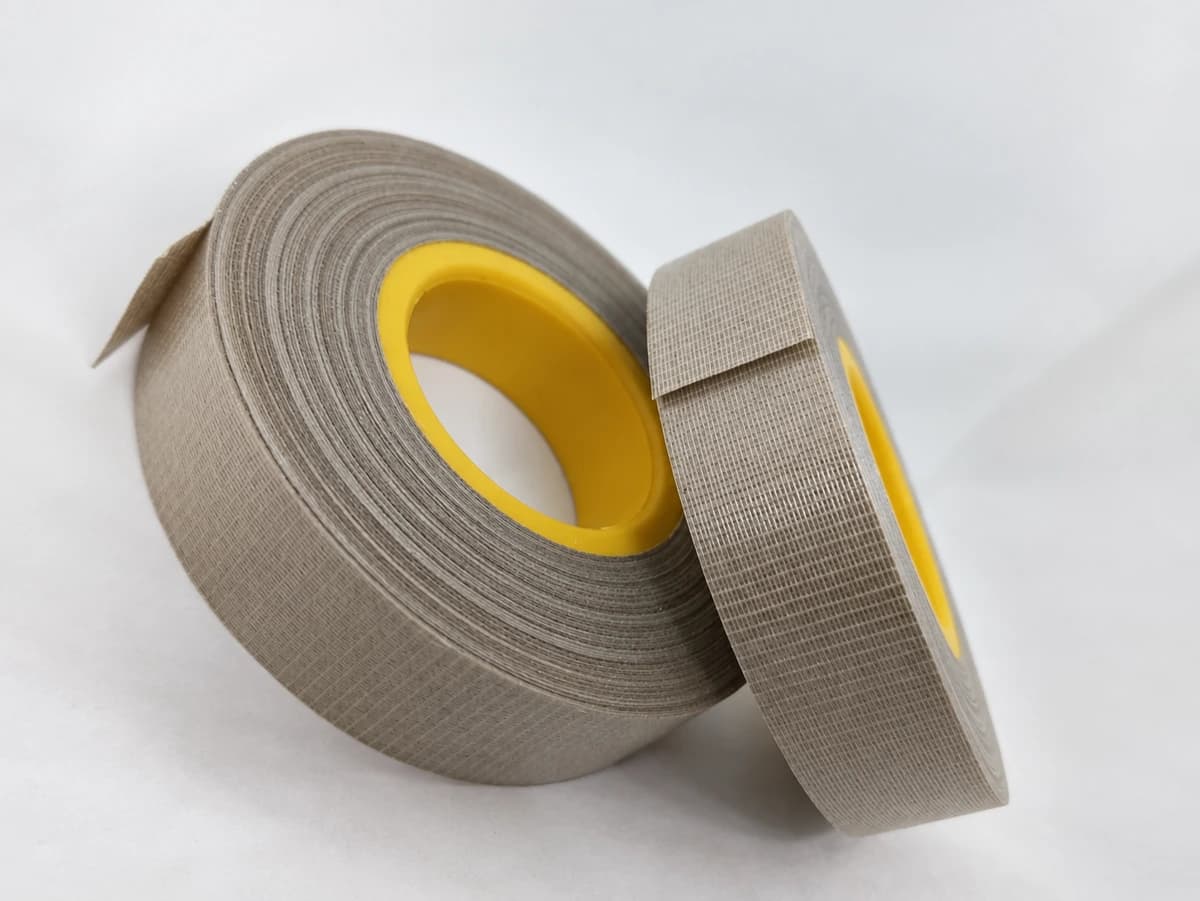

Лента Элмикатерм 529099 толщиной 0,11 мм — самая тонкая позиция в ряду 529099 и единственная размер по толщине марки с разрушающей нагрузкой 100 Н/см (на остальных толщинах ряда — ≥240 Н/см). Это связано с применением тонкой стеклоткани 27±3 г/м² с обеих сторон вместо усиленной 38±4 г/м² у толщин 0,13–0,17 мм. Конструкция: слюдинитовая бумага из мусковита 60±3 г/м², две стеклотканевые подложки по 27±3 г/м² с обеих сторон, эпоксидное связующее. Полимерной плёнки нет. Класс H (180 °C) по ГОСТ 8865-93. ТУ производства. Поверхностная плотность 153±20 г/м².

Размер по толщине 0,11 мм — рабочая для пазовой изоляции асинхронных и синхронных машин среднего напряжения 3 кВ при одиночной укладке или для один-два слоя в обмотках 6 кВ. Электрическая прочность 20 кВ/мм при одиночном слое держит 2,2 кВ — для пазовой 3 кВ при коэффициенте запаса 4 этого хватает с небольшим резервом. Главное практическое отличие 0,11 мм от старших толщин ряда — пониженная разрушающая нагрузка 100 Н/см: для машин с механизированной намоткой на станках с натяжением 100–150 Н/см выбор стоит сместить на 0,13 мм.

Технические характеристики Элмикатерм 529099 0,11 мм

Толщина / допуск	0,11 мм · ±0,01 мм
Электрическая прочность	≥20 кВ/мм · в 1,7 раза выше ЛСК-СС (12 кВ/мм)
Пробивное в отд. точках	Не нормируется по ТУ предприятия
Удельная разрушающая нагрузка	≥100 Н/см · единственная позиция ряда с 100 Н/см
Поверхностная плотность	153±20 г/м²
Слюдяная бумага	Слюдинит из мусковита 60±3 г/м²
Подложки	Стеклоткань 27±3 г/м² с обеих сторон · полимерной плёнки нет
Связующее	Эпоксидное, доля 32±5 %, массовая доля слюды ≥25 %
Массовая доля летучих	не более 1,5 %
Класс нагревостойкости	H · до 180 °C (ГОСТ 8865-93)
Режим отверждения	8–12 часов при 160 °C
Гарантийный срок хранения	3 мес. при 15–35 °C / 6 мес. при 5 °C

Применение Элмикатерм 529099 0,11 мм

Главное применение 0,11 мм — пазовая изоляция асинхронных и синхронных машин среднего напряжения 3 кВ при одиночной укладке с перекрытием 50 %. Пазовая изоляция — это слой между обмоткой и сердечником статора, отделяющий медь от железа сердечника. На 3 кВ (фазное ≈1,73 кВ) при коэффициенте запаса 4 для машин общего назначения требуемое пробивное слоя — 7 кВ. Одиночный слой 0,11 мм при 20 кВ/мм держит 2,2 кВ; полуперекрытие даёт удвоение (4,4 кВ); в сочетании с пропиточной системой класса H после VPI расчётное пробивное достигает 7–8 кВ — норма для серийных машин 3 кВ.

Второе применение — один-два слоя пазовой изоляции в обмотках 6 кВ как первый «протекторный» слой на сердечнике, поверх которого уже укладывается основная корпусная изоляция из 0,15–0,17 мм. На 6 кВ один тонкий слой 0,11 мм работает как технологическая прокладка, обеспечивающая чистоту контакта обмотки с сердечником и компенсацию микронеровностей пакета железа; основную электрическую нагрузку несут более толстые корпусные слои. Этот режим типичен для крупных асинхронных двигателей мощностью 0,5–2 МВт на 6 кВ.

Третье применение — витковая изоляция компактных катушек класса H с большим числом витков и ограниченным окном паза. На таких катушках общая толщина обмотки лимитирована конструктивом: применять 0,15 мм для витковой изоляции — значит «съесть» 30 % окна. Тонкая 0,11 мм со стеклотканевой структурой (без плёнки) работает как механически устойчивая межвитковая изоляция, хорошо принимающая пропиточный лак между витками. Электрическая прочность 20 кВ/мм даёт одиночный слой с пробивным 2,2 кВ — это с большим запасом достаточно для типичного межвиткового напряжения 5–80 В.

Четвёртое применение — лёгкая корпусная изоляция малых высоковольтных машин 1140–3000 В при многослойной укладке (3–4 слоя с перекрытием 50 %). Это типично для электродвигателей вспомогательных приводов крупных компрессоров и насосных станций, где сегмент нагрузки между низковольтным (до 1140 В) и среднеуровневым (3 кВ) требует «промежуточной» изоляции. Многослойная укладка тонкой 0,11 мм даёт более равномерное распределение пропиточного лака внутри изоляционного пакета, чем эквивалентная толщина из 1–2 толстых слоёв.

Сравнение толщин Элмикатерм 529099

Толщина	Эл. прочность кВ/мм	Прочность Н/см	Плотность г/м²	Стеклоткань 2-сторон.
0,11 мм	20	100	153±20	2× 27 г/м²	← вы здесь (пазовая 3 кВ)
0,13 мм	20	240	207±20	2× 38 г/м²	Подробнее
0,15 мм	18	240	236±30	2× 38 г/м²	Подробнее
0,17 мм	25	240	246±32	2× 38 г/м²	Подробнее

Скачок прочности с 100 Н/см при 0,11 мм до 240 Н/см при 0,13–0,17 мм — следствие изменения геометрии: при 0,11 мм востребован тонкая стеклоткань 27 г/м² с обеих сторон; при 0,13 мм и выше — усиленная 38 г/м² с обеих сторон, что и даёт скачок механической стойкости. Электрическая прочность стабильна на уровне 18–20 кВ/мм с подъёмом до 25 кВ/мм при 0,17 мм. Подробнее — в описании марки Элмикатерм 529099.

Условное обозначение при заказе

Для пазовой изоляции 3 кВ — наиболее распространённый формат: В обозначение при заказе включаются марка, толщина, ширина ролика и ссылка на ТУ заводы.

• Стандартная ширина 25 мм для серийной пазовой изоляции: Лента Элмикатерм 529099 0,11×25 ТУ предприятия
• Ширина 30 мм для машин средней мощности: Лента Элмикатерм 529099 0,11×30 ТУ предприятия
• Ширина 20 мм для тонких компактных катушек: Лента Элмикатерм 529099 0,11×20 ТУ предприятия
• По чертежу заказчика: Лента Элмикатерм 529099 0,11×25 ТУ предприятия по черт. № __

Доступные ширины ролика: 15, 20, 23, 25, 30, 35 мм. Минимальный заказ — 1 кг (приблизительно 261 м ленты при ширине 25 мм или 218 м при ширине 30 мм). Внутренний диаметр втулки ролика — Ø 36±1 мм. Ролики ⌀ (100±10) мм; для широких рулонных поставок — отдельное согласование.

Вопросы и ответы

Почему у 0,11 мм разрушающая нагрузка только 100 Н/см, а у 0,13 мм — сразу 240 Н/см?

Это конструктивная особенность ленты: на 0,11 мм с обеих сторон востребован тонкая стеклоткань 27±3 г/м²; на 0,13 мм и выше — усиленная 38±4 г/м² с обеих сторон. Стеклоткань несёт основную механическую нагрузку при намотке, и её плотность напрямую определяет разрушающую нагрузку готовой ленты. Переход с 27 на 38 г/м² (увеличение на 41 %) даёт скачок прочности с 100 до 240 Н/см (увеличение в 2,4 раза) за счёт нелинейного эффекта: толстая стеклоткань работает не только в растяжении, но и в местном сопротивлении сдвигу при перегибах, и её преимущество в реальных условиях эксплуатации больше, чем линейный рост по плотности.

Можно ли заменить ЛСК-СС 0,11 мм на 529099 0,11 мм без переработки технологии?

В части геометрии — да, в части пропитки — нет. По геометрии ролика (⌀100 мм с втулкой ⌀36 мм), ширине рядов и режиму отверждения 8–12 ч при 160 °C ленты совместимы. Но связующее у ЛСК-СС кремнийорганическое, у 529099 — эпоксидное. Если в пропиточной системе используются кремнийорганические лаки (КО-916, КО-921, КО-964Н) — «накатная» замена ЛСК-СС на 529099 даст плохую адгезию между слоями ленты и пропитки. Грамотная замена требует пересмотра пропиточной системы: для 529099 — переход на эпоксидные или эпоксидно-полиэфирные лаки класса H (КП-303Н, ЭП-241). Если пропиточный цикл уже отлажен под эпоксидную химию — замена ЛСК-СС на 529099 даёт чистый выигрыш по электрической прочности (20 vs 12 кВ/мм).

Чем 529099 0,11 мм отличается от парной 529029 (с плёнкой)?

Принципиально по конструкции и электрической прочности. Один и тот же ТУ производства, тот же класс H, тот же режим отверждения; разница только в подложках. У 529029 — стеклоткань с одной стороны и полиимидная плёнка PI с другой; электрическая прочность 50–70 кВ/мм; применение — витковая изоляция низковольтных машин до 1140 В с акцентом на электрическую прочность. У 529099 — две стеклоткани без плёнки; электрическая прочность 18–25 кВ/мм (в 2–3 раза ниже); применение — корпусная и пазовая изоляция стержневых обмоток ВН машин с акцентом на механику. Если для одной задачи подходит 529099, для соседней — 529029, в спецификации это две разные позиции.

Зимы в Челябинске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Достаточно ли одного слоя 0,11 мм для пазовой изоляции 3 кВ?

С полуперекрытием (50 %) — обычно достаточно. На 3 кВ (фазное 1,73 кВ) при коэффициенте запаса 4 требуемое пробивное 7 кВ; одиночный слой с полуперекрытием даёт 4,4 кВ, и оставшийся «зазор» закрывается VPI-пропиткой класса H, которая после отверждения добавляет ≥3 кВ к расчётному пробивному. Полуперекрытие даёт двойной эквивалент толщины: 0,11 × 2 = 0,22 мм при пробивном 4,4 кВ. Для 6 кВ одиночного слоя 0,11 мм недостаточно; нужен либо 0,13 мм в один-два слоя, либо более толстые позиции.

Слюдопласт, миканит, слюдинитовые ленты в Челябинске — со склада в Красноярске, доставка 3-5 дней.

Сколько метров ленты в 1 кг при толщине 0,11 мм?

При поверхностной плотности 153 г/м² и ширине 25 мм — приблизительно 261 м/кг. При ширине 20 мм — около 327 м/кг. При ширине 30 мм — около 218 м/кг. Точное значение зависит от партии (плотность нормируется с допуском ±20 г/м²) и указывается в паспорте на конкретный ролик.

Подробнее о марке Элмикатерм 529099 (расшифровка кода 529099, выбор между 529099 и парной 529029, замена ЛСК-СС/ЛИКО-ТТ и других лент класса H, совместимость с эпоксидными пропиточными лаками, технология намотки и режим отверждения 8–12 ч при 160 °C) — в описании марки.

Заказать Элмикатерм 529099 0,11 мм

Стоимость — по запросу. Складских позиций по 529099 у нас сейчас нет, оформляем при наличии у поставщиков. Срок поставки — ориентировочно 10–20 рабочих дней с момента подтверждения заказа; точный срок согласовываем после проверки наличия. Минимальный заказ — 1 кг. Стандартные ширины 15, 20, 23, 25, 30, 35 мм; для серийного производства — резка нестандартных ширин по согласованию.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость 0,11 мм 529099 «под заказ» с учётом срока поставки, поможем подобрать ширину ролика под пазовую изоляцию синхронной машины 3 кВ или первый «протекторный» слой обмотки 6 кВ. Поставка с паспортом качества по ТУ предприятия. Доставка по России: ПЭК, Деловые Линии, СДЭК. Если 0,11 мм нужна срочно — рассмотрим складскую ЛСК-СС 0,11 мм с пересчётом числа слоёв под её прочность 12 кВ/мм.
