Обзор: Лента слюдинитовая ЛСКО-ПМ 0,10 мм
0,10 мм ±0,02
≥50 кВ/мм
H (до 180 °C)
VPI

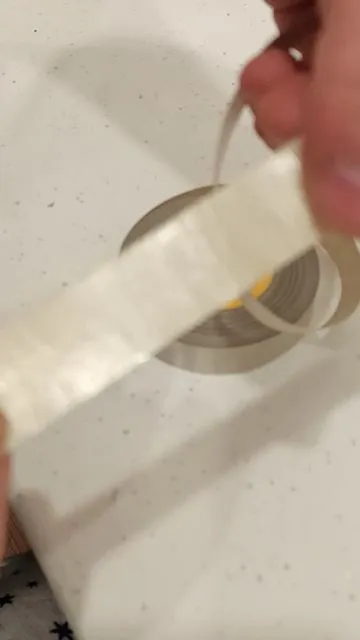

Лента ЛСКО-ПМ толщиной 0,10 мм — самая тонкая в нашем складском ряду непропитанная слюдинитовая лента с полиимидной плёнкой ПМ-А и кремнийорганическим связующим. Класс нагревостойкости H (180 °C) по ГОСТ 8865-93, выпуск по ТУ 16-91 И79.0168.005. Армирование асимметричное: с одной стороны стеклоткань ГОСТ 19170-73, с другой — полиимидная плёнка ПМ-А. Поставляется в роликах диаметром 100±10 мм на втулке Ø 30 мм для намотки на лентоизолировочных станках или вручную.
Толщина 0,10 мм — выбор для тонкослойной многослойной намотки в машинах малых габаритов класса H, для витковой изоляции стержневых обмоток и в участках, где радиальный размер катушки критически ограничен.
⚠️ ЛСКО-ПМ — лента для систем с последующей пропиткой по технологии заказчика (вакуумно-нагнетательная пропитка). Без пропитки эпоксидным или кремнийорганическим компаундом класса H у заказчика готовая обмотка не будет соответствовать паспортной электрической прочности. Если у завода нет установки вакуумно-нагнетательной пропитки — рассмотрите resin-rich альтернативы класса H: ЛСПМ или Элмикатерм 529029.
Характеристики: Лента слюдинитовая ЛСКО-ПМ 0,10 мм
Технические характеристики ЛСКО-ПМ 0,10 мм
| Толщина / допуск | 0,10 мм · ±0,02 мм |
| Электрическая прочность | ≥50 кВ/мм · в исходном непропитанном состоянии |
| Расчётное пробивное одного слоя | ≥5,0 кВ · до пропитки, без перекрытия |
| Слюдяная бумага | Флогопитовый слюдинит — на основе магнезиальной слюды флогопит |
| Подложки | Стеклоткань ГОСТ 19170-73 + полиимидная плёнка ПМ-А |
| Связующее | Кремнийорганический лак, термостойкость до 180 °C длительно |
| Класс нагревостойкости | H · до 180 °C (ГОСТ 8865-93) |
| Огнестойкость | Повышенная — лента не поддерживает горение после удаления источника пламени |
| Технология применения | VPI — вакуумно-нагнетательная пропитка готовой обмотки на стороне заказчика |
| Гарантийный срок хранения | 4 месяца со дня изготовления при 5–35 °C, влажность до 75 % |
| Поставка | Ролики Ø 100±10 мм, втулка Ø ≥ 30 мм, ширина 15–35 мм |
Характеристики
| Слюдяная основа | флогопит |
|---|---|
| Подложка | плёнка |
Применение: Лента слюдинитовая ЛСКО-ПМ 0,10 мм
Применение ЛСКО-ПМ 0,10 мм
Толщина 0,10 мм — минимальная нормативная позиция ТУ 16-91 И79.0168.005. Применяется там, где конструкция машины класса H требует тонкого слоя ленты при многослойной намотке: радиальный размер пакета изоляции существенно влияет на размещение катушки в пазу, и каждые 0,01 мм по толщине ленты транслируются в физический размер обмотки на статоре или роторе.
Главная ниша — витковая изоляция стержневых обмоток среднегабаритных машин класса H напряжением 3–6 кВ. В крупных асинхронных и синхронных двигателях с медной катушкой из прямоугольного провода тонкая лента ЛСКО-ПМ 0,10 мм укладывается между секциями обмотки или непосредственно между витками для разделения соседних потенциалов. Витковое напряжение в таких машинах редко превышает 30–60 В, что многократно ниже расчётного пробивного одного слоя 5,0 кВ; ключевая задача — минимизация толщины слоя, а не электрическая прочность.
Второе применение — тонкослойная многослойная корпусная изоляция машин класса H малых габаритов. Для малых машин с диаметром паза 80–150 мм типовой проектный пакет корпусной изоляции — 8–12 слоёв ленты с полуперекрытием; при толщине ленты 0,10 мм суммарная радиальная толщина пакета составит 0,8–1,2 мм после прессования, что укладывается в проектные ограничения по геометрии паза. При выборе ленты 0,11 или 0,13 мм для тех же 12 слоёв толщина пакета увеличивается до 1,3–1,5 мм, что для малогабаритных машин уже неприемлемо.
Третий сегмент — изоляция в углах и переходах катушек. На лобовых частях обмотки и в местах выхода стержня из паза часто требуется дополнительный «обёрточный» слой ленты для механической защиты и выравнивания геометрии перед VPI. Тонкая 0,10 мм используется как раз в этой роли: добавляется поверх основного пакета корпусной изоляции, не увеличивая радиус заметно, но создавая дополнительный диэлектрический барьер с полиимидной плёнкой PI на наружной стороне.
Четвёртое направление — ремонт перемоток среднеоборотных машин класса H, где исходная заводская лента была класса B или F. Перевод системы изоляции на класс H по Технология последующей пропитки — типовая модернизация при капитальном ремонте машин с увеличенной тепловой нагрузкой; в этом случае ЛСКО-ПМ 0,10 мм идёт как тонкая универсальная замена, обеспечивающая повышенный термический и электрический запас при сохранении геометрии паза.
Сравнение: Лента слюдинитовая ЛСКО-ПМ 0,10 мм
Сравнение толщин ЛСКО-ПМ
| Толщина | Эл. прочность | Расчётное пробивное | |
|---|---|---|---|
| 0,10 мм | ≥50 кВ/мм | ≥5,0 кВ | ← вы здесь (тонкослойная намотка) |
| 0,11 мм | ≥50 кВ/мм | ≥5,5 кВ | Подробнее |
| 0,13 мм | ≥50 кВ/мм | ≥6,5 кВ | Подробнее |
| 0,15 мм * | ≥50 кВ/мм | ≥7,5 кВ | под заказ |
| 0,17 мм * | ≥50 кВ/мм | ≥8,5 кВ | под заказ |
* Толщины 0,15 и 0,17 мм — нормативные по ТУ 16-91 И79.0168.005, поставляются под заказ со сроком 7–14 рабочих дней. Расчётное пробивное приведено для одиночного слоя ленты до последующая пропитка без перекрытия. Готовая система изоляции после пропитки и отверждения имеет другие параметры — см. описание марки ЛСКО-ПМ.
Документы: Лента слюдинитовая ЛСКО-ПМ 0,10 мм
Условное обозначение при заказе
В обозначение при заказе включаются марка, толщина, ширина ролика и обозначение ТУ:
- Стандартная ширина 25 мм:
Лента ЛСКО-ПМ 0,10×25 ТУ 16-91 И79.0168.005 - Узкая ширина 15 мм для микрокатушек:
Лента ЛСКО-ПМ 0,10×15 ТУ 16-91 И79.0168.005 - По чертежу заказчика:
Лента ЛСКО-ПМ 0,10×20 ТУ 16-91 И79.0168.005 по черт. № __
Доступные ширины ролика: 15, 20, 23, 25, 30, 35 мм. Узкая резка 4–10 мм — по согласованию со сроком 7–14 рабочих дней. Внутренний диаметр втулки ролика — Ø ≥ 30 мм, наружный диаметр ролика — 100±10 мм. Минимальный заказ — 1 кг.
Вопросы и ответы
Чем ЛСКО-ПМ 0,10 мм отличается от ЛСКО-180Т той же толщины?
ЛСКО-180Т в исполнении 0,10 мм у нас не выпускается — у этой марки одна нормативная толщина 0,13 мм. Принципиальное отличие двух марок — конструкция армирования. У ЛСКО-180Т — две стеклоткани с обеих сторон, у ЛСКО-ПМ — стеклоткань + полиимидная плёнка ПМ-А. На равной толщине лента с плёнкой PI даёт более высокую исходную электрическую прочность (50 кВ/мм против ~15 кВ/мм у ленты с двумя стеклотканями) за счёт собственной высокой пробивной напряжённости плёнки. Лента с двумя стеклотканями ЛСКО-180Т имеет лучшую пропитываемость при вакуумно-нагнетательной пропитке, поскольку лак свободно проходит сквозь обе стеклоткани без затруднений на барьере PI.
Полиимидная или полиамидная плёнка в ЛСКО-ПМ?
В ленте ЛСКО-ПМ применяется полиимидная плёнка ПМ-А — НЕ полиамидная. Это распространённая ошибка в интернет-описаниях. Полиамид (тип полимера, к которому относятся нейлон и капрон) и полиимид — разные классы материалов. Полиимид марки ПМ-А имеет длительную рабочую температуру до 250 °C; у полиамида температура существенно ниже 180 °C, и в составе изоляции класса H полиамид использоваться не может. Расшифровка: «П» = плёнка, «М» = материал плёнки (полиимид). Зарубежный аналог — каптон (Kapton).
Можно ли ЛСКО-ПМ 0,10 мм использовать как готовую корпусную изоляцию без пропитки?
Нет. ЛСКО-ПМ — это «полуфабрикат» обмотки, а не готовый изоляционный материал. Связующее лента содержит только в количестве, достаточном для склеивания слоёв при намотке; основной диэлектрический и механический ресурс изоляции создаётся на стадии вакуумно-нагнетательной пропитки готовой обмотки эпоксидным или кремнийорганическим компаундом класса H. Без VPI готовая обмотка будет иметь рыхлую изоляцию с воздушными пустотами в межслоевых пространствах, частые локальные пробои в эксплуатации, ускоренный отказ при первых же серьёзных нагрузках.
Сколько слоёв 0,10 мм нужно намотать для корпусной изоляции 6 кВ?
Расчёт зависит от пропиточного состава и требований конструктора обмотки. Ориентир: для 6 кВ типовая корпусная изоляция выполняется намоткой с полуперекрытием в 8–12 слоёв ленты ЛСКО-ПМ 0,10 мм; после последующей пропитки и отверждения суммарная толщина пакета составит около 1,2–2,0 мм с расчётным пробивным 30–40 кВ. Точное число слоёв определяется проектом машины с учётом импульсного уровня напряжения по ГОСТ 1516.3 и требований к запасу прочности. Окончательная электрическая прочность системы — 40–55 кВ/мм при толщине корпусной изоляции 4–6 мм после полного цикла VPI.
Какие импортные аналоги совпадают с ЛСКО-ПМ 0,10 мм?
В нише непропитанных VPI-лент класса H с полиимидной плёнкой PI и флогопитовой слюдой в этой толщине прямого мономерного аналога 1:1 нет. Близкие по конструкции и применению материалы: серия Cogemicanite от Cogebi (Бельгия/Чехия), Samicabond и Samica HV от Von Roll (Швейцария), Pamica (Китай). По стандартам IEC 60371-3-1 «Specification for insulating materials based on mica» все эти материалы относятся к одной группе слюдинитовых лент с плёночным армированием. Замена импорта на ЛСКО-ПМ 0,10 мм — типовая задача в проектах локализации обмоточного производства.
Как располагать ленту 0,10 мм при намотке — плёнкой внутрь или наружу?
В большинстве применений плёнку PI обращают внутрь обмотки (к меди), а стеклоткань — наружу для лучшей пропитываемости при вакуумно-нагнетательной пропитке. При обратном расположении пропиточный лак при вакуумно-нагнетательной пропитке хуже проникает к плёнке через слой стеклоткани, и в готовой изоляции возникают локальные «сухие» зоны под плёнкой с пониженной электрической прочностью. Уточняйте требуемое направление при первом запуске ленты у нового производителя обмоток или согласовывайте с конструктором обмотки.
Подробнее о марке ЛСКО-ПМ (расшифровка обозначения, Технология последующей пропитки, совместимые пропиточные составы, отличие от ЛСПМ и ЛСКО-180Т, типичные ошибки при выборе) — в описании марки.
Заказать ЛСКО-ПМ 0,10 мм
Со склада ИзолитПром в Красноярске и Москве — в наличии под отгрузку в течение 24 часов после оплаты. Стандартные ширины 15, 20, 25, 30, 35 мм — со склада. Резка под нестандартную ширину 4–10 мм или нестандартный метраж — за 5–7 рабочих дней. Минимальный заказ — 1 кг. Скидка от 10 кг.
Каждая партия — с паспортом качества и контролем электрической прочности ≥50 кВ/мм, толщины с допуском ±0,02 мм, целостности полиимидной плёнки и адгезии слоёв. По запросу — расширенный протокол испытаний соответствия. Доставка по России: ПЭК, Деловые Линии, СДЭК.
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем количество роликов под вашу обмотку, поможем подобрать ширину под ширину паза, проконсультируем по совместимости с вашим VPI-режимом и пропиточным составом.
