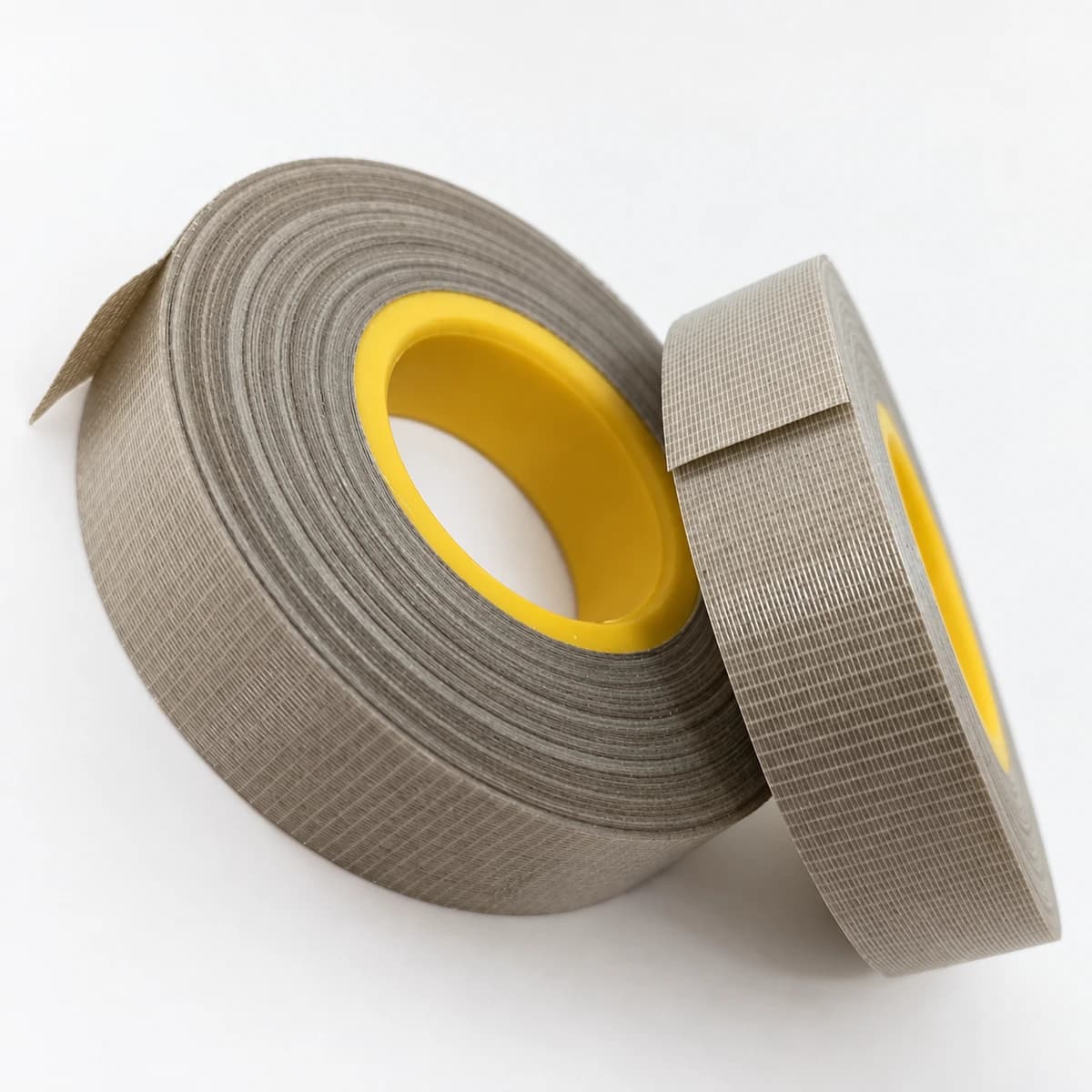

Лента ЛСЭК-5СПл 0,11 мм в Челябинске: применение в электромашиностроительных предприятий

Лента ЛСЭК-5СПл 0,11 мм — рабочая средняя размер по толщине серии ЛСЭК-5 в исполнении со стеклосеткой и ПЭТФ-плёнкой, ходовая позиция для корпусной и витковой изоляции класса F. По ТУ 16-91 И02.0168.001 нормирована средняя электрическая прочность 36 кВ/мм; пробивное напряжение в отдельных точках — не менее 1,4 кВ; удельная разрушающая нагрузка при растяжении — 72 Н/см. Поверхностная плотность ленты — 165±25 г/м² за счёт более толстой ПЭТФ-плёнки 17±2 г/м² и более плотной слюдяной бумаги 65±4 г/м² в сравнении с толщиной 0,10 мм.

Толщина 0,11 мм — оптимальный выбор для корпусной и витковой изоляции асинхронных двигателей класса F на 660–1140 В: достаточный запас электрической прочности при разумной радиальной толщине пакета. Самая ходовая позиция серии ЛСЭК-5СПл на ремонтных работах и в мелкосерийном производстве.

Технические характеристики ЛСЭК-5СПл 0,11 мм

Толщина / допуск	0,11 мм · ±0,01 мм
Электрическая прочность	≥36 кВ/мм
Пробивное в отд. точках	≥1,4 кВ
Удельная разрушающая нагрузка	≥72 Н/см (по основе)
Поверхностная плотность	165±25 г/м²
Слюдяная бумага	Мусковит, K₂O·3Al₂O₃·6SiO₂·2H₂O, 65±4 г/м²
Подложки	Стеклосетка 33±3 г/м² с одной стороны + ПЭТФ-плёнка 17±2 г/м² с другой
Связующее	Электроизоляционный компаунд, рецептура с индексом 5
Класс нагревостойкости	F · до 155 °C (ГОСТ 8865-93)
Гарантийный срок	3 месяца при 15–35 °C / 6 месяцев при 5 °C

Применение ЛСЭК-5СПл 0,11 мм

Главное направление 0,11 мм СПл — корпусная изоляция всыпных и катушечных обмоток асинхронных двигателей класса F мощностью от десятков до сотен киловатт на напряжении 660–1140 В. Лента укладывается в два слоя с перекрытием 50 %: внутренний слой работает как электрический барьер, внешний даёт дополнительный запас по пробивному и механическую защиту от истирания при сборке статора. Расчётное пробивное двойного слоя с полуперекрытием — около 7,9 кВ, что при фазном напряжении 660 В (от линейного 1140 В) гарантирует запас почти 12-кратный по электрической прочности.

Преимущество СПл-варианта на этой толщине проявляется на лобовых частях обмотки: стеклосетка укладывается без морщин на поворотах катушки и переходах паз–вылет; стеклоткань ТПл-варианта при том же радиусе изгиба даёт небольшие складки, которые приходится прожимать локальным натяжением вручную. На прямых пазовых участках разницы в укладке практически нет.

Второе применение — витковая изоляция средневольтовых машин (380–1140 В). В катушках с тонким проводом и большим числом витков 0,11 мм даёт сбалансированный профиль: пробивное напряжение слоя 4,0 кВ при одиночной укладке, прочность на растяжение 72 Н/см достаточна для ручной намотки. На механизированную намотку 0,11 мм СПл идёт ограниченно — типовое станочное натяжение 90–110 Н/см близко к разрушающей нагрузке стеклосетки; для серийной машинной намотки приоритетен ЛСЭК-5ТПл 0,11 мм с прочностью 120 Н/см.

Третий сегмент — полюсные катушки машин постоянного тока класса F и обмотки возбуждения возбудителей турбогенераторов на 220–660 В. На главных полюсах с большим числом витков 0,11 мм идёт как корпусная изоляция; на добавочных полюсах меньшего размера — как комбинированная корпусная-витковая. Гибкость стеклосетки удобна на участках сложной конфигурации катушки, где геометрия укладки важнее предельной механической прочности.

Четвёртое применение — ремонт двигателей класса F на 660–1140 В после капитальных ремонтов. Обмотчики традиционно эксплуатируют ту же марку, что закладывалась в исходной конструкции, для сохранения паспортных характеристик; ЛСЭК-5СПл 0,11 мм — стандартная ремонтная позиция для машин этого диапазона.

Доставка в Челябинске обычно 3-5 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

Сравнение толщин ЛСЭК-5СПл

Толщина	Эл. прочность	Прочность Н/см
0,08 мм *	—	—	По согласованию
0,09 мм *	—	—	По согласованию
0,10 мм	≥40 кВ/мм	72	Подробнее
0,11 мм	≥36 кВ/мм	72	← вы здесь (универсальная корпусная)
0,13 мм	≥30 кВ/мм	72	Подробнее

* Толщины 0,08 и 0,09 мм в варианте СПл по ТУ не нормируются — поставка только по согласованию с заказчиком. Для штатного применения тонких толщин в серии ЛСЭК-5 предпочтительнее ЛСЭК-5ТПл. Полный обзор серии — в описании марки ЛСЭК-5СПл.

Условное обозначение при заказе

В обозначение при заказе включаются марка, размер по толщине, ширина ролика и обозначение ТУ:

• Стандартная ширина 25 мм: Лента ЛСЭК-5СПл 0,11×25 ТУ 16-91 И02.0168.001
• Широкая ширина 30 мм для крупных катушек: Лента ЛСЭК-5СПл 0,11×30 ТУ 16-91 И02.0168.001
• Узкая ширина 20 мм: Лента ЛСЭК-5СПл 0,11×20 ТУ 16-91 И02.0168.001

Доступные ширины ролика: 15, 20, 23, 25, 30, 35 мм. Узкая резка 4–10 мм для микродвигателей и спецзадач — по согласованию. Минимальный заказ — 1 кг (приблизительно 242 м ленты при ширине 25 мм или 404 м при ширине 15 мм при поверхностной плотности 165 г/м²). Внутренний диаметр втулки ролика — Ø 36±1 мм; наружный диаметр ролика — 100±10 мм.

Вопросы и ответы

Чем 0,11 мм отличается от 0,13 мм при выборе для корпусной изоляции?

Электрическая прочность 0,11 мм — 36 кВ/мм против 30 кВ/мм у 0,13 мм: при двухслойной намотке с полуперекрытием 0,11 даёт расчётное пробивное около 7,9 кВ, 0,13 — около 7,8 кВ. Разница в гарантированной электрической прочности минимальная, но 0,13 мм даёт прирост радиальной толщины пакета изоляции примерно на 18 %. Для напряжений до 1140 В практически в любом случае хватает 0,11 мм; 0,13 мм закладывается, когда требуется повышенная механическая стойкость пакета и стойкость к перегрузкам.

Хватает ли пробивного 1,4 кВ для двигателей с частотным преобразователем (ЧП)?

С оговоркой и не во всех случаях. Двигатели с ЧП работают под ШИМ-инвертором, который создаёт импульсные перенапряжения с фронтами 1–5 кВ/мкс. Гарантированное пробивное в точке у ЛСЭК-5СПл — ≥1,4 кВ, что для импульсных нагрузок с частыми перегибами фронта может оказаться узким местом — за 1–2 года эксплуатации в системе ЧП лента может «прокалываться» в одной из точек. Для машин с ЧП лучше использовать ЛСЭП-934-СПл с пробивным в точке ≥3,5 кВ (в 2,5 раза выше) — при сопоставимой структуре подложек ЛСЭП-934 даёт значительно больший запас для импульсных нагрузок.

Сколько слоёв ЛСЭК-5СПл 0,11 ставить в корпусной изоляции двигателя 6 кВ?

Для 6 кВ (фазное ≈ 3,5 кВ) при коэффициенте запаса электрической прочности 4 требуется пробивное слоя около 14 кВ. Двойной слой 0,11 мм с полуперекрытием даёт примерно 7,9 кВ — недостаточно. Для 6 кВ практичнее либо переход на 0,13 мм с тройной намоткой (3 слоя × 7,8 кВ ≈ 23 кВ при идеальном сложении, реально 13–17 с учётом неоднородности — на грани), либо переход на ЛСЭП-934-СПл с пробивным в точке ≥3,5 кВ. На напряжениях до 1140 В 0,11 мм в два слоя с полуперекрытием — оптимум для серии ЛСЭК-5.

Какие импортные аналоги совпадают с ЛСЭК-5СПл 0,11 мм по нормам?

Прямого функционально-геометрического импортного аналога 0,11 мм СПл с электроизоляционным компаундом класса F серийно у западных производителей нет. Импортные ленты класса F этой геометрии выпускаются на эпоксидно-полиэфирном связующем, что соответствует более «дорогому» отечественному варианту — ЛСЭП-934-СПл (≥3,5 кВ против ≥1,4 кВ). Для прямой замены ЛСЭК-5СПл в системах с компаундом — отечественная Элмикатерм 524019 с расширенным сроком хранения 6/12 месяцев и аналогичной геометрией.

Зимы в Челябинске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Сколько метров ленты в 1 кг при толщине 0,11 мм?

При поверхностной плотности 165 г/м² и ширине 25 мм — приблизительно 242 м/кг. При ширине 15 мм — около 404 м/кг, при 30 мм — около 202 м/кг. Точное значение зависит от партии (плотность нормируется с допуском ±25 г/м²) и указывается в паспорте на конкретный ролик.

Подробнее о марке ЛСЭК-5СПл (расшифровка обозначения, разница со стеклотканевым вариантом ТПл, выбор толщины под рабочее напряжение, технология намотки и отверждения, совместимость с пропиточными лаками класса F) — в описании марки.

Заказать ЛСЭК-5СПл 0,11 мм

Размер по толщине 0,11 мм — самая ходовая позиция серии ЛСЭК-5СПл по ТУ 16-91 И02.0168.001. Минимальный заказ — 1 кг. Резка под нестандартную ширину 4–10 мм или 35 мм — за 5–7 рабочих дней. Скидка от 10 кг. На складе ИзолитПром в типовых ширинах 20, 25, 30 мм. Поставка с паспортом по ТУ 16-91 на каждую партию.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем количество роликов под вашу обмотку, подберём ширину под ширину паза, обсудим выбор между ЛСЭК-5СПл и более прочной ЛСЭК-5ТПл для механизированной намотки. Доставка по России: ПЭК, Деловые Линии, СДЭК — отгрузка в течение 24 часов после оплаты.
