Миканит коллекторный КФГ 0,55 мм ГОСТ 2196-75 для электромашиностроительных предприятий в Челябинске

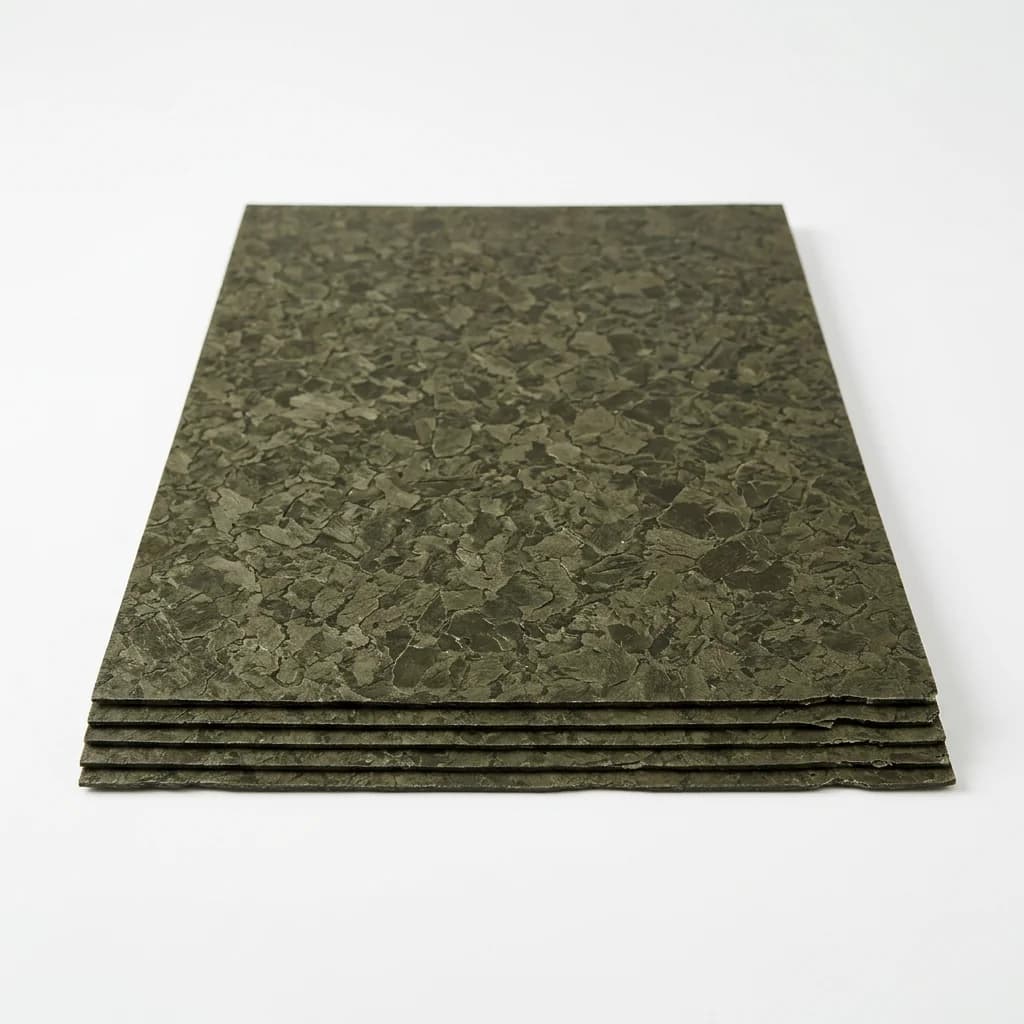

Миканит коллекторный КФГ 0,55 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный продукт из щипаной слюды-флогопита на глифталевом связующем (≤4,5% массы). Тип 11 по ГОСТ 25045-81. Производство наша компания с выдачей паспорта качества. Промежуточный типоразмер в тонком диапазоне 0,40–0,60 мм, где у КФГ действует ужесточённая норма расслаиваемости ≤5%.

0,55 мм — нормативная точка Табл. 1 ГОСТ 2196-75. Промежуточный размер между 0,50 и 0,60 мм — востребован там, где стандартные 0,50 и 0,60 дают недостаточно точное соответствие паспортной геометрии коллектора.

Технические характеристики

Толщина / допуск	0,55 мм · среднее ±0,03 мм, в отдельных точках ±0,07 мм
Размер листа	600×900 мм · по ГОСТ 25045-81 от 450 до 1100 мм ±15 мм
Слюда	Щипаный флогопит по ГОСТ 3028-78
Связующее	Глифталевая смола, ≤4,5% массы
Электрическая прочность	≥19 кВ/мм · пробивное ≥3,85 кВ (7 кВ/мм × 0,55)
Расслаиваемость	≤5% (диапазон 0,40–0,60 мм у КФГ)
Суммарная усадка	При 60 МПа и 160 °C — общая ≤10%, горячая ≤2%
Масса 1 м² (Прил. 1)	1,360 кг/м²
Класс нагревостойкости	B / 130 °C (ориентировочно, по связующему)

Применение КФГ 0,55 мм

Толщина 0,55 мм — промежуточный шаг между 0,50 и 0,60 мм в нормативном ряду ГОСТ 2196-75. Используется там, где паспортная геометрия коллектора не укладывается точно в соседние типоразмеры, а замер изношенной изоляции в ремонте показывает значение около 0,55 мм.

Типовые машины: малые и средние электродвигатели постоянного тока общего назначения, коллекторные машины вспомогательных приводов стационарного оборудования, тахогенераторы средней мощности. Выбор именно 0,55 мм регулярно диктуется документацией производителя машины — для сохранения исходного межпластинчатого зазора без подгонки щёточного аппарата.

В ремонтной практике: если при обмере изношенной коллекторной изоляции получено среднее значение 0,53–0,57 мм — номинал 0,55 мм даёт минимальное отклонение от исходной геометрии. Замена на соседний типоразмер (0,50 или 0,60 мм) требует проверки сохранности балансировки и зазоров щёточного аппарата.

Контроль качества: для тонких толщин 0,40–0,60 мм у КФГ расслаиваемость нормируется строже — ≤5%. Это важно при тонких коллекторах с большим количеством ламелей: расслоение прокладки ведёт к локальному увеличению зазора и перераспределению поля между пластинами.

Сравнение толщин КФГ

Толщина	Пробивное
0,40 мм	≥2,8 кВ	Подробнее
0,50 мм	≥3,5 кВ	Подробнее
0,55 мм	≥3,85 кВ	← вы здесь
0,60 мм	≥4,2 кВ	Подробнее
0,70 мм	≥4,9 кВ	Подробнее
0,80 мм	≥5,6 кВ	Подробнее
1,00 мм	≥7,0 кВ	Подробнее
1,20 мм	≥8,4 кВ	Подробнее
1,50 мм	≥10,5 кВ	Подробнее

Условное обозначение при заказе

• Слюда размера 6: Миканит КФГ 0,55—6 ГОСТ 2196-75
• Слюда размера 10: Миканит КФГ 0,55—10 ГОСТ 2196-75

Вопросы и ответы

Есть ли у КФА толщина 0,55 мм?

Нет. По ГОСТ 2196-75 ряд толщин КФА — 0,70; 0,80; 0,85; 0,90; 0,95; 1,00; 1,05; 1,10; 1,15; 1,20 мм. Точка 0,55 мм предусмотрена только для марок с полным рядом толщин (КФШ, КФГ, КФП) и для КФГС.

Купить миканит и слюдопласт в Челябинске можно с доставкой за 3-5 дней — позвоните или оставьте заявку на сайте.

Можно ли получить КФГ 0,55 мм с напрессованным подслоем слюдопластовой бумаги?

Да, по п. 2.3 ГОСТ 2196-75 по согласованию с потребителем допускается напрессовка слюдинитовой или слюдопластовой бумаги с одной или с двух сторон листа. Это увеличивает эластичность и облегчает штамповку прокладок сложной формы. Условия — по запросу.

Челябинск — это машиностроение и энергетика. ЧМК (Мечел), ЧЭМК и другие производства работают с электроизоляцией постоянно.

Какой допуск по толщине у 0,55 мм?

По Табл. 1 ГОСТ 2196-75 для диапазона 0,40–0,60 мм: отклонение среднего значения по листу ±0,03 мм, в отдельных точках ±0,07 мм. Практически это означает, что среднее по листу лежит в пределах 0,52–0,58 мм, локально могут быть точки 0,48–0,62 мм.

Подробнее о марке КФГ (расшифровка буквенного обозначения, полное сравнение с шестью другими марками ГОСТ 2196-75, особенность «двойного» норматива расслаиваемости, характеристика глифталевого связующего) — в описании категории КФГ.

Заказать КФГ 0,55 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка за 24 часа со склада в Красноярске. Паспорт качества и сертификат ГОСТ 2196-75 в комплекте. Доставка по России: ПЭК, Деловые Линии, СДЭК. Объёмы и условия поставки — по согласованию при заказе.
