Миканит коллекторный КФШ 0,55 мм ГОСТ 2196-75 для электромашиностроительных предприятий в Челябинске

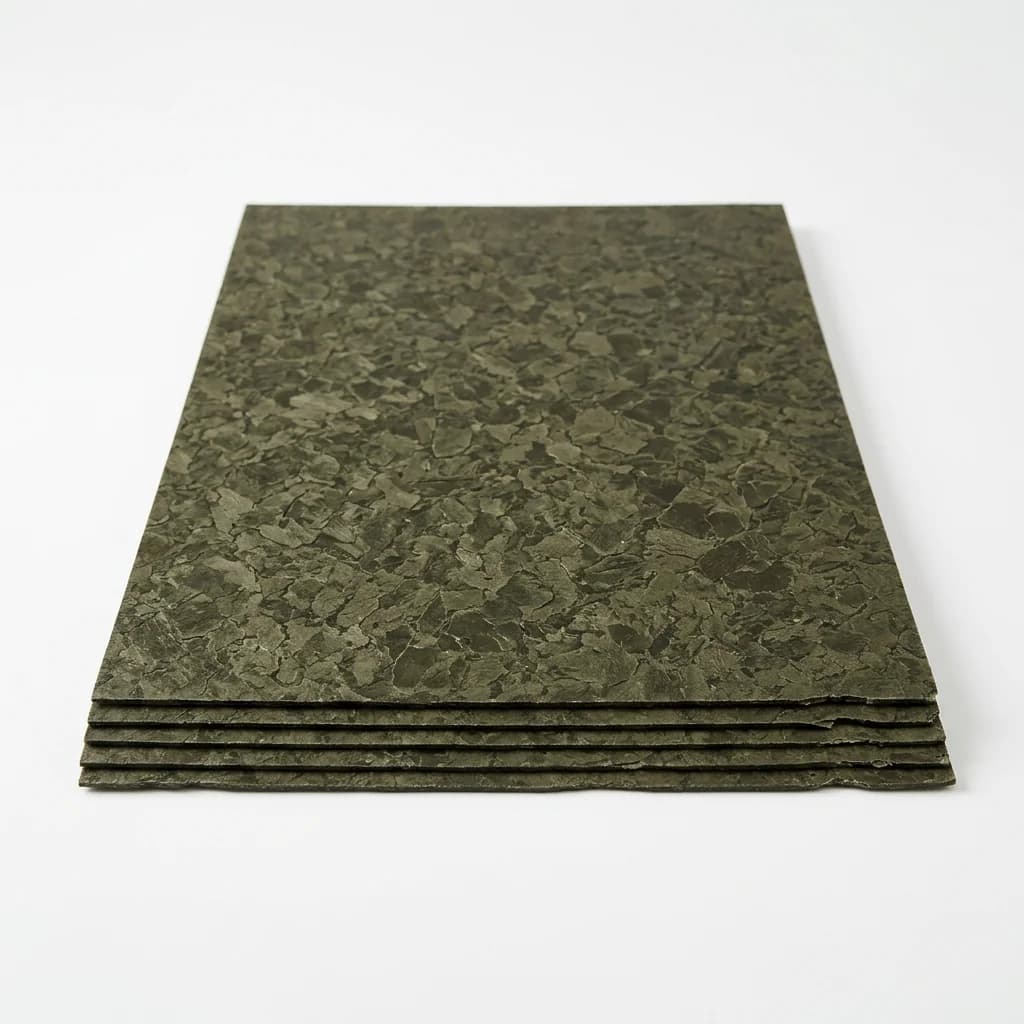

Миканит коллекторный КФШ 0,55 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной шеллаком (≤4,5%). Нормативная точка ряда КФШ (тип 11 по ГОСТ 25045-81). Производство наша компания с выдачей паспорта качества. Расслаиваемость ≤5%, усадка при 60 МПа/160 °C не более 10% (горячая ≤2%).

Технические характеристики

Толщина / допуск	0,55 мм · среднее ±0,03 мм, в отдельных точках ±0,07 мм (Табл. 1 ГОСТ 2196-75)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается от 450 до 1100 мм ±15 мм. Другие размеры — по запросу

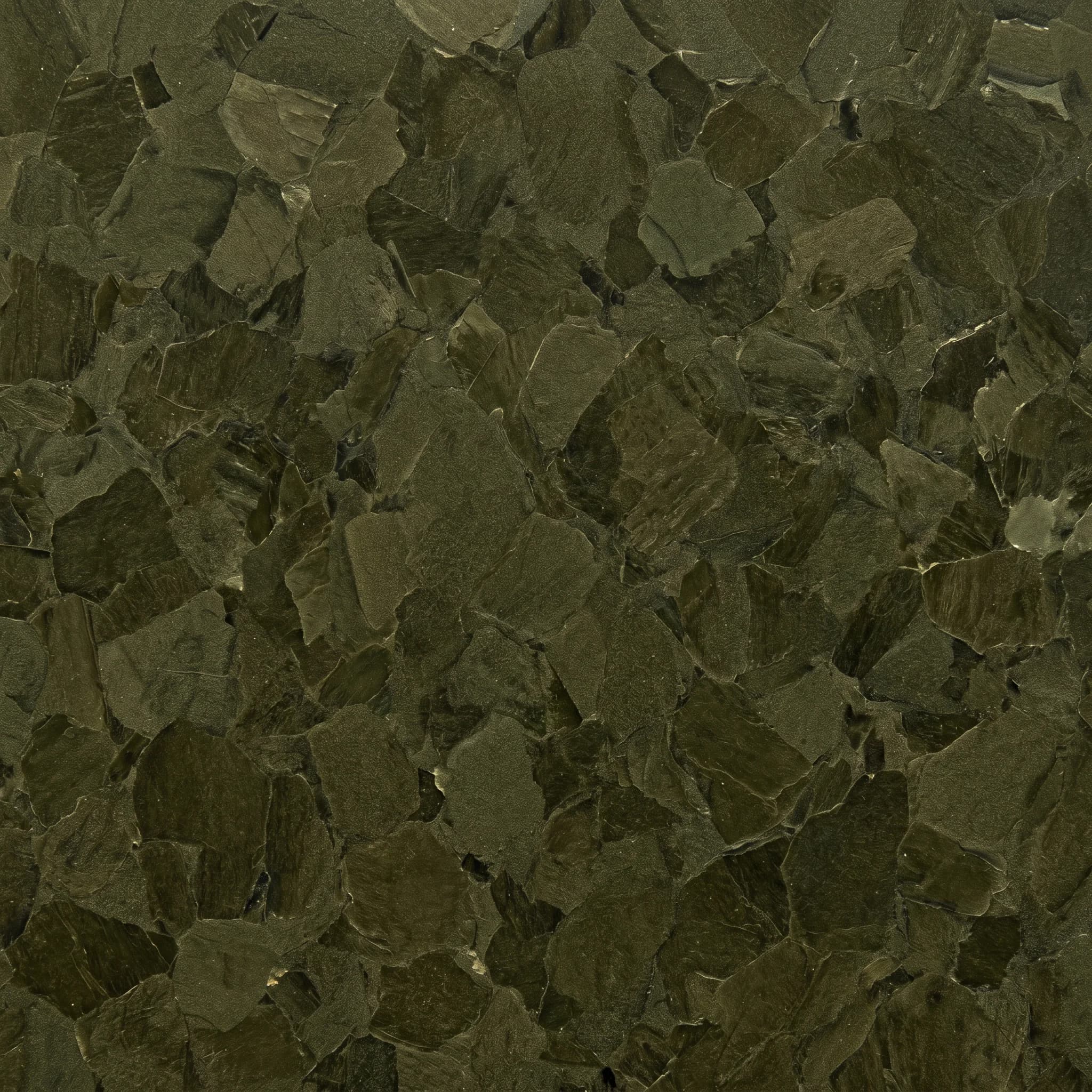

Слюда	Щипаный флогопит по ГОСТ 3028-78
Связующее	Шеллак, ≤4,5% массы (Табл. 3 ГОСТ 2196-75)
Поверхность	Без обязательной лакировки; допускается лакировать тонким слоем глифталевого лака по согласованию (п. 2.1 ГОСТ 2196-75)
Электрическая прочность	≥19 кВ/мм в исходном состоянии · пробивное ≥3,85 кВ (7 кВ/мм × 0,55)
Суммарная усадка	≤10% при 60 МПа и 160 °C (горячая ≤2%) — условие а) Табл. 3 ГОСТа
Расслаиваемость	≤5%
Масса 1 м²	1,360 кг/м² (Приложение 1 ГОСТ 2196-75)
Класс нагревостойкости	B / до 130 °C (по связующему шеллак; в ГОСТе класс явно не указан)

Применение КФШ 0,55 мм

Толщина 0,55 мм — промежуточная точка между 0,50 и 0,60 мм нормативного ряда КФШ. Востребован там, где 0,50 мм даёт недостаточный запас по электрическому зазору, а 0,60 мм не влезает в шаг ламелей без подгонки коллектора.

Типовые объекты применения: коллекторы электродвигателей постоянного тока малой и средней мощности (до 10 кВт), применяемых в приводах подач станков с ЧПУ старых поколений, в приводах конвейеров, в позиционных механизмах с машинами постоянного тока серий П, МИ, 2П.

При капитальном ремонте 0,55 мм часто выбирают после замера старой изоляции с учётом реального зазора ламель-ламель: если при переходе с 0,50 на 0,60 мм коллектор даёт неравномерное прилегание, промежуточная 0,55 мм разрешает эту проблему.

Доставка в Челябинске обычно 3-5 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

В сервомоторах и тахогенераторах средней точности 0,55 мм применяют как штатное решение, когда конструкция коллектора рассчитана именно на эту толщину. Пробивное напряжение 3,85 кВ даёт запас для большинства рабочих напряжений между соседними ламелями.

Челябинск — настоящая зима. Слюдопласт и миканит подходят без оговорок: где органика подводит, слюда работает.

Сравнение толщин КФШ

Толщина	Пробивное
0,40 мм	≥2,8 кВ	Подробнее
0,50 мм	≥3,5 кВ	Подробнее
0,55 мм	≥3,85 кВ	← вы здесь
0,60 мм	≥4,2 кВ	Подробнее
0,70 мм	≥4,9 кВ	Подробнее
0,80 мм	≥5,6 кВ	Подробнее
0,85 мм	≥5,95 кВ	Подробнее
0,90 мм	≥6,3 кВ	Подробнее
1,00 мм	≥7,0 кВ	Подробнее
1,05 мм	≥7,35 кВ	Подробнее
1,10 мм	≥7,7 кВ	Подробнее
1,15 мм	≥8,05 кВ	Подробнее
1,20 мм	≥8,4 кВ	Подробнее
1,30 мм	≥9,1 кВ	Подробнее
1,40 мм	≥9,8 кВ	Подробнее
1,50 мм	≥10,5 кВ	Подробнее

Условное обозначение при заказе

• Слюда размера 6: Миканит КФШ 0,55—6 ГОСТ 2196-75
• Слюда размера 10: Миканит КФШ 0,55—10 ГОСТ 2196-75

Вопросы и ответы

Чем 0,55 мм отличается от 0,60 мм у КФШ?

Пробивное напряжение 3,85 против 4,2 кВ, масса 1 м² — 1,360 против 1,480 кг/м². Допуск у обеих ±0,03/±0,07 мм (диапазон 0,40–0,60). Фактическая электрическая прочность ≥19 кВ/мм — одинакова. Выбор — строго по паспорту машины или по обмеру старой изоляции.

Можно ли взять 0,55 мм вместо 0,50 мм?

Только если допускается конструкцией коллектора и результаты обмера подтверждают соответствие зазора. Самовольная замена толщины прокладки при капремонте может привести к перекосу ламелей и неравномерному прилеганию щёток.

Какой размер слюды указывать при заказе?

По ГОСТ 2196-75 — размеры 4, 6, 10 (размер щипаного флогопита, мм). Если требуется повышенная однородность — размер 10. Для стандартной коллекторной изоляции — размер 6. Смешанные размеры (например, 10 и 6) — по согласованию для специальных случаев.

Подробнее о марке КФШ (расшифровка буквенного обозначения, шеллак как связующее, сравнение с остальными 6 марками ГОСТ 2196-75, особенности лакировки поверхности, склейка из двух калиброванных листов для толщин ≥0,8 мм) — в описании категории КФШ.
