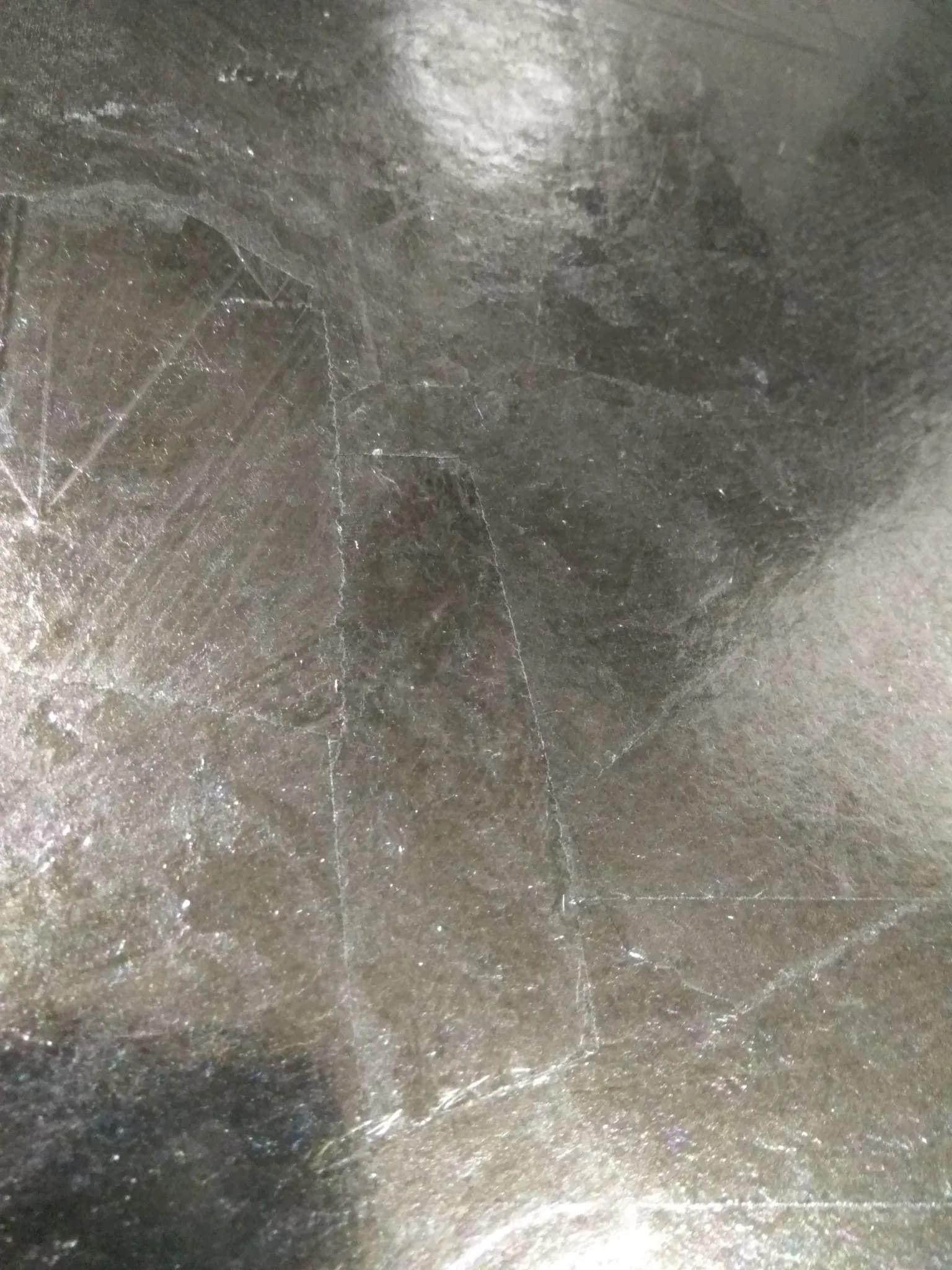

Миканит формовочный ФМК ГОСТ 6122-75: электромашиностроительных предприятий в Челябинске

Миканит формовочный ФМК по ГОСТ 6122-75 — листовой электроизоляционный продукт из щипаной слюды-мусковит по ГОСТ 3028-78, склеенной кремнийорганической смолой. ФМК — единственная марка в ГОСТ 6122-75 с кремнийорганическим связующим без А-пары: мусковит + класс H (180 °C), нормируется только Табл. 1 ГОСТа и отсутствует в Приложении 2 (коды ОКП). Купить миканит ФМК по ГОСТ 6122-75 напрямую от производителя — ООО «ИзолитПром», Красноярск: нормативные толщины 0,40–0,50 мм со склада, паспорт качества в комплекте с каждой партией.

Что означает марка ФМК

Буквенное обозначение расшифровывается по пункту 1.1 ГОСТ 6122-75 (дословная цитата):

«Ф (первая) — формовочный; М — мусковит; Ф (вторая) — флогопит; Г — глифталевая смола; П — полиэфирная смола; К — кремнийорганическая смола; А — пониженное содержание склеивающего вещества. Отсутствие буквы А означает нормальное содержание склеивающего вещества.»

• Ф — формовочный (тип миканита по назначению: формуется в трубки, цилиндры при нагреве)
• М — мусковит (калиево-алюминиевая слюда, светлая, с высокой нормативной электрической прочностью)
• К — кремнийорганическая смола (класс нагревостойкости H, 180 °C длительно)
• А-пары нет в ГОСТ 6122-75 — ФМК единственная кремнийорганическая марка без А-варианта. Применение по п. 2.5: трубки (≤0,5 мм) или цилиндры (>0,5 мм). Для коллекторных манжет на кремнийорганике — марка ФФКА (флогопит+К+А).

Почему у ФМК нет А-пары и только 3 толщины

Пять из шести не-ФМК марок ГОСТ 6122-75 имеют А-пару: ФМГ↔ФМГА, ФФГ↔ФФГА, ФФК↔ФФКА, ФМП↔ФМПА, ФФП↔ФФПА. Проверить легко: в Приложении 2 (коды ОКП) и Табл. 3 (нормы состава) марка ФМКА отсутствует. Исторически она могла фигурировать в заводских ТУ, но нормативного пути к ней по ГОСТ 6122-75 нет. ФМК стоит особняком — ни ФМКА, ни аналога с пониженным связующим на мусковите и кремнийорганике в стандарте нет. Если задача требует коллекторных манжет класса H — единственный нормативный путь это ФФКА (флогопит, не мусковит).

Нормативный ряд ФМК — всего три толщины: 0,40 / 0,45 / 0,50 мм. Ниже 0,40 и выше 0,50 мм ФМК не выпускается. Это минимальный по объёму ряд среди 11 марок ГОСТ 6122-75. Причина такого узкого ряда — специфика применения марки: ФМК рассчитана на формование трубок и цилиндров (п. 2.5) в высокотемпературных зонах класса H с мусковитной слюдой, где нужна именно высокая электрическая прочность мусковита (36 кВ/мм на 0,30–0,50), а не устойчивость к термоциклам (ради которой брали бы флогопитовые ФФК/ФФКА).

По удельному объёмному сопротивлению ФМК не нормируется — это общее правило для кремнийорганических марок (ФМК, ФФК, ФФКА). В Табл. 3 ГОСТа столбцы сопротивления для этих марок отсутствуют. Запрашивать значение следует в паспорте партии у производителя, не рассчитывать из «ориентировочных 10¹² Ом·см» — это выдумка.

Технические характеристики ФМК

Стандарт	ГОСТ 6122-75 (Табл. 1), тип 35 по Табл. 1
Тип слюды	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светлая, с высокой нормативной электрической прочностью)
Связующее	Кремнийорганическая смола; массовая доля 18–33% (Табл. 3 ГОСТ 6122-75)
Класс нагревостойкости	H (180 °C длительно) — по классу кремнийорганическая смолы. В самом ГОСТ 6122-75 класс явно не указан; ориентир — ГОСТ 8865-93 / МЭК 60085
Нормативные толщины	0,40 / 0,45 / 0,50 мм — всего 3 толщин (Табл. 1 ГОСТ 6122-75). В Приложении 2 (коды ОКП) эта марка отсутствует — нормируется только Табл. 1
Допуск по толщине	От ±0,04 мм для 0,15–0,25 мм до ±0,22 / ±0,45 мм для 1,50 мм (среднее / в отдельных точках, Табл. 1 ГОСТа). Полные значения — в карточке толщины
Электрическая прочность	36 кВ/мм на 0,30–0,50 мм (Табл. 3 ГОСТ 6122-75)
Пробивное напряжение	В отдельных точках по Табл. 4 ГОСТа — различается по толщине; полные значения смотрите в карточке нужной толщины
Удельное объёмное сопротивление	Для кремнийорганических марок (ФМК, ФФК, ФФКА) удельное объёмное сопротивление ГОСТ 6122-75 НЕ нормируется — запрашивается в паспорте партии
Массовая доля слюды	67–82% (Табл. 3 ГОСТ 6122-75), летучих ≤1%
Сырьё	Щипаный мусковит по ГОСТ 3028-78 + кремнийорганическая смола по ТД производителя (п. 2.7 ГОСТа)
Применение	Трубки (≤0,5 мм) или цилиндры (>0,5 мм) — п. 2.5 ГОСТ 6122-75

Сравнение марок формовочного миканита ГОСТ 6122-75

ГОСТ 6122-75 нормирует одиннадцать марок формовочного миканита — комбинации двух типов слюды (мусковит, флогопит) и трёх связующих (глифталь, полиэфир, кремнийорганика), а также пять пар «с А / без А» и одну непарную марку ФМК. Отличия по слюде, связующему, классу нагревостойкости и применению:

Привозим в Челябинске за 3-5 дней. Берём ПЭК или Деловые Линии — со склада на склад без перевалок.

Марка	Слюда	Связующее	Класс	Толщины, мм	А / без А
ФМГ	Мусковит	Глифталь	B (130°C)	0,15–1,50 (14 шт)	без А · пара: ФМГА
ФМГА	Мусковит	Глифталь (пониж.)	B (130°C)	0,15–1,50 (14 шт)	с А · коллекторные манжеты
ФФГ	Флогопит	Глифталь	B (130°C)	0,15–1,50 (14 шт)	без А · пара: ФФГА
ФФГА	Флогопит	Глифталь (пониж.)	B (130°C)	0,15–1,50 (14 шт)	с А · коллекторные манжеты
ФМП	Мусковит	Полиэфир	F (155°C)	0,15–0,30 (4 шт)	без А · пара: ФМПА
ФМПА	Мусковит	Полиэфир (пониж.)	F (155°C)	0,15–0,30 (4 шт)	с А · коллекторные манжеты
ФФП	Флогопит	Полиэфир	F (155°C)	0,15–0,50 (8 шт)	без А · пара: ФФПА
ФФПА	Флогопит	Полиэфир (пониж.)	F (155°C)	0,15–0,50 (8 шт)	с А · коллекторные манжеты
ФМК	Мусковит	Кремнийорганика	H (180°C)	0,40 / 0,45 / 0,50 (3 шт)	А-пары НЕТ · единственная
ФФК	Флогопит	Кремнийорганика	H (180°C)	0,15–0,50 (8 шт)	без А · пара: ФФКА
ФФКА	Флогопит	Кремнийорганика (пониж.)	H (180°C)	0,15–0,50 (8 шт)	с А · коллекторные манжеты

Где применяется ФМК

ФМК применяется в узлах с рабочей температурой до 180 °C длительно, где необходима высокая электрическая прочность мусковита и нет требования к манжетам. Типовые применения: цилиндры и трубки высокотемпературных электродвигателей с сухим воздушным охлаждением, изоляция обмоток тягловых генераторов с длительными перегревами, прокладки в печных агрегатах и специальных высокотемпературных приводах. Электрическая прочность ФМК на диапазоне 0,40–0,50 мм — 36 кВ/мм (Табл. 3 ГОСТ 6122-75), пробивное напряжение по Табл. 4 мусковитной линии: 0,40 мм — 10,8 кВ, 0,45 мм — 12,2 кВ, 0,50 мм — 13,5 кВ. Кремнийорганическое связующее класса H гарантирует термостабильность соединения слюды при температурах, недостижимых для глифталевых (130 °C) и полиэфирных (155 °C) марок. Нормативный ряд всего 3 толщины — 0,40 / 0,45 / 0,50 мм — что ограничивает применение стандартными сечениями для трубок и несложных цилиндров класса H.

ФМК среди кремнийорганических марок ГОСТ 6122-75 занимает уникальную позицию: единственная марка с мусковитом на К-связующем. Против ФМП (мусковит + полиэфир, класс F, 155 °C): ФМП имеет 4 толщины (0,15–0,30 мм), ФМК — 3 толщины (0,40–0,50 мм). Если 130–180 °C — ФМК. Если рабочая температура до 130 °C — ФМГ экономичнее и шире по ряду. ФФК — флогопит + кремнийорганика, класс H, но электрическая прочность флогопита ниже (36/31 кВ/мм против 41/36 кВ/мм у ФМК в диапазонах). Против ФМГ (мусковит + глифталь, класс B): ФМГ — 14 толщин до 1,50 мм, ФМК — 3 толщины до 0,50 мм. Для высокотемпературных узлов с жёстким требованием к электрической прочности в 0,40–0,50 мм — ФМК даёт максимум в классе H. Перекрытия по толщинам нет — для тонких прокладок из мусковита класса F выбирают ФМП, для узлов 0,40–0,50 мм класса H — ФМК.

Зимы в Челябинске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Технологически ФМК формуется по п. 2.5 ГОСТ 6122-75 — трубки при толщине ≤0,5 мм (все 3 толщины марки попадают в этот диапазон). Удельное объёмное сопротивление у ФМК ГОСТом не нормируется — это общее правило для всех К-марок (ФМК, ФФК, ФФКА). Запрашивать значение следует в паспорте партии. Манжеты по п. 2.6 для ФМК недоступны — А-пары у марки нет. Написано в Табл. 3 ГОСТ 6122-75: колонки сопротивления для кремнийорганических марок пусты. Кремнийорганическое связующее требует более высокой температуры формования по сравнению с глифталевым: необходимо уточнять режим у производителя. Содержание связующего у ФМК наиболее широкое из всех марок: 18–33% (против 14–20% у ФМГ и 16–31% у ФФК) — это ещё одна уникальная черта марки, объясняемая спецификой полимеризации кремнийорганики.

Как выбрать толщину ФМК

Выбор толщины зависит от геометрии формования и требуемой электрической прочности. Ориентиры для ФМК:

• 0,40 мм — основная рабочая толщина ФМК для трубок в узлах класса H; электрическая прочность 36 кВ/мм (Табл. 3), пробивное 10,8 кВ (Табл. 4, мусковит). Масса 0,850 кг/м².
• 0,45 мм — средняя позиция ряда; пробивное 12,2 кВ, масса 0,955 кг/м²; допуск 1-го сорта ±0,06 мм среднее.
• 0,50 мм — максимальная и последняя нормативная толщина марки; пробивное 13,5 кВ, масса 1,060 кг/м²; формование трубок на верхней границе диапазона по п. 2.5 ГОСТа.
• Если нужна толщина ниже 0,40 мм с кремнийорганикой — переходить на ФФК (флогопит, класс H, ряд от 0,15 мм). Мусковит в тонких толщинах с К-связующим в ГОСТ 6122-75 не нормируется.
• Если нужны манжеты класса H — только ФФКА (флогопит + кремнийорганика + пониженное связующее, п. 2.6 ГОСТа). У ФМК А-пары нет.
• Удельное объёмное сопротивление у ФМК ГОСТом не нормируется — для расчётных проверок запрашивать паспорт партии у поставщика.

Условное обозначение при заказе

Примеры для ФМК: По п. 1.3 ГОСТ 6122-75 в обозначение входят: марка, размер по толщине, размер слюды, номер стандарта.

0,40 мм, размер слюды 4, трубки для узлов класса H	Миканит ФМК 0,40—4 ГОСТ 6122-75
0,45 мм, размер слюды 4, трубки в высокотемпературных приводах	Миканит ФМК 0,45—4 ГОСТ 6122-75
0,50 мм, смешанные размеры слюды 4 и 0,5, трубки верхней позиции ряда	Миканит ФМК 0,50—4 и 0,5 ГОСТ 6122-75

Частые вопросы о миканите ФМК

Почему у ФМК нет А-пары и нельзя формовать манжеты?

ГОСТ 6122-75 в Табл. 1, Табл. 3 и Приложении 2 марку ФМКА не предусматривает. ФМК — единственная К-марка на мусковите без А-варианта. Вероятно, нормировщики посчитали нишу слишком узкой — мусковит с кремнийорганикой и пониженным связующим для манжет. Если нужны манжеты класса H — нормативный путь единственный: ФФКА (флогопит + кремнийорганика + пониженное связующее, п. 2.6).

Нормируется ли удельное объёмное сопротивление у ФМК?

Нет. Это не означает плохую изоляцию — означает, что фиксированная норма не задана для данного класса связующего. У кремнийорганических марок (ФМК, ФФК, ФФКА) этот параметр в Табл. 3 ГОСТ 6122-75 не установлен. Фактическое значение запрашивают в паспорте партии у производителя.

Чем ФМК отличается от ФФК при одинаковом связующем класса H?

Слюда разная: ФМК — мусковит, ФФК — флогопит. Флогопит в ФФК лучше переносит термоциклы. У ФФК на тех же толщинах — 31 кВ/мм. У ФМК электрическая прочность 36 кВ/мм на диапазоне 0,40–0,50 мм (Табл. 3). Мусковит в ФМК даёт более высокий электрический параметр. Ряд ФФК шире (8 толщин 0,15–0,50 мм против 3 у ФМК), а содержание связующего в диапазоне 16–31% по сравнению с 18–33% у ФМК.

Почему ФМК нормируется Табл. 1, а не Приложением 2?

Потому что в Приложении 2 (коды ОКП) ФМК отсутствует. ФМК — исключение: нормируется только в Табл. 1 ГОСТа (тип 35, 3 толщины). Приложение 2 является авторитетным источником ассортимента для 10 из 11 марок ГОСТ 6122-75. Это закреплено в marks_summary.json (поле gost_source: 'table_1'). Практически это означает, что ФМК производилась в меньших объёмах и с более узкой нишей применения.

Можно ли хранить ФМК так же как другие марки?

Условия хранения определяет производитель в паспорте партии. Кремнийорганические смолы в целом менее гигроскопичны, чем глифталевые, но требования к защите от механических повреждений листа и от прямого солнечного облучения одинаковы. Летучие вещества ≤1% (Табл. 3) — показатель актуален при приёмке партии.

Как правильно записать ФМК при заказе?

По п. 1.3 ГОСТ 6122-75: марка + размер по толщине + размер слюды + ГОСТ. Пример: «Миканит ФМК 0,45—4 ГОСТ 6122-75». Марки ФМК нет в Приложении 2 с кодами ОКП, поэтому при согласовании с поставщиком можно дополнительно указать тип по Табл. 1 — тип 35.

Купить миканит ФМК — цена и условия поставки

ООО «ИзолитПром» производит и отгружает миканит формовочный ФМК по ГОСТ 6122-75 со склада в Красноярске. Цена ФМК рассчитывается под заказ — зависит от толщины, тиража, размера листа и варианта слюды (размер щипаной слюды задаётся в условном обозначении, см. раздел выше). Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение по телефону или email.

В каждой отгрузке — паспорт качества партии ГОСТ 6122-75. Стандартная отгрузка — в течение 24 часов после согласования заказа. Доставка по России — через ПЭК, «Деловые Линии», СДЭК. Минимальные партии и условия оптовой поставки — по согласованию с менеджером.

Купить ФМК по ГОСТ 6122-75 или запросить паспортные значения по конкретным партиям (для К-марок удельное сопротивление ГОСТом не нормируется — только в паспорте партии) — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru. Скачать прайс-лист или запросить счёт — по запросу у менеджера.
