Купить миканит гибкий ГФЧ-ББ 0,2 мм ГОСТ 6120-75 в Челябинске для электромашиностроительных предприятий

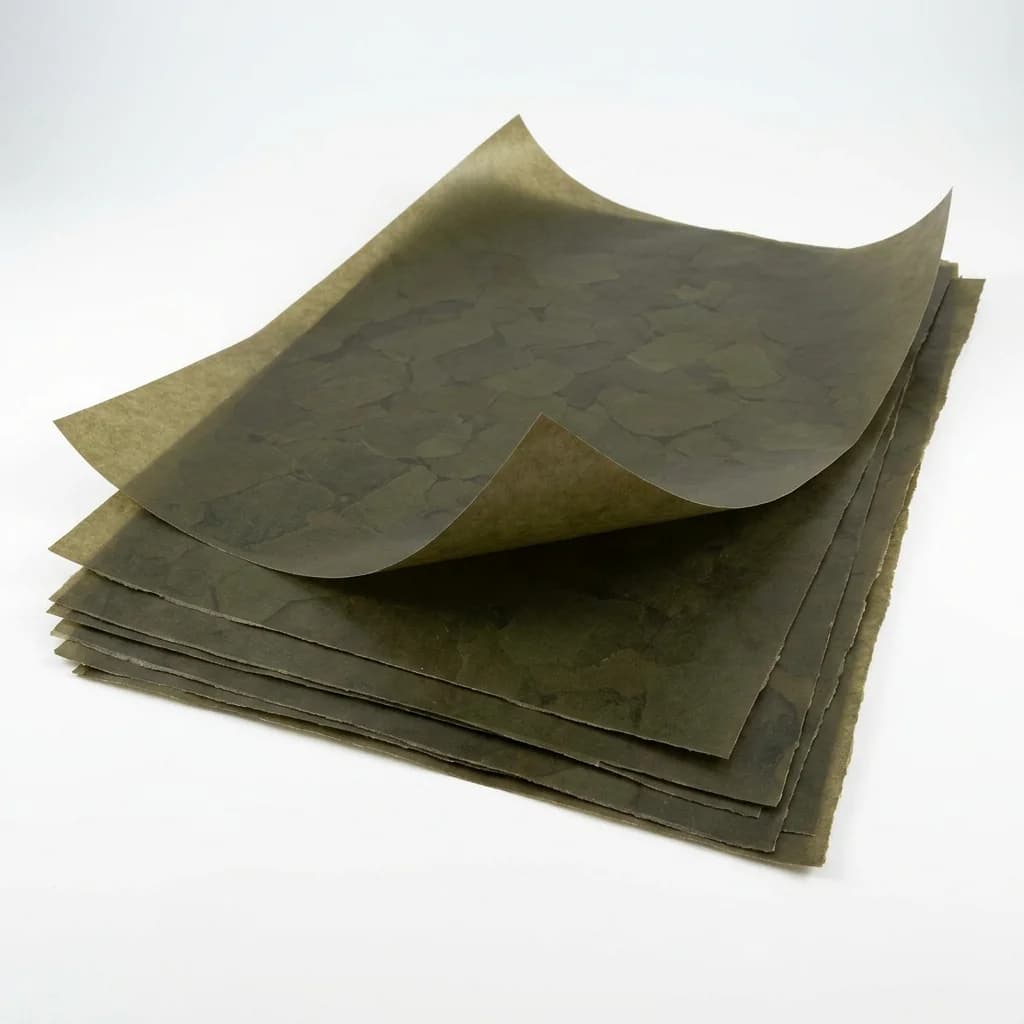

Миканит гибкий ГФЧ-ББ 0,20 мм по ГОСТ 6120-75 — листовой диэлектрический материал на основе флогопита с битумно-масляным (чёрным) связующим и бумажной подложкой с двух сторон. Производство наша компания с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Безпропиточная пазовая изоляция мелких машин в условиях повышенной тепловой нагрузки — первая нормативная точка для ББ-вариантов на флогопите.

Челябинск — это машиностроение и энергетика. ЧМК (Мечел), ЧЭМК и другие производства работают с электроизоляцией постоянно.

Технические характеристики

Толщина / допуск	0,20 мм · +0,05 / -0,04 мм (ВС) / ±0,12 мм (1С)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм.

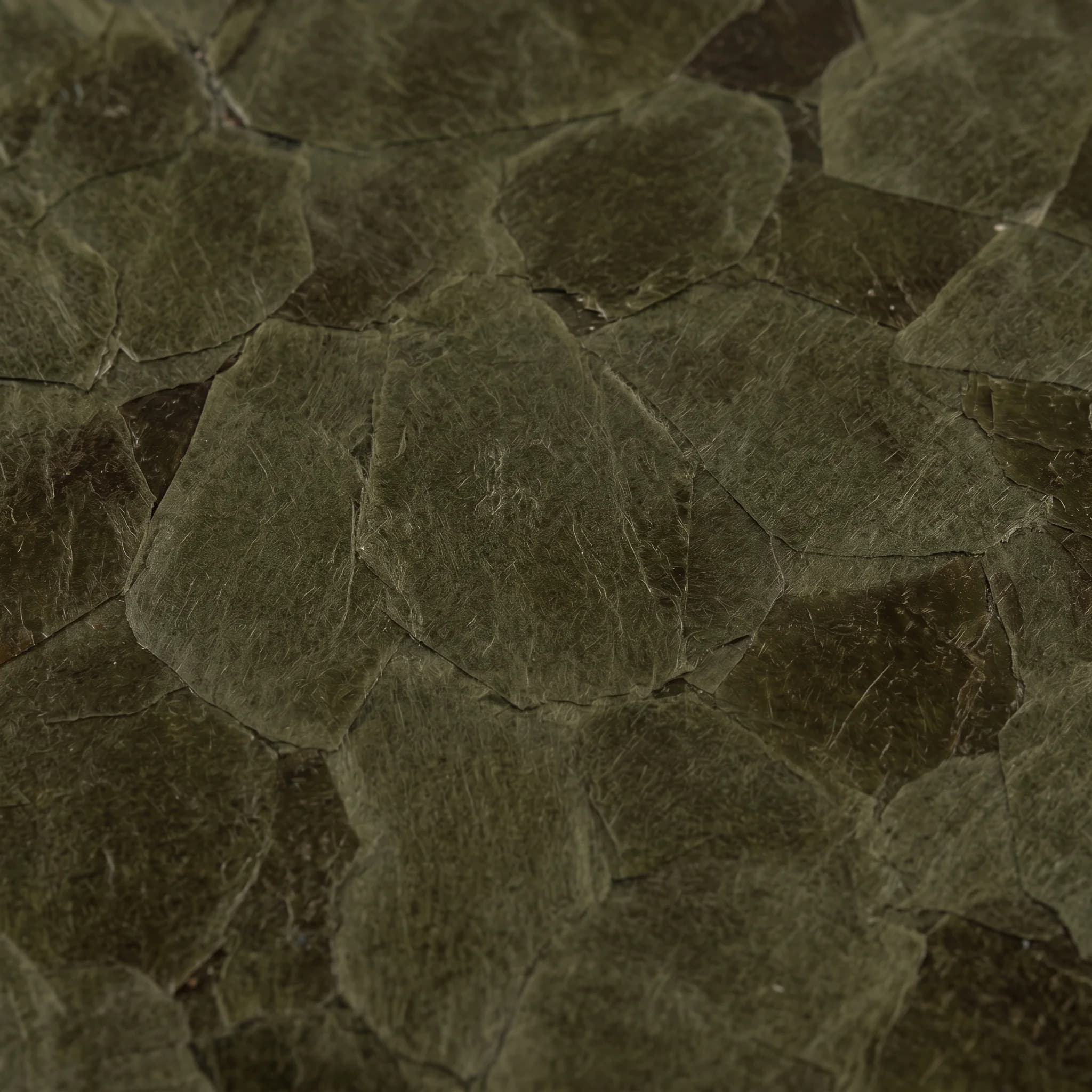

Слюда	Флогопит, >50% (Табл. 3 ГОСТ 6120-75). Пластинки 20 мм
Связующее	Битумно-масляный лак (чёрный), 15–25%; бумага с двух сторон
Летучих веществ	≤10%
Электрическая прочность	≥21 кВ/мм (ВС/1С) · пробивное ≥2,3 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,330 кг (Прил. 2 ГОСТ 6120-75, для оклеенного миканита)

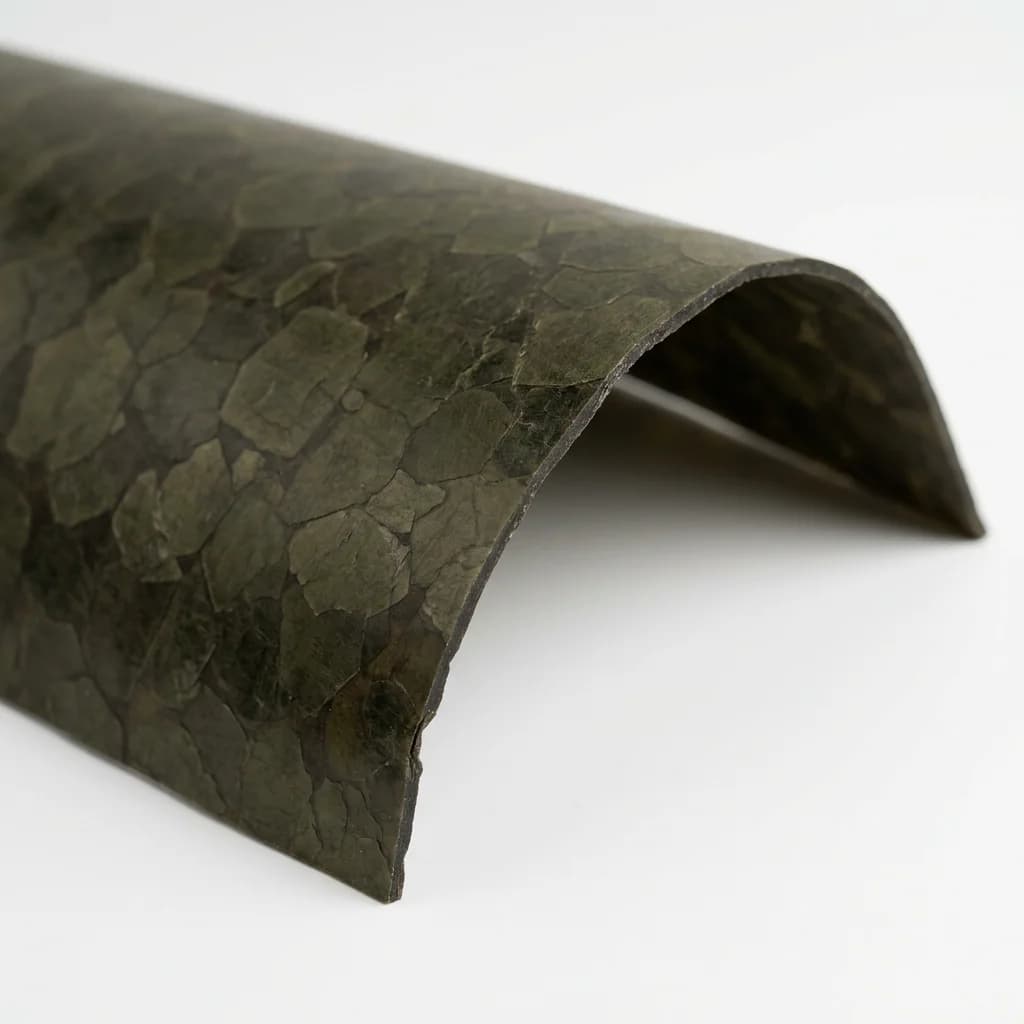

Радиус изгиба	Ø 20 мм (радиус 10 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГФЧ-ББ 0,20 мм

Размер по толщине 0,20 мм — первая нормативная точка Таблицы 4 ГОСТ 6120-75 для ББ-вариантов, адаптированная на флогопите к применениям с повышенной долговременной тепловой нагрузкой. Пробивное напряжение ≥2,3 кВ даёт k_зап ≈ 6 для 380 В — типовой запас для низковольтной обмотки машин, работающих в горячих цехах.

Основная сфера применения — судовые вспомогательные двигатели малых габаритов: машины серий МАП (4АМНМ) — насосы забортной воды, пресной воды, циркуляционные насосы главных двигателей; электроприводы приточно-вытяжной вентиляции машинных отделений; электроприводы компрессоров сжатого воздуха пусковой системы. Эти двигатели габаритов 71–90 работают в условиях температуры машинного отделения 40–55 °C с внутренним нагревом до границы класса B, и безпропиточная флогопитовая изоляция 0,20 мм обеспечивает надёжную работу без необходимости возить машину в доковый ремонт с пропиточным комплексом.

До Челябинска груз идёт 3-5 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Второе характерное применение — машины металлургических печей мостового типа и рудных термических установок малой мощности: электроприводы шлаковых тележек, приводы шихтоподачи, электроприводы вспомогательных механизмов доменных и мартеновских цехов. В этих применениях кратковременный нагрев не выходит за пределы класса B, но постоянный фон повышенной температуры делает флогопит более долговечным, чем мусковит при той же пазовой толщине.

Третье применение — мелкие насосы вторичного контура тепловых установок: циркуляционные насосы систем тепло- и горячего водоснабжения котельных (Wilo, Grundfos старых серий, насосы ЦВС, КМ в корпусных модификациях), подкачивающие насосы бойлерных. Эти насосы работают круглосуточно при повышенной температуре перекачиваемой воды (70–90 °C), и безпропиточная флогопитовая изоляция обмотки даёт лучший срок службы, чем мусковитовая.

Сравнение толщин ГФЧ-ББ

Толщина	Пробивное
0,20 мм	≥2,3 кВ	← вы здесь
0,25 мм	≥2,7 кВ	Подробнее
0,30 мм	≥2,7 кВ	Подробнее
0,40 мм	≥3,8 кВ	Подробнее
0,50 мм	≥5,0 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГФЧ-ББ 0,20—20—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГФЧ-ББ 0,20—20—1 ГОСТ 6120-75

Вопросы и ответы

Чем обусловлен выбор ГФЧ-ББ 0,20 мм для насосов вторичного контура котельных?

Перекачиваемая вода нагревается до 70–90 °C, и тепловой режим корпуса насоса с двигателем длительно находится на уровне 80–110 °C. Флогопит в изоляции стабильнее мусковита при этих условиях — за сравнимый ресурс безпропиточной технологии ремонта это даёт 1,5–2× ресурс мусковитовой изоляции. При такой эксплуатации обмотка работает в верхней трети температурного диапазона класса B. Разница наиболее заметна при эксплуатации свыше 5 лет.

Применим ли ГФЧ-ББ 0,20 мм для двигателей взрывозащищённого исполнения?

Технически возможно по классу нагревостойкости (взрывозащищённые двигатели для нефтегаза работают в классе B), но конкретное применение требует согласования с заказчиком и соответствия сертификации взрывозащиты (ТР ТС 012/2011, ГОСТ Р 51330). Производитель взрывозащищённой машины должен подтвердить возможность использования ГФЧ-ББ в составе одобренной изоляционной системы. Без такого согласования установка безпропиточной изоляции в ВЗ-машине недопустима.

Выдержит ли ГФЧ-ББ 0,20 мм длительную работу при температуре перекачиваемой воды 110 °C?

При температуре воды 110 °C корпус насоса нагревается до 115–120 °C, обмотка — до 125–135 °C. Это уже у верхней границы класса B. ГФЧ-ББ формально рассчитан на 130 °C, но длительная работа при 125–130 °C резко сокращает ресурс битумно-масляного связующего — как правило 1–2 года против 5–8 при работе в средней части диапазона. В номенклатуре ГОСТ 6120-75 для более высоких температур предусмотрен только ГФК (флогопит + кремнийорганический лак, класс H, 180 °C) — всё остальное (ГМС, ГМЧ, ГФС, ГФЧ) остаётся в классе B (130 °C) и отличается от ГФЧ-ББ связующим и наличием ББ-оклейки, а не классом нагревостойкости. Класс F (155 °C) в ГОСТ 6120-75 не нормирован — это другой стандарт и другая группа материалов.

Подробнее о марке ГФЧ-ББ (сравнение с ГМЧ-ББ / ГФЧ / ГФК, преимущества флогопита для металлургических и судовых применений, методика выбора толщины с учётом теплового фактора, типичные ошибки) — в описании категории.
