Купить миканит гибкий ГФЧ 0,5 мм ГОСТ 6120-75 в Челябинске для электромашиностроительных предприятий

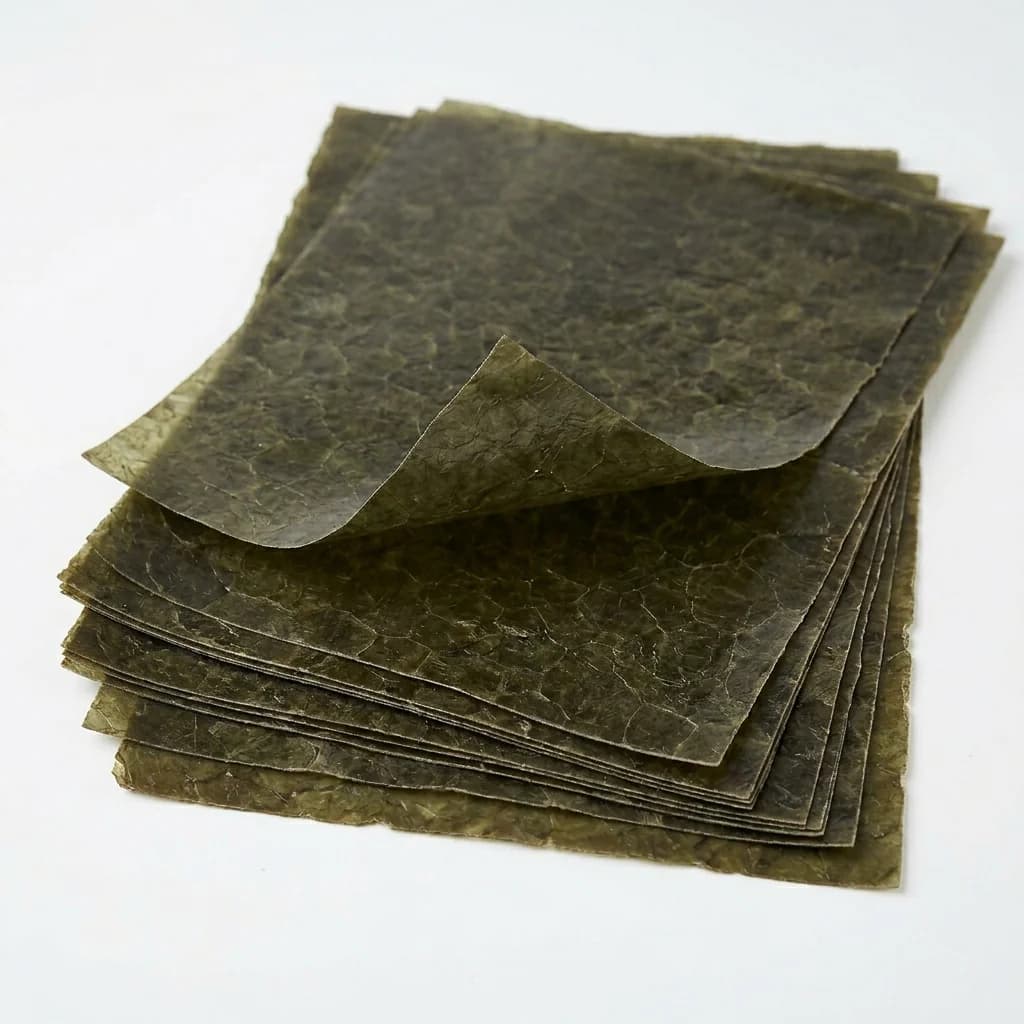

Миканит гибкий ГФЧ 0,50 мм по ГОСТ 6120-75 — листовой диэлектрический продукт на основе флогопита с битумно-масляным связующим. Производство наша компания с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Максимум нормативного ряда ГОСТ 6120-75 для гибкого миканита — толщина главных генераторов и прокатных приводов.

Технические характеристики

Толщина / допуск	0,50 мм · ±0,08 мм (высш. сорт) / ±0,15 мм (1-й сорт)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм. Другие размеры — по запросу.

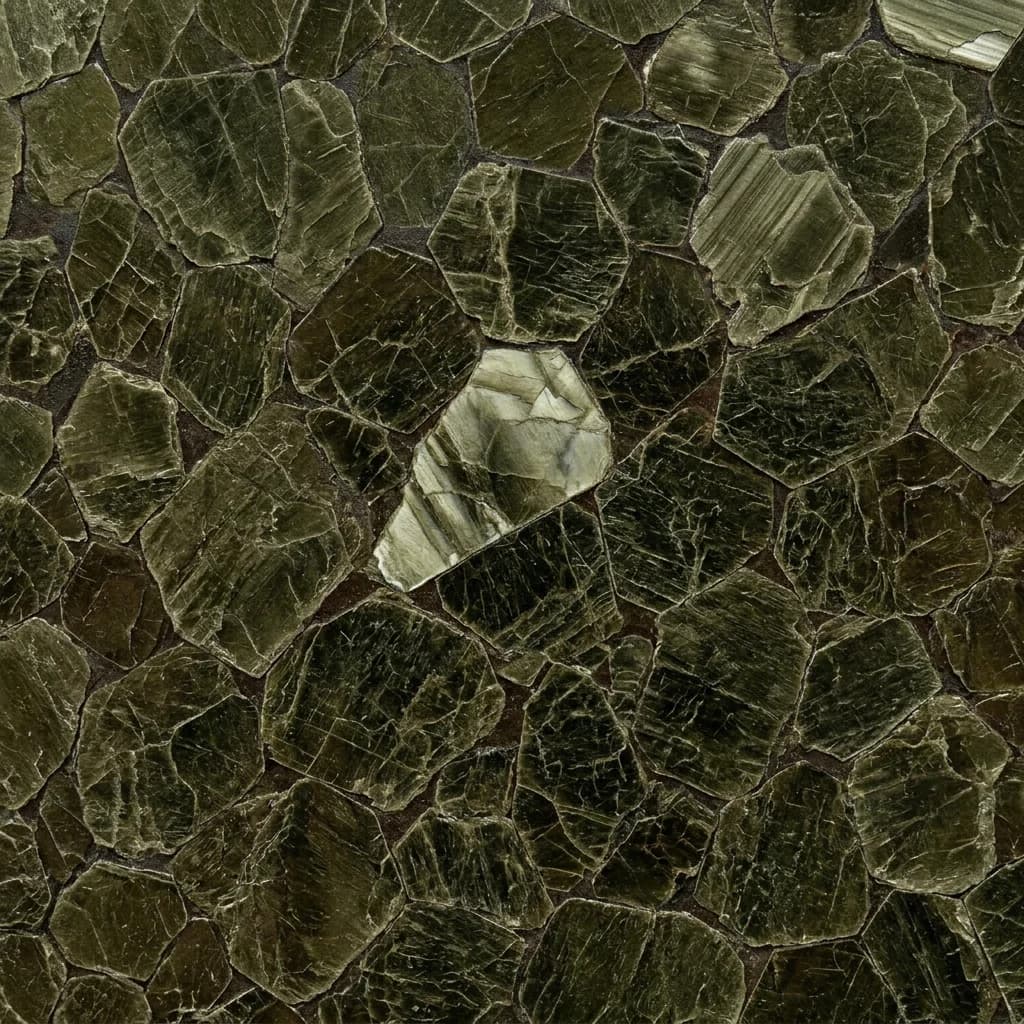

Слюда	Флогопит, 75–85% (Табл. 3 ГОСТ 6120-75)
Связующее	Битумно-масляный лак (чёрный), 15–25%
Летучих веществ	≤5%
Электрическая прочность	≥23 / ≥20 кВ/мм (ВС/1С) · пробивное ≥6,3 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,870 кг (Прил. 2 ГОСТ 6120-75, без подложки)

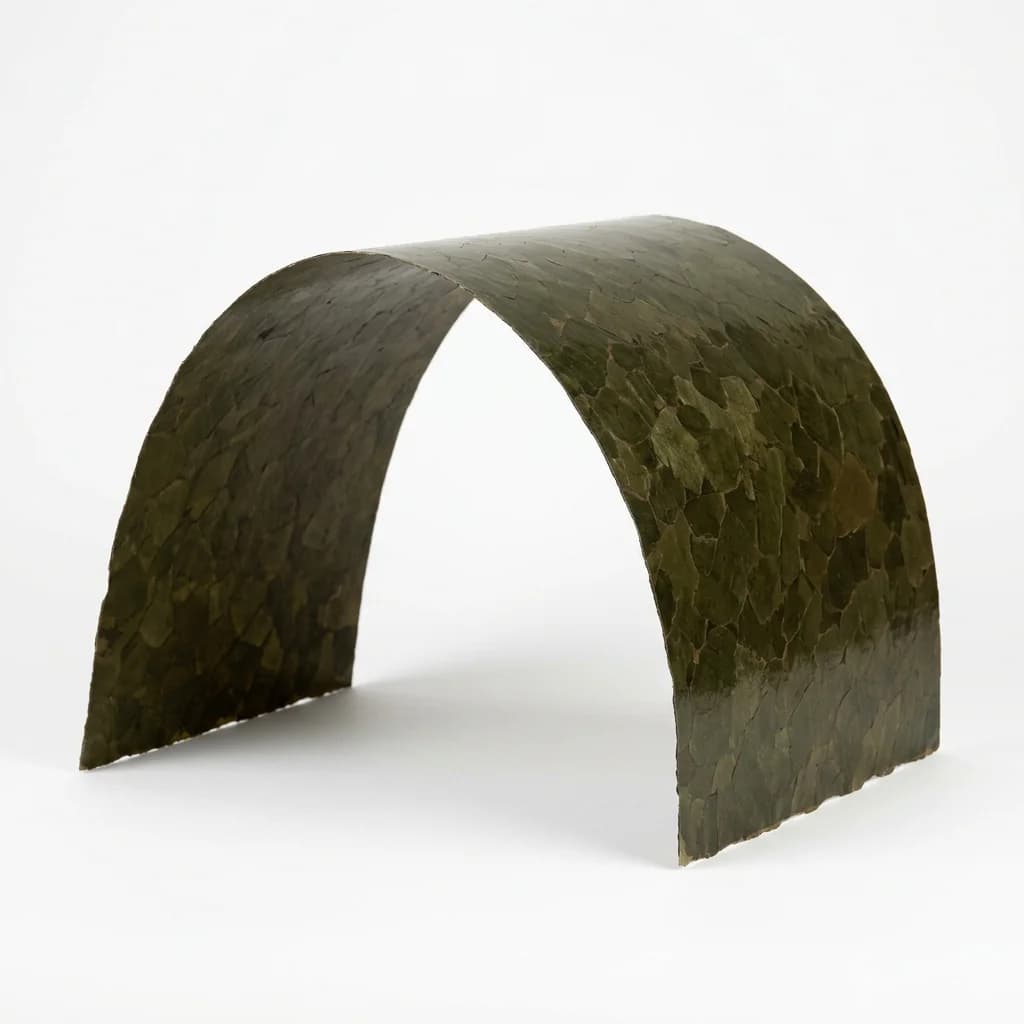

Радиус изгиба	Ø 50 мм (радиус изгиба 25 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГФЧ 0,50 мм

Толщина 0,50 мм — максимум нормативного ряда ГОСТ 6120-75 для гибкого миканита. Пробивное напряжение ≥6,3 кВ (Табл. 4 ГОСТ 6120-75) при массе 1 м² 0,870 кг — самый толстый и прочный вариант гибкой флогопитовой изоляции на битумном связующем. Для больших толщин применяются уже формовочный миканит (ГОСТ 6122-75) или прокладочный (ГОСТ 6121-75) — другие стандарты с другим нормированием свойств.

До Челябинска груз идёт 3-5 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Основная сфера — главные генераторы тепловозов магистральной мощности и судовых энергоустановок большого водоизмещения. Тепловозные генераторы ГС-501А, ГП-300Б, МПТ-84/39 мощностью 600–2000 кВт; главные судовые генераторы СГ-625, СГ-1000, ГВ-1500 мощностью 500–1500 кВт на дизель-электрических судах, паромах, ледоколах и ремонтных плавкранах. Номинальное напряжение 660–1500 В. Безпропиточная обмотка на ГФЧ 0,50 мм даёт длительную работу в постоянном режиме с нагрузкой 0,7–1,0 номинала; ремонт такой обмотки в судовых условиях выполнимее, чем перепропитка — аргумент в пользу битумной системы.

Вторая ниша — главные приводные двигатели прокатных станов в чёрной металлургии. Приводы блюмингов, тонколистовых станов непрерывной прокатки, трубопрокатных станов — асинхронные и синхронные двигатели мощностью 500–2500 кВт, работающие в тяжёлом повторно-кратковременном режиме с частыми реверсами и импульсными перегрузками по току до 3–4-кратного номинала. ГФЧ 0,50 мм применяется как пазовая изоляция статоров и как межкатушечная изоляция крупных возбудительных машин. Битумная система ГФЧ не теряет параметры в условиях непрерывного воздействия масляных паров прокатных цехов — фактор, который ограничивает применение глифталевых марок в этой отрасли.

Третье применение — главные крановые двигатели разливочных и миксерных кранов сталеплавильных производств мощностью 300–800 кВт. Эти машины работают в зоне прямого излучения от жидкого металла, температура окружающей среды в кабине может превышать 50 °C, окружающий воздух содержит испарения оксидов железа и продуктов горения. Флогопит с битумом здесь предпочтителен мусковиту с глифталем — сочетание радиационной стойкости флогопита и химической стойкости битума к восстановительной атмосфере.

При радиусе изгиба 25 мм (Ø 50 мм по ГОСТ 25045-81) ГФЧ 0,50 мм работает с машинами, где диаметр расточки статора превышает 500 мм. Для меньших диаметров на крановых и средних двигателях востребован 0,40 мм. Для обмоток с меньшим напряжением — 0,30 мм. Для новых проектов с классом нагревостойкости H (180 °C) вместо 0,50 мм ГФЧ выбирается равнотолщинный ГФК (флогопит + кремнийорганический лак).

Сравнение толщин ГФЧ

Толщина	Пробивное
0,15 мм	≥2,1 кВ	Подробнее
0,20 мм	≥2,7 кВ	Подробнее
0,25 мм	≥3,2 кВ	Подробнее
0,30 мм	≥3,8 кВ	Подробнее
0,35 мм	≥4,4 кВ	Подробнее
0,40 мм	≥5,0 кВ	Подробнее
0,45 мм	≥5,5 кВ	Подробнее
0,50 мм	≥6,3 кВ	← вы здесь

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГФЧ 0,50—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГФЧ 0,50—50—1 ГОСТ 6120-75

Вопросы и ответы

Почему для прокатных приводов исторически выбирали именно битум, а не глифталь?

Причин две. Битум стабилен в углеводородной среде (сам является продуктом переработки нефти). Прокатные смазки, гидравлические масла, эмульсии охлаждения — всё это постоянно присутствует в воздухе в виде пара и тумана. Глифталь-масляный лак ГФС при длительном контакте с ароматическими углеводородами размягчается. Вторая причина — удобство ремонта. Первая — химическая стойкость битумно-масляного лака к углеводородной атмосфере прокатных цехов. Вакуумная пропитка катушек крупных прокатных двигателей (1000 кВт и выше) — сложная операция, требующая специализированных пропиточных камер. Безпропиточная битумная система обеспечивает восстанавливать изоляцию в условиях цехового ремонтного участка.

В чём разница между ГФЧ 0,50 и ГМС 0,50?

ГФЧ — флогопит + битум, ГМС — мусковит + глифталь. ГМС задействуется в пропитанных системах общего назначения, где ключевые факторы — максимальная электропрочность и совместимость со стандартными пропитками. Оба класса B (130 °C), но по пробивному ГМС 0,50 ≥6,8 кВ против ≥6,3 у ГФЧ — мусковит даёт выигрыш. ГФЧ — в безпропиточных системах металлургии и судостроения, где ключевые факторы — стойкость к углеводородной атмосфере и термоциклическое старение флогопита. Выбор определяется не толщиной, а типом обмоточной системы.

Почему для новых магистральных электровозов нужен ГФК, а не ГФЧ 0,50?

Новые тяговые электродвигатели электровозов и электропоездов с асинхронным частотно-регулируемым приводом работают от ШИМ-инверторов. Импульсные перенапряжения коммутации ШИМ требуют класс нагревостойкости H (180 °C) и повышенной стойкости к коронным разрядам — под это оптимизирован ГФК (тот же флогопит, но кремнийорганический лак). ГФЧ 0,50 мм остаётся стандартом для машин с прямым питанием от контактной сети постоянного тока или низкочастотного переменного без частотного регулирования.

Подробнее о марке ГФЧ (сравнение с ГМЧ/ГФС/ГФК, физико-химический состав, безпропиточные vs пропитанные системы, импортные аналоги, методика выбора толщины) — в описании категории.
