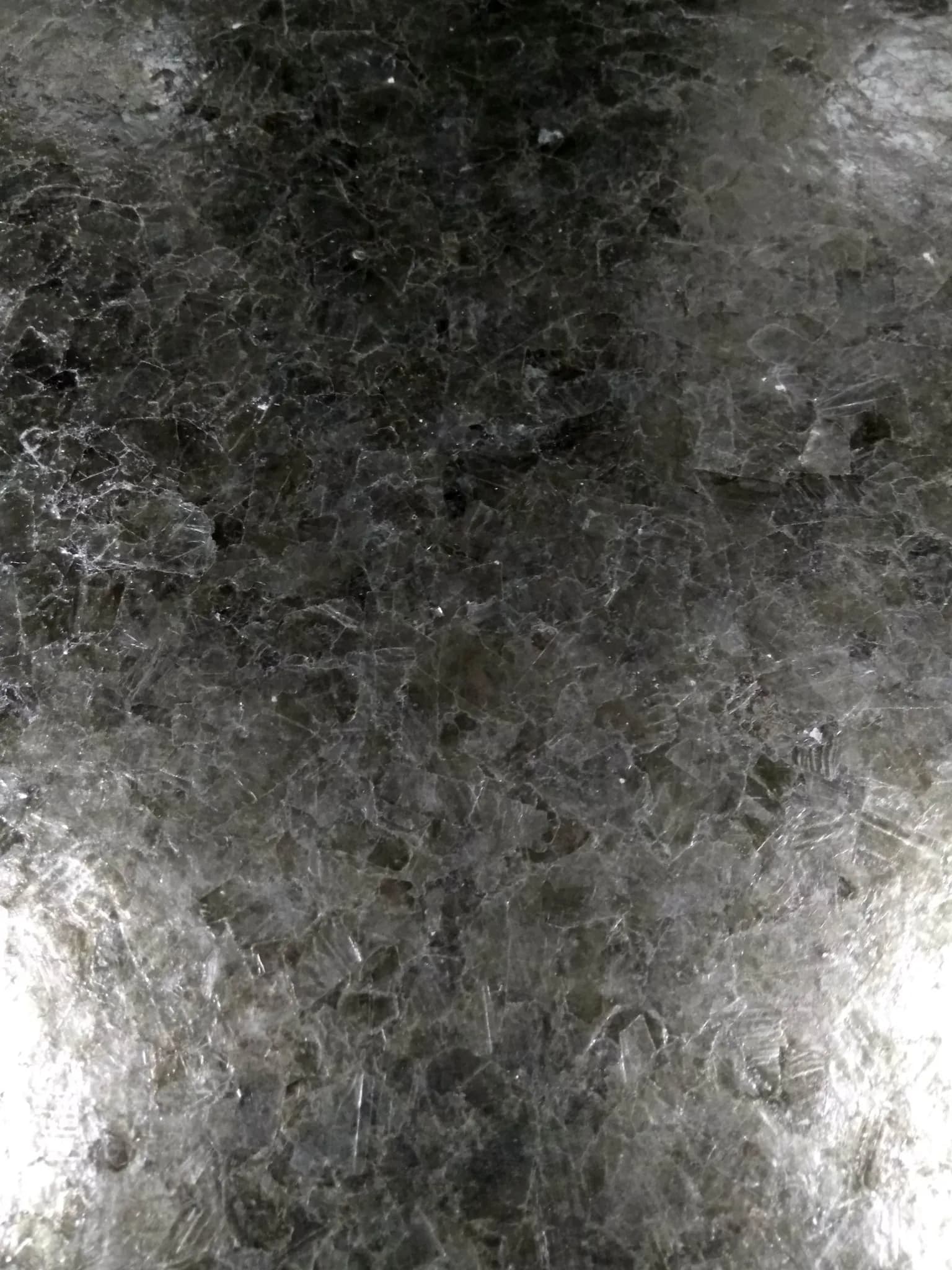

ГФЧ 0,1 мм: что это за материал
ГФЧ — гибкий листовой миканит на флогопите с масляно-битумный чёрный лак, без наружной подложки. На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
Эта карточка относится к толщине 0,1 мм. Толщина задаёт геометрию изоляционного слоя, но не заменяет выбор марки, связующего, подложки и нормативного исполнения.
- Марка
- ГФЧ
- Толщина
- 0,1 мм
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит гибкий ГФЧ марки ГФЧ толщиной 0,1 мм — электроизоляционный материал по техническим условиям. ГФЧ применяют там, где связующее в любом случае выгорит уже в первые часы работы.
Ключевые особенности ГФЧ
- Толщина 0,10 мм с битумным связующим класса A — экономичный вариант межвитковой изоляции для серийной намотки катушек.
- Радиус изгиба 1 мм с чёрной поверхностью на битумном лаке — материал гибкий до выгорания связующего.
- Условный пример для указанной геометрии (формат поставки уточняется отдельно): Лист 500×600 мм (формат только по спецзаказу) весит 57 г, режется ножницами. Битумный лак выгорает при 250-350°C — на 50°C ниже глифталевого.
Технологические особенности ГФЧ
Комбинация «флогопит + битум» в ГФЧ представляет собой выверенный компромисс: дорогой термостойкий компонент (флогопит) совмещён с недорогим связующим, которое заведомо расходный материал в нагревательной технике. После первого цикла нагрева сама слюдяная матрица определяет изолирующие свойства. Такой подход характерен для бюджетных сегментов: сушильные шкафы серии СНОЛ, промышленные фены DEXTER, недорогие муфельные печи.
История марки ГФЧ
ГФЧ — самая старая из флогопитных марок, применявшаяся в СССР ещё с конца 1940-х для изоляции электронагревателей коммунального назначения (плитки, утюги, рефлекторы). В период массовой электрификации быта ГФЧ был основным изолятором в миллионах нагревательных приборов советского производства. Сегодня производится ограниченными партиями — в основном для реставрации старой техники и ремонта нагревателей советской разработки.
Два режима работы ГФЧ
ГФЧ работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.
Режим 1 — «холодный», до 105°C (класс A). Активны и связующее, и слюда. Материал сохраняет гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥17 кВ/мм в исходном состоянии. Применимо: электрические машины ≤105°C, пазовая изоляция, прокладочные шайбы.
Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, битум в ГФЧ выгорает в первые 1–3 часа работы с характерным дымовым шлейфом; оставшаяся флогопитная матрица обеспечивает эксплуатацию до 700°C без потери диэлектрических свойств.
Состав и конструкция ГФЧ
- Слюдяная основа
- флогопит
- Связующее
- масляно-битумный чёрный лак
- Наружная подложка
- без подложки
- Нормативное исполнение
- ТУ
Особенности марки ГФЧ
ГФЧ применяют там, где связующее в любом случае выгорит уже в первые часы работы. В такой ситуации переплата за глифталь неоправданна — мы выбираем битумный лак, удешевляющий изоляцию без потери верхнего температурного предела. Электрическая прочность 17 кВ/мм в исходном состоянии (на 2 единицы ниже ГФС) отражает тот факт, что битум имеет более рыхлую структуру, чем глифталь.
Характеристики ГФЧ 0,1 мм
Значения ниже относятся к ТУ. Для толщин между строками таблицы 2.1 ТУ нормы электрической прочности и пробивного напряжения определены линейной интерполяцией по её примечанию; за пределами таблицы экстраполяция не применяется.
| Показатель | Значение |
|---|---|
| Номинальная толщина | 0,1 мм |
| Предельное отклонение толщины | ±0,05 мм |
| Электрическая прочность | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| Пробивное напряжение | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Марка | ГФЧ |
|---|---|
| Нормативный документ | по техническим условиям |
| Номинальная толщина | 0,1 мм |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | флогопит |
| Содержание слюды, %, не менее | 90 |
| Связующее | масляно-битумный лак (чёрный) |
| Обклейка | без обклейки |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему | A (105°C) |
| Температура выгорания связующего | 300–400°C |
| Рабочая температура миканита, длительно | до 750°C |
| Рабочая температура миканита, кратковременно | до 1100°C |
| Электрическая прочность в исходном состоянии (20°C), кВ/мм | ≥23 |
| Электрическая прочность после выдержки 1 ч при 400°C, кВ/мм | ≥11 |
| Электрическая прочность после выдержки 1 ч при 600°C, кВ/мм | ≥9 |
| Водопоглощение 24 ч / 23°C, %, не более | 0.7 |
| Потеря массы при 500°C, %, не более | 1.5 |
| Потеря массы при 700°C, %, не более | 2.0 |
| Удельное объёмное сопротивление в исходном состоянии, Ом·см | ≥1·10¹³ |
| Удельное объёмное сопротивление после 48 ч при 95% RH, Ом·см | ≥1·10¹¹ |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
Характеристики
| Рабочая температура | 750 °C |
|---|---|
| Кратковременная температура | 1100 °C |
| Содержание слюды | ≥ 90 % |
Применение ГФЧ толщиной 0,1 мм
Позицию рассматривают для гибкой электроизоляции, когда документацией узла предусмотрены марка ГФЧ, исполнение ТУ и слой 0,1 мм. Если исходная спецификация неизвестна, до заказа сверяют конструкцию узла и требования к электрическому контролю.
Толщина сама по себе не подтверждает пригодность материала: одинаковый размер листа может быть у марок с другой слюдой, связующим или подложкой.
Применение ГФЧ толщиной 0,1 мм
ГФЧ 0,10 мм применяется в качестве межвитковой изоляции в недорогих катушках, реле и в обмотках электронагревателей бытового назначения. Толщина 0,1 мм с битумным связующим даёт минимальный габарит обмотки при экономичной цене материала, рабочая температура до 700°C длительно.
Толщина 0,1 мм рекомендована под тонкопрофильная намотка: слой-на-слой в катушках, изоляция между обмотками.
Сравнение ГФЧ 0,1 мм с соседними толщинами
Сравнение отвечает только на вопрос выбора толщины внутри одной марки и одного документа. Для замены марки отдельно сравнивают состав и конструкцию.
| Толщина | Электрическая прочность | Пробивное напряжение |
|---|---|---|
| 0,1 мм | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| 0,125 мм | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
ГФЧ 0,1 мм по ГОСТ и ТУ
Для одной марки нормативные исполнения сопоставляют отдельно. Наличие той же толщины ещё не подтверждает одинаковые показатели или взаимозаменяемость.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщина в каталожном ряду | 0,1 мм представлена | 0,1 мм в ряду не представлена |
| Доля слюды | не менее 90 % | 75–85 % |
| Доля связующего | не более 5 % | 15–25 % |
| Электрическая прочность | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины не приводится |
| Пробивное напряжение | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины не приводится |
Документы, обозначение и полное описание
В заявке достаточно указать ГФЧ, ТУ, толщину 0,1 мм, размер и количество. Для ТУ публично используется обозначение без номера.
Заказ и доставка ГФЧ
ГФЧ 0,10 мм отгружается со склада в Красноярске листами 600×1000 мм. Цена ниже ГФС эквивалентной толщины на 15-20%.
Возможна резка на полосы шириной от 10 мм для серийной намотки. Минимальный заказ — 10 листов или эквивалент в полосах.
Что можно написать в заявке
Можете указать марку ГФЧ, ТУ, толщину 0,1 мм, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
