ГФК 0,125 мм: что это за материал

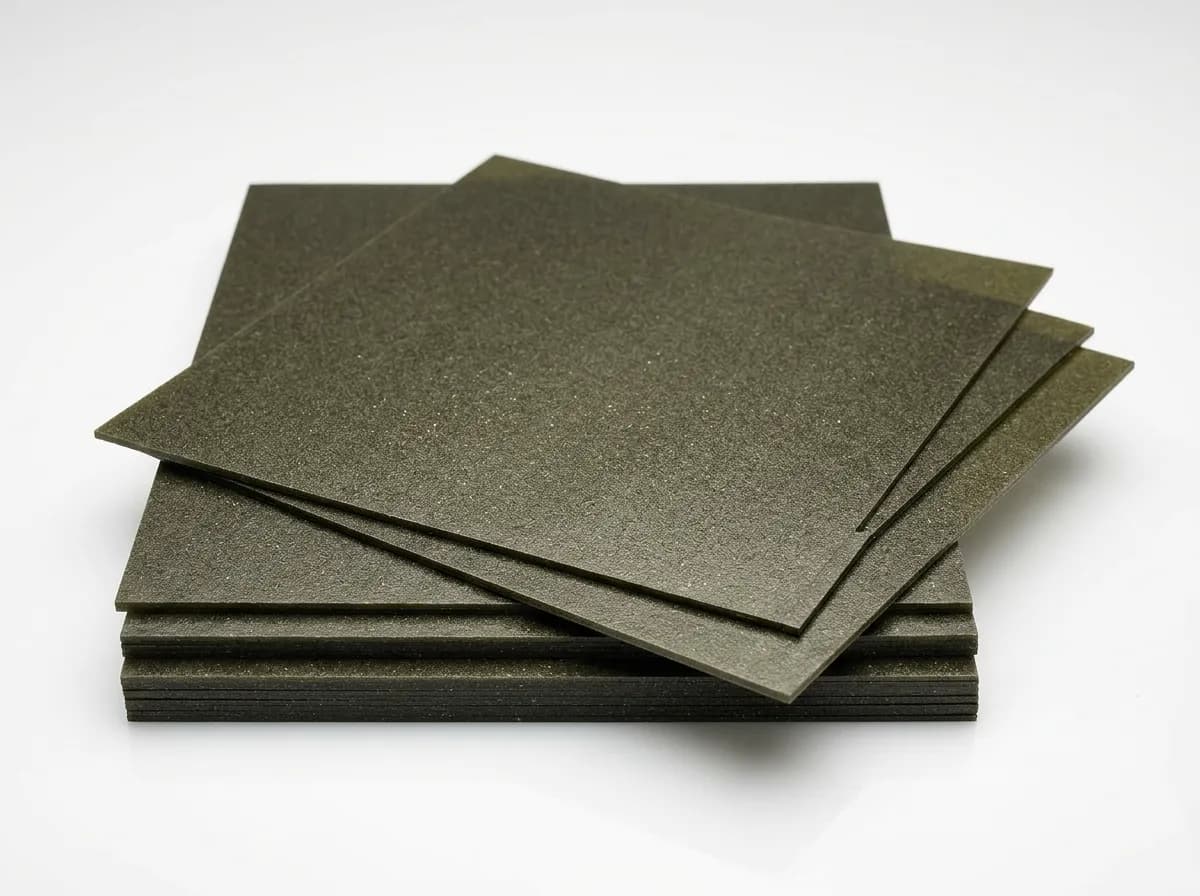

ГФК — гибкий листовой миканит на флогопите с кремнийорганический лак, без наружной подложки. На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
Эта карточка относится к толщине 0,125 мм. Толщина задаёт геометрию изоляционного слоя, но не заменяет выбор марки, связующего, подложки и нормативного исполнения.
- Марка
- ГФК
- Толщина
- 0,125 мм
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит гибкий ГФК марки ГФК толщиной 0,125 мм — электроизоляционный материал по техническим условиям. ГФК — топовая марка гибкого миканита.
Ключевые особенности ГФК
- Промежуточная толщина 0,125 мм между стандартными 0,1 и 0,2 — востребована при перевыпуске трубчатых нагревателей под повышенный класс мощности.
- Связующее на основе полисилоксанового лака превращается при 400-500°C в стеклокерамическую фазу, удерживающую форму до 700°C.
- Содержание слюды флогопит не менее 90 процентов по массе, лист соответствует по техническим условиям.
Технологические особенности ГФК
Кремнийорганический лак ГФК — это раствор полиметилсилоксановой смолы (ПМС) в толуоле или ксилоле. После полимеризации образует трёхмерную силикатно-органическую сетку, которая при нагреве до 300°C медленно переходит в керамическое состояние (процесс керамизации). При 500°C остаётся до 85% исходной массы связующего в виде аморфного диоксида кремния — это принципиально отличает ГФК от органических марок, где связующее выгорает полностью.
История марки ГФК
ГФК разработан в середине 1970-х в рамках программы создания тяговых электродвигателей постоянного и пульсирующего тока повышенной надёжности для электровозов ВЛ60К, ЧС4, позже — ЧС7. Первоначально выпускался по отраслевым ТУ Минэлектротехпрома, в 1980-х году унифицирован по ГОСТ 6120-75 со статусом «высшей категории качества». В современной редакции по техническим условиям стандартизован для общепромышленного применения.
Два режима работы ГФК
ГФК работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.
Режим 1 — «холодный», до 180°C (класс H). Активны и связующее, и слюда. Материал сохраняет гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥21 кВ/мм в исходном состоянии. Применимо: электрические машины ≤180°C, пазовая изоляция, прокладочные шайбы.
Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, кремнийорганическое связующее ГФК НЕ сгорает полностью, а переходит в керамическое состояние — аморфный диоксид кремния на поверхности слюды. Это единственная марка гибкого миканита, где связующее сохраняется в трансформированной форме.
Состав и конструкция ГФК
- Слюдяная основа
- флогопит
- Связующее
- кремнийорганический лак
- Наружная подложка
- без подложки
- Нормативное исполнение
- ТУ
Особенности марки ГФК
ГФК — топовая марка гибкого миканита. Кремнийорганическое связующее устойчиво к термоокислению до 300°C, не вспенивается при первом нагреве, не выделяет копоти. Именно поэтому ГФК применяют в закрытых машинах с принудительной вентиляцией — тяговые электродвигатели тепловозов, компрессорное оборудование, турбогенераторы высоковольтных сетей, где пробой изоляции или копоть на коллекторе недопустимы.
Характеристики ГФК 0,125 мм
Значения ниже относятся к ТУ. Для толщин между строками таблицы 2.1 ТУ нормы электрической прочности и пробивного напряжения определены линейной интерполяцией по её примечанию; за пределами таблицы экстраполяция не применяется.
| Показатель | Значение |
|---|---|
| Номинальная толщина | 0,125 мм |
| Предельное отклонение толщины | ±0,05 мм |
| Электрическая прочность | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| Пробивное напряжение | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Марка | ГФК |
|---|---|
| Нормативный документ | по техническим условиям |
| Номинальная толщина | 0,125 мм |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | флогопит |
| Содержание слюды, %, не менее | 90 |
| Связующее | кремнийорганическое связующее |
| Обклейка | без обклейки |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему | H (180°C) |
| Температура выгорания связующего | 300–400°C |
| Рабочая температура миканита, длительно | до 750°C |
| Рабочая температура миканита, кратковременно | до 1100°C |
| Электрическая прочность в исходном состоянии (20°C), кВ/мм | ≥23 |
| Электрическая прочность после выдержки 1 ч при 400°C, кВ/мм | ≥15 |
| Электрическая прочность после выдержки 1 ч при 600°C, кВ/мм | ≥11 |
| Водопоглощение 24 ч / 23°C, %, не более | 0.3 |
| Потеря массы при 500°C, %, не более | 1.5 |
| Потеря массы при 700°C, %, не более | 2.0 |
| Удельное объёмное сопротивление в исходном состоянии, Ом·см | ≥1·10¹³ |
| Удельное объёмное сопротивление после 48 ч при 95% RH, Ом·см | ≥1·10¹¹ |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
Характеристики
| Рабочая температура | 750 °C |
|---|---|
| Кратковременная температура | 1100 °C |
| Содержание слюды | ≥ 90 % |
Применение ГФК толщиной 0,125 мм
Позицию рассматривают для гибкой электроизоляции, когда документацией узла предусмотрены марка ГФК, исполнение ТУ и слой 0,125 мм. Если исходная спецификация неизвестна, до заказа сверяют конструкцию узла и требования к электрическому контролю.
Толщина сама по себе не подтверждает пригодность материала: одинаковый размер листа может быть у марок с другой слюдой, связующим или подложкой.
Применение ГФК толщиной 0,125 мм
Основное применение ГФК толщиной 0,125 мм — двухслойная изоляция спиралей в высокотемпературных нагревателях, где одинарный слой 0,1 мм даёт недостаточный пробивной запас, а 0,2 мм избыточен по тепловому сопротивлению. Часто используется в электронагревательных патронах малого диаметра, в обмотках выводных шин печей термообработки и в изоляторах термопар поверхностного типа.
Толщина 0,125 мм рекомендована под тонкая изоляция обмоточных проводов в плотных пакетах.
Сравнение ГФК 0,125 мм с соседними толщинами
Сравнение отвечает только на вопрос выбора толщины внутри одной марки и одного документа. Для замены марки отдельно сравнивают состав и конструкцию.
| Толщина | Электрическая прочность | Пробивное напряжение |
|---|---|---|
| 0,1 мм | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| 0,125 мм | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| 0,2 мм | не менее 19 кВ/мм | не менее 2,9 кВ в отдельных точках |
ГФК 0,125 мм по ГОСТ и ТУ
Для одной марки нормативные исполнения сопоставляют отдельно. Наличие той же толщины ещё не подтверждает одинаковые показатели или взаимозаменяемость.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщина в каталожном ряду | 0,125 мм представлена | 0,125 мм в ряду не представлена |
| Доля слюды | не менее 90 % | 69–88 % |
| Доля связующего | не более 5 % | 12–31 % |
| Электрическая прочность | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины не приводится |
| Пробивное напряжение | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины не приводится |
Документы, обозначение и полное описание
В заявке достаточно указать ГФК, ТУ, толщину 0,125 мм, размер и количество. Для ТУ публично используется обозначение без номера.
Заказ и доставка ГФК
Минимальный заказ ГФК 0,125 мм — упаковка 25 листов 500×600 мм (только по спецзаказу). Под производственные программы изготавливаем партии от 500 листов с резкой по чертежу заказчика на гильотинных ножницах с шагом 1 мм.
Отгрузка со склада в Красноярске, доставка по РФ через Деловые Линии, ПЭК, СДЭК. Документы — счёт-фактура, ТТН, паспорт качества с указанием партии и Eпр конкретной поставки. Оплата — безналичный расчёт, для постоянных клиентов отсрочка по договору.
Что можно написать в заявке
Можете указать марку ГФК, ТУ, толщину 0,125 мм, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
