Купить миканит гибкий ГФС-ББ 0,4 мм ГОСТ 6120-75 в Челябинске для электромашиностроительных предприятий

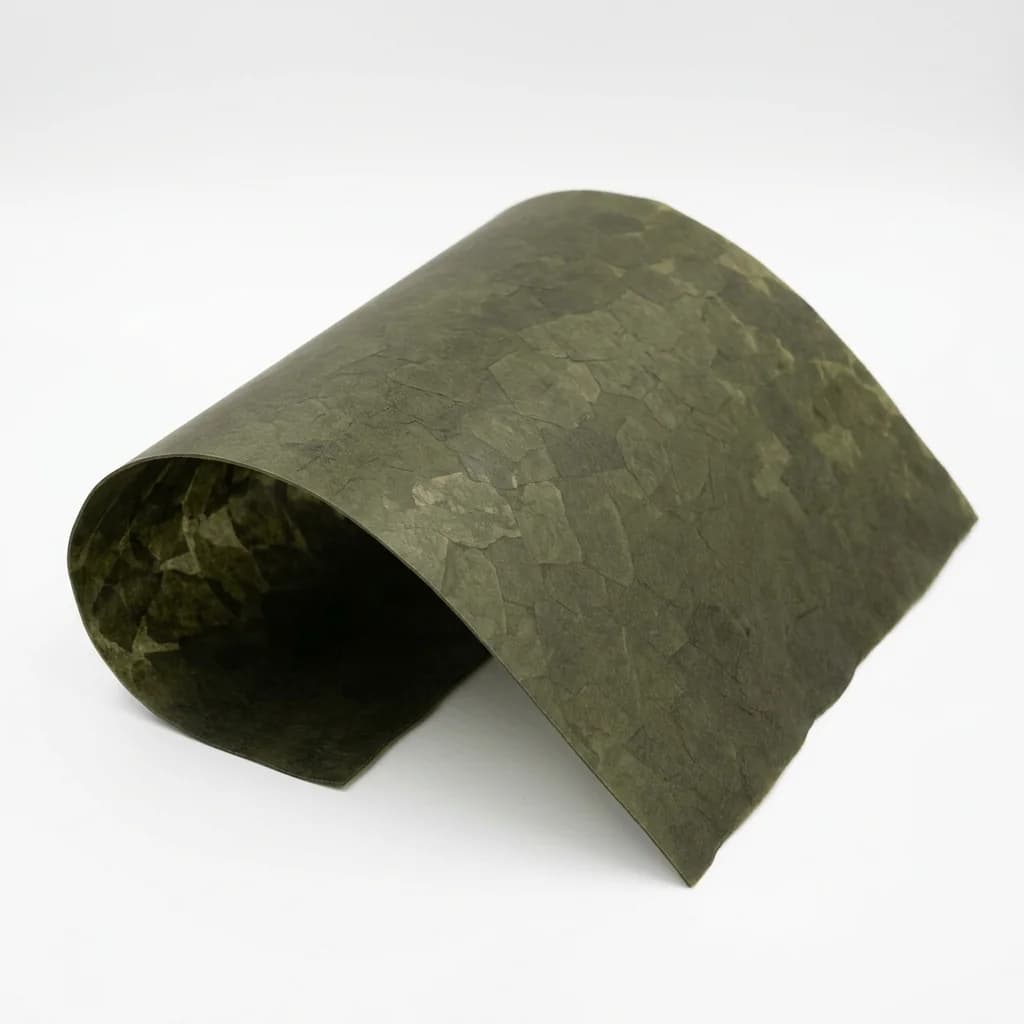

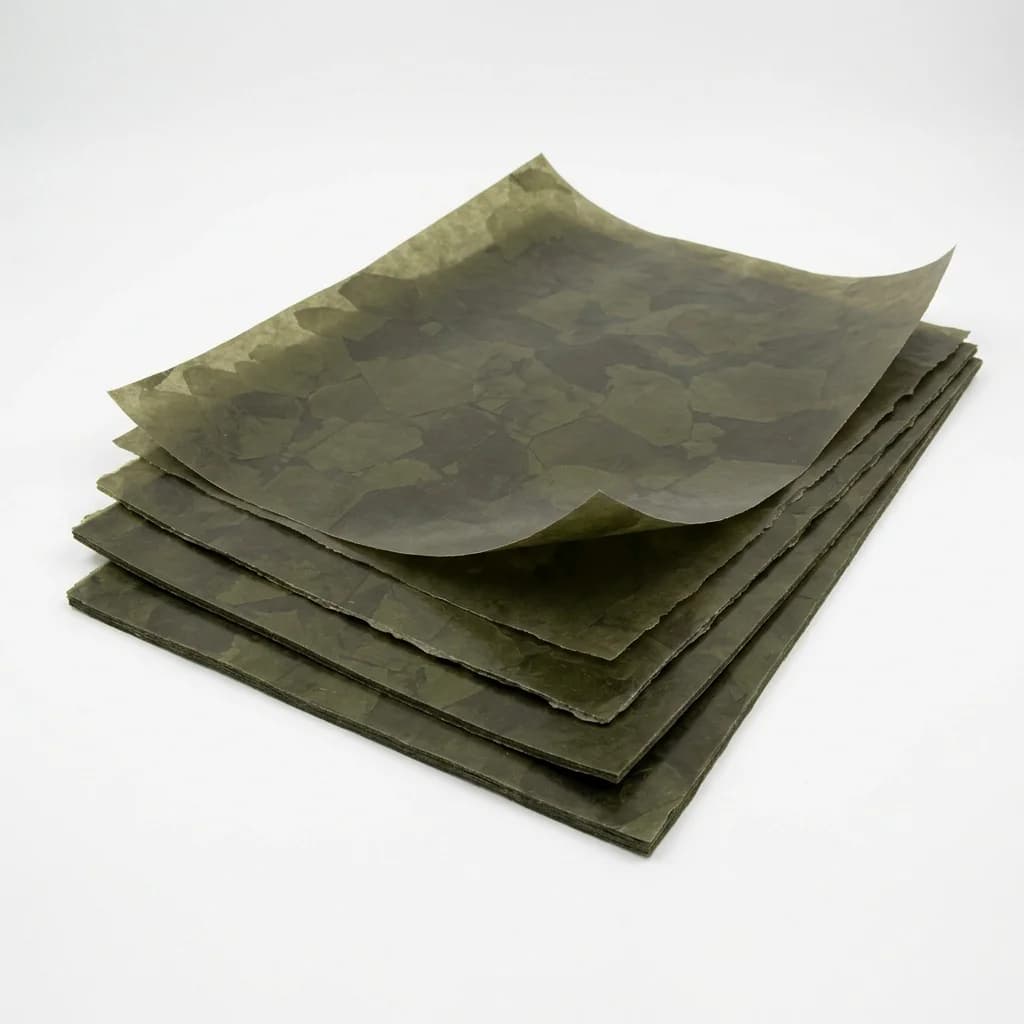

Миканит гибкий ГФС-ББ 0,40 мм по ГОСТ 6120-75 — листовой диэлектрический материал на основе флогопита с масляно-глифталевым связующим и бумажной оклейкой с двух сторон. Производство наша компания с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Прокладки в крупных сухих трансформаторах собственных нужд электростанций — верхний рабочий типоразмер ГФС-ББ для межобмоточных изоляций.

Технические характеристики

Толщина / допуск	0,40 мм · ±0,07 мм (высш. сорт) / ±0,15 мм (1-й сорт)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм.
Слюда	Флогопит, >50% (Табл. 3 ГОСТ 6120-75; пластинки 20, 15, 10, 6 мм)
Связующее	Масляно-глифталевый лак (светлый), 10–25%

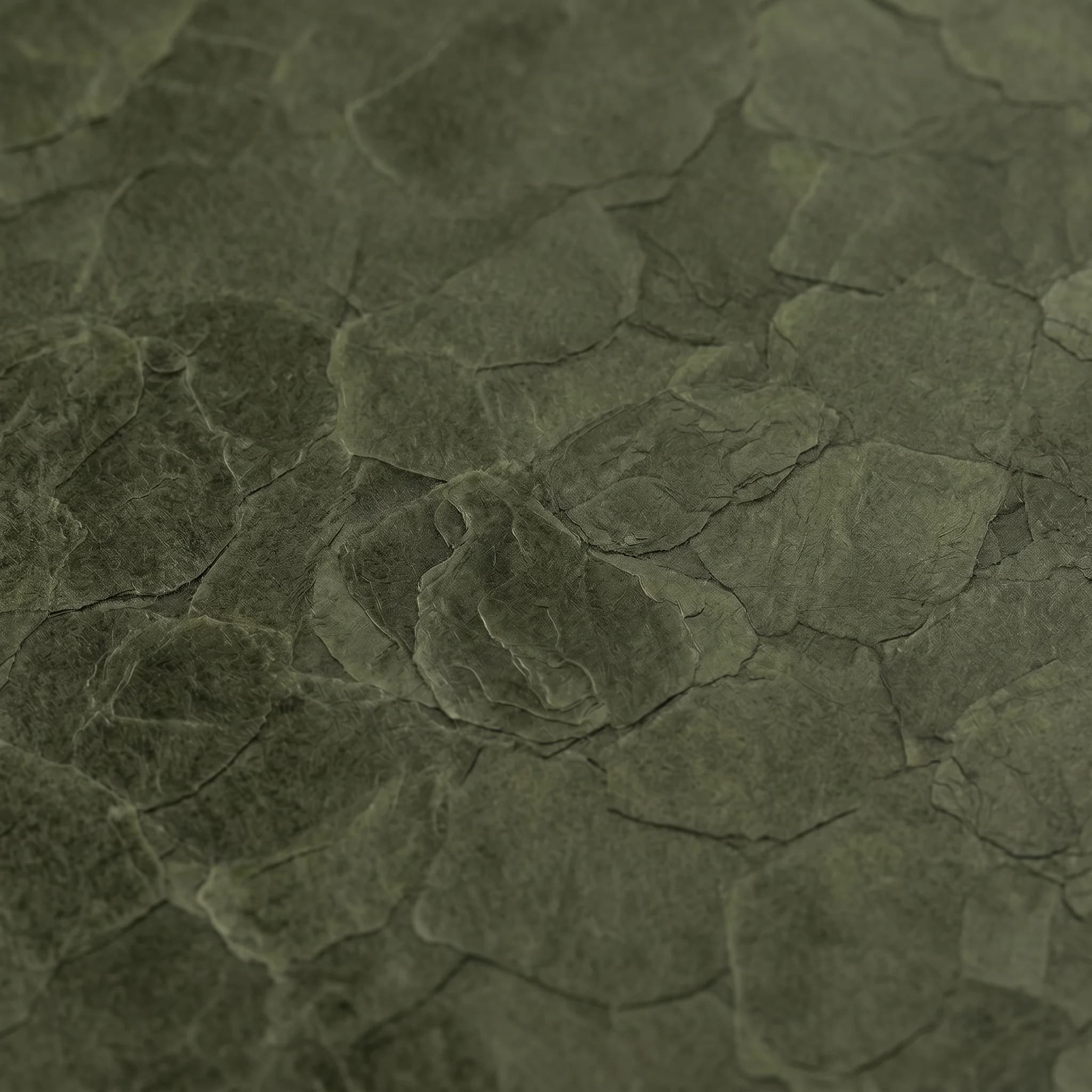

Подложка	Тонкая бумага (калька) с двух сторон листа
Летучих веществ	≤10%
Электрическая прочность	≥17 / ≥16 кВ/мм (ВС/1С, Табл. 3 ГОСТ 6120-75) · пробивное ≥3,8 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,695 кг (Прил. 2 ГОСТ 6120-75, без подложки)
Радиус изгиба	Ø 40 мм (радиус изгиба 20 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГФС-ББ 0,40 мм

Толщина 0,40 мм — рабочий типоразмер для прокладок в крупных сухих трансформаторах и реакторах класса B. Пробивное напряжение ≥3,8 кВ (Табл. 4 ГОСТ 6120-75 для ББ) открывает применение в изоляции до 6 кВ с многослойной укладкой. В отличие от 0,30 мм, где пробивное «застряло» на ≥2,7 кВ по стандарту, 0,40 мм даёт реальный прирост электропрочности — в 1,4 раза при увеличении толщины в 1,33 раза.

Основное применение — межобмоточные и межфазные прокладки в сухих силовых трансформаторах собственных нужд электростанций. Трансформаторы ТСЗ-400, ТСЗ-630, ТСЛ-630, ТСЛЗ-1000 на напряжение 6–10 кВ и вторичное 0,4 кВ. Устанавливаются на ТЭС, АЭС, ГРЭС для питания собственных нужд (насосы, вентиляторы, системы управления) — где трансформатор должен работать в безопасном сухом исполнении, не содержащем горючих жидкостей. 0,40 мм ГФС-ББ — одна из основных прокладок между обмотками ВН и НН таких трансформаторов, формирующая геометрию межобмоточного промежутка.

Вторая ниша — прокладки в крупных сухих токоограничивающих реакторах сетей 6 и 10 кВ. Реакторы РБД-6, РБД-10, РТСТ-10, РТТ-10 на станциях и подстанциях с номинальным током 1000–2500 А и индуктивностью 0,4–1,2 Ом. Конструктивно — катушки на эпоксидном каркасе с воздушным охлаждением. Прокладки 0,40 мм ГФС-ББ закладываются между витками катушки в лобовых частях и в переходах между секциями. Электрическая нагрузка на прокладку — до 2–3 кВ при коммутационных переходных процессах в сети; двуслойная укладка даёт требуемый запас.

Третье применение — прокладки под выводными гнёздами и клеммниками высоковольтных сухих аппаратов. КРУ, КСО, КСВУ — комплектные распределительные устройства 6/10 кВ с сухой изоляцией. В позициях, где шины разъёмных соединений проходят сквозь изоляционную панель, востребован прокладка для компенсации механических допусков и локальной изоляции заземлённых частей корпуса от токоведущих. 0,40 мм ГФС-ББ — типовая размер по толщине для таких прокладок в изделиях до 10 кВ.

Климат у вас континентальный, перепад между летом и зимой большой. Для слюдопласта это нормальный режим — параметры стабильны.

Сравнение толщин ГФС-ББ

Толщина	Пробивное
0,20 мм	≥2,3 кВ	Подробнее
0,25 мм	≥2,7 кВ	Подробнее
0,30 мм	≥2,7 кВ	Подробнее
0,40 мм	≥3,8 кВ	← вы здесь
0,50 мм	≥5,0 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГФС-ББ 0,40—20—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГФС-ББ 0,40—20—1 ГОСТ 6120-75

Вопросы и ответы

Почему между 0,30 и 0,40 мм пробивное растёт (2,7 → 3,8), а между 0,25 и 0,30 — нет?

Это соответствует нормативным точкам Табл. 4 ГОСТ 6120-75 для ББ-марок. Между 0,30 и 0,40 норматив поднимается с 2,7 до 3,8 кВ (прирост 41%). Это «ступенька» в таблице отражает реальную физику мелкопластинчатого композита с бумажной подложкой: при увеличении толщины от 0,30 до 0,40 мм растёт количество пластинок в стопке, улучшается статистика распределения микродефектов, нормируемое пробивное растёт быстрее, чем размер по толщине. Между 0,25 и 0,30 в стандарте нормативной разницы нет — обе точки нормируются на ≥2,7 кВ. На 0,50 мм эффект сохраняется (≥5,0 кВ, прирост 32% при увеличении толщины на 25%).

Можно ли использовать 0,40 мм как пазовую изоляцию в сухом реакторе 10 кВ?

Можно — как одну из составляющих многослойной изоляции, но не как самостоятельную пазовую изоляцию. При пробивном ≥3,8 кВ и требуемом запасе для 10 кВ k_зап = 10, нужно U_пр ≥ 100 кВ — это 26 слоёв 0,40 мм или эквивалент. Реальная практика: основная изоляция в сухом реакторе 10 кВ обеспечивается воздушным промежутком между витками (≈10–20 мм) и литой эпоксидной оболочкой катушки; миканит ГФС-ББ 0,40 мм работает как локальная межвитковая прокладка, а не как полный изолирующий барьер.

Среди заказчиков в Челябинске — ЧМК (Мечел), ЧЭМК. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Что делать, если партия 0,40 мм в реальности имеет толщину 0,38 мм по микрометру?

Допуск высшего сорта для 0,40 мм по ГОСТ 6120-75 — ±0,07 мм, то есть фактическая размер по толщине может быть от 0,33 до 0,47 мм. 0,38 мм укладывается в допуск. Для 1-го сорта допуск ±0,15 мм — фактическая толщина 0,25–0,55 мм. Если геометрия паза рассчитана на строго 0,40 мм, заказывайте высший сорт для минимизации разброса и укажите в спецификации желаемый характер отклонения (например, «толщина не менее 0,38 мм» — для обеспечения минимальной расчётной электропрочности).

Подробнее о марке ГФС-ББ (применение в сухих трансформаторах и реакторах, отличие от обычного ГФС, нормативные источники) — в описании категории.

Заказать ГФС-ББ 0,40 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка за 24 часа. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.
