Купить миканит гибкий ГМЧ-ББ 0,4 мм ГОСТ 6120-75 в Челябинске для электромашиностроительных предприятий

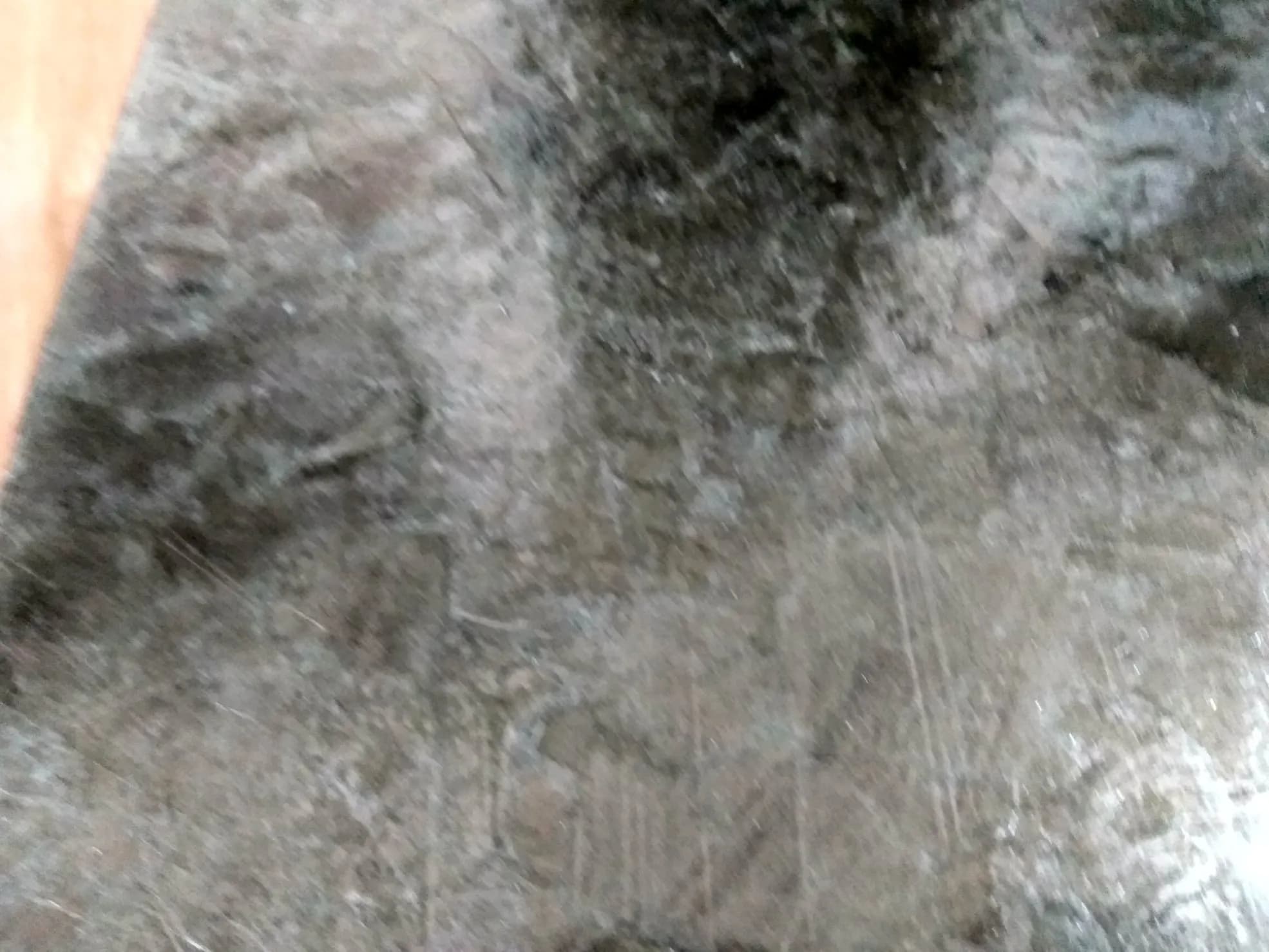

Миканит гибкий ГМЧ-ББ 0,40 мм по ГОСТ 6120-75 — листовой электроизоляционный продукт на основе мусковита с битумно-масляным (чёрным) связующим и бумажной подложкой с двух сторон. Производство наша компания с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Пазовая изоляция крупных асинхронников при безпропиточном восстановлении — рабочая размер по толщине для машин АИР 160–200 и ремонтной перемотки компрессорных и вентиляторных приводов.

Технические характеристики

Толщина / допуск	0,40 мм · ±0,07 мм (ВС) / ±0,15 мм (1С)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм.

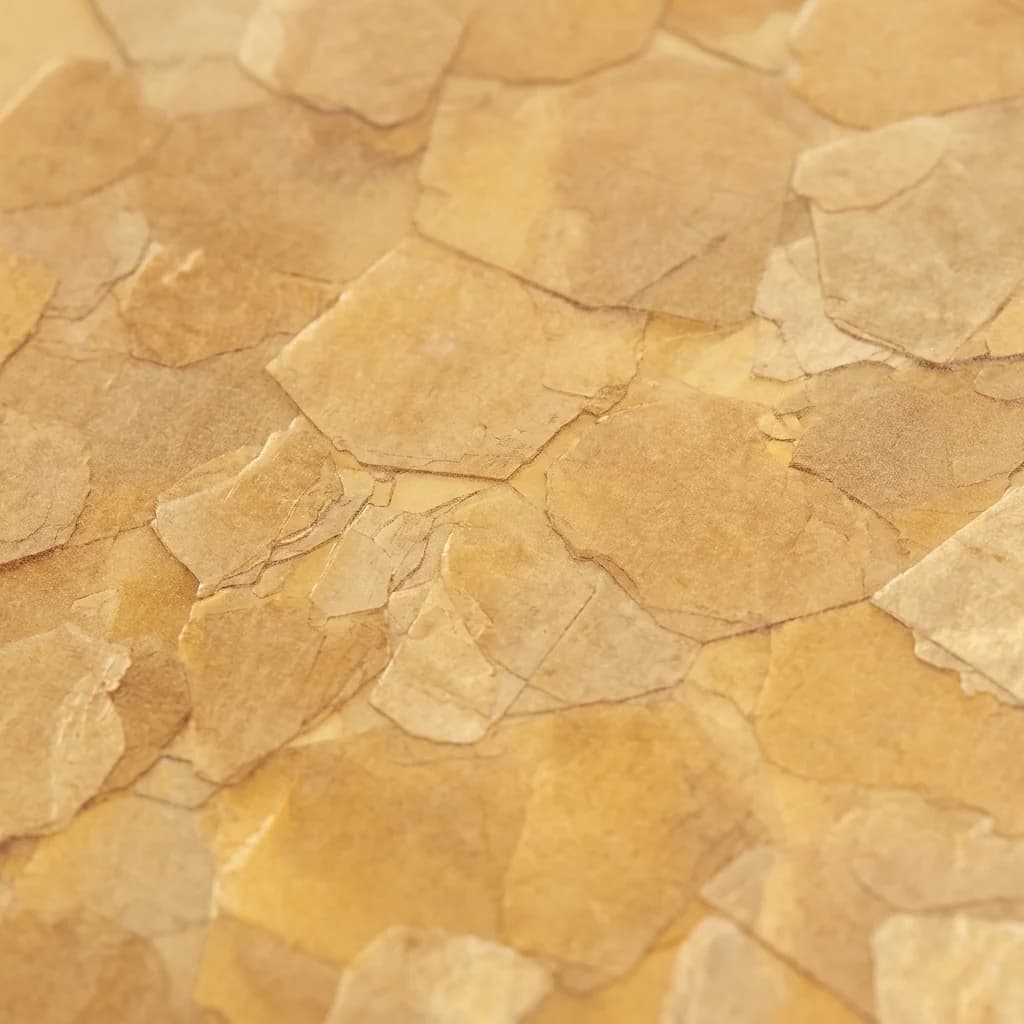

Слюда	Мусковит, >50% (Табл. 3 ГОСТ 6120-75). Пластинки 15–10 мм
Связующее	Битумно-масляный лак (чёрный), 15–25%; бумага с двух сторон
Летучих веществ	≤10%
Электрическая прочность	≥17 / ≥16 кВ/мм (ВС/1С) · пробивное ≥3,8 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,660 кг (Прил. 2 ГОСТ 6120-75, для оклеенного миканита)

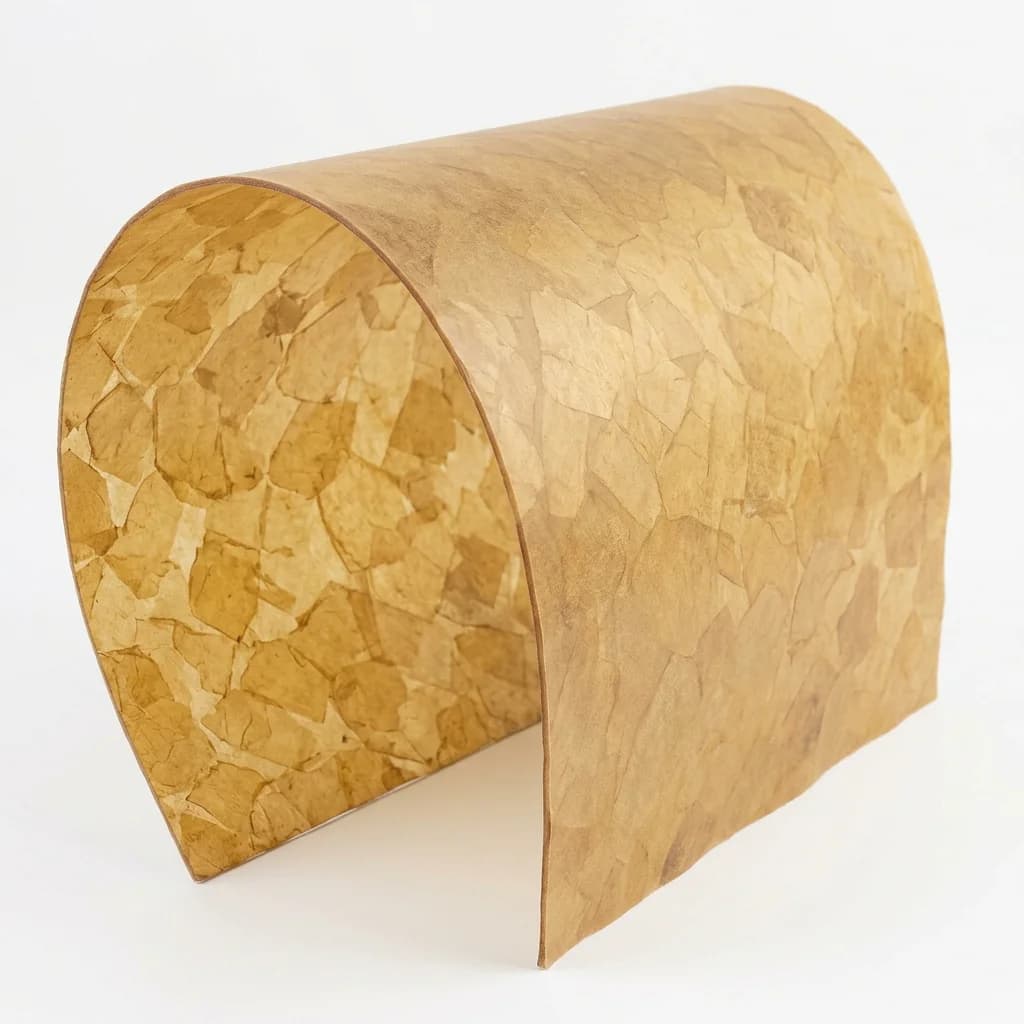

Радиус изгиба	Ø 40 мм (радиус 20 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГМЧ-ББ 0,40 мм

Размер по толщине 0,40 мм — рабочая пазовая изоляция крупных асинхронных двигателей при безпропиточном ремонте. Пробивное ≥3,8 кВ даёт запас k_зап ≈ 5–6 для двигателей на 660 В, характерных для промышленных приводов большой мощности. При такой толщине безпропиточная изоляция остаётся экономически и технологически оправданной как альтернатива пропиточной.

Заказать материал в Челябинске просто: оформите заявку, отгрузим в день оплаты, привезём за 3-5 дней.

Основная сфера — ремонт асинхронных двигателей габаритов 160–200 серий АИР и 4А (мощности 11–45 кВт). Эти машины применяются в промышленных приводах насосно-компрессорного оборудования, вентиляторных установок, конвейерных линий, и при ремонте в условиях отсутствия пропиточного цеха ГМЧ-ББ 0,40 мм закрывает всю потребность пазовой изоляции. Битумно-масляное связующее обеспечивает повышенную адгезию к металлу пазовой стали без вакуумной обработки — решающий фактор для цехового ремонта.

Второе характерное применение — электроприводы компрессоров и вентиляторов общепромышленного назначения: поршневые компрессоры ЦНД, ЦВД; винтовые ВКТ; вентиляторы ВД, ДН крупных котельных установок; нагнетатели сжатого воздуха для пневмосистем. В этих применениях двигатель работает в стабильном длительном режиме без частых коммутационных перенапряжений, и запас электрической прочности ГМЧ-ББ 0,40 мм (3,8 кВ) при напряжении обмотки 380–660 В более чем достаточен.

Третье применение — машины серий 4АЗМ, А4 и АИРМ габаритов 160–225 для мощных насосных станций (приводы насосов Д, К, центробежных насосов водоснабжения), для дробильного и размольного оборудования горнодобывающих предприятий. При их ремонте без вакуумной пропитки толщина 0,40 мм даёт основную пазовую защиту, а 0,25 мм используется как межвитковая прокладка для усиления изоляции в отдельных критичных зонах.

Сравнение толщин ГМЧ-ББ

Толщина	Пробивное
0,20 мм	≥2,3 кВ	Подробнее
0,25 мм	≥2,7 кВ	Подробнее
0,30 мм	≥2,7 кВ	Подробнее
0,40 мм	≥3,8 кВ	← вы здесь
0,50 мм	≥5,0 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГМЧ-ББ 0,40—15—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГМЧ-ББ 0,40—15—1 ГОСТ 6120-75

Вопросы и ответы

Почему при прыжке с 0,30 на 0,40 мм пробивное растёт с 2,7 до 3,8 кВ, а между ними (0,35 мм) нет нормы?

Таблица 4 ГОСТ 6120-75 для ББ-вариантов нормирует пробивное только в сетке 0,20; 0,25; 0,30; 0,40; 0,50 мм. Промежуточная 0,35 мм в нормированной таблице отсутствует — в оригинале стандарта такие промежуточные толщины считались избыточными для массового применения. Для 0,35 мм пробивное измеряется непосредственно на образцах конкретной партии и указывается в паспорте изделия; заменять паспортное значение расчётом по линейной интерполяции между 0,30 и 0,40 мм в спецификации нельзя.

Можно ли использовать ГМЧ-ББ 0,40 мм в высоковольтных двигателях на 3 кВ?

Нет. При U_ном = 3000 В и пробивном 3,8 кВ запас k_зап ≈ 1,3 — это ниже любого допустимого уровня для электрических машин (обычно требуется k_зап ≥ 5). Для высоковольтных машин 3–10 кВ востребован корпусная изоляция на основе слюдяных лент с вакуумной пропиткой, а не листовой миканит ББ-варианта.

Челябинск — это машиностроение и энергетика. ЧМК (Мечел), ЧЭМК и другие производства работают с электроизоляцией постоянно.

Подходит ли 0,40 мм для двигателей с частотным регулированием?

С оговорками. Частотники дают импульсные перенапряжения до 1,5–2 U_ном на фронтах коммутации ШИМ, и битумно-масляное связующее не оптимально для таких нагрузок. Для двигателей с частотным приводом рационально перейти либо на обычный ГМЧ 0,40 мм с пропиткой, либо на ГФК (класс H, кремнийорганика), который стойче к импульсным перенапряжениям и выше по термостойкости.

Подробнее о марке ГМЧ-ББ (сравнение с ГМЧ / ГФЧ-ББ / ГФК, состав, нормативные ограничения для безпропиточных систем, методика выбора толщины для ремонта без пропитки, типичные ошибки) — в описании категории.

Заказать ГМЧ-ББ 0,40 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка за 24 часа. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.
