Купить миканит гибкий ГМЧ 0,15 мм ГОСТ 6120-75 в Челябинске для электромашиностроительных предприятий

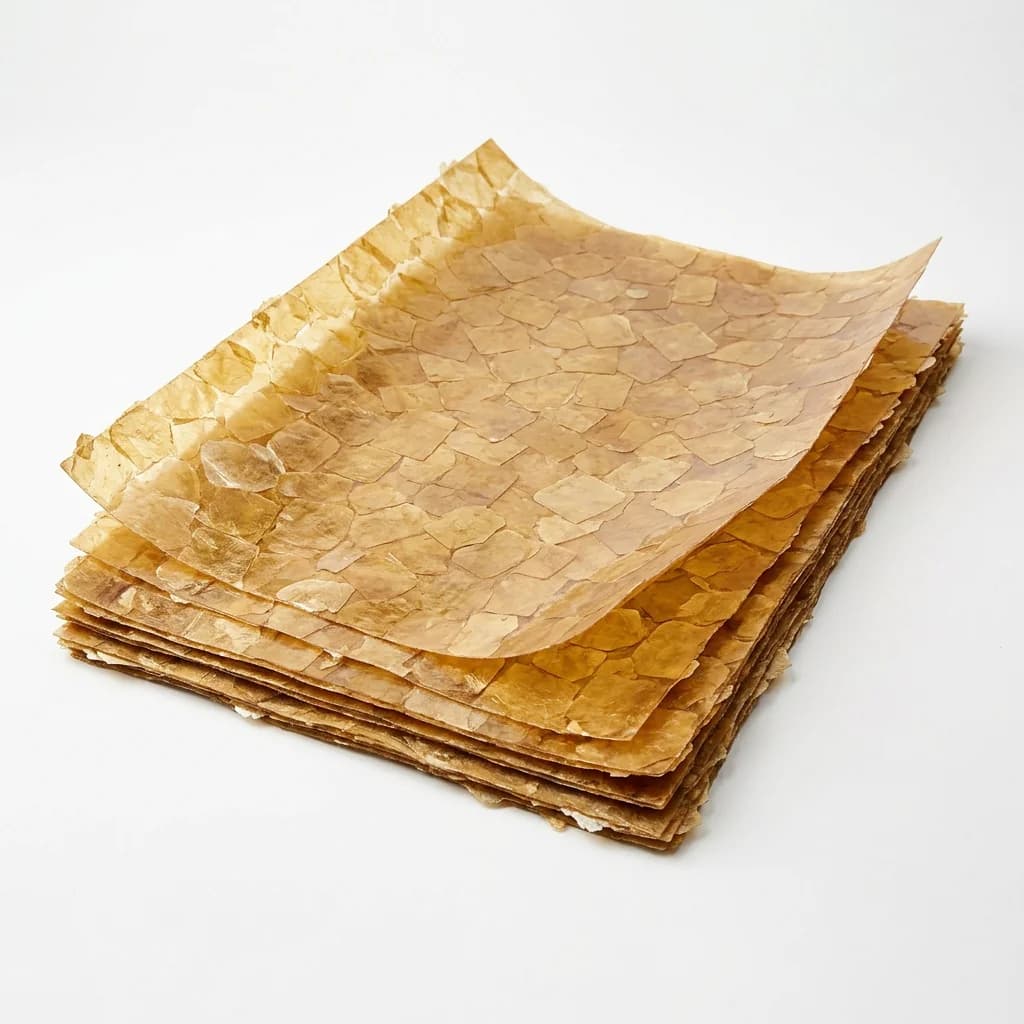

Миканит гибкий ГМЧ 0,15 мм по ГОСТ 6120-75 — тонкий листовой электроизоляционный продукт на основе мусковита с битумно-масляным чёрным лаком. Производство наша компания с паспортом качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Нижняя граница нормативного ряда ГОСТ 6120-75 — для тонкой межвитковой изоляции коллекторных машин и якорных катушек.

Технические характеристики

Толщина / допуск	0,15 мм · +0,04 / -0,03 мм (ВС) / +0,12 / -0,08 мм (1С)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм. Другие размеры — по запросу.

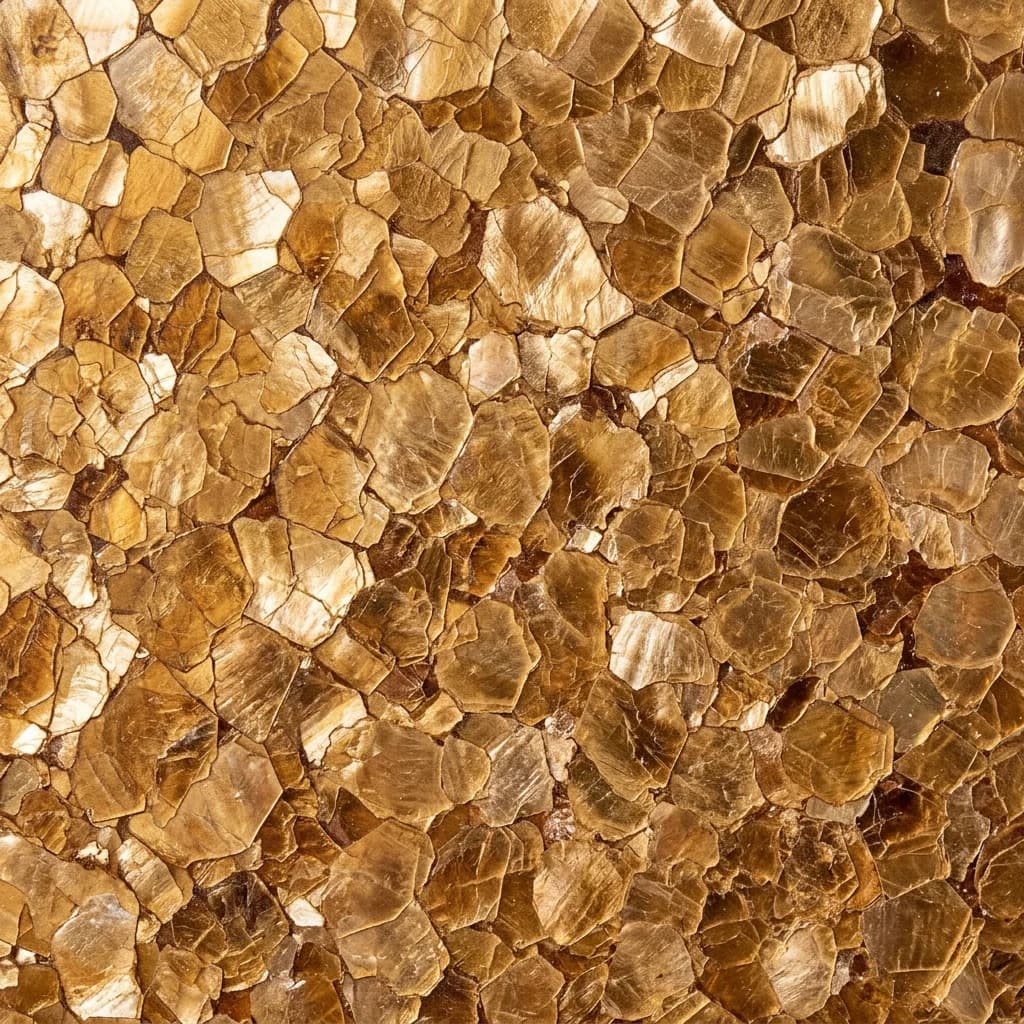

Слюда	Мусковит, 75–85% (Табл. 3 ГОСТ 6120-75)
Связующее	Масляно-битумный лак (чёрный), 15–25%
Летучих веществ	≤5%
Электрическая прочность	≥28 / ≥28 кВ/мм (ВС/1С) · пробивное ≥2,3 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,260 кг (Прил. 2 ГОСТ 6120-75, без подложки)
Радиус изгиба	Ø 15 мм (радиус изгиба 7,5 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГМЧ 0,15 мм

Размер по толщине 0,15 мм — минимум нормативного ряда ГОСТ 6120-75. Тонкий лист хорошо огибается даже вокруг острых зубцов пакета статора и ложится в пазы малого сечения без остаточных деформаций. При пробивном напряжении ≥2,3 кВ это достаточная изоляция для сетевого напряжения 380 В с запасом прочности около 6.

Челябинск — это машиностроение и энергетика. ЧМК (Мечел), ЧЭМК и другие производства работают с электроизоляцией постоянно.

Ключевая область применения — якорные катушки машин постоянного тока серии П, МП, 2П малых габаритов (П-11, П-21, П-31; МП-11, МП-22). Здесь ГМЧ 0,15 мм идёт как межвитковая изоляция в пазах, где по конструкции заложено минимальное сечение паза и габарит не даёт возможность использовать 0,20 мм. Битумное связующее даёт залипание витков без последующей вакуумной пропитки — двигатель после укладки катушек и запекания в тепле готов к установке.

Вторая область — коллекторные стартер-генераторы и машины серии СТ, СГ для автотракторной техники, дизельного транспорта, вспомогательных установок. В этих машинах исторически закладывалась битумная изоляция при сборке в заводских условиях, а при ремонте «на базе» восстанавливается теми же ГМЧ малой толщины. Для сравнения — в сетевых машинах переменного тока малых габаритов чаще задействуется ГМС 0,15 мм с последующей пропиткой.

Третье направление — бандажирование обмоток: обмотка якоря бандажируется одной-двумя лентами поверх миканитовой прокладки 0,15 мм, которая играет роль электрического барьера между стальным бандажом и медью. Здесь битум ГМЧ даёт дополнительный бонус — при нагреве двигателя лёгкая миграция битума «запечатывает» бандажный узел.

Сравнение толщин ГМЧ

Толщина	Пробивное
0,15 мм	≥2,3 кВ	← вы здесь
0,20 мм	≥2,9 кВ	Подробнее
0,25 мм	≥3,6 кВ	Подробнее
0,30 мм	≥4,2 кВ	Подробнее
0,35 мм	≥4,9 кВ	Подробнее
0,40 мм	≥5,7 кВ	Подробнее
0,45 мм	≥6,3 кВ	Подробнее
0,50 мм	≥6,8 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГМЧ 0,15—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГМЧ 0,15—50—1 ГОСТ 6120-75

Вопросы и ответы

Какая разница между 0,15 ВС и 0,15 1С у ГМЧ?

По электрической прочности для толщины 0,15 мм ВС и 1С одинаковы — оба ≥28 кВ/мм (ГОСТ 6120-75 Табл. 3). Для пазовой изоляции с плотной укладкой катушек разница в 0,1 мм между листами заметна при сборке, как результат в ответственных якорных обмотках берут ВС. Различие — только в допуске толщины: ВС имеет +0,04 / -0,03 мм, а 1С — значительно более широкий +0,12 / -0,08 мм. Для ремонта в полевых условиях как правило хватает 1С.

Подойдёт ли ГМЧ 0,15 мм для машин переменного тока?

Технически да — класс и электрическая прочность совместимы. На практике в сетевых асинхронных машинах чаще используется ГМС 0,15 мм (тот же мусковит, но с глифталевым светлым лаком) — потому что эти машины идут в производственную вакуумно-нагнетательную пропитку, а ГМЧ с битумом для пропитки не предназначен. Если ремонтируете асинхронную машину без пропитки (полевой ремонт, сельхозтехника, возбудитель) — ГМЧ 0,15 мм уместен.

Можно ли согнуть 0,15 мм под прямой угол?

Доставка в Челябинске обычно 3-5 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

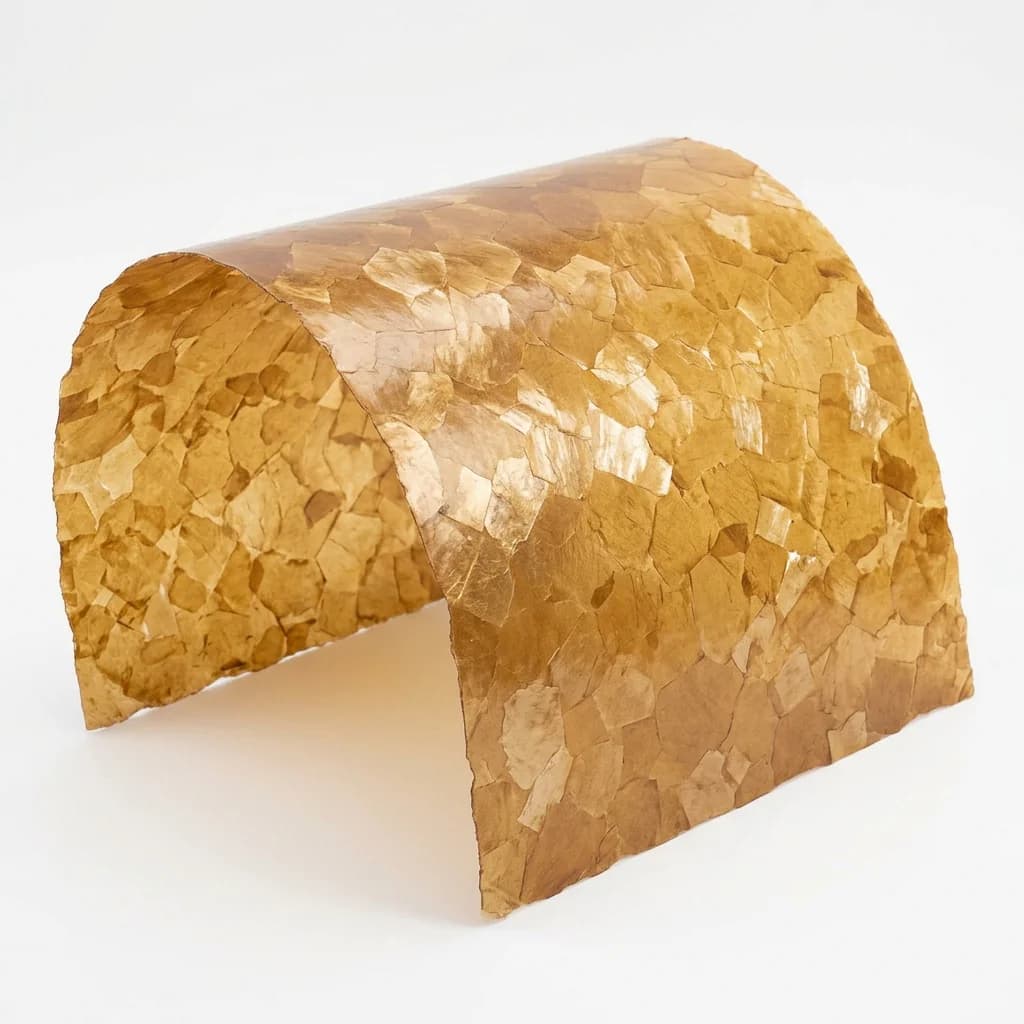

На оправке Ø 15 мм (радиус 7,5 мм) — гибкость гарантируется ГОСТом без расслаивания. На меньшем радиусе возможны микротрещины в слюдяных чешуйках с локальным снижением электрической прочности. Для перегиба под прямой угол рекомендуется делать надрез-биговку со стороны внутреннего угла или использовать две полосы в стык с перекрытием.

Подробнее о марке ГМЧ (сравнение с ГМС / ГФС / ГФЧ / ГФК, битумное связующее vs глифталевое, применение без пропитки, импортные аналоги, типичные ошибки при использовании) — в описании категории.
