Купить миканит термоупорный ТПМ ТУ в Челябинске для электромашиностроительных предприятий

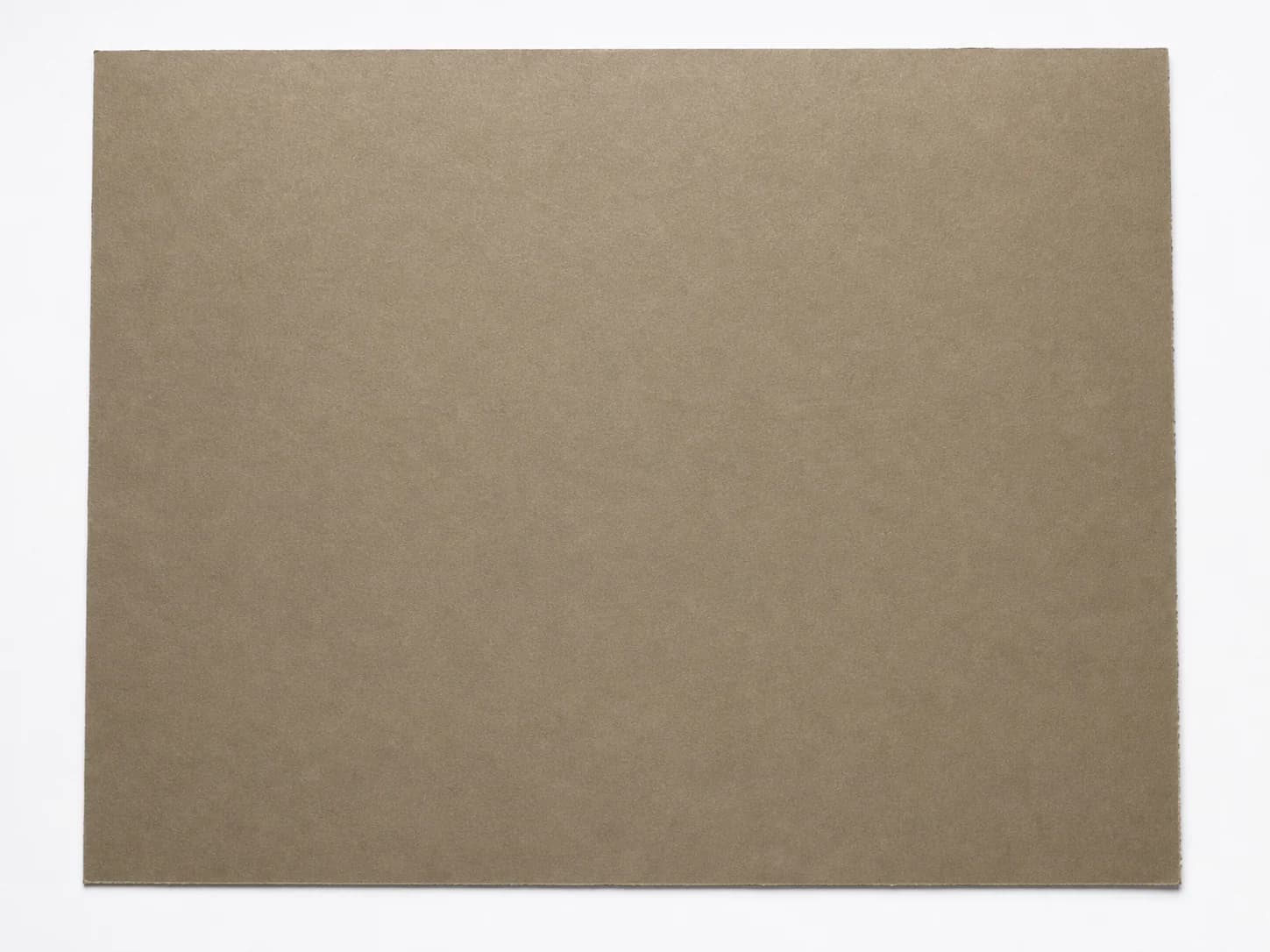

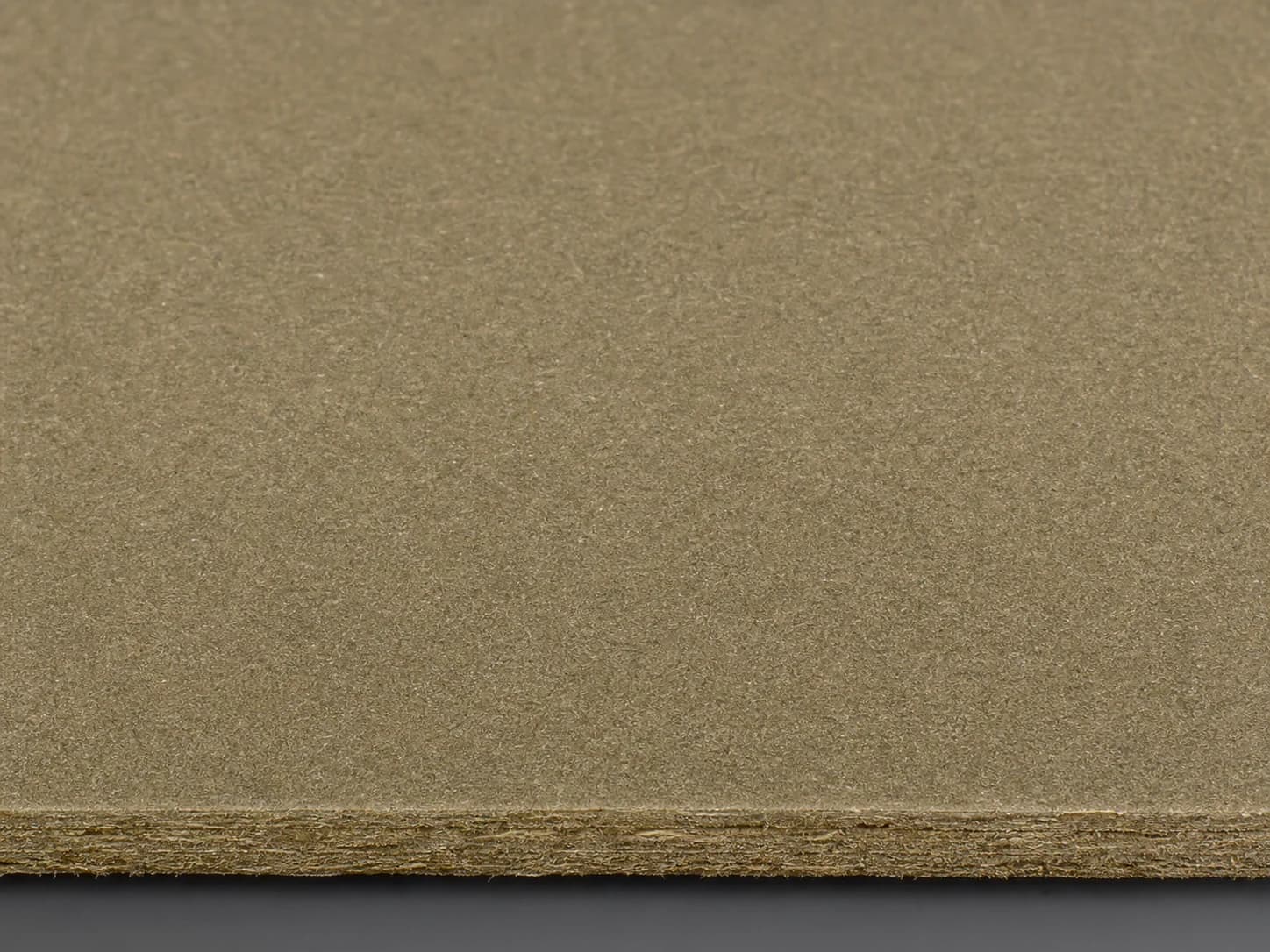

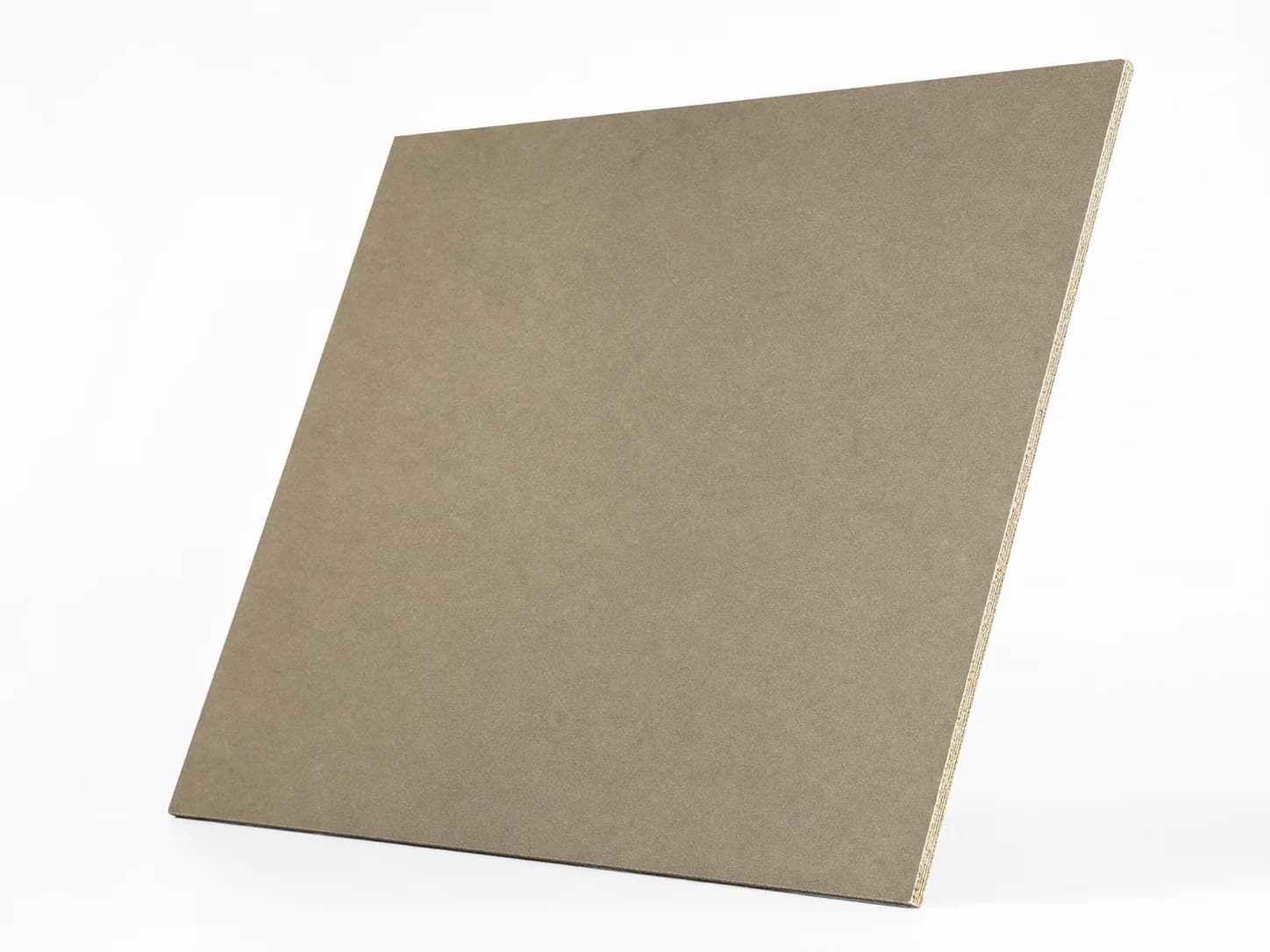

Миканит термоупорный ТПМ по ТУ 273314-024-32394549-2018 — жёсткий листовой диэлектрический продукт из щипаной слюды-мусковита на фосфатном (неорганическом) связующем. Рассчитан на длительную работу при температуре до 400 °C, кратковременно — до 600 °C. Приобрести миканит ТПМ напрямую у производителя — ООО «ИзолитПром», Красноярск: весь нормативный ряд толщин от 0,10 до 10,0 мм, по спецзаказу — до 50,0 мм, паспорт качества с каждой партией. Задействуется как экономичная термоупорная электроизоляция в бытовых и промышленных нагревательных приборах, утюгах, кофемашинах, электроплитках, тепловентиляторах, маломощных ТЭНах и других устройствах, где рабочая температура не превышает 400 °C.

Что означает марка ТПМ

Буквенное обозначение по разделу 1 ТУ 273314-024-32394549-2018:

• Т — термоупорный (по назначению — для работы при длительно повышенной температуре, термоупорное семейство по ТУ 024 включает две марки: ТПФ и ТПМ)
• П — прокладочный (форма изделия — жёсткие листы для прокладок, шайб, изоляционных элементов в нагревательных узлах)
• М — мусковит (тип слюды — калиево-алюминиевая слюда с предельной длительной рабочей температурой 400 °C; флогопитовый аналог ТПФ в той же серии ТУ рассчитан на 500 °C)

По ГОСТ 8865-93 (IEC 60085) ТПМ относится к классу нагревостойкости C — так же как флогопитовая ТПФ. Класс C включает все неорганически связанные изоляционные материалы с рабочей температурой выше 180 °C, а не конкретный диапазон. Различие ТПФ и ТПМ — не в классе, а в максимальной длительной температуре: ТПФ держит 500 °C, ТПМ — 400 °C.

Покупают у нас в Челябинске такие предприятия как ЧМК (Мечел), ЧЭМК. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

Мусковит на фосфатном связующем — экономичный термоупор

Мусковит (калиево-алюминиевая слюда по ГОСТ 3028-78) в 1,5–2 раза дешевле флогопита при эквивалентных диэлектрических свойствах при комнатной температуре. Разница проявляется в термической стойкости: мусковит начинает выделять кристаллизационную воду при 500–600 °C, что при длительных нагревах постепенно снижает электрическую прочность. Именно как результат предел ТПМ по ТУ 273314-024 установлен на 400 °C — с запасом до начала водоотдачи мусковита.

На практике 400 °C закрывает значительную часть рынка бытовых нагревателей и маломощных промышленных устройств: от утюгов (рабочая тепловой режим подошвы 180–220 °C) до тепловентиляторов (нагреватель 300–380 °C). Брать в такие задачи ТПФ экономически нецелесообразно — разница в цене не окупается, а рабочий резерв по температуре всё равно определяется корпусом и конструкцией прибора, а не миканитом.

Технические характеристики ТПМ

Стандарт	ТУ 273314-024-32394549-2018
Тип слюды	Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда)
Связующее	Фосфатное (неорганическое); ≤10% массы (табл. 2 ТУ)
Содержание слюды, не менее	90% массы
Плотность	2,05–2,15 г/см³
Длительная рабочая температура, не менее	400 °C
Кратковременная рабочая температура, не менее	600 °C
Термическая потеря массы при 600 °C, не более	2%
Прочность на изгиб, не менее	40 МПа
Водопоглощение за 24 ч при 23 °C, не более	1,5%
Электрическая прочность, не менее	8 кВ/мм
Уд. объёмное электрич. сопротивление при 23 °C	≥10¹² Ом·см
Уд. объёмное электрич. сопротивление при 500 °C	≥10⁸ Ом·см
Предел огнестойкости	90V0
Дымообразующее испытание, не более	4 с
Класс нагревостойкости	C (>180 °C, неорганическое связующее)
Рабочее напряжение	до 380 В, переменный/постоянный ток, 50 Гц
Толщины (нормативный ряд)	0,10; 0,15; 0,20; 0,30; 0,50; 0,80; 1,00; 1,50; 2,00; 3,00; 5,00; 6,00; 8,00; 10,00 мм
Толщины по спецзаказу	до 50,0 мм (п. 1.2 ТУ)
Стандартные размеры листов	600×1000 мм и 1000×1200 мм (±15 мм)
Гарантийный срок хранения	12 месяцев с даты изготовления

Условное обозначение при заказе

По п. 1.4 ТУ 273314-024 в обозначение входят: марка, толщина, размер листа, обозначение ТУ. Примеры для ТПМ:

ТПМ толщиной 1,5 мм, лист 600×1000 (типовой для бытовых нагревателей)	Миканит ТПМ 1,50 600×1000 ТУ 273314-024-32394549-2018
ТПМ толщиной 0,3 мм, лист 1000×1200 (тонкая межслойная изоляция)	Миканит ТПМ 0,30 1000×1200 ТУ 273314-024-32394549-2018
ТПМ толщиной 3 мм, стандартный лист 1000×1200 (конструкционные изоляторы)	Миканит ТПМ 3,00 1000×1200 ТУ 273314-024-32394549-2018

Сравнение марок термоупорного миканита

Марка	Слюда	Длит. t°	Кратк. t°	Электропрочн.	Толщины	Размер	Когда выбирать
ТПФ (ТУ 024)	Флогопит	500 °C	700 °C	>10 кВ/мм	0,10–10 мм	600×1000, 1000×1200	ТЭНы, печи, термооборудование свыше 400 °C
ТПМ (ТУ 024)	Мусковит	400 °C	600 °C	>8 кВ/мм	0,10–10 мм	600×1000, 1000×1200	Бытовые нагреватели, маломощные ТЭНы, экономичная замена ТПФ до 400 °C
ТПФ (ТУ 21-25-30-79)	Флогопит	500 °C	~550 °C	≥5 кВ/мм	0,5–20 мм	560×310	Ремонт оборудования советского выпуска, широкие толщины до 20 мм
ТПМ (ТУ 21-25-30-79)	Мусковит	400 °C	~450 °C	≥4 кВ/мм	0,5–20 мм	560×310	Ремонт бытовой техники по старым чертежам, формат 560×310

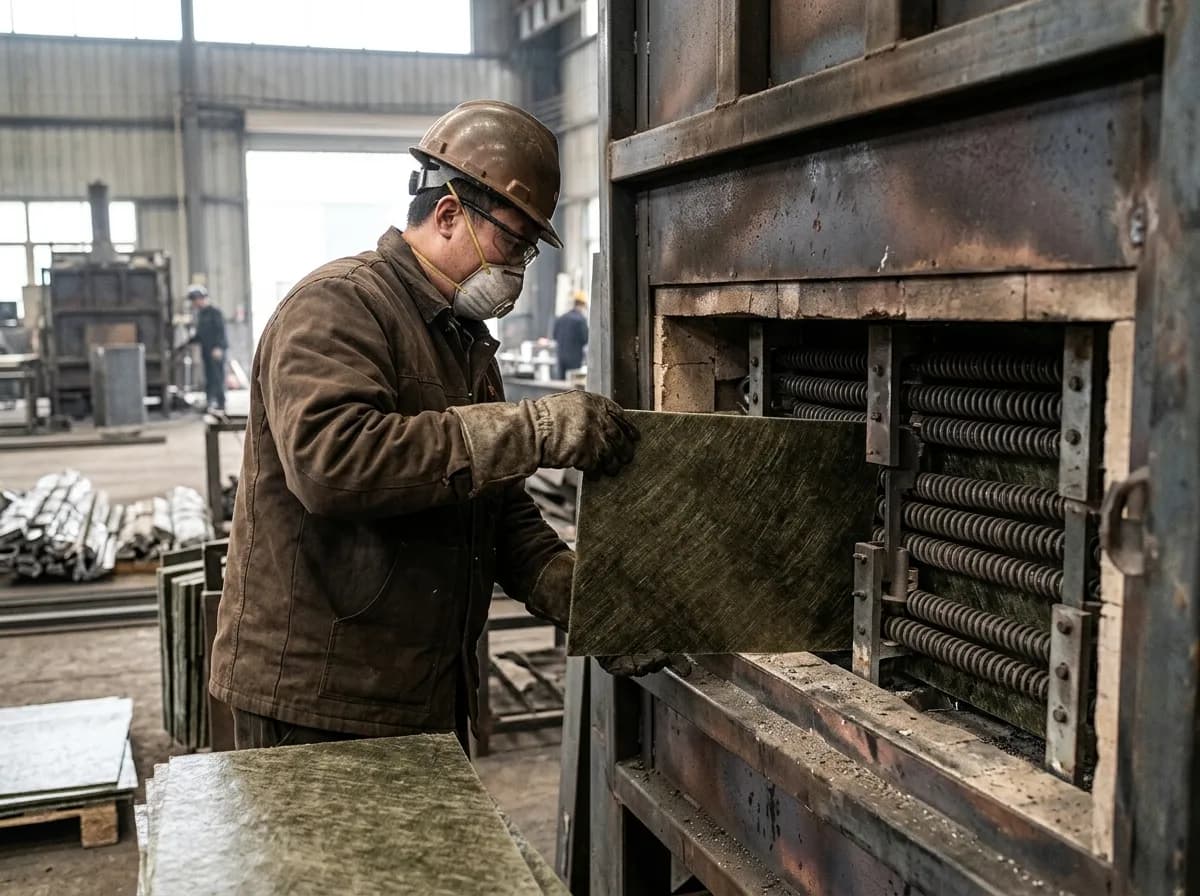

Где применяется ТПМ

Основная ниша мусковитового термоупорного миканита — приборы и узлы, где рабочая температура не превышает 400 °C, но требуется устойчивая электроизоляция при циклических нагревах и класс нагревостойкости выше обычных прокладочных миканитов (ПМГ/ПФГ класс B, 130 °C; ПФК класс H, 180 °C).

Бытовая электротехника — самый массовый потребитель ТПМ. Подошвы утюгов с паром (рабочая тепловой режим 180–220 °C, пиковая 240 °C) применяют ТПМ 0,30–0,80 мм как изолятор между нагревательным элементом и металлическим корпусом. Кофемашины с нагревательными бойлерами, тостеры, сендвичницы, вафельницы — задачи с аналогичным температурным режимом и требованием к компактности: ТПМ 0,50–1,00 мм задействуется в подставках ТЭНов и прокладках термостатов. Электроплиты и варочные панели с открытыми нагревателями — ТПМ 1,00–2,00 мм как изолятор в узлах крепления спиральных нагревателей.

Тепловые вентиляторы, конвекторы, инфракрасные обогреватели — нагревательные элементы работают в диапазоне 250–380 °C, ТПМ гарантирует изоляцию корпуса от спирали. Обычно применяются листы 1,00–3,00 мм в качестве прокладок и изолирующих пластин, 0,30–0,50 мм — для гибких межслойных изоляций обмотки вентилятора.

Маломощные промышленные ТЭНы и нагреватели 220/380 В — станочные ТЭНы систем охлаждения, нагреватели в лабораторном оборудовании, промышленные тепловые завесы, локальные обогреватели производственных помещений. ТПМ здесь применяется как более дешёвая альтернатива ТПФ в задачах, где длительная температура заведомо ниже 400 °C и есть запас на случай нештатных режимов.

Как выбрать толщину ТПМ

Выбор толщины для ТПМ определяется типом прибора и номинальной мощностью нагревателя:

• 0,10–0,20 мм — тонкая межслойная изоляция в обмотках маломощных двигателей вентиляторов, изолирующие пластины под термопары в бытовой технике (утюги с датчиками температуры, мультиварки).
• 0,30–0,50 мм — подошвы утюгов, прокладки в основаниях ТЭНов кофемашин и кулеров, изолирующие пластины под нагревательные элементы тостеров и вафельниц, регуляторы температуры до 300 °C.
• 0,80–1,00 мм — прокладки тепловентиляторов и конвекторов, изоляторы в блоках крепления спиральных нагревателей электроплит, прокладки под термопредохранители.
• 1,50–2,00 мм — конструкционная электроизоляция в маломощных промышленных ТЭНах до 3 кВт, подставки нагревателей в сушильном и лабораторном оборудовании, изолирующие основания контакторов.
• 3,00–5,00 мм — опорные пластины в промышленных обогревателях, изоляторы в щитовом оборудовании, подставки под нагреватели тепловых завес.
• 6,00–10,00 мм — крупные изолирующие блоки в промышленном отопительном оборудовании, несущие изоляционные подставки и барьеры, по индивидуальному техзаданию.

Частые вопросы о миканите ТПМ

Почему у ТПМ предел 400 °C, а у ТПФ — 500 °C, если связующее одинаковое?

Заказать материал в Челябинске просто: оформите заявку, отгрузим в день оплаты, привезём за 3-5 дней.

Разницу задаёт слюда. Флогопит содержит существенно меньше связанной воды и сохраняет структуру до 800–900 °C. При длительном нагреве это приводит к ухудшению электрических характеристик и потере механической прочности материала. Мусковит при 500 °C и выше начинает отдавать кристаллизационную воду, которая содержится в его решётке (около 4,5% массы). По ТУ 273314-024 пределы установлены с учётом этого явления: ТПМ — 400 °C длительно (с запасом до начала водоотдачи мусковита), ТПФ — 500 °C.

Заменяет ли ТПМ обычный прокладочный ПМГ по ГОСТ 6121-75 в нагревательных приборах?

Да, в задачах с рабочей температурой выше 130 °C (предел класса B для ПМГ на глифтале) — ТПМ обязателен. ПМГ и ПФГ при длительном нагреве выше 130 °C быстро теряют изоляционные свойства из-за термодеструкции глифталевого связующего. В утюгах, тепловентиляторах, электроплитах применение ПМГ/ПФГ — ошибка проектирования. ТПМ — правильный выбор для зон 130–400 °C.

Можно ли использовать ТПМ в новых разработках или это «советский» материал?

ТУ 273314-024 — современная техдокументация (введена в 2018 году), ТПМ активно производится и задействуется в текущих разработках бытовой и промышленной нагревательной техники. Многие китайские аналоги (rigid muscovite mica sheet по IEC 60371-3-3) по параметрам соответствуют нашему ТПМ. В российском сегменте это базовый продукт для задач до 400 °C, импортозамещение функции китайских и европейских мусковитовых плит.

Что выгоднее — ТПМ или ТПФ, если тепловой режим близка к 400 °C?

При стабильной температуре до 400 °C и умеренном циклическом режиме ТПМ выгоднее: мусковит дешевле флогопита, а запас по термостойкости в этом диапазоне ТПМ даёт достаточный. Если же режим пиковый (редкие нагревы до 500–600 °C) или есть риск длительного выхода за 400 °C — нужен ТПФ. Граничный сценарий — спросить у продавца паспортные значения конкретных партий: иногда партия ТПМ имеет запас, позволяющий работать немного выше номинала.

Хранение и обработка отличаются от ТПФ?

Требования по хранению и обработке идентичны для обеих марок: сухое помещение, t≤35 °C, влажность ≤80%, обработка с вентиляцией, респираторы ШБ-1 при резке и сверлении (п. 4.4 ТУ). Мусковит чуть хрупче флогопита при сверлении — свёрла малых диаметров (<2 мм) могут скалывать кромку, рекомендуется снижать скорость подачи в 1,5–2 раза относительно ТПФ.

Купить миканит ТПМ по ТУ 273314-024 — цена и условия поставки

ООО «ИзолитПром» (ИНН 2464144782) производит и отгружает миканит термоупорный ТПМ со склада в Красноярске. Цена ТПМ — ориентировочно на 20–30% ниже аналогичной толщины ТПФ за счёт более доступной слюды. Точная стоимость зависит от толщины, объёма партии, размера листа и варианта раскроя — рассчитываем под конкретный заказ.

С каждой партией — паспорт качества по разделу 5 ТУ 273314-024 и паспорт качества. Стандартная отгрузка — в течение 24 часов после согласования. Доставка по России — ПЭК, «Деловые Линии», СДЭК. Оптовые условия — по согласованию с менеджером.

Приобрести ТПМ по ТУ 273314-024-32394549-2018 или запросить паспорт партии и расчёт цены — +7 (953) 585-20-07, 2852007@bk.ru.
