Слюдинит листовой гибкий Г2СКН оптом в Челябинске — для электромашиностроительных предприятий

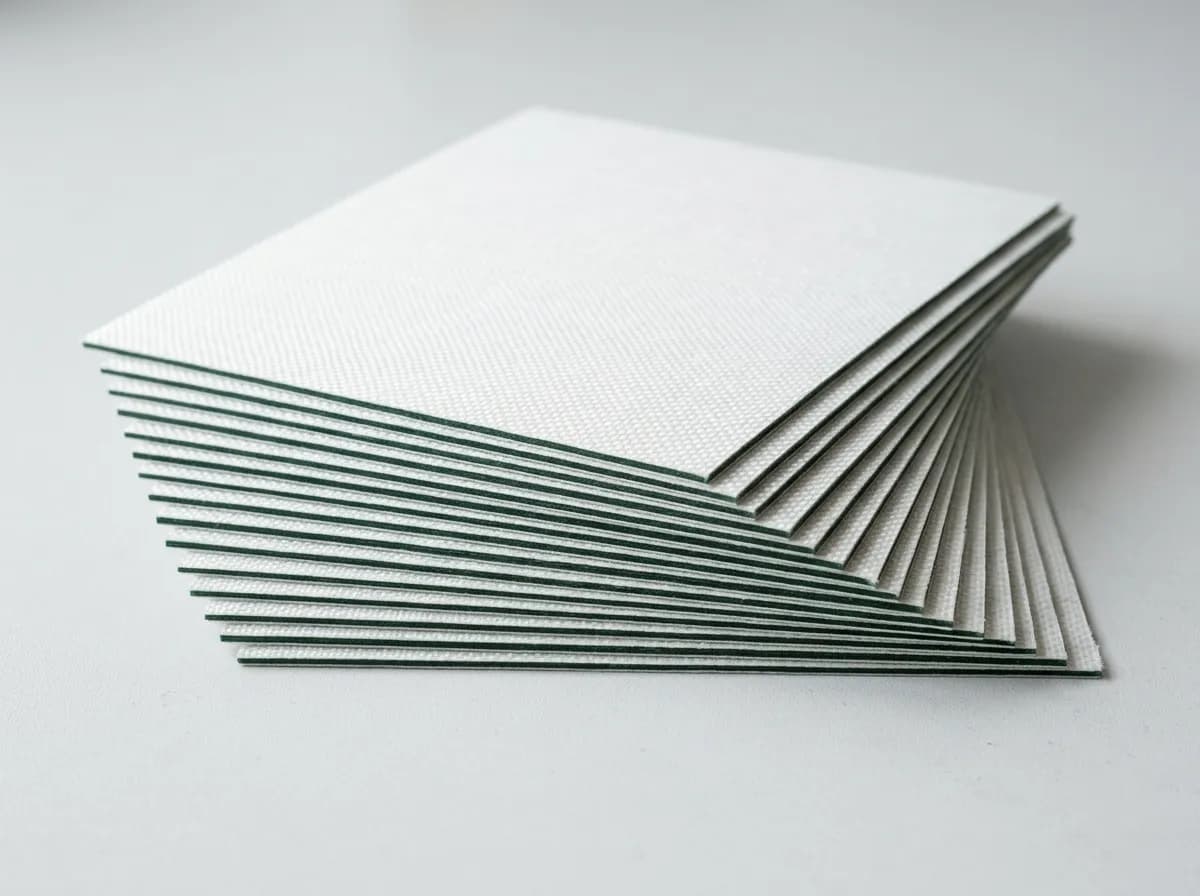

Слюдинит листовой гибкий Г2СКН по ТУ 273314-003-32394549-2018 — двусторонне армированный нагревостойкий гибкий слюдяной продукт с длительной рабочей температурой до 300 °C и максимальной электрической прочностью в исходном состоянии ≥30 кВ/мм (Таблица 6 ТУ). Сочетает преимущества двусторонней стеклотканевой подложки (как у Г2СК) и нагревостойкого исполнения (как у Г1СКН) — это продукт для самых требовательных применений: высоковольтные тяговые электродвигатели с пиковыми перегревами, электромашины специального назначения, обмотки в металлургических установках. По ГОСТ 26103-84 Г2СКН соответствует типу 415-4 (Таблица 1: толщины 0,10–0,50 мм, рабочая тепловой режим свыше 300 °C, назначение — пазовая и межвитковая изоляция электрических машин специального назначения). Купить Г2СКН — ООО «ИзолитПром», Красноярск: 10 нормативных толщин (0,20–1,00 мм), три размера листа (600×500 стандарт, 300×500 и 1000×1200 по согласованию). Паспорт качества по ТУ — в комплекте с каждой партией.

Что означает марка Г2СКН

Расшифровка по пункту 1.1 ТУ 273314-003-32394549-2018:

«В наименовании марок слюдинита буквы и цифры означают: Г — гибкий; С — слюдинит; 1 — одна подложка из стеклоткани, 2 — две подложки из стеклоткани; К — кремнийорганическое связующее; Н — нагревостойкий, В — высоконагревостойкий.»

• Г — гибкий (группа 4 по ГОСТ 26103-84)
• 2 — две подложки из стеклоткани (армирование с обеих сторон листа)
• С — слюдинитовая бумага по ГОСТ 26858-86
• К — кремнийорганическое связующее
• Н — нагревостойкий: термостабильное связующее, рассчитанное на длительную работу при 300 °C

По ГОСТ 26103-84 (Таблица 1) Г2СКН соответствует типу 415-4 — «гибкий слюдяной материал с толщиной 0,10–0,50 мм, длительной рабочей температурой свыше 300 °C, назначение — пазовая и межвитковая изоляция электрических машин специального назначения». Наша ТУ 273314-003-32394549-2018 расширяет нормативный диапазон толщин до 1,00 мм при сохранении класса нагревостойкости — это даёт инженерам возможность эксплуатировать Г2СКН для усиленной корпусной изоляции.

Г2СКН — пиковая марка ТУ по совокупности характеристик

Г2СКН одновременно объединяет две эксклюзивные особенности слюдинитовых марок ТУ 273314-003: двустороннюю армирующую подложку (как у Г2СК) и нагревостойкое исполнение (как у Г1СКН). Это даёт три ключевых преимущества:

• Максимальная электрическая прочность среди марок класса нагревостойкости свыше H — ≥30 кВ/мм исходная (Таблица 6 ТУ), как у Г1СКН в толщинах 0,12–0,15 мм, но в более широком диапазоне толщин (0,20–1,00 мм против 0,10–0,15 мм).
• Длительная рабочая температура 300 °C при двусторонней механической защите — единственная марка ТУ, объединяющая эти параметры. Г2СК (180 °C) — двусторонний, но не нагревостойкий. Г1СКН (300 °C) — нагревостойкий, но односторонний. Г2СКН закрывает обе требования сразу.
• Расширенные паспортные испытания по Таблице 6 ТУ: электропрочность при 200 °C (≥10 кВ/мм), после прогрева при 200 °C в течение 24 ч (≥15 кВ/мм). Это лабораторно подтверждает работоспособность при рабочих перегревах за пределами класса H — ценный паспортный показатель для проектирования высоковольтных тяговых электродвигателей.

Стоимость Г2СКН — самая высокая среди гибких слюдинитов нашей ТУ: на 50–80% выше базового Г1СК. Применение оправдано в задачах с одновременным требованием высоковольтной изоляции (от 6–10 кВ) и длительными перегревами свыше 200 °C — обычный случай для современных тяговых электромашин на электровозах серий 2ЭС, 3ЭС, ЭП20.

Технические характеристики Г2СКН

Производственный стандарт	ТУ 273314-003-32394549-2018 (ООО «ИзолитПром»)
Базовый ГОСТ	ГОСТ 26103-84 (Таблица 1, тип 415-4)
Длительно допустимая рабочая температура	300 °C (Таблица 1 ТУ 273314-003-32394549-2018)
Диапазон толщин по ТУ	0,20–1,00 мм (10 нормативных толщин)
Нормативный ряд толщин (п. 1.4 ТУ)	0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00 мм
Среднее предельное отклонение толщины	±0,03 мм (Таблица 6 ТУ)
Предельное отклонение в отдельных точках	±0,04 мм (Таблица 6 ТУ)
Слюдяная бумага	Слюдинитовая бумага по ГОСТ 26858-86 (типы 1 и 2, термохимическая обработка)
Подложка	Стеклоткань с двух сторон
Связующее	Термостабильное кремнийорганическое; массовая доля 20–45% (Таблица 6 ТУ)
Массовая доля слюды	Не менее 40% (Таблица 6 ТУ)
Летучие вещества	Не более 2% (Таблица 6 ТУ)
Электрическая прочность в исходном состоянии	≥ 30 кВ/мм (Таблица 6 ТУ) — максимальное значение среди марок ТУ
Электрическая прочность после перегиба	≥ 10 кВ/мм (Таблица 6 ТУ)
Электрическая прочность при 200 °C	≥ 10 кВ/мм (специальное испытание Таблицы 6 ТУ)
Электрическая прочность после 24 ч прогрева при 200 °C	≥ 15 кВ/мм (специальное испытание Таблицы 6 ТУ)
Удельное объёмное сопротивление в исходном состоянии	≥ 1·10¹¹ Ом·м (Таблица 6 ТУ)
Сопротивление после 48 ч (23 °C, 93% влажности)	≥ 1·10⁹ Ом·м (Таблица 6 ТУ)
Формат листа — стандарт	600 × 500 мм (±15 мм, п. 1.3 ТУ)
Альтернативные размеры (по согласованию)	300 × 500 мм; 1000 × 1200 мм
Гарантийный срок хранения	6 месяцев с даты изготовления
Методы испытаний	ГОСТ Р 50623-93 (МЭК 371-2-87)

Сравнение Г2СКН с другими марками ТУ 273314-003-32394549-2018

Марка	Подложка	Толщины, мм	Рабочая t°	Эл. прочность исходная	Тип по ГОСТ 26103-84
Г1СК	Одна сторона	0,10–1,00	180 °C (H)	≥ 20 кВ/мм	415-1
Г2СК	Две стороны	0,20–1,00	180 °C (H)	≥ 28 кВ/мм	415-2
Г1СКН	Одна сторона	0,10; 0,12; 0,15	300 °C	≥ 20 (0,10) / 30 (0,12–0,15) кВ/мм	415-3
Г2СКН	Две стороны	0,20–1,00	300 °C	≥ 30 кВ/мм	415-4
ГСКВ	Одна сторона	0,10–5,00	500 °C	≥ 15 (0,10–0,17) / 22 (0,20–1,00) кВ/мм	—

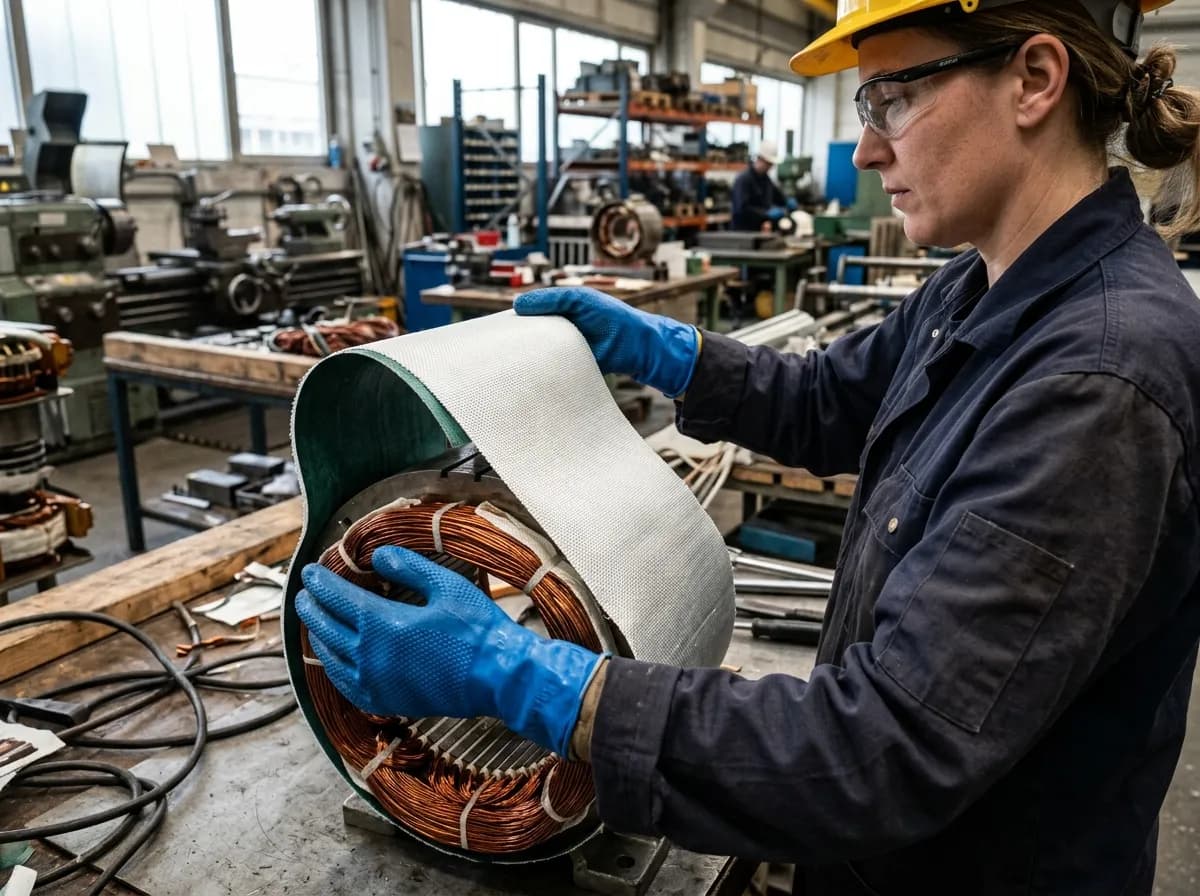

Где применяется Г2СКН

Г2СКН — продукт для пиковых применений, где одновременно требуются повышенная электрическая прочность и длительная нагревостойкость 300 °C. Типовые применения: тяговые электродвигатели магистральных электровозов (ЭП1, ЭП20, 2ЭС6, 3ЭС10) с длительными перегревами при пиковых нагрузках, обмотки силовых электродвигателей металлургических установок (приводы прокатных станов, дуговых сталеплавильных печей, миксеров горячего металла), генераторы аварийного питания и спецустановки с режимом форсирования (системы экстренного запуска, генераторы судовых дизель-электроходов, электростанции мобильных комплексов).

Применение в высоковольтной изоляции 10+ кВ при пиковых перегревах — главный сегмент рынка Г2СКН. Электропрочность ≥30 кВ/мм в исходном состоянии (Таблица 6 ТУ) даёт расчётный коэффициент запаса 3 для рабочего градиента 10 кВ/мм при напряжении 10 кВ. Двусторонняя армирующая подложка обеспечивает механическую защиту изоляции от пазовой клиновки, термоциклирования и вибрационных нагрузок — критично для тяговых электродвигателей с регулярным запуск-остановкой.

Дополнительная ценность Г2СКН — паспортно нормированные показатели при 200 °C по Таблице 6 ТУ. Это означает, что инженер-проектировщик может включить в расчёт изоляции данные по электропрочности после 24 ч прогрева при 200 °C (≥15 кВ/мм) — фактическое подтверждение работоспособности материала в режимах с длительными перегревами. Для базовых марок класса H такого подтверждения нет — только испытания в условиях комнатной среды.

Челябинск — это машиностроение и энергетика. ЧМК (Мечел), ЧЭМК и другие производства работают с электроизоляцией постоянно.

Как выбрать толщину Г2СКН

Выбор толщины определяется рабочим напряжением, требуемым коэффициентом запаса и конструктивными зазорами в пазу. Все 10 нормативных толщин по п. 1.4 ТУ:

• 0,20 мм — минимальная толщина Г2СКН (двусторонняя подложка не позволяет тоньше); пазовая изоляция в высокотемпературных машинах с тесными пазами (плотные обмотки магистральных тяговых двигателей).
• 0,25 мм — основная рабочая толщина для высоковольтной пазовой изоляции 6–10 кВ в нагревостойких применениях.
• 0,30 мм — корпусная изоляция машин 10+ кВ с длительными перегревами; межфазная прокладка в тяговых электродвигателях мощных электровозов.
• 0,40 мм — корпусная изоляция металлургических электроприводов, межфазная прокладка в обмотках силовых машин.
• 0,50 мм — высоковольтная корпусная изоляция в составе многослойного пакета; компенсация механических деформаций при тепловом расширении сердечника.
• 0,60–0,70 мм — корпусная изоляция электромашин специального назначения с увеличенным запасом по ресурсу.
• 0,80–1,00 мм — усиленная изоляция в электроприводах с экстремальными режимами (длительные перегревы, пиковые перегрузки, сложные климатические условия).

Условное обозначение при заказе

0,25 мм, пазовая изоляция тяговых двигателей	Слюдинит Г2СКН 0,25 ТУ 273314-003-32394549-2018
0,40 мм, металлургические электроприводы	Слюдинит Г2СКН 0,40 ТУ 273314-003-32394549-2018
0,50 мм, высоковольтная корпусная изоляция	Слюдинит Г2СКН 0,50 ТУ 273314-003-32394549-2018
Эквивалент по базовому ГОСТу	Гибкий слюдяной материал тип 415-4 ГОСТ 26103-84, 0,30 мм

Частые вопросы о Г2СКН

Чем Г2СКН отличается от Г2СК?

Конструктивно — то же исполнение (двусторонняя стеклотканевая подложка, слюдинитовая бумага, кремнийорганическое связующее). Принципиальное отличие: Г2СКН — нагревостойкий, рассчитан на длительную температуру 300 °C (Г2СК — 180 °C, разница 120 °C). Главное преимущество Г2СКН — паспортные испытания при 200 °C и после прогрева, что даёт инженеру дополнительные точки для расчёта при экстремальных режимах. Электропрочность исходная: ≥30 кВ/мм у Г2СКН против ≥28 кВ/мм у Г2СК — небольшое увеличение. Стоимость Г2СКН на 30–50% выше Г2СК за счёт термостабильного связующего.

Что выбрать для тяговых двигателей — Г2СК или Г2СКН?

Зависит от расчётной температуры обмотки в пазу и требований к ресурсу при перегрузках. Если штатная рабочая температура ≤180 °C и пиковые перегревы ≤220 °C (короткие, 5–15 мин) — достаточен Г2СК. Если штатная тепловой режим 200 °C и выше, или регулярные длительные перегревы при пуске — нужен Г2СКН с паспортно подтверждённой работоспособностью при 200 °C. Для современных магистральных тяговых электродвигателей серий ЭП20, 2ЭС с электронным управлением — как правило Г2СКН (запас по температуре).

Чем Г2СКН лучше Г1СКН?

Г2СКН (двусторонняя подложка) превосходит Г1СКН (односторонняя) по электропрочности и механической защите изоляции. У Г2СКН исходная электропрочность ≥30 кВ/мм во всех толщинах, у Г1СКН — ≥20 кВ/мм в 0,10 мм и ≥30 кВ/мм только в 0,12–0,15 мм. Для усиленной корпусной изоляции в высоковольтных нагревостойких машинах Г2СКН — единственный нормативный путь по нашей ТУ. По диапазону толщин: Г2СКН — 0,20–1,00 мм (10 толщин), Г1СКН — только 0,10–0,15 мм (3 толщины). Г1СКН применяется только для тонкой пазовой изоляции в компактных пазах.

Можно ли использовать Г2СКН вместо Г2СК?

Замена допустима — Г2СКН перекрывает все требования Г2СК (электропрочность ≥30 vs ≥28 кВ/мм, температура 300 vs 180 °C). Но экономически нецелесообразно: Г2СКН на 30–50% дороже. Замена обоснована только в задачах с риском перегрева штатной рабочей температуры выше 180 °C — например, при модернизации электромашины с увеличением мощности или переходом на более тяжёлые режимы эксплуатации.

Заказать материал в Челябинске просто: оформите заявку, отгрузим в день оплаты, привезём за 3-5 дней.

Зачем в ТУ испытания при 200 °C, если рабочая тепловой режим 300 °C?

200 °C — стандартизированная контрольная точка для подтверждения нагревостойкости класса выше H. Испытания Таблицы 6 ТУ при 200 °C проверяют что Г2СКН относится к классу выше H (минимум класс 200). Длительная рабочая температура 300 °C по Таблице 1 ТУ — это уже за пределами стандартных классов ГОСТ 8865-93, как результат в Таблице 1 указывается напрямую тепловой режим, без буквенного класса. По ГОСТ 8865-93 классы нагревостойкости определяются по контрольным температурам: класс H — 180 °C, далее идут классы 200, 220, 250 °C и выше. Контроль при 200 °C даёт паспортное подтверждение нагревостойкости в стандартизированном режиме.

Какие размеры листа Г2СКН доступны?

Обычный формат — 600 × 500 мм (п. 1.3 ТУ, ±15 мм). Дополнительно по согласованию изготавливаются листы 300 × 500 мм (мелкие ремонтные партии) и 1000 × 1200 мм (крупные тяговые электродвигатели магистральных электровозов с большим лобовым контуром обмотки). Заказ нестандартного размера — индивидуально с менеджером.

Каков гарантийный срок хранения Г2СКН?

Гарантийный срок хранения — 6 месяцев с даты изготовления. При соблюдении условий хранения (закрытое сухое помещение, температура +10 °C и выше, защита от прямых солнечных лучей и нагревательных приборов) продукт может использоваться и в течение 12 месяцев. По истечении гарантийного срока проводится проверка по показателям Таблицы 6 ТУ — электропрочность исходная, после перегиба и при 200 °C, массовые доли. При соответствии нормам — материал используется без ограничений.

Купить Г2СКН — цена и условия поставки

ООО «ИзолитПром» производит и отгружает слюдинит листовой гибкий нагревостойкий двусторонне армированный Г2СКН по ТУ 273314-003-32394549-2018 со склада в Красноярске. Цена Г2СКН рассчитывается под заказ — зависит от толщины, объёма партии и формата (лист или нарезка под размер). Доступны 10 нормативных толщин (0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00 мм) и три размера листа: 600 × 500 мм (стандарт), 300 × 500 мм и 1000 × 1200 мм (по согласованию).

В каждой партии — паспорт качества ТУ 273314-003-32394549-2018. Приёмо-сдаточные испытания включают расширенный набор показателей по Таблице 6 ТУ: электропрочность в исходном состоянии (≥30 кВ/мм), после перегиба, при 200 °C и после прогрева при 200 °C. Это даёт инженеру дополнительные паспортные данные для расчёта изоляции в нагревостойких высоковольтных применениях.

Заказать Г2СКН или запросить паспортные значения по конкретной партии — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
