Поставка слюдинит листовой гибкий ГСКВ (высоконагревостойкий) 0,80 мм в Челябинске — электромашиностроительных предприятий

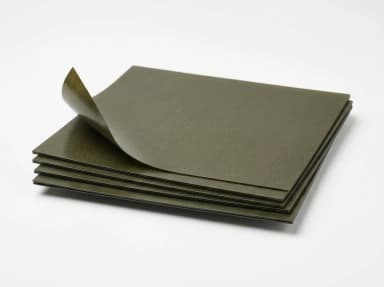

Слюдинит листовой гибкий ГСКВ (ВЫСОКОНАГРЕВОСТОЙКИЙ) 0,80 мм — листовой электроизоляционный продукт по ТУ 273314-003-32394549-2018, на основе слюдинитовой бумаги по ГОСТ 26858-86 (типы 1-2, термохимическая обработка) с подложкой из стеклоткани. Стеклоткань с одной стороны, высокотермостабильное кремнийорганическое связующее. Длительная рабочая температура — 500 °C. Полная характеристика марки ГСКВ — на странице слюдинит ГСКВ.

Технические характеристики ГСКВ 0,80 мм

Параметр	Значение
Толщина	0,80 мм
Среднее предельное отклонение	±0,05 мм
Предельное отклонение в отдельных точках	±0,08 мм
Стандартный размер листа	600 × 500 мм (±15 мм)
Альтернативные размеры по согласованию	300 × 500 мм; 1000 × 1200 мм
Подложка	Стеклоткань с одной стороны
Связующее	Высокотермостабильное кремнийорганическое
Длительная рабочая температура	500 °C
Электрическая прочность исходная	≥ 22 кВ/мм (Таблица 2 ТУ 273314-003-32394549-2018)
Электрическая прочность после перегиба	≥ 10 кВ/мм (Таблица 2 ТУ)
Специальные испытания	Электропрочность после 15 мин при 500 °C: ≥ 12 кВ/мм; потери массы при прокаливании 1 ч при 500 °C: ≤ 19%
Стандарт	ТУ 273314-003-32394549-2018
Гарантийный срок хранения	6 месяцев

Применение ГСКВ 0,80 мм

Усиленная изоляция в электропечном оборудовании; огнестойкие кабельные пакеты; межфазная прокладка в шинопроводах высокотемпературных подстанций.

Сравнение со смежными толщинами ГСКВ

Толщина	Применение
0,60 мм	усиленная изоляция в электропечном оборудовании; огнестойкие кабельные пакеты; м…	Подробнее
0,70 мм	усиленная изоляция в электропечном оборудовании; огнестойкие кабельные пакеты; м…	Подробнее
0,80 мм	усиленная изоляция в электропечном оборудовании; огнестойкие кабельные пакеты; м…	← вы здесь
0,90 мм	усиленная изоляция в электропечном оборудовании; огнестойкие кабельные пакеты; м…	Подробнее
1,00 мм	усиленная изоляция в электропечном оборудовании; огнестойкие кабельные пакеты; м…	Подробнее

Условное обозначение при заказе

По п. 1.2 ТУ 273314-003-32394549-2018 в обозначение входят: марка, размер по толщине и обозначение ТУ.

Среди заказчиков в Челябинске — ЧМК (Мечел), ЧЭМК. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Пример для данной позиции:

Слюдинит ГСКВ 0,80 ТУ 273314-003-32394549-2018

Размеры и условия поставки

• Стандартный размер листа — 600 × 500 мм (±15 мм по п. 1.3 ТУ).
• По согласованию: 300 × 500 мм (мелкие ремонтные партии) и 1000 × 1200 мм (крупные обмотки магистральных машин).
• Минимальная партия — от 1 кг. При заказе от 50 кг — нарезка под размер бесплатно.
• Гарантийный срок хранения — 6 месяцев с даты изготовления (соответствует ГОСТ 26103-84).
• Срок отгрузки со склада в Красноярске — 1-2 рабочих дня после оплаты.

Хранение и обработка

Хранить в закрытом сухом помещении на стеллажах на расстоянии от пола не менее 5 см и не менее 1 м от отопительных приборов. Защищать от прямых солнечных лучей. Перед применением материал выдерживается не менее 24 ч в отапливаемом помещении при температуре не ниже +10 °C. Лист режется обычными ножницами, гильотиной или роликовым резаком по металлической линейке — никакого специального оборудования не требуется.

Доставка в Челябинске обычно 3-5 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

Вопросы и ответы

Где применяется ГСКВ 0,80 мм в печном оборудовании?

Размер по толщине 0,80 мм идёт на барьерные прокладки между секциями нагревательных элементов в туннельных и колпаковых печах с рабочей температурой 350-500 °C на изоляции. Высоконагревостойкая слюдинитовая бумага по ГОСТ 26858-86 с кремнийорганическим связующим держит прямой контакт с нагревательным элементом из нихрома Х20Н80 без деградации. Стеклотканевая подложка работает как механический буфер при тепловом расширении нагревателя.

Какова жёсткость 0,80 мм при работе как несущей прокладки в печи?

Модуль упругости при изгибе у ГСКВ 0,80 мм — 13-15 ГПа; на пролёте 200 мм лист толщиной 0,80 мм при нагрузке 10 кгс/см² прогибается на 0,8-1,2 мм. Для барьерной прокладки в печи с расчётным зазором 3-5 мм этот прогиб допустим. После длительной работы на 500 °C жёсткость падает на 35-45 % за счёт стабилизации связующего; для критичных по геометрии узлов закладывается продукт толщиной 1,00 мм или больше.

Как 0,80 мм держит влагу в условиях остывшей печи?

Перед повторным запуском печи после простоя более 14 суток рекомендуется прогрев изоляции на 150 °C в течение 2-3 часов для удаления сорбированной влаги; иначе на первом цикле возможны микропробои в зонах накопленной влаги. Слюдинитовая бумага мусковитного происхождения гигроскопична незначительно — при влажности воздуха 75 % за 30 суток впитывает 0,5-0,8 % массы; стеклотканевая подложка несколько усиливает поглощение, до 0,9-1,2 %.

Чем 0,80 мм ГСКВ удобнее для колпаковых печей с водородной защитной средой?

Кремнийорганическое связующее химически инертно к водороду и азоту защитных сред колпаковых печей; глифталевые и эпоксидные аналоги в водороде при 400-500 °C дают восстановительный пиролиз с потерей массы 25-35 %. Слюдинитовая бумага мусковит к водороду тоже инертна. Для колпаковых печей рекомендуется ГСКВ или ГФС; обычные классы B и F не выдерживают защитную среду на длительном ресурсе.

Заказать ГСКВ 0,80 мм

Под барьерные прокладки колпаковых и туннельных печей размер по толщине 0,80 мм заказывается под раскрой по эскизу с допуском по габариту ±0,4 мм; производство выполняет резку за три-четыре рабочих дня от поступления чертежа.

Складской запас 0,80 мм в Красноярске — 90-150 кг постоянно; отгрузка от 3 листов 920×920 мм цельным форматом, упаковка пачкой с прокладкой картоном между парами листов.
