Слюдяная бумага ИМ-12 0,06 мм — для электромашиностроительных предприятий в Челябинске

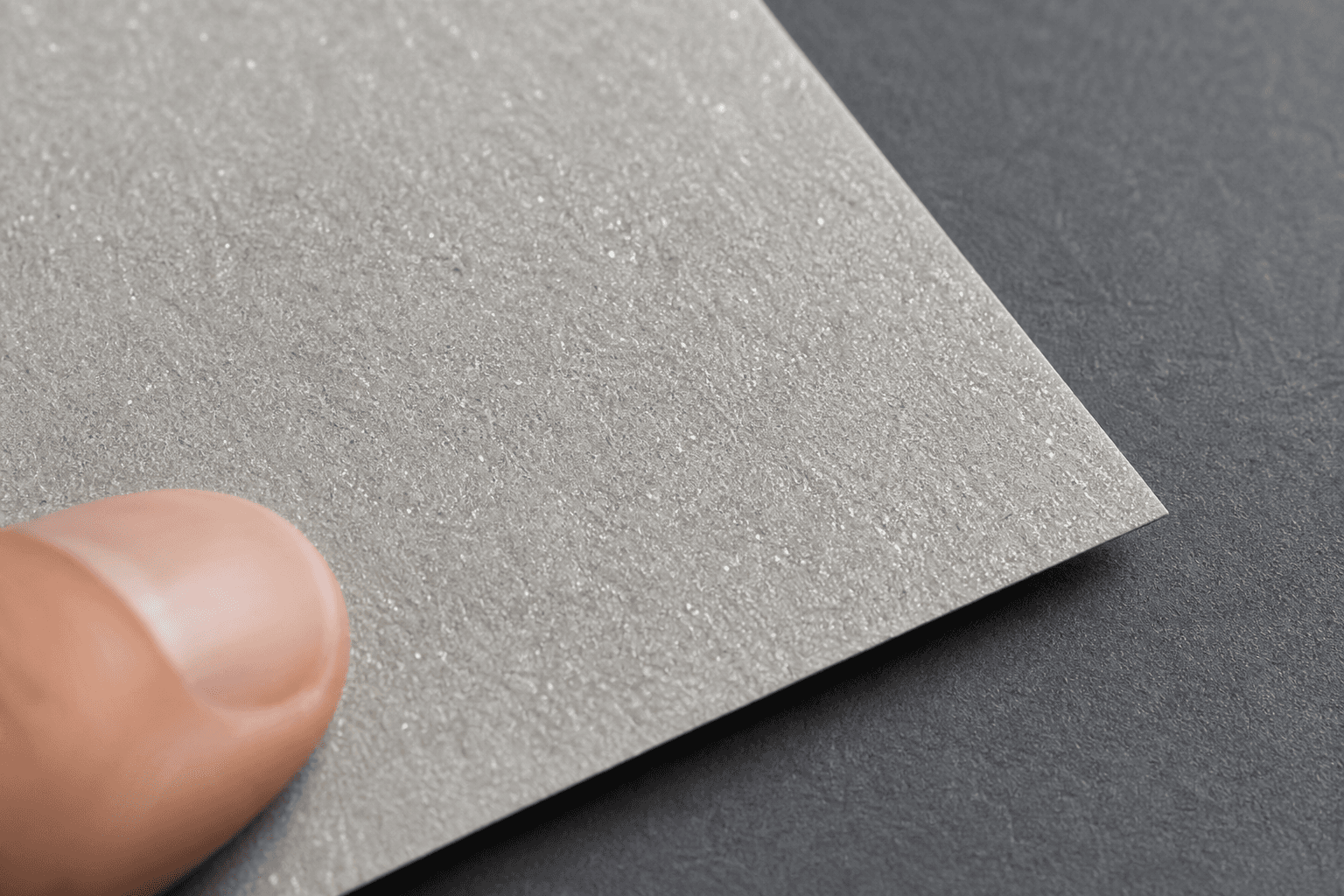

Слюдяная бумага ИМ-12 толщиной 0,06 мм по ТУ 3491-088-00281915-2007 — мусковитовая электроизоляционная бумага без связующего, светло-серого с серебристым перламутром цвета. Доставляется наша компания в рулонах ~900 мм, длина 30–200 м, с паспортом качества на каждый рулон.

Минимальная размер по толщине в марке ИМ-12 — для производства гибкого слюдинита Г1СК и тонких межслойных барьеров высоковольтных обмоток.

Технические характеристики

Толщина / допуск	0,06 мм · ±0,01 мм по ТУ 3491-088-00281915-2007
Слюда	Мусковит, рекомпозированная по ГОСТ 26858-86 (тип 2 или 3)
Связующее	Отсутствует — непропитанная бумага-полуфабрикат
Электрическая прочность	≥14 кВ/мм
Поверхностная плотность	≈ 90 г/м² (диапазон ГОСТ 26858-86: 50–400 г/м²)
Термостойкость мусковита	До 600 °C (само сырьё; класс изоляции определяется связующим в ленте)
Цвет	Светло-серый, серебристый с лёгким перламутром (мусковит)
Форма выпуска	Рулоны шириной ~900 мм, длина 30–200 м, гильза Ø 75 мм
Рамочный стандарт	ГОСТ 26858-86 «Бумага электроизоляционная слюдяная»

Применение ИМ-12 0,06 мм

Толщина 0,06 мм — минимальная позиция в марке ИМ-12. Главное применение — производство гибкого слюдинита Г1СК толщиной 0,15 мм (двухслойная укладка мусковитовой бумаги + кремнийорганический лак). Г1СК — основа межслойной и пазовой изоляции для высоковольтных обмоток электрических машин класса нагревостойкости H (180 °C по ГОСТ 8865-93).

В обмотке гидрогенератора 13,8 кВ слюдинит Г1СК на основе бумаги ИМ-12 0,06 идёт как тонкий промежуточный барьер между слоями секций обмотки статора. Мусковитовая бумага здесь выбрана за счёт повышенной электропрочности (по сравнению с флогопитом) — ≥14 кВ/мм при минимальной толщине даёт лучший баланс «диэлектрика на грамм слюды» в высоковольтных применениях, где термика не критична (рабочая тепловой режим обмотки 100–155 °C).

В сегменте трансформаторного предприятия бумага 0,06 мм применяется как межслойная прокладка в обмотках сухих трансформаторов 6–10 кВ литого исполнения с эпоксидной заливкой. Тонкость материала (0,06 мм) позволяет вписаться в стандартный пакет обмотки без увеличения наружного диаметра катушки. Под партию слюдинита Г1СК или трансформаторных прокладок — звоните +7 (953) 585-20-07, пишите 2852007@bk.ru.

Заказать материал в Челябинске просто: оформите заявку, отгрузим в день оплаты, привезём за 3-5 дней.

Сравнение толщин ИМ-12

Толщина	Применение
0,06 мм	Г1СК 0,15 (двухслойная); межслойные прокладки сухих трансформаторов	← вы здесь
0,07 мм	Г1СКН (нагревостойкая); турбогенераторы 60–200 МВт	Подробнее
0,08 мм	ЛСУ 0,10; высоковольтные машины	Подробнее
0,09 мм	Широкие ленты 25–35 мм для крупных ЭМ	Подробнее
0,10 мм	Г1СК средней толщины; пазовая изоляция статоров 6–10 кВ	Подробнее

Условное обозначение при заказе

• Бумага ИМ-12 0,06 ТУ 3491-088-00281915-2007
• Указать в заявке: количество (м² или кг), ширину рулона если нужна не стандартная 900 мм, длину рулона

Вопросы и ответы

Чем мусковитовая бумага ИМ-12 0,06 отличается от флогопитовой ИФ-14 0,06?

Главное отличие — сырьё: мусковит против флогопита. Мусковит даёт светло-серый цвет, более гладкую поверхность чешуйки, ниже содержание Fe₂O₃ → выше электропрочность при той же толщине. Но термостойкость мусковита 600 °C против 800 °C у флогопита. Для высоковольтных машин с умеренной температурой (100–155 °C) выбирается мусковит ИМ. Для огнестойких кабелей по IEC 60331 — флогопит ИФ.

Покупают у нас в Челябинске такие предприятия как ЧМК (Мечел), ЧЭМК. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

Что такое слюдинит Г1СК и почему для него нужна именно 0,06 мм?

Г1СК — гибкий слюдинит на бумаге со связующим, класса нагревостойкости H (180 °C). Стандартная размер по толщине готового Г1СК — 0,15 мм при двухслойной укладке двух слоёв 0,06 + 0,06 + лак ≈ 0,03 мм. Цифра «1» = состав бумаги по ГОСТ 26104. Если использовать одноп слойно 0,12 мм бумаги — будут неоднородности и риск пробоя; двухслойная схема даёт перекрытие швов, исключающее сквозные дефекты.

Какая поверхностная плотность бумаги ИМ-12 0,06 мм?

Около 90 г/м² (диапазон ГОСТ 26858-86: 50–400 г/м²). Мусковитовая бумага имеет насыпную плотность немного ниже флогопитовой при той же толщине — связано с формой чешуек. Фактическое значение по партии указывается в паспорте качества.

Подробнее о марке ИМ-12 (мусковит для высоковольтных обмоток, отличия от ИМ-14 и от флогопитовых ИФ, отраслевой акцент на турбо- и гидрогенераторы 6–10 кВ, импортные аналоги Cogebi/Pamica) — в описании категории «Слюдяная бумага ИМ».

Заказать слюдяную бумагу ИМ-12 0,06 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка со склада в Москве и Красноярске за 24 часа. Доставка по России — ПЭК, Деловые линии, СДЭК. Возможна нарезка под нужный формат рулона по запросу.
