ГОСТ 8727-78 · страница марки
ГФЭ-Т: обзор
ГОСТ 8727-78
0,10–0,60 мм
полиэфир-эпоксид
Флогопит

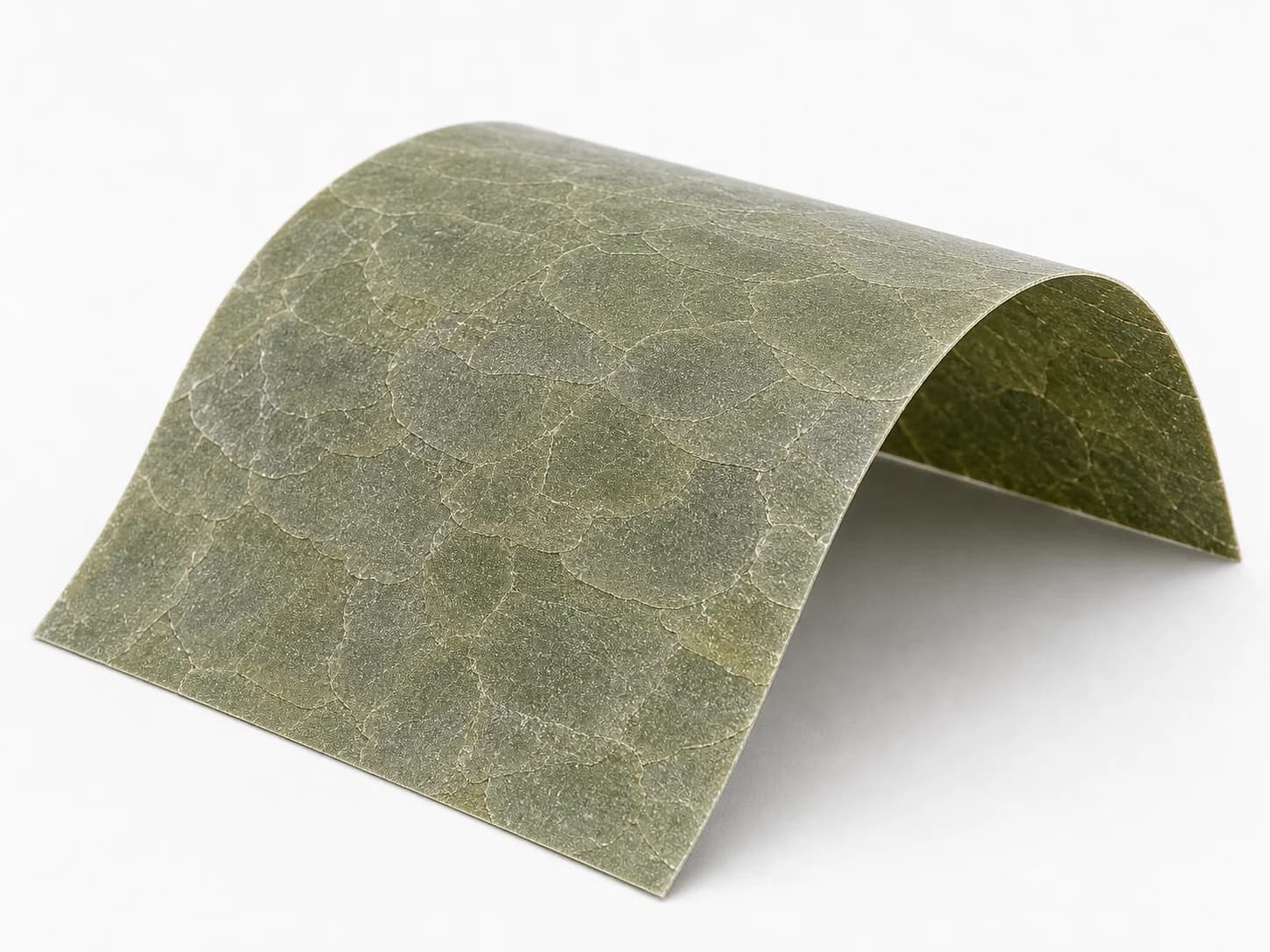

Стекломиканит гибкий ГФЭ-Т по ГОСТ 8727-78 — листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной полиэфирно-эпоксидным лаком, с одной подложкой из стеклоткани по ГОСТ 19907-83. Одноподложечная версия типа 46 по ГОСТ 25045-81 (полиэфирно-эпоксидный лак, класс F, 155 °C) — промежуточный класс нагревостойкости между B (ГФС-*) и H (ГФК-*). Нормативная электрическая прочность ≥20 кВ/мм (ВС) по Табл. 3 ГОСТ 8727-78, параметры идентичны ГФЭ-ТТ при гибкости одноподложечного исполнения. Купить стекломиканит ГФЭ-Т по ГОСТ 8727-78 с поставкой через ООО «ИзолитПром», Красноярск: все толщины от 0,10 до 0,60 мм со склада, паспорт качества — в комплекте с каждой партией. Доставка по всей России — Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара — транспортными компаниями ПЭК, «Деловые Линии», СДЭК.
ГФЭ-Т — одноподложечный гибкий стекломиканит, изготовляемый по ГОСТ 8727-78. Закупка начинается не с толщины, а с точного сочетания слюды, лака и подложек.

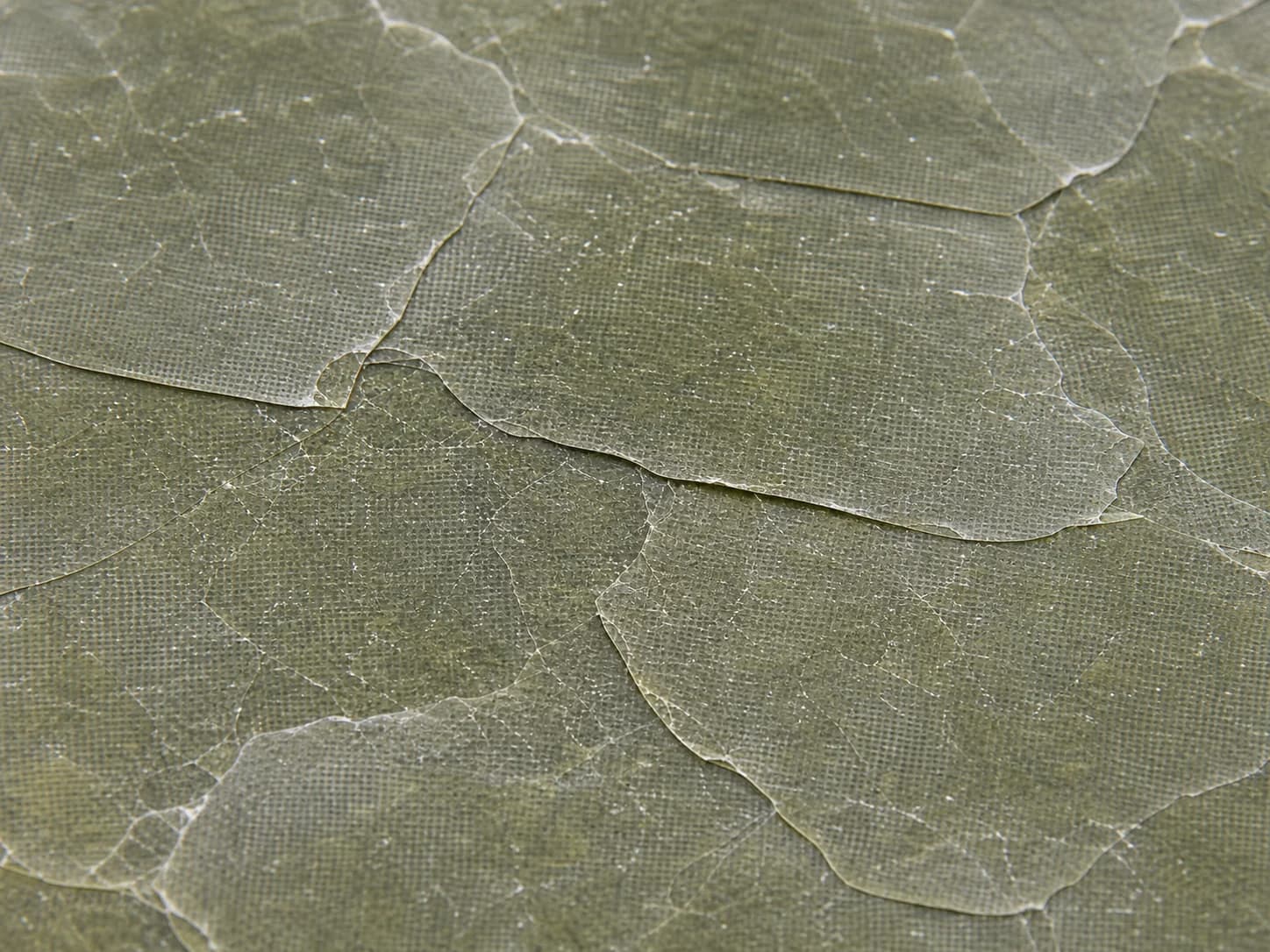

Щипаный флогопит склеен полиэфирно-эпоксидным лаком и соединён с одной стеклотканевой подложкой. Каждый знак в названии меняет проверяемую конструкцию листа.
Характеристики проверяют по ГОСТ 8727-78 и паспорту партии, не перенося значения соседних Э-марок автоматически. Если запись неполна, её восстанавливают по спецификации или паспорту.
Состав и обозначение ГФЭ-Т
- Марка
- ГФЭ-Т
- Исполнение
- Т
- Документ
- ГОСТ 8727-78
Что означает марка ГФЭ-Т
Буквенное обозначение по разделу 1.3 ГОСТ 8727-78:
- Г — гибкий (тип стекломиканита с подложкой из стеклоткани, в отличие от формовочных и прокладочных миканитов)
- Ф — флогопит (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
- Э — полиэфир-эпоксид (полиэфирно-эпоксидный лак)
- Т — одна подложка из стеклоткани
По ГОСТ 25045-81 стекломиканит ГФЭ-Т относится к типу 46. Нормативный ряд толщин Табл. 1 ГОСТ 8727-78: 0,20; 0,25; 0,30; 0,35; 0,40; 0,50; 0,60 мм. Дополнительно в каталоге поставляются толщины 0,10; 0,13; 0,15; 0,17 мм по отдельному согласованию.
Характеристики ГФЭ-Т
Технические характеристики ГФЭ-Т
| Тип по ГОСТ 25045-81 | 46 — стекломиканит гибкий на полиэфирно-эпоксидном лаке |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком) |
| Связующее вещество | Полиэфирно-эпоксидный лак, 15-30% массы (Табл. 3 ГОСТ 8727-78) |
| Летучих веществ | Не более 2% (Табл. 3 ГОСТ 8727-78) |
| Подложка | Одна подложка из стеклоткани по ГОСТ 19907-83, 4-й класс назначения |
| Нормативные толщины (ГОСТ) | 0,20; 0,25; 0,30; 0,35; 0,40; 0,50; 0,60 мм (Табл. 1 ГОСТ 8727-78) |
| Толщины в каталоге | 0,10–0,60 мм |
| Электрическая прочность | ≥20 кВ/мм (ВС, тонкие нормативные) … ≥17 кВ/мм (ВС, 0,40–0,60 мм) — исходное состояние (Табл. 3 ГОСТ 8727-78) |
| Пробивное напряжение | От ≥2,7 кВ (ВС, 0,20 мм) до ≥7,0 кВ (ВС, 0,60 мм) — исходное состояние (Табл. 4 ГОСТ 8727-78) |
| Удельное объёмное сопротивление | Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹¹ (Табл. 3 ГОСТ 8727-78) |
| Гибкость | Гибкий при 15–35 °C и влажности 45–75% (п. 2.5 ГОСТ 8727-78). При нарезке на полоски ≥20 мм не распадается (п. 2.2) |
| Размер листов | Фактический размер поставляемого листа — 640×870 мм. Требования к размерам — по ГОСТ 25045-81 |
| Класс нагревостойкости | F (155°C длительно) — по классу полиэфирно-эпоксидного лака (ГОСТ 8865-93) |
| Гарантийный срок хранения | 3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78) |
| Масса партии (не более) | 200 кг (п. 3.2 ГОСТ 8727-78) |
Применение ГФЭ-Т
Где применяется стекломиканит ГФЭ-Т
ГФЭ-Т — одноподложечная марка типа 46 по ГОСТ 25045-81 (полиэфирно-эпоксидный лак, класс F, 155 °C). Применяется там, где требуется класс F при повышенной гибкости формовки: двигатели с форсированным режимом, тяговые машины, крановые двигатели, компрессорные агрегаты.
Межслойная изоляция в трансформаторах и катушках на 130–155 °C. Одна подложка позволяет укладывать без прогрева и достигать плотной укладки в сечениях с малыми радиусами изгиба по сравнению с ГФЭ-ТТ.
Электрическая прочность ≥20 кВ/мм (ВС) в верхнем диапазоне по Табл. 3 ГОСТ 8727-78, ≥17 кВ/мм для толщин 0,40–0,60 мм. Применяется как промежуточный вариант между классом B (ГФС-*) и классом H (ГФК-*).
Купить стекломиканит ГФЭ-Т по ГОСТ 8727-78 со склада в Красноярске — передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург. Запросить цену: +7 (953) 585-20-07.
Стекломиканит гибкий ГФЭ-Т по ГОСТ 8727-78: цена в Челябинске
Марку закладывают в гибкие изоляционные элементы, когда проект фиксирует эту систему связующего и один несущий слой. Способ укладки и обработка относятся к техническому заданию.
От ГФЭ-ТТ исполнение отличается одной подложкой; от серий С и К — полиэфирно-эпоксидным связующим. Внешне близкую позицию нельзя назначать только по размеру.
Офис в Челябинске рассматривает заявки предприятий на стекломиканит гибкий гфэ-т по гост 8727-78 с готовой маркой или описанием детали.
Расчёт выполняется после подтверждения документа, формата и объёма. Возможные отличия перечисляются отдельно.
Сравнение и выбор ГФЭ-Т
Сравнение марок стекломиканита
ГОСТ 8727-78 нормирует ряд марок по типу слюды (флогопит Ф / мусковит М), связующего (С — масляно-глифталь / Э — полиэфир-эпоксид / К — кремнийорганика) и количеству подложек (-Т / -ТТ). В нашем каталоге — 12 разновидностей:
| Марка | Слюда | Связующее | Подложка | Класс | Толщины (каталог) |
|---|---|---|---|---|---|
| ГФС-Т | флогопит | масляно-глифталь | 1 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГФС-ТТ | флогопит | масляно-глифталь | 2 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГФЭ-Т | флогопит | полиэфир-эпоксид | 1 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГФЭ-ТТ | флогопит | полиэфир-эпоксид | 2 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГФК-Т | флогопит | кремнийорганика | 1 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГФК-ТТ | флогопит | кремнийорганика | 2 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГМС-Т | мусковит | масляно-глифталь | 1 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГМС-ТТ | мусковит | масляно-глифталь | 2 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГМЭ-Т | мусковит | полиэфир-эпоксид | 1 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГМЭ-ТТ | мусковит | полиэфир-эпоксид | 2 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГМК-Т | мусковит | кремнийорганика | 1 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГМК-ТТ | мусковит | кремнийорганика | 2 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
Как выбрать толщину ГФЭ-Т
Выбор толщины зависит от геометрии изоляционного промежутка, механических условий укладки и требуемого пробивного напряжения. Ориентиры для стекломиканита ГФЭ-Т:
- ГФЭ-Т или ГФЭ-ТТ? — нужна гибкость формовки и тонкий лист — ГФЭ-Т (одна подложка). Нужна механическая прочность при монтаже — ГФЭ-ТТ.
- Класс F (155 °C) нужен если тепловой расчёт даёт превышение 130 °C. При запасе ≥25 °C по классу B достаточно ГФС-Т.
- Для 0,20 мм одноподложечного исполнения ГФЭ-Т — оптимальный выбор: полиэфирно-эпоксидный лак даёт лучшую механическую стабильность на тонких толщинах по сравнению с масляно-глифталевым.
- Гарантийный срок 3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78 для полиэфирно-эпоксидного связующего).
Не уверены в выборе толщины? Отправьте параметры изделия (рабочее напряжение, температура, геометрия паза) — подберём марку и толщину, рассчитаем цену партии. 2852007@bk.ru
Сначала подтверждают ГФЭ-Т по ГОСТ, затем уточняют назначение, форму, толщину и формат поставки. Для повторной закупки полезны документы прежней партии.
Запрос должен содержать ГФЭ-Т, стандарт, чертёж либо размеры, количество и требования к раскрою. Тогда цена относится к конкретной марке и количеству.
Вид слюды, связующее и число подложек проверяются вместе. Характеристики относятся к выбранному документу и партии.
Документы и заказ
Условное обозначение при заказе
По п. 1.3 ГОСТ 8727-78 в обозначение входят: сорт (ВС или 1С), марка, толщина, размер слюды, номер стандарта. Примеры для ГФЭ-Т:
| ВС, 0,25 мм, слюда 30 мм | Стекломиканит ВС ГФЭ-Т 0,25—30 ГОСТ 8727-78 |
| ВС, 0,30 мм, слюда 15 мм | Стекломиканит ВС ГФЭ-Т 0,30—15 ГОСТ 8727-78 |
| 1С, 0,25 мм, слюда 10 мм | Стекломиканит 1С ГФЭ-Т 0,25—10 ГОСТ 8727-78 |
Частые вопросы о стекломиканите ГФЭ-Т
Есть ли у ГФЭ-Т нормативные показатели по Табл. 3 ГОСТ 8727-78?
Да: электрическая прочность ≥20 кВ/мм (ВС) для толщин 0,20–0,30 мм и ≥17 кВ/мм для 0,40–0,60 мм, массовая доля слюды 40–55% в зависимости от толщины, массовая доля связующего 15–30%, летучих ≤2%. Параметры идентичны ГФЭ-ТТ-аналогу.
Гарантийный срок ГФЭ-Т?
3 месяца со дня изготовления (п. 6.2 ГОСТ 8727-78, полиэфирно-эпоксидное связующее). Для кремнийорганических марок (К) срок 6 месяцев; для полиэфир-эпоксидных (Э) и масляно-глифталевых (С) — 3 месяца.
Масса 1 м² ГФЭ-Т 0,25 мм?
Около 0,420 кг/м² по аналогии с ГФЭ-ТТ (Приложение 1 ГОСТ 8727-78). Для 0,20 мм — около 0,340 кг/м².
Купить стекломиканит ГФЭ-Т по ГОСТ 8727-78 — цена и условия поставки
ООО «ИзолитПром» производит и отгружает стекломиканит гибкий ГФЭ-Т со склада в Красноярске. Цена ГФЭ-Т рассчитывается под заказ — зависит от толщины, тиража, размера листа и размера слюды. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение.
В каждой отгрузке — паспорт качества партии с параметрами по ГОСТ 8727-78. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка по России — через ПЭК, «Деловые Линии», СДЭК.
Купить ГФЭ-Т или запросить паспортные значения — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
Вопросы по выбору и заказу
Как подтвердить стекломиканит гфэ-т гост 8727-78?
Сопоставить полное обозначение с ГОСТ 8727-78, чертежом и паспортом выбранной партии.
Можно ли изменить число подложек?
Только после технической проверки: Т и ТТ обозначают разные нормативные конструкции.
Достаточно ли указать толщину?
Нет. От ГФЭ-ТТ исполнение отличается одной подложкой; от серий С и К — полиэфирно-эпоксидным связующим Толщина уточняется внутри подтверждённой марки.
От чего зависит цена в Челябинске?
От точной конструкции, размеров, количества и требуемого раскроя или обработки.
Что можно написать в заявке
Укажите известные параметры в свободной форме. Если часть данных неизвестна, можно описать узел и приложить чертёж.
- ✓ полная марка и ГОСТ
- ✓ назначение и конструкция детали
- ✓ толщина, формат и контур
- ✓ количество и чертёж
