Лента слюдинитовая ЛСК-110-СТ 0,11 мм в Челябинске: применение в электромашиностроительных предприятий

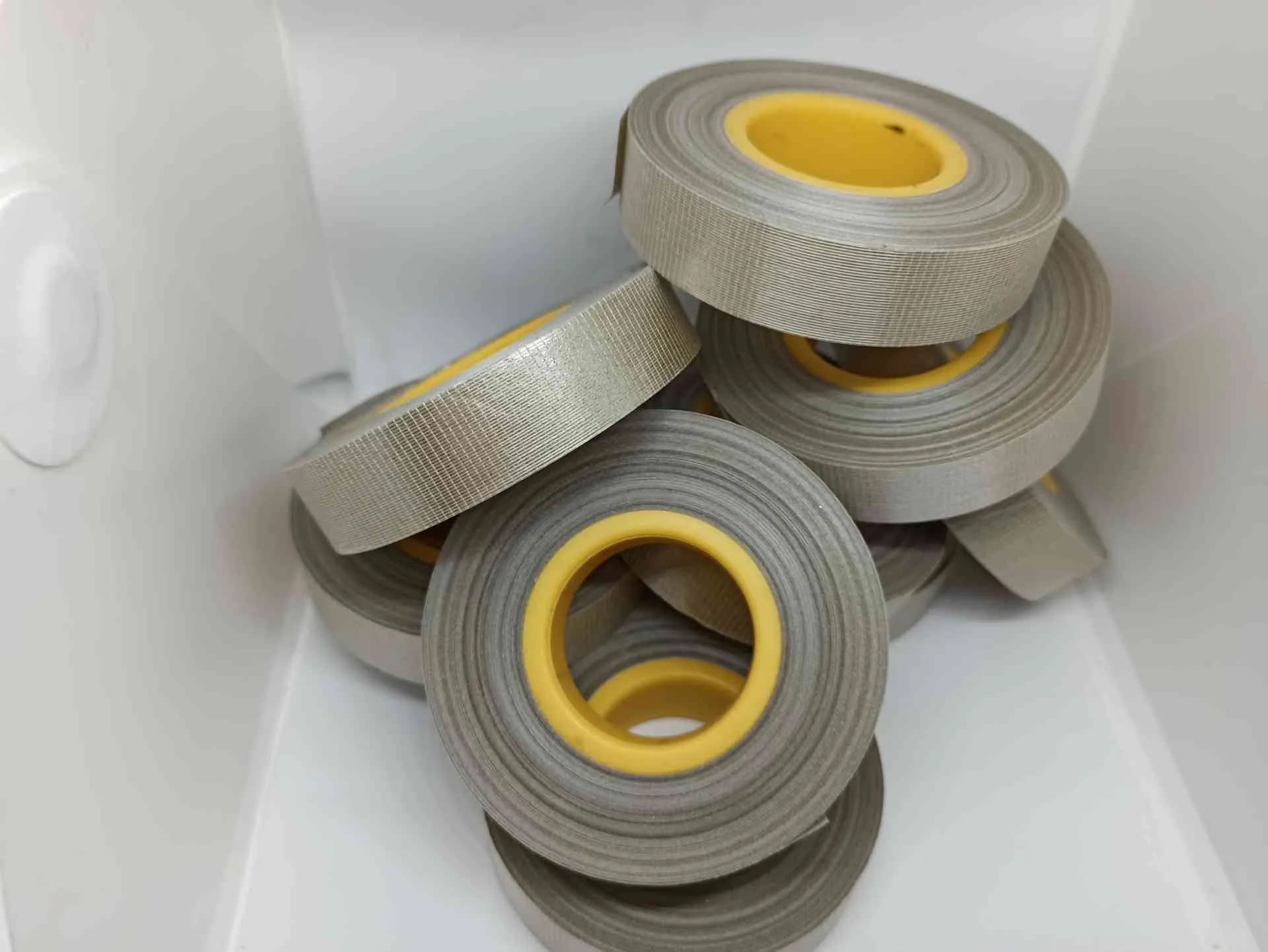

Лента ЛСК-110-СТ толщиной 0,11 мм — самая тонкая в нормативном ряду серии 110-СТ слюдинитовая лента на мусковите с гибридной двусторонней подложкой стеклосетка + стеклоткань. Связующее — эпоксидный диэлектрический компаунд. Класс нагревостойкости B (130 °C) по ГОСТ 8865-93, выпуск по ТУ 16-91 И02.0168.001. Отгружается в роликах диаметром 100±10 мм на втулке Ø 35 мм для ручной и механизированной намотки.

Толщина 0,11 мм — стартовая точка корпусной изоляции в линейке СТ: тоньше других точек ряда, но с двойным стекловолоконным армированием и удельной разрушающей нагрузкой 110 Н/см.

Технические характеристики ЛСК-110-СТ 0,11 мм

Толщина / допуск	0,11 мм · ±0,01 мм
Электрическая прочность	≥24 кВ/мм · максимум для нормированного ряда СТ
Пробивное в отд. точках	≥1,2 кВ
Удельная разрушающая нагрузка	110 Н/см (по основе)
Поверхностная плотность	182±26 г/м²
Слюдяная бумага	Мусковит, K₂O·3Al₂O₃·6SiO₂·2H₂O, массовая доля 28 %
Подложки	Стеклосетка 33±3 г/м² + стеклоткань 38±4 г/м² (плёнки нет)
Связующее	Эпоксидный электроизоляционный компаунд (индекс рецептуры 110), 30–40 %
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)
Гарантийный срок	3 месяца при 15–35 °C / 6 месяцев при 5 °C

Применение ЛСК-110-СТ 0,11 мм

Главная ниша 0,11 мм СТ — корпусная изоляция асинхронных и синхронных машин на низкое напряжение 220–660 В мощностью 100–800 кВт, где двух-трёх слоёв ленты с полуперекрытием достаточно для построения корпусной изоляции с нормативным запасом прочности. Для двигателя 660 В фазное напряжение составляет ≈380 В, при двухслойной намотке ленты 0,11 мм с перекрытием 50 % итоговое расчётное пробивное доходит до 4,2–4,8 кВ — это запас 11–12 относительно фазного, ровно в норме для пропиточной системы класса B.

Второе применение — корпусная изоляция полюсных катушек крупных машин постоянного тока мощностью 100–500 кВт на напряжение 220 и 440 В: добавочные полюсы и катушки возбуждения главных полюсов, где число витков невелико и нет жёстких ограничений по радиальному размеру. Для таких катушек 0,11 мм СТ укладывается в 3–4 слоя, что в сочетании с пропиткой эпоксидным компаундом даёт надёжную корпусную изоляцию с компромиссом между прочностью и стоимостью.

Третий сегмент — корпусная изоляция аппаратной обмотки трансформаторов сухого исполнения малой и средней мощности (до 1000 кВА) на напряжение 6 кВ. В таких трансформаторах 0,11 мм СТ используется как промежуточная изоляция между слоями обмотки низкого напряжения и как изоляция отводов в катушках высокой стороны. Гибридная подложка (стеклосетка с одной стороны, стеклоткань с другой) обеспечивает получить плотную «лицевую» поверхность к меди и облегчённую пропитку с обратной стороны через ячейки сетки.

В отличие от ЛСК-110-ТТ той же толщины (с двойной стеклотканью, 120 Н/см), у СТ удельная разрушающая нагрузка ниже на 10 Н/см. Для большинства корпусных применений с ручной или щадящей механизированной намоткой это не критично, но при стержневой намотке с натяжением выше 100 Н/см лучше переходить на ТТ.

Сравнение толщин ЛСК-110-СТ

Толщина	Эл. прочность	Прочность Н/см
0,11 мм	≥24 кВ/мм	110	← вы здесь (стартовая корпусная)
0,13 мм	≥20 кВ/мм	190	Подробнее
0,15 мм	≥18 кВ/мм	190	Подробнее
0,17 мм	≥15 кВ/мм	190	Подробнее
0,20 мм *	≥29 кВ/мм	190	Подробнее

* Аномалия 0,20 мм по электрической прочности — особенность нормирования ТУ 16-91 (повышенная массовая доля связующего на этой точке). Подробнее о выборе толщины и о различии вариантов подложки СТ/ТТ/ТПл/СПл — в описании марки ЛСК-110-СТ.

Условное обозначение при заказе

В обозначение при заказе включаются марка, толщина, ширина ролика и обозначение ТУ:

• Стандартная ширина 25 мм: Лента ЛСК-110-СТ 0,11×25 ТУ 16-91 И02.0168.001
• Узкая ширина 15 мм: Лента ЛСК-110-СТ 0,11×15 ТУ 16-91 И02.0168.001

Доступные ширины ролика: 15, 20, 23, 25, 30, 35 мм. Узкая резка 4–10 мм для микродвигателей и спецзадач — по согласованию. Минимальный заказ — 1 кг (приблизительно 200 м ленты при ширине 25 мм или 333 м при ширине 15 мм). Внутренний диаметр втулки ролика — Ø 35 мм, наружный диаметр ролика — 100±10 мм.

Вопросы и ответы

Можно ли заменить ЛСК-110-ТТ 0,11 мм на ЛСК-110-СТ 0,11 мм для экономии?

В большинстве случаев — да, но с оговоркой по механической нагрузке. Различие — удельная разрушающая нагрузка: 110 Н/см у СТ против 120 Н/см у ТТ. Для ручной намотки и щадящей механизированной с натяжением до 80 Н/см разница не существенна — экономия 8–15 % на ленте оправдана. Электрическая прочность СТ и ТТ при 0,11 мм нормируется одинаково (≥24 кВ/мм, пробивное ≥1,2 кВ), и слюдяная бумага одна и та же. Для жёсткой механизированной намотки стержневых обмоток с натяжением выше 100 Н/см — рвётся стеклосеточная сторона, нужна именно ТТ.

Какой стороной мотать ЛСК-110-СТ — стеклосеткой или стеклотканью к меди?

Технологически принято укладывать стеклотканевой стороной к меди обмотки, стеклосеточной — наружу. Логика: со стороны меди нужна гладкая плотная поверхность для предотвращения локальных «надавливаний» жилы на слюдяной слой; со стороны паза — рыхлая поверхность стеклосетки для облегчения проникновения пропиточного лака. На некоторых заводах ориентация противоположная — это допустимо, но при ремонте конкретной машины желательно повторять ориентацию из техкарты завода-изготовителя.

Чем 0,11 мм СТ отличается от 0,11 мм ТПл (со стеклотканью и плёнкой)?

У ЛСК-110-ТПл 0,11 мм со стороны ПЭТФ-плёнки добавляется барьер: электрическая прочность за счёт плёнки выше — ≥38 кВ/мм против ≥24 кВ/мм у СТ. Но плёнка непроницаема для пропиточного лака — пропитка идёт только с одной стороны. Для применений с обязательной VPI (крупные корпусные обмотки) ТПл хуже, нужен СТ. Для безпропиточной эксплуатации мелких катушек на низком напряжении — лучше ТПл с её плёночным барьером.

Зимы в Челябинске крепкие — до −35°C нередко. Слюдяная изоляция держит мороз: лист не теряет геометрию, не становится хрупким.

Сколько метров ленты в 1 кг при толщине 0,11 мм?

При поверхностной плотности 182 г/м² и ширине 25 мм — приблизительно 220 м/кг. При ширине 15 мм — около 366 м/кг. Точное значение зависит от партии (плотность нормируется с допуском ±26 г/м²) и указывается в паспорте на конкретный ролик.

Подходит ли 0,11 мм СТ для корпусной изоляции 6 кВ?

Только в многослойной укладке. Для 6 кВ типовая корпусная — 4–6 слоёв 0,11 мм СТ с полуперекрытием → итоговое пробивное 6–8 кВ при идеальном сложении, что даёт запас 1,7–2,3 относительно фазного. Одиночный слой с пробивным ≥1,2 кВ для 6 кВ (фазное ≈3,5 кВ) недостаточен. Это рабочий, но не оптимальный вариант: для 6 кВ корпусной чаще берут 0,15–0,17 мм СТ в 4–5 слоёв с большим суммарным пробивным.

Заказать ЛСК-110-СТ 0,11 мм

Поставка с паспортом качества по ТУ 16-91 на каждую партию. Стандартные ширины 15, 20, 25, 30 мм — со склада за 24 часа после оплаты. Минимальный заказ — 1 кг. Резка под нестандартную ширину 4–10 мм или 35 мм — за 5–7 рабочих дней. Скидка от 10 кг.

Челябинск — это машиностроение и энергетика. ЧМК (Мечел), ЧЭМК и другие производства работают с электроизоляцией постоянно.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем количество роликов под вашу обмотку, поможем подобрать ширину под ширину паза. Доставка по России: ПЭК, Деловые Линии, СДЭК.

Подробнее о марке ЛСК-110-СТ (расшифровка обозначения, варианты подложек СТ/ТТ/ТПл/СПл, технология намотки и отверждения, совместимость с пропиточными лаками, типичные ошибки при выборе) — в описании марки.
