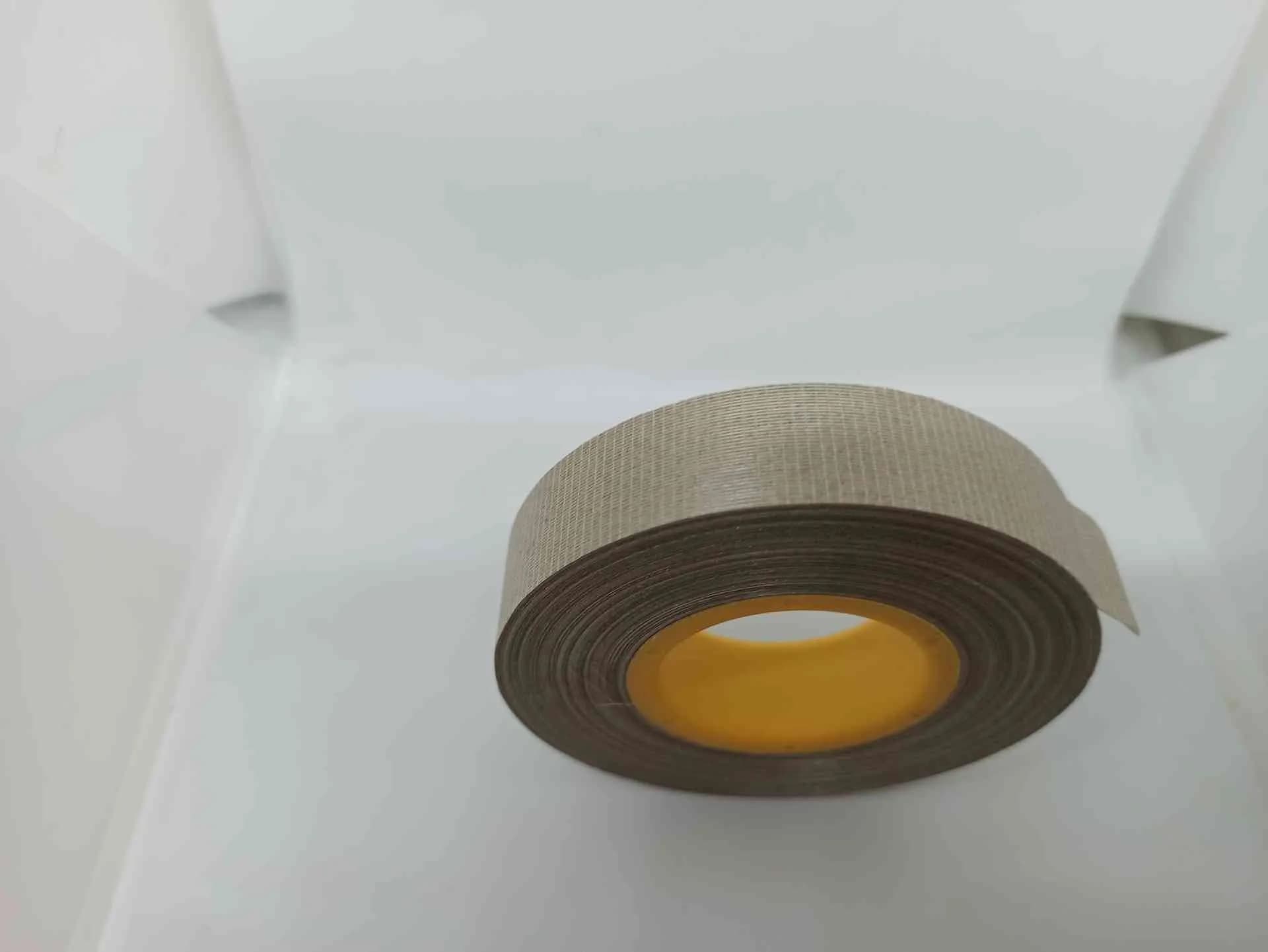

Лента ЛСКН-135-СПл толщиной 0,10 мм — нестандартная тонкая толщина в серии ЛСКН-135-СПл, отгружается по согласованию с заказчиком сверх базовой 0,11 мм по ТУ предприятия. Это непропитанная слюдинитовая лента для технологии вакуумно-нагнетательной пропитки (VPI) с подложкой из стеклосетки и ПЭТ-плёнки. Слюдяная бумага из мусковита, связующее — лак на основе натурального каучука с ускорителем полимеризации эпоксидов. Поверхностная плотность 135 ±18 г/м² (отсюда «135» в марке — это масса в г/м², не тепловой режим). Класс готовой системы изоляции (B, F или H) задаётся пропиточным составом, а не самой лентой.

Толщина 0,10 мм у ЛСКН-135-СПл выбирается там, где конструктор обмотки рассчитал плотный пакет VPI-изоляции на лобовых частях или в переходных зонах сложной геометрии: открытая ячеистая структура стеклосетки даёт пропиточному составу свободно проникать к слюдяной бумаге через просветы 1–2 мм, а уменьшенная размер по толщине каждого слоя позволяет уложить большее число слоёв в радиально ограниченных участках обмотки.

⚠️ Размер по толщине 0,10 мм — нестандартная. Базовая толщина по ТУ производства — 0,11 ±0,02 мм. Поставка 0,10 мм возможна по предварительному согласованию: ширина ролика, содержание ускорителя полимеризации (0,2 / 0,3 / 0,4 % или без ускорителя), сроки изготовления. Минимальная партия и срок изготовления — выше, чем у стандартной 0,11 мм. Перед заказом убедитесь, что у конструктора обмотки рассчитан пакет именно под 0,10 мм с учётом сниженной механической прочности стеклосетки по сравнению со стеклотканью ТПл.

Технические характеристики ЛСКН-135-СПл 0,10 мм

Толщина	0,10 мм · нестандартная по согласованию (по ТУ — 0,11 ±0,02 мм)
Поверхностная плотность	135 ±18 г/м² — масса единицы площади, не температура
Электрическая прочность, не менее	≥30 кВ/мм в исходном непропитанном состоянии
Слюдяная бумага	Слюдинитовая на основе мусковита (K₂O·3Al₂O₃·6SiO₂·2H₂O)
Подложка с одной стороны	Стеклосетка ≈25–30 г/м² с просветами 1–2 мм — открытая структура для свободного прохождения пропиточного состава при VPI
Подложка с другой стороны	ПЭТ-плёнка 14–17 г/м² по ГОСТ 24234-80 — сплошной диэлектрический барьер
Связующее	Лак на основе натурального каучука с ускорителем полимеризации эпоксидов
Содержание ускорителя	0,2 / 0,3 / 0,4 % по выбору заказчика; возможна поставка без ускорителя
Массовая доля летучих, не более	0,5 %
Класс готовой системы	B (130 °C), F (155 °C) или H (180 °C) — определяется пропиточным составом VPI
Гарантийный срок	6 месяцев со дня изготовления (ГОСТ 26103-84)

Применение 0,10 мм СПл в VPI-системах

Главное применение нестандартной 0,10 мм у СПл — витковая и переходная изоляция в участках обмотки сложной геометрии. На лобовых частях стержневой обмотки крупной синхронной машины витки переходят из паза в воздушный объём, образуя углы малого радиуса; здесь стеклоткань ТПл зачастую слишком жёсткая, чтобы повторить контур без морщин и пустот, а уменьшение толщины ленты с 0,11 до 0,10 мм даёт дополнительную гибкость на изгибе. Открытая ячеистая структура стеклосетки на 0,10 мм работает как «дышащий» слой: пропиточный состав при VPI проникает в межслоевые промежутки практически беспрепятственно, что критично именно в переходных зонах, где проектная размер по толщине пакета нередко меньше, чем на корпусной изоляции основного стержня.

Второе применение — опытные образцы НИОКР и нестандартные конструкции для ОКБ электромашиностроения. ОКБ, разрабатывающие новые конструкции электрических машин с VPI-изоляцией, заказывают нестандартные толщины СПл для отработки граничных режимов пропитки и геометрии лобовых частей на моделях. На стадии серийного выпуска переходят на стандартную 0,11 мм, но в опытной партии 0,10 мм даёт возможность проверить минимально допустимое расчётное пробивное на каждом слое в реальных конструкциях.

Третье применение — тонкослойная VPI-изоляция в катушках с тонким проводом, где увеличенное число витков на полюсе требует минимальной толщины изоляции каждого витка. Витковое напряжение в таких катушках 30–80 В, расчётная электрическая прочность одного слоя 0,10 мм с пробивным 3,0 кВ многократно превышает рабочую нагрузку; задача ленты — не обеспечить электрическую прочность как таковую, а создать диэлектрический барьер минимальной толщины с надёжной адгезией к проводу через каучуковое связующее перед VPI.

Четвёртое применение — ремонтная замена для машин с измеренным истончением проектной изоляции. При капитальном ремонте крупных машин старого парка иногда обнаруживается, что геометрия паза не обеспечивает уложить расчётный пакет по новой проектной документации; в этом случае проектант понижает толщину одного слоя с 0,11 до 0,10 мм при сохранении общего числа слоёв. Стеклосетка СПл при этом сохраняет хорошую пропитываемость, что критично для качества VPI-изоляции на восстановленной обмотке.

До Челябинска груз идёт 3-5 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Сравнение толщин ЛСКН-135-СПл

Толщина	Эл. прочность	Расч. пробивное слоя	Статус по ТУ
0,10 мм	≥30 кВ/мм	≥3,0 кВ	Нестандартная — тонкая	← вы здесь
0,11 мм	≥30 кВ/мм	≥3,3 кВ	Стандартная по ТУ	Подробнее
0,13 мм	≥30 кВ/мм	≥3,9 кВ	Нестандартная — толстая	Подробнее

Электрическая прочность нормируется по ТУ как ≥30 кВ/мм одинаково для всех толщин — это удельная характеристика в кВ на миллиметр в исходном непропитанном состоянии. Поверхностная плотность тоже постоянна (135 ±18 г/м²) и определяется массой слюдяной бумаги в составе ленты. Подробнее о выборе толщины и о различии между подложками С (стеклосетка) и Т (стеклоткань) — в описании марки.

Условное обозначение при заказе

В обозначение ленты при заказе включаются: марка, размер по толщине, ширина ролика, содержание ускорителя:

• Узкая ширина 20 мм для лобовых частей: Лента ЛСКН-135-СПл 0,10×20 ТУ предприятия (ускоритель 0,3 %)
• Стандартная ширина 25 мм: Лента ЛСКН-135-СПл 0,10×25 ТУ предприятия (ускоритель 0,3 %)
• Без ускорителя для медленных VPI-режимов: Лента ЛСКН-135-СПл 0,10×25 ТУ предприятия (без ускорителя)

Стандартные ширины ролика: 15, 20, 23, 25, 30, 35 мм. При заказе 0,10 мм обязательно указывайте проектное обоснование нестандартной толщины — это помогает производству подтвердить технологический режим намотки. Содержание ускорителя выбирают под систему пропиточного лака и режим VPI: 0,2 % — для медленных эпоксидно-полиэфирных составов, 0,4 % — для быстротвердеющих эпоксиангидридов.

Вопросы и ответы

Зачем нужна нестандартная 0,10 мм у ЛСКН-135-СПл, если у ЛСКН-F-100-ТПл размер по толщине 0,09 мм идёт стандартной?

Это разные ленты для разных задач. ЛСКН-F-100-ТПл 0,09 мм — это самостоятельная марка с пониженной плотностью 100 г/м² и подложкой стеклоткань + ПЭТ; её главное применение — витковая изоляция в катушках с тонким проводом, где число витков на полюсе достигает 200–500 и нужна минимальная размер по толщине каждого витка. ЛСКН-135-СПл 0,10 мм — это нестандартная толщина базовой марки с поверхностной плотностью 135 г/м² (на 35 % больше слюды на единицу площади) и подложкой стеклосетка + ПЭТ; её главное применение — переходные участки сложной геометрии в крупных стержневых обмотках, где нужна повышенная масса слюды при сниженной толщине слоя. Замена «стандарт ЛСКН-F-100-ТПл 0,09 мм» на «нестандарт ЛСКН-135-СПл 0,10 мм» возможна только по согласованию с конструктором обмотки.

Можно ли намотать 0,10 мм СПл на лентоизолировочном станке с натяжением как у ТПл?

Категорически нет. Стеклосетка существенно слабее стеклоткани: разрушающая нагрузка СПл по партионному паспорту меньше, чем у ТПл (160 Н на ленту шириной 25 мм). При натяжении станка 1,5–3 кгс, типичном для ЛСКН-135-ТПл, СПл рвётся за первые 2–5 метров намотки. Для СПл натяжение снижают на 30–50 % по сравнению с ТПл, а при толщине 0,10 мм — ещё на 10–15 % дополнительно из-за более тонкого пакета слюды и плёнки. Перед запуском новой партии 0,10 мм СПл на серийном производстве — обязательная опытная намотка с подбором натяжения под конкретную партию ленты и свойства станка.

Годен ли 0,10 мм СПл для машин с частотным приводом и крутыми фронтами ШИМ?

С оговорками. Электрическая прочность 30 кВ/мм у СПл идентична электрической прочности ТПл — обе ленты имеют одинаковый диэлектрический барьер из слюдяной бумаги и ПЭТ-плёнки. Отличие в механической прочности: при ударных нагрузках от ШИМ-фронтов и накопленных циклах электростарения тонкая 0,10 мм с подложкой стеклосетка имеет меньший запас по механической усталости, чем 0,11 мм с подложкой стеклоткань ТПл. Для машин с ЧРП-питанием на корпусной изоляции стержней предпочтительна ЛСКН-135-ТПл 0,11 мм; для лобовых частей и переходных зон тех же машин 0,10 мм СПл может применяться как вспомогательная позиция.

Какой пропиточный состав выбрать под 0,10 мм СПл?

Стандартный выбор для класса F — эпоксидно-полиэфирный КП-303Н с ускорителем 0,3 % в составе ленты, отверждение при 160–170 °C 2–3 часа после VPI. Для класса B применяют полиэфирные ПЭ-933 / ПЭ-953 или глифталевые ГФ-95 — но это устаревший подход для машин общего назначения, оправданный только в ремонтных задачах на старом парке. Открытая структура стеклосетки даёт пропиточному составу проникать к слюдяной бумаге за 30–50 % меньшее время, чем через стеклоткань ТПл; это позволяет сократить общее время VPI-цикла на крупных стержнях. Для класса H с кремнийорганическими составами 0,10 мм СПл не рекомендуется длительно: ПЭТ-плёнка работает на пределе при 175–180 °C и через 1500–3000 часов теряет эластичность.

Подробнее о марке ЛСКН-135-СПл (расшифровка обозначения, серия ЛСКН, технология VPI, различие подложек СПл vs ТПл, совместимые пропиточные составы) — в описании марки.

Заказать ЛСКН-135-СПл 0,10 мм

Нестандартная размер по толщине 0,10 мм поставляется под заказ за 14–21 рабочих дней после подтверждения проектных параметров. Стандартные ширины 15, 20, 25, 30, 35 мм — в составе нестандартной партии. Минимальный заказ — 5 кг (увеличенный по сравнению с базовой 0,11 мм из-за технологической переналадки). Содержание ускорителя — по выбору заказчика, согласовывается под систему пропиточного лака.

Каждая партия — с паспортом качества и контролем поверхностной плотности 135 ±18 г/м², электрической прочности ≥30 кВ/мм, фактической толщины с допуском, целостности стеклосетки и плёнки ПЭТ. По запросу — расширенный протокол испытаний соответствия и протокол испытаний. Доставка по России: ПЭК, Деловые Линии, СДЭК.

Среди заказчиков в Челябинске — ЧМК (Мечел), ЧЭМК. Ремонт двигателей, перемотка трансформаторов — постоянный источник заказов на электроизоляцию.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем цена нестандартной партии с учётом ширины ролика, доли ускорителя, общего метража и срока поставки. Бесплатная консультация по выбору натяжения станка под СПл и по сравнению с базовой 0,11 мм или родственной ЛСКН-135-ТПл.
