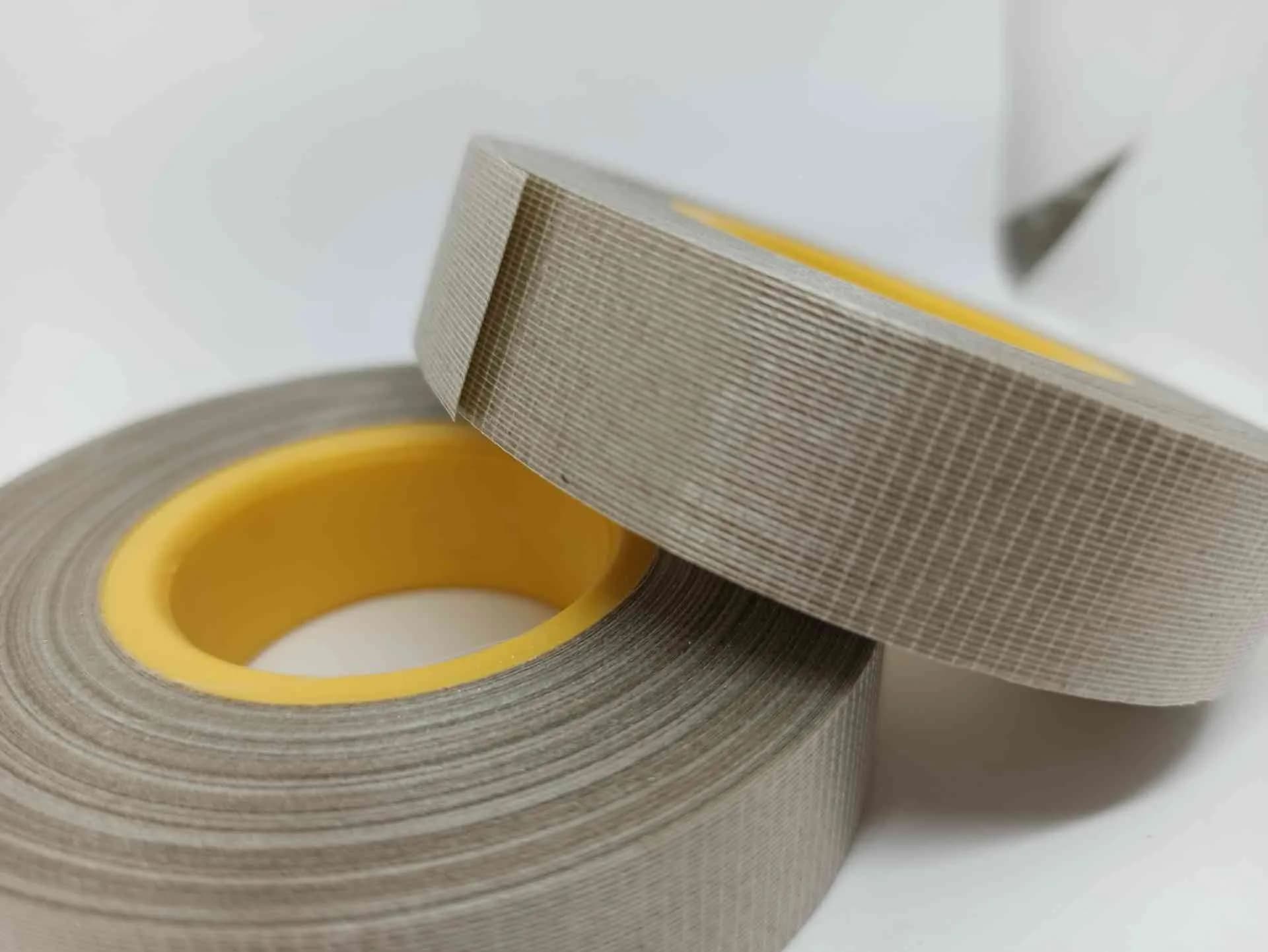

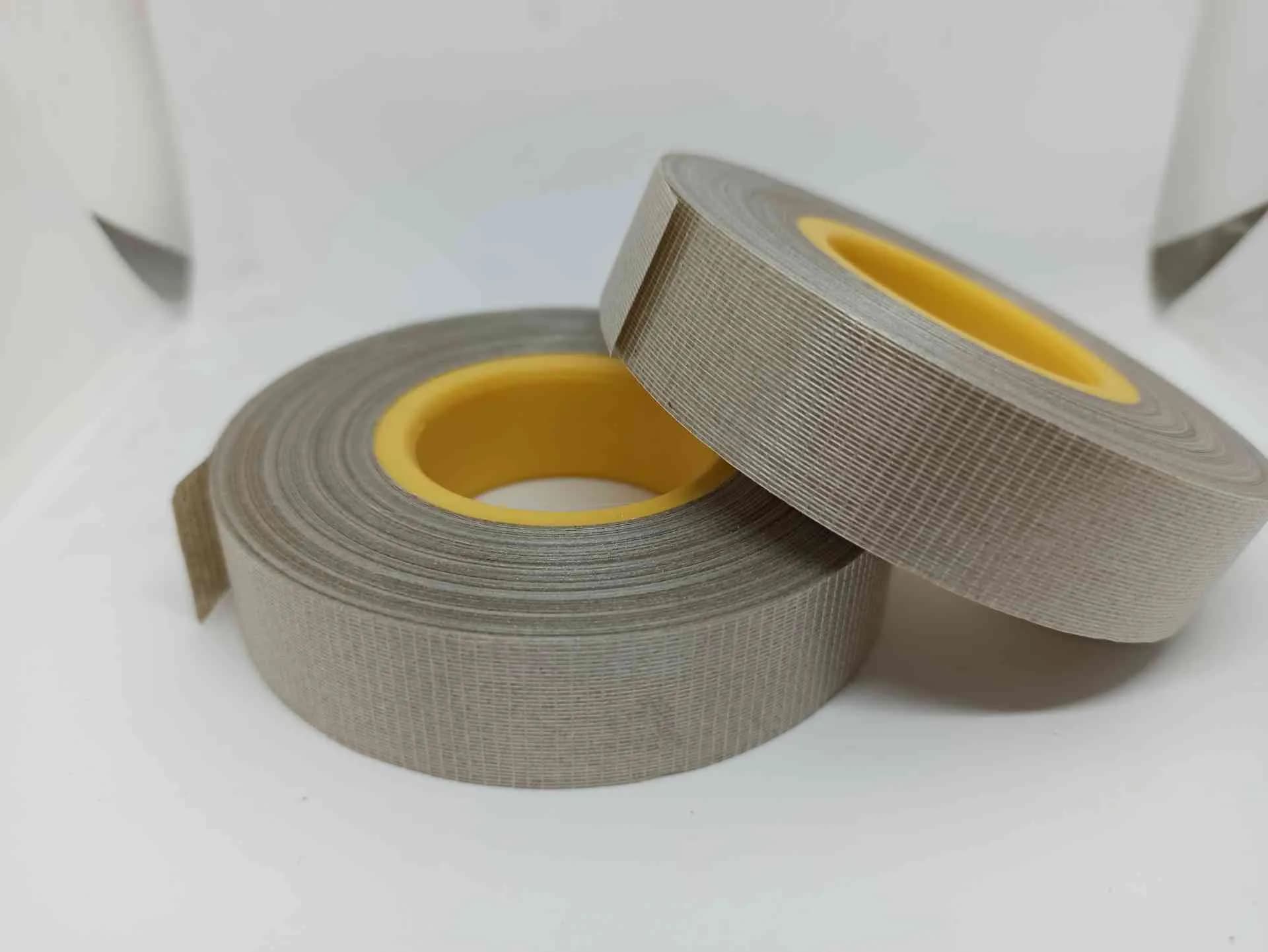

Лента слюдинитовая ЛСКН-135-ТПл в Челябинске: применение в электромашиностроительных предприятий

Лента слюдинитовая ЛСКН-135-ТПл — гибкая непропитанная электроизоляционная лента на основе слюдинитовой бумаги из мусковита, склеенная с одной стороны со стеклотканью, с другой — с полиэтилентерефталатной (ПЭТ) плёнкой. Связующее — лак на основе натурального каучука, в который введён ускоритель полимеризации эпоксидных составов. Лента предназначена исключительно для технологии вакуумно-нагнетательной пропитки (VPI) на стороне изготовителя обмоток: класс нагревостойкости готовой системы изоляции — В (130 °C), F (155 °C) или Н (180 °C) — определяется не самой лентой, а пропиточным составом.

Ключевая особенность ЛСКН-135-ТПл и всей серии ЛСКН — это «полуфабрикат» обмотки, а не готовый изоляционный продукт. У ленты практически нет резерва связующего и крайне мало летучих (≤0,5 %), поэтому лента стабильна при хранении, не «стекает» и не слёживается в ролике. Но и работать «насухо», как пропитанные resin-rich ленты типа ЛСК-110-ТПл или ЛСУ, она не может: без последующей VPI-пропитки готовая обмотка будет иметь рыхлую изоляцию с воздушными порами и пониженной электрической прочностью.

⚠️ ЛСКН-135-ТПл нельзя использовать там, где у завода-обмотчика нет VPI-установки. При попытке «намотать и сразу запустить» обмотка окажется без надёжной электрической прочности — связующее ленты только склеивает витки между собой, а основной диэлектрик создаётся на стадии вакуумно-нагнетательной пропитки и горячего отверждения пропиточного компаунда. Если VPI не предусмотрен технологически — берите пропитанные resin-rich ленты ЛСК-110-ТПл, ЛСУ, ЛСМ.

Что означает марка ЛСКН-135-ТПл

В отличие от лент серии ЛСК с числовым индексом рецептуры, у серии ЛСКН цифры означают совершенно другое — поверхностную плотность ленты в граммах на квадратный метр. Это редкая, но устойчивая система обозначений, унаследованная от более ранних ТУ производства на серию ЛСКН. Расшифровка по знакам:

• Л — лента (тип материала, не лист и не пластина)
• С — слюдяная (на основе слюдяной бумаги)
• КН — клеящий состав на основе Натурального каучука: каучуковый лак, в который введён ускоритель полимеризации эпоксидных составов. Это принципиально иной класс связующего, чем у пропитанных лент с эпоксидно-полиэфирным или эпоксиноволачным составом
• 135 — поверхностная плотность ленты, 135 г/м². Не температура, не электрическая прочность, не индекс рецептуры. Это масса единицы площади готовой ленты с допуском ±18 г/м²
• Т — стеклоТкань с одной стороны ленты (несущая подложка, обеспечивающая механическую прочность)
• Пл — Плёнка ПЭТ (полиэтилентерефталатная) с другой стороны ленты (барьерный слой)

В одной серии ЛСКН с разной массой выпускаются три плотности — 100, 135 и 160 г/м². Логика проста: чем больше слюды на единицу площади, тем толще получается лента и тем выше её электрическая прочность в кВ/мм исходно, но и тем труднее становится пропитка через плотный пакет слоёв. ЛСКН-135-ТПл — средняя точка серии: достаточная плотность слюдяной набивки для высоковольтных машин и одновременно проходимая для пропитывающего лака при VPI.

Распространённая ошибка — считать «135» температурой эксплуатации. У ленты нет фиксированного температурного класса в обозначении: класс задаётся пропиточным составом у потребителя. Тонкая ЛСКН-100 (100 г/м²) и ЛСКН-160-ТТ (160 г/м²) после правильной VPI-пропитки могут уйти в один и тот же класс F (155 °C), если выбран соответствующий пропиточный лак.

Варианты ленты серии ЛСКН-135 — ТПл и СПл

В рамках поверхностной плотности 135 г/м² выпускаются два исполнения, отличающиеся типом несущей подложки. Слюдяная бумага и связующее одинаковы, отличается только армирующая «обвязка»:

Вариант	Подложки	Прочность	Назначение
ЛСКН-135-ТПл (этот раздел)	стеклоТкань + ПЭТ-плёнка	≥160 Н на ролик	Корпусная изоляция высоковольтных машин, тяговые электродвигатели; механизированная намотка под натяжением
ЛСКН-135-СПл	стеклоСетка + ПЭТ-плёнка	ниже, чем у ТПл	Витковая изоляция, катушки сложной геометрии; стеклосетка мягче и тоньше — лучше пропитывается, но менее прочна

Чем эта пара отличается на практике — в одной фразе: стеклоткань прочнее, стеклосетка пропитывается лучше. ТПл предпочтителен на лентоизолировочных станках с активным натяжением и на корпусной изоляции крупных машин, где лента работает в условиях значительной механической нагрузки при намотке. СПл — на ручной намотке, на катушках с малыми радиусами изгиба и в случаях, когда от пропитки требуется максимальная глубина проникновения лака сквозь слой ленты.

Электрическая прочность у обоих вариантов одинакова и определяется массой слюдяной набивки 135 г/м²: не менее 30 кВ/мм в исходном состоянии до пропитки. После VPI и отверждения пропиточного компаунда фактическая электрическая прочность готовой системы изоляции возрастает в 1,3–1,7 раза за счёт заполнения межслоевых полостей лаком.

Технические характеристики ЛСКН-135-ТПл

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O); по запросу для тяговых машин — слюдопластовая бумага из мусковита тип 3
Связующее	Лак на основе натурального каучука с введённым ускорителем полимеризации эпоксидных составов
Подложка с одной стороны	Стеклоткань по ГОСТ 19170-73
Подложка с другой стороны	Полиэтилентерефталатная (ПЭТ) плёнка по ГОСТ 24234-80
Толщина ленты	0,11 ±0,02 мм (одна основная толщина по ТУ предприятия)
Поверхностная плотность	135 ±18 г/м² — отсюда цифра 135 в обозначении
Электрическая прочность, не менее	30 кВ/мм в исходном (непропитанном) состоянии
Разрушающая нагрузка при растяжении, не менее	160 Н на ролик стандартной ширины
Содержание ускорителя полимеризации	0,2 ±0,05 % / 0,3 ±0,08 % / 0,4 ±0,10 % — по выбору заказчика; возможна поставка без ускорителя
Потери массы при прокаливании	7,0 ±3,0 г/м²
Массовая доля летучих, не более	0,5 % — на порядок ниже, чем у пропитанных resin-rich лент
Класс нагревостойкости готовой системы	В (130 °C), F (155 °C) или Н (180 °C) — определяется пропиточным составом, а не лентой
Способ намотки	Ручная или на лентоизолировочных станках с равномерным натяжением; подогрев перед намоткой не требуется
Гарантийный срок хранения	6 месяцев со дня изготовления, по ГОСТ 26103-84
Поставка	Ролики стандартной ширины 15–35 мм; нестандартные ширины — по согласованию; диаметр ролика и втулка — по ТУ предприятия

Источник нормативных значений — действующее ТУ предприятия на ленту слюдинитовую серии ЛСКН. Тангенс угла диэлектрических потерь и удельное объёмное сопротивление ленты в исходном состоянии не нормируются — эти параметры приобретают смысл только для готовой пропитанной системы изоляции и контролируются на этапе приёмо-сдаточных испытаний обмотки.

Условное обозначение ЛСКН-135-ТПл при заказе

Примеры: В обозначение ленты при заказе входят: марка, размер по толщине, ширина ролика, содержание ускорителя (если важно), ТУ.

Толщина 0,11 мм, ширина 25 мм, ускоритель 0,3 %	Лента ЛСКН-135-ТПл 0,11×25 / уск. 0,3 %
Толщина 0,11 мм, ширина 30 мм, без ускорителя	Лента ЛСКН-135-ТПл 0,11×30 / без ускорителя
Толщина 0,11 мм, ширина 20 мм, по чертежу	Лента ЛСКН-135-ТПл 0,11×20 по черт. № __

При заказе обязательно указывайте содержание ускорителя — это технологически критичный параметр. Доля ускорителя выбирается под систему пропитывающего лака и режим VPI у заказчика: 0,2 % — для медленных режимов отверждения, 0,4 % — для быстрых. Если конкретные требования к ускорителю не определены, лента отгружается без ускорителя — это «инертный» вариант, безопасный при длительном хранении.

ЛСКН-135-ТПл и ЛСК-110-ТПл — две принципиально разные технологии изоляции

Хотя обе ленты содержат букву «К» в обозначении и обе имеют подложку «ТПл», на этом сходство заканчивается. Это материалы для двух разных технологий обмоточного предприятия, не взаимозаменяемые ни в одну, ни в другую сторону:

Параметр	ЛСКН-135-ТПл (этот раздел)	ЛСК-110-ТПл
Технология изоляции	VPI — непропитанная (вакуумно-нагнетательная пропитка после намотки у потребителя)	Resin-rich — пропитанная (связующее уже внутри ленты)
Связующее	Каучуковый лак с ускорителем полимеризации	Эпоксидный электроизоляционный компаунд
Содержание летучих	≤0,5 %	до 2 %
Класс нагревостойкости	Зависит от пропиточного состава: В, F или Н	В (130 °C), фиксированный
Электрическая прочность исходная	≥30 кВ/мм (в ленте)	26–49 кВ/мм (в ленте)
Электрическая прочность готовой изоляции	40–55 кВ/мм после VPI	≈30–50 кВ/мм после отверждения
Гарантийный срок хранения	6 месяцев	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Требования к производству обмоток	Обязательна VPI-установка у изготовителя	Достаточно сушильной печи 160 °C
Типичное применение	Высоковольтные машины 6–35 кВ, тяговые электродвигатели	Машины общего назначения до 6 кВ, ремонт

Главное практическое следствие — выбор ленты определяется не маркой машины, а технологическим парком завода-обмотчика. Если у предприятия есть VPI-установка и отлаженный режим вакуумно-нагнетательной пропитки — ЛСКН-серия даёт более качественную изоляцию для высоковольтных применений. Если VPI нет или экономически нецелесообразна — пропитанные resin-rich ленты класса F (Элмикатерм 524019) или класса B (ЛСК-110-ТПл) дают приемлемое качество без капитального дооборудования.

Электрические характеристики ленты ЛСКН-135-ТПл

Норма электрической прочности 30 кВ/мм, заявленная в ТУ предприятия, относится к исходной непропитанной ленте. Это контрольный параметр для приёмо-сдаточных испытаний партии, а не «рабочая электрическая прочность готовой изоляции». На стадии VPI-пропитки и горячего отверждения пропиточного компаунда фактическая электрическая прочность системы возрастает за счёт заполнения межслоевых полостей и адгезионного сцепления слоёв.

Параметр	Значение	Состояние
Электрическая прочность ленты	≥30 кВ/мм	Исходное (непропитанное) состояние
Расчётная прочность системы	40–55 кВ/мм	После VPI и отверждения класса F
Толщина ленты	0,11 ±0,02 мм	По ТУ предприятия
Расчётное пробивное одного слоя	≥3,3 кВ	До пропитки, без перекрытия
Поверхностная плотность	135 ±18 г/м²	Контроль методом взвешивания
Разрушающая нагрузка	≥160 Н	На стандартный ролик

Различие между «электрической прочностью ленты» и «электрической прочностью изоляции» — ключевое в технологии VPI. Лента сама по себе — это «скелет» с пористой структурой, удерживающий слюдяную бумагу в нужной геометрии. Окончательные электрические параметры формируются после того, как пропиточный лак (эпоксидно-ангидридный типа КП-303Н, или эпоксидный класса F, или кремнийорганический класса H) под вакуумом заполняет все микрополости и затем полимеризуется при нагреве.

Класс нагревостойкости — определяется не лентой, а пропиточным составом

Самая частая путаница вокруг ЛСКН-135-ТПл — попытка приписать ленте «свой» класс нагревостойкости. Этого класса не существует. Лента — компонент изоляционной системы, а не готовая изоляция; её термостойкость определяется не каучуковым связующим (которое в готовой системе после VPI становится лишь следами), а тремя факторами одновременно: пропиточным составом, армирующими слоями и слюдяной бумагой.

Класс системы	Длительная t°	Типовой пропиточный состав	Совместимость ЛСКН-135-ТПл
В	130 °C	Полиэфирные, глифталевые лаки класса B (ПЭ-933, ГФ-95)	Совместима, ограничивает ПЭТ-плёнка
F	155 °C	Эпоксидно-ангидридные КП-303Н, эпоксидные класса F	Полностью совместима — основное применение
Н	180 °C	Кремнийорганические КО-916, КО-921, эпоксиноволачные	На пределе ПЭТ-плёнки; для длительной работы при 180 °C предпочтительна ЛСКН-160-ТТ без плёнки

Подложка ПЭТ-плёнка — практический ограничитель верхнего класса для ЛСКН-135-ТПл. ПЭТ длительно работает до 130–155 °C; при 180 °C плёнка постепенно теряет эластичность за тысячи часов работы. Если по конструкции машины требуется класс H (180 °C) с длительным ресурсом — переходите на ЛСКН-160-ТТ с двумя слоями стеклоткани (без плёнки): там вообще нет полимерной плёнки в составе, и общий класс системы определяется только пропиточным лаком и связующим в нём.

Привозим в Челябинске за 3-5 дней. Берём ПЭК или Деловые Линии — со склада на склад без перевалок.

На уровне класса В (130 °C) использовать ЛСКН-135-ТПл технически возможно, но с экономической точки зрения это избыточно: для класса B проще и дешевле использовать пропитанные ленты ЛСК-110-ТПл без необходимости держать VPI-установку.

Отраслевые применения ЛСКН-135-ТПл

Корпусная изоляция высоковольтных асинхронных и синхронных машин

Главное и массовое применение ЛСКН-135-ТПл — корпусная изоляция стержневых обмоток крупных асинхронных и синхронных двигателей напряжением 6–10 кВ. Лента укладывается слоями с перекрытием 50 % на лентоизолировочных станках (ЛИС-серии), затем стержни собираются в обмотку и проходят VPI-пропитку с эпоксидно-ангидридным компаундом КП-303Н. После отверждения при 160–180 °C получается монолитная корпусная изоляция класса F с электрической прочностью 40–50 кВ/мм. Такая система применяется в крупных асинхронных двигателях общепромышленного назначения, синхронных компенсаторах, машинах для металлургии и горнодобывающей промышленности.

Тяговые электродвигатели

В тяговых электродвигателях (ТЭД) электровозов, тепловозов, метропоездов и пригородных электропоездов ЛСКН-135-ТПл задействуется как корпусная изоляция полюсных и якорных катушек. Особенность тягового электропривода — постоянные циклы нагрева/охлаждения, ударные механические нагрузки от рельсового пути, повышенная вибрация. VPI-изоляция на основе ЛСКН-серии даёт необходимую монолитность и устойчивость к этим воздействиям; для машин с повышенными требованиями задействуют исполнение на флогопитовой бумаге (тип 4) — оно отгружается по отдельному запросу. Стандартное исполнение ЛСКН-135-ТПл — на мусковите.

Гидрогенераторы и крупные синхронные генераторы

В гидрогенераторах малой и средней мощности класса F (155 °C) ЛСКН-135-ТПл применяется как корпусная изоляция стержней статорной обмотки. Технология: намотка стержней лентой с перекрытием 50 %, прессование стержня для уплотнения, помещение в обмотку статора, VPI-пропитка готового статора целиком. Для самых крупных машин (ГРЭС, АЭС) обычно используются специализированные системы изоляции с лентами повышенной плотности (ЛСКН-160-ТТ) или с полиимидными плёнками — но и ЛСКН-135-ТПл удерживает применимость в нише машин до 30–50 МВт класса F.

Возбудители турбогенераторов

Возбудители турбогенераторов — машины постоянного тока, питающие обмотку возбуждения главного агрегата. Их изоляция класса F регулярно выполняется на лентах серии ЛСКН с VPI-пропиткой: ЛСКН-135-ТПл здесь применяется в катушках полюсов и якорной обмотке. Преимущество перед resin-rich лентами — большая стабильность при длительной работе и циклическом нагреве, что особенно важно для непрерывного режима эксплуатации энергетического оборудования.

Электрические машины пожаро- и взрывозащищённого исполнения

Машины исполнения «РВ», «ВЗГ», «РУ» с повышенными требованиями к надёжности изоляции часто комплектуются обмотками VPI-технологии. ЛСКН-135-ТПл здесь востребован для корпусной изоляции в системах класса F или Н — применение оправдано тем, что VPI-изоляция даёт минимальное содержание воздушных полостей, в которых при эксплуатации возможны частичные разряды.

Технология намотки и вакуумно-нагнетательной пропитки

VPI (Vacuum Pressure Impregnation, вакуумно-нагнетательная пропитка) — фундаментально иной процесс по сравнению с традиционным «намотал-пропитал-просушил». Этапы для системы изоляции на ЛСКН-135-ТПл:

Покупают у нас в Челябинске такие предприятия как ЧМК (Мечел), ЧЭМК. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

1. Подготовка ролика и оборудования. Лента выдерживается в условиях намоточного цеха (15–25 °C, влажность до 75 %) для выравнивания температуры. Лентоизолировочный станок настраивается на требуемую ширину перекрытия (обычно 50 %) и натяжение (умеренное — лента не должна вытягиваться).
2. Намотка. Лента наматывается на стержень, катушку или полюс с заданным числом слоёв. Для напряжения 6 кВ типично 6–10 слоёв с полуперекрытием; для 10 кВ — 12–16 слоёв; для 15 кВ — 18–24 слоя. Подогрев перед намоткой не требуется — каучуковое связующее достаточно липкое при комнатной температуре, чтобы слои держались между собой без дополнительной адгезии.
3. Сборка в готовое изделие. Изолированные стержни укладываются в пазы статора (ротора), катушки размещаются на полюсах, выполняется межсоединительный монтаж.
4. Сушка перед пропиткой. Готовая обмотка прогревается в сушильной камере при 60–80 °C в течение 4–8 часов для удаления остатков влаги и летучих. Этап обязательный — попадание влаги в пропитывающий состав ухудшает диэлектрические свойства готовой изоляции.
5. Вакуумирование. Обмотка помещается в герметичный VPI-котёл, давление снижается до 1–10 мбар на 1–4 часа. Воздух и остаточные летучие удаляются из всех полостей в слоях ленты, в межслоевых промежутках, между лентой и проводом.
6. Заполнение лаком. В вакуумированный котёл подаётся пропиточный лак (типичный выбор для класса F — эпоксидно-ангидридный КП-303Н). Под действием атмосферного давления, восстанавливающегося в котле, лак заполняет все полости в обмотке.
7. Опрессовка под избыточным давлением. Котёл закрывается, давление поднимается до 5–7 атм на 2–6 часов. Лак под давлением проникает в самые тонкие межволоконные щели стеклоткани и в поры слюдяной бумаги.
8. Слив лака и отверждение. Излишек лака сливается обратно в накопитель. Обмотка переносится в сушильную печь и нагревается до 160–180 °C на 12–16 часов для полимеризации пропиточного состава. На этой стадии ускоритель полимеризации, содержавшийся в каучуковом связующем самой ленты, ускоряет отверждение пропиточного лака.

Это технологически сложный процесс с высокими капитальными затратами на оборудование, но именно он даёт максимально качественную монолитную изоляцию с минимумом частичных разрядов в эксплуатации. Полный цикл VPI занимает от одних суток (для небольших катушек) до 3–5 суток (для крупного статора гидрогенератора).

Перекрытие при намотке ЛСКН-135-ТПл — обычно 50 % (полуперекрытие), реже 67 % (треть-перекрытие) на участках выхода из паза. Направление намотки выбирается по технологии конкретного завода. Натяжение должно быть равномерным — это критично для получения предсказуемой геометрии изоляции после VPI: при неравномерном натяжении возникают локальные утолщения и пустоты, которые лак не заполняет полностью.

Совместимые пропиточные составы для VPI с ЛСКН-135-ТПл

Выбор пропиточного лака определяет класс готовой системы изоляции и её эксплуатационные свойства. Совместимость с ЛСКН-135-ТПл проверена для следующих групп пропиточных составов:

• Эпоксидно-ангидридные класса F — основной выбор для большинства применений. Самый распространённый отечественный состав — КП-303Н (компаунд пропиточный 303 Н), отверждение при 160 °C 12–16 часов. Дают электрическую прочность готовой системы 40–55 кВ/мм при толщине изоляции 4–6 мм. Применяются в гидрогенераторах, тяговых электродвигателях, машинах общего назначения класса F.
• Эпоксидные класса F с активным разбавителем — серии Элпласт, ПК-11, ПК-21. Отверждение при 150–170 °C 8–12 часов. Лучшая текучесть и проникающая способность по сравнению с КП-303Н, что выгодно для VPI крупных статоров с длинными стержнями.
• Полиэфирные класса B — ПЭ-933, ПЭ-953, отверждение при 130–140 °C. Применяются для машин класса B, где нет требования к более высоким температурам и важна экономика.
• Кремнийорганические класса H — КО-916, КО-921, отверждение при 180–200 °C 3–6 часов. Применимы для систем класса H, но с оговоркой — ПЭТ-плёнка ленты ЛСКН-135-ТПл при длительной работе на 180 °C постепенно охрупчивается. Для устойчивого класса H предпочтительна ЛСКН-160-ТТ с двумя слоями стеклоткани без плёнки.

Ускоритель полимеризации в составе ленты ЛСКН-135-ТПл (0,2 / 0,3 / 0,4 % по выбору) — это «семя» полимеризации эпоксидного состава. Когда лак входит в контакт с лентой при VPI и затем прогревается, ускоритель из ленты ускоряет реакцию отверждения и гарантирует равномерное затвердевание в межслоевых пространствах. При выборе пропиточного состава, отличного от эпоксидного, целесообразна поставка ленты без ускорителя — это исключает возможные побочные реакции с пропиточным лаком другого химического класса.

Место ЛСКН-135-ТПл в семействе непропитанных лент серии ЛСКН

Серия ЛСКН включает несколько марок, отличающихся поверхностной плотностью, типом подложек и наличием плёнки. Все они объединены общей технологией — VPI — и общим связующим (каучуковый лак с ускорителем). Различаются назначением и областью применения:

Марка	Плотность г/м²	Подложки	Толщина мм	Эл. прочность кВ/мм	Применение
ЛСКН-F-100-ТПл	100 ±20	стеклоткань + ПЭТ	0,09 ±0,01	≥50	Тонкая лента для витковой изоляции, низковольтные катушки и системы класса F
ЛСКН-135-ТПл (этот раздел)	135 ±18	стеклоткань + ПЭТ	0,11 ±0,02	≥30	Базовая корпусная изоляция высоковольтных машин, тяговые электродвигатели
ЛСКН-135-СПл	135 ±18	стеклосетка + ПЭТ	0,11 ±0,02	≥30	Витковая изоляция, катушки сложной геометрии — мягче ТПл, лучше пропитывается
ЛСКН-160-ТТ	160 ±17	2× стеклоткань (без плёнки)	0,13 ±0,02	≥10	Высоковольтные машины класса H, тяговые ТЭД с предельными температурами

В ряду 100 → 135 → 160 г/м² есть характерная закономерность: с ростом массы слюды на единицу площади растёт абсолютная размер по толщине изоляции на один слой, но падает удельная электрическая прочность в кВ/мм. Это нормально — у более «толстой» ленты больше относительный путь пробоя через локальные дефекты. Зато выше механическая прочность и лучше работа при многослойной намотке для высоких напряжений.

ЛСКН-135-ТПл — оптимальная средняя точка серии: достаточная плотность слюдяной набивки для машин 6–10 кВ, удобная размер по толщине 0,11 мм для механизированной намотки и реалистичная электрическая прочность 30 кВ/мм для VPI-систем класса F. По объёму потребления в российском электромашиностроении это самая массовая марка серии ЛСКН.

Современные аналоги и замены ЛСКН-135-ТПл

В нише непропитанных лент для VPI-технологии класса F рынок предлагает несколько групп аналогов:

• Конкурирующая серия ЛСКО-180Т — также непропитанная лента для VPI с каучуковым связующим, но индекс «180» здесь означает температуру эксплуатации (180 °C, класс H по конструкции), а не плотность. ЛСКО — более новое поколение, разработанное под современные эпоксидные пропиточные составы; геометрия и применение в значительной степени совпадают с ЛСКН.
• ЛСКО-ПМ — лента для VPI с полиимидной плёнкой вместо ПЭТ, класс H (180 °C). Применяется там, где требуется устойчивая работа на 180 °C с длительным ресурсом — полиимид выдерживает 180 °C многие тысячи часов без потери свойств, что критично для гидрогенераторов и крупных тяговых машин.
• Импортные аналоги — Cogebi (Бельгия/Чехия) серии Cogemicanite, Von Roll (Швейцария) серии Samicabond с непропитанным исполнением, Pamica (Китай) — бюджетные аналоги. Технические параметры в общем сопоставимы с отечественными ЛСКН, но требуется сверка паспортов и согласование с заказчиком при замене.

В пределах семейства ЛСКН прямой замены для марки 135-ТПл нет — каждая марка серии имеет собственную нишу применения. Если заказчику требуется именно поверхностная плотность 135 г/м² с двумя подложками типа стеклоткань+плёнка ПЭТ — нужна именно ЛСКН-135-ТПл. Сосед по серии ЛСКН-135-СПл с той же плотностью отличается типом несущей подложки (стеклосетка вместо стеклоткани) и востребован в катушках с пониженной механической нагрузкой при намотке.

Контроль качества и паспорт партии

Каждая партия ЛСКН-135-ТПл сопровождается паспортом качества, в котором указываются:

• Полное обозначение: марка ЛСКН-135-ТПл, толщина 0,11 мм, ширина ролика, содержание ускорителя полимеризации (если введён), ТУ предприятия
• Номер партии и дата изготовления — критично для отслеживания гарантийного срока хранения (6 месяцев)
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность 135 ±18 г/м², электрическая прочность ≥30 кВ/мм, разрушающая нагрузка ≥160 Н, потери массы при прокаливании 7,0 ±3,0 г/м², содержание летучих ≤0,5 %
• Качество визуального осмотра ленты: отсутствие складок, разрывов, локальных утолщений, отслоения подложек, посторонних включений
• Фактическое содержание ускорителя полимеризации с лабораторным подтверждением для партий, где ускоритель введён
• Штамп ОТК с подписью контролёра и датой испытаний

Для ответственных применений (тяговый электропривод, гидрогенераторы, оборонная промышленность) дополнительно проводятся расширенные испытания: контроль электрической прочности после термоциклирования, испытание на стойкость к напряжению повышенной частоты, контроль геометрических параметров на каждом ролике. Эти испытания согласуются с заказчиком и проводятся за дополнительную плату.

Срок действия паспорта качества — 6 месяцев со дня изготовления (по ГОСТ 26103-84 для электроизоляционных материалов аналогичной природы). По истечении срока возможна повторная аттестация партии у производителя или независимой лаборатории — проверяется в первую очередь содержание летучих и разрушающая нагрузка (содержание влаги увеличивается со временем, что ухудшает технологические характеристики при VPI).

Типичные ошибки при выборе и применении ЛСКН-135-ТПл

1. Использование ЛСКН без VPI-установки

Самая критичная ошибка. Заказчик закупает ЛСКН-135-ТПл по более низкой цене за метр, не имея VPI-оборудования, и пытается использовать ленту «как обычную» — намотал, прогрел, запустил. Результат: обмотка имеет слабую электрическую прочность (на 30–50 % ниже, чем у пропитанных resin-rich систем), частые локальные пробои в эксплуатации, ускоренный отказ при первых же серьёзных нагрузках. Для систем без VPI используйте пропитанные ленты — ЛСК-110-ТПл класса B, ЛСУ или ЛСМ класса F, Элмикатерм 524019 класса F.

2. Неправильный выбор содержания ускорителя

Ускоритель в ленте должен соответствовать пропитывающему составу. Если ускоритель в ленте «не годен» — пропитка либо отвердеет неравномерно (избыточный ускоритель — локальный перегрев в реакции, образование «горячих точек»), либо не полностью полимеризуется (недостаточный ускоритель — остатки незатвердевшего лака в межслоевых пространствах). Для медленных эпоксидных лаков с длительным режимом отверждения (16+ часов при 160 °C) типичен ускоритель 0,2 %; для быстрых режимов (8–12 часов) — 0,4 %. При неуверенности — заказывайте ленту без ускорителя и согласовывайте режим пропитки с производителем компаунда.

3. Использование на классе H без перехода на ЛСКН-160-ТТ

Если конструкция машины предполагает длительную работу на 180 °C (класс H), ПЭТ-плёнка ленты ЛСКН-135-ТПл становится узким местом по нагревостойкости. Плёнка работает до 130–155 °C; при 180 °C она охрупчивается за тысячи часов и теряет барьерные параметры. Для устойчивого класса H берите ЛСКН-160-ТТ без плёнки или ленту с полиимидной плёнкой ЛСКО-ПМ.

4. Хранение и работа в условиях повышенной влажности

Слюдинитовая бумага гигроскопична, и каучуковый лак — тоже. При относительной влажности воздуха выше 80 % за несколько суток лента впитывает дополнительную влагу, что ухудшает её поведение при VPI: летучие при вакуумировании дают обратный поток газа, нарушающий равномерность пропитки. Если ролик хранился в сыром помещении — перед намоткой обязательна выдержка в сухом климатическом шкафу или сушильной камере при 40–50 °C 4–6 часов с последующим охлаждением до температуры цеха.

5. Намотка с подогревом ленты

Намотчики, привыкшие работать с пропитанными resin-rich лентами серии ЛСМ (где подогрев до 50–70 °C размягчает связующее), иногда применяют тот же приём к ЛСКН-135-ТПл. Это избыточная процедура: ЛСКН не нуждается в подогреве, каучуковый лак при комнатной температуре уже достаточно липок для удержания слоёв между собой. Подогрев выше 50 °C может, наоборот, привести к локальному стартовому отверждению связующего и ухудшению адгезии при последующей VPI-пропитке.

6. Замена ЛСКН-135-ТПл на ЛСКН-135-СПл при намотке под высоким натяжением

Стеклосетка СПл — менее прочный армирующий продукт, чем стеклоткань ТПл. На механизированной намотке с высоким натяжением СПл может рваться или растягиваться неравномерно. Это особенно критично при изоляции стержневых обмоток высоковольтных машин, где геометрия слоя должна быть стабильна. Если основные параметры намотки требуют ТПл — не экономьте на подложке, переход на СПл оправдан только для ручной намотки и катушек сложной геометрии с малыми натяжениями.

Хранение и транспортировка ЛСКН-135-ТПл

Условия хранения по ГОСТ 26103-84 для электроизоляционных материалов:

• Температура: 5–35 °C, оптимум 15–25 °C. Гарантийный срок 6 месяцев со дня изготовления — единый, не делится на «при 15–35 °C» и «при 5 °C» (как у пропитанных resin-rich лент). Это особенность непропитанных лент: связующее каучуковый лак с малой долей летучих стабильно при комнатной температуре, и нет необходимости в холодильнике для продления срока хранения.
• Относительная влажность воздуха: до 75 %. При длительном превышении 80 % происходит гигроскопическое набухание слюдинитовой бумаги и дополнительное увлажнение каучукового связующего — ухудшается технологичность при VPI.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках. Ультрафиолет ускоряет старение ПЭТ-плёнки и снижает её эластичность.
• Положение роликов: вертикально (на торце) на стеллажах или горизонтально стопками с прокладками между рядами. Деформация ролика приводит к продольным морщинам ленты при размотке, что недопустимо для качественной намотки.

Транспортировка осуществляется в крытом транспорте (автомобильном, железнодорожном, контейнерном) с защитой от атмосферных осадков и прямого солнечного света. При погрузке-разгрузке исключают удары роликов друг о друга и падения с высоты. Допустимый диапазон температур при транспортировке — от –40 до +50 °C; время в пути не должно сокращать гарантийный срок более чем на 25 %.

По прибытии партии на склад заказчика — проверка целостности упаковки, дат выпуска и содержания паспорта, выборочная визуальная проверка состояния роликов (отсутствие смещения слоёв на торце, равномерность намотки, отсутствие подсохших следов клея на поверхности ролика). При сомнении в качестве партии — запрос повторного паспорта у производителя или аттестация в независимой лаборатории.

Частые вопросы по ЛСКН-135-ТПл

Чем ЛСКН-135-ТПл отличается от ЛСК-110-ТПл — обе же ленты слюдинитовые с подложкой ТПл?

Это материалы для двух принципиально разных технологий обмоточного производства. ЛСКН-135-ТПл — непропитанная лента для технологии вакуумно-нагнетательной пропитки (VPI), где основной диэлектрик создаётся при пропитке готовой обмотки лаком на стороне заказчика. ЛСК-110-ТПл — пропитанная resin-rich лента, где связующее уже внутри ленты, и обмотке нужна только сушильная печь для отверждения. Связующее у них тоже разное: каучуковый лак у ЛСКН против эпоксидного компаунда у ЛСК. Класс нагревостойкости ЛСК фиксирован (B, 130 °C), а у ЛСКН определяется пропиточным составом и может быть B, F или H. Замена одной марки на другую без согласования с конструктором обмотки — недопустима.

Что значит цифра 135 в марке ЛСКН-135-ТПл — это тепловой режим?

Нет, это поверхностная плотность ленты в граммах на квадратный метр с допуском ±18 г/м². В серии ЛСКН цифры в любом случае означают массу единицы площади: ЛСКН-100, ЛСКН-135, ЛСКН-160. Чем выше плотность, тем толще слой слюдяной бумаги в ленте и тем выше абсолютная электрическая прочность многослойной изоляции после пропитки. Температурный класс готовой системы определяется не лентой, а пропиточным составом — это базовое свойство непропитанных VPI-лент.

Какое связующее в ЛСКН-135-ТПл? На некоторых сайтах пишут «кремнийорганическое»

Это распространённая ошибка в интернет-описаниях. В ЛСКН-135-ТПл связующее — лак на основе натурального каучука, в который введён ускоритель полимеризации эпоксидных составов (расшифровка «КН» в марке: К — каучуковый, Н — натуральный). Кремнийорганическое связующее — это другой класс лент, чаще всего идущих под обозначениями ЛСК-СС, ЛСКВ, ЛСКО-ПМ или Микасил. Связующее ЛСКН — нетермостойкое само по себе; класс нагревостойкости готовой системы определяет пропиточный лак.

Какой класс нагревостойкости у ЛСКН-135-ТПл?

У самой ленты класса нагревостойкости нет. Это компонент VPI-системы, и класс готовой изоляции определяется пропиточным составом. Возможные варианты:

• Класс В (130 °C) — при пропитке полиэфирным или глифталевым лаком класса B
• Класс F (155 °C) — при пропитке эпоксидно-ангидридным КП-303Н или эпоксидным класса F (основное применение)
• Класс Н (180 °C) — при пропитке кремнийорганическим лаком, но с оговоркой по ПЭТ-плёнке: длительная работа при 180 °C ограничена термостойкостью плёнки. Для устойчивого класса H предпочтительна ЛСКН-160-ТТ без плёнки.

Можно ли использовать ЛСКН-135-ТПл без VPI-установки, просто намотать и просушить?

Технически возможно, но не рекомендуется. Без VPI-пропитки готовая обмотка будет иметь сухую рыхлую изоляцию с воздушными пустотами в межслоевых пространствах. Электрическая прочность такой изоляции окажется на 30–50 % ниже паспортной, разрушающая нагрузка тоже снижена, ресурс работы — значительно короче. Если у вашего предприятия нет VPI-установки, выбирайте пропитанные resin-rich ленты — ЛСК-110-ТПл для класса B, ЛСУ или Элмикатерм 524019 для класса F.

Зачем нужен ускоритель полимеризации в ленте — нельзя ли вообще без него?

Ускоритель в составе каучукового лака ленты — это «семя» полимеризации эпоксидного пропиточного состава. Без ускорителя пропитка идёт «снаружи внутрь» — внешние слои отверждаются раньше, чем лак успеет дойти и полимеризоваться в глубине изоляции. Когда лак входит в контакт с лентой при VPI и затем нагревается до 160–180 °C, ускоритель из ленты помогает равномерно стартовать и протекать реакции отверждения в межслоевых пространствах. Это может приводить к остаточным «недополимеризованным» зонам с пониженной электрической прочностью. Поставка без ускорителя возможна — она целесообразна, если пропиточный состав имеет собственный мощный ускоритель и не нуждается в «помощи» со стороны ленты, либо если задействуется не-эпоксидный пропиточный лак (полиэфирный, кремнийорганический), для которого добавление эпоксидного ускорителя нежелательно.

Какой гарантийный срок хранения у ЛСКН-135-ТПл?

6 месяцев со дня изготовления, при температуре 5–35 °C и относительной влажности до 75 %. Это значительно дольше, чем у пропитанных resin-rich лент серии ЛСК (3 месяца при комнатной температуре). Причина — у ЛСКН практически нет летучих и нет «активного» связующего, способного к саморазогреву или предполимеризации; каучуковый лак стабилен при хранении.

На какой слюдяной бумаге выполнена ЛСКН-135-ТПл — мусковит или флогопит?

Стандартное исполнение — слюдинитовая бумага из мусковита. По запросу для тяговых электродвигателей возможно исполнение на флогопитовой бумаге (тип 4) — это специальный заказ, обсуждается отдельно при оформлении партии. По умолчанию все слюдинитовые ленты серии ЛСКН — на мусковите.

Нормативные и справочные источники

• ТУ предприятия на ленты слюдинитовые серии ЛСКН (действующая редакция с 2021 г., взамен ТУ 2003 г.) — определяет состав, технические параметры, методы испытаний и условия поставки лент серии ЛСКН-100/135/160 в исполнениях ТПл, СПл, ТТ.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C; класс нагревостойкости готовой системы изоляции определяется по этому стандарту.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент; условия хранения.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как несущая подложка ленты ЛСКН-135-ТПл.
• ГОСТ 24234-80 «Плёнка полиэтилентерефталатная» — требования к ПЭТ-плёнке, применяемой как барьерная подложка ленты.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты), раздел 21 (вакуумно-нагнетательная пропитка).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем; влияние влажности на свойства электроизоляционных материалов.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ; технологии VPI и resin-rich.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.

Заказать ЛСКН-135-ТПл

Лента ЛСКН-135-ТПл толщиной 0,11 мм поставляется в роликах стандартной ширины 15–35 мм; нестандартные ширины и длины — по согласованию. Содержание ускорителя полимеризации (0,2 / 0,3 / 0,4 % или без ускорителя) — по выбору заказчика. Срок изготовления — 7–14 рабочих дней; со склада ИзолитПром в Красноярске и Москве — в наличии под отгрузку в течение 24 часов после оплаты.

Каждая партия — с паспортом качества и контролем поверхностной плотности 135 ±18 г/м², электрической прочности ≥30 кВ/мм, разрушающей нагрузки ≥160 Н, содержания летучих ≤0,5 %. Доставка по России: ПЭК, Деловые Линии, СДЭК. По запросу — расширенный протокол испытаний соответствия. Скидка от 10 кг продукции.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем цена с учётом ширины ролика, доли ускорителя, количества и срока поставки. Бесплатная консультация по выбору ускорителя под ваш пропиточный состав и режим VPI.

Сопутствующие марки серии ЛСКН: ЛСКН-135-СПл (стеклосетка вместо стеклоткани), ЛСКН-160-ТТ (две стеклоткани без плёнки, для класса H), ЛСКН-F-100-ТПл (тонкая лента для витковой изоляции класса F). Конкурирующая VPI-серия — ЛСКО-180Т и ЛСКО-ПМ. Полный обзор — в разделе ленты слюдинитовые.
