Исполнение по ТУ

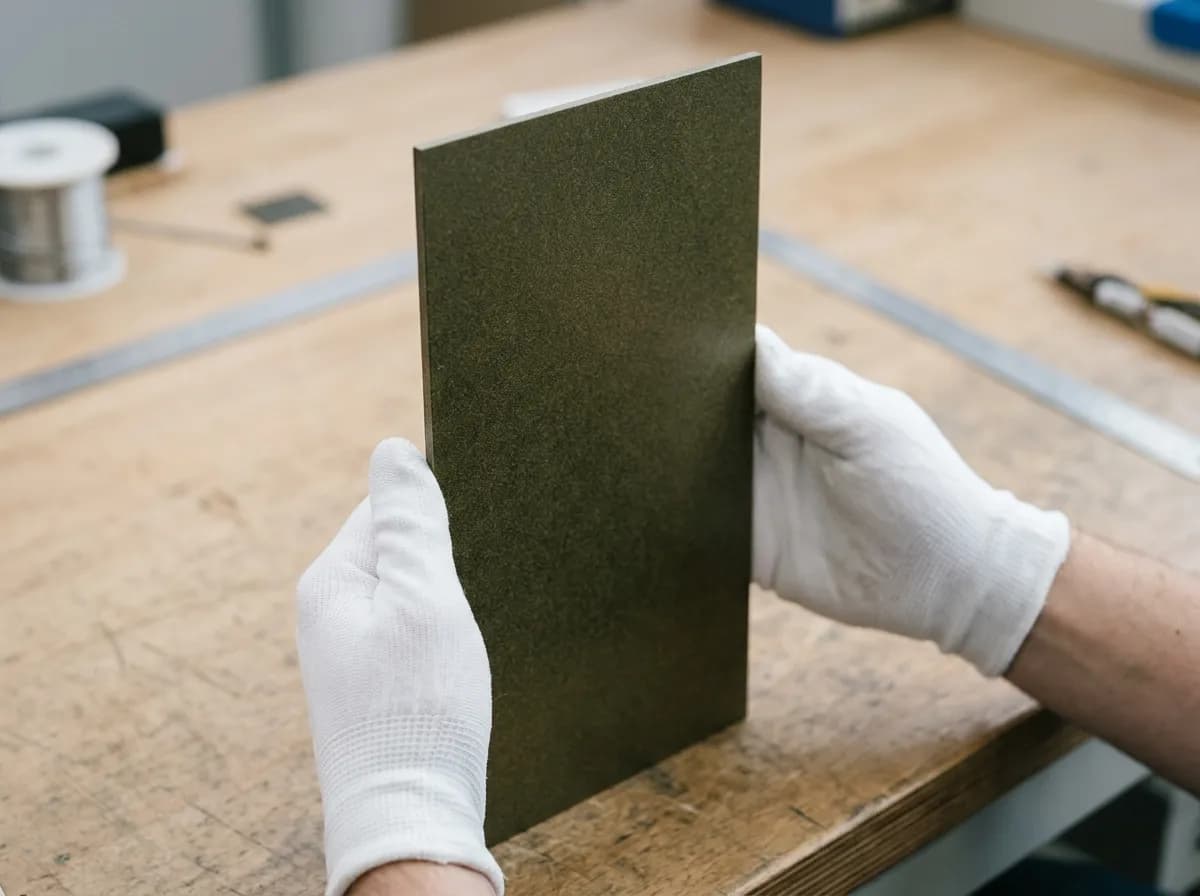

КФА по ТУ: что это за материал
КФА — коллекторный миканит на флогопитовой слюдяной бумаге со связующим на основе аммония фосфорнокислого двузамещённого. Для него применяемые ТУ устанавливают наиболее высокие температурные нормы в этой группе.
КФА по ТУ — самостоятельное исполнение коллекторного миканита, характеристики которого определяет документ изготовителя. При закупке важно не смешивать буквенное обозначение, документ и фактическую конструкцию листа.
- Коммерческий диапазон
- По выбранной марке и документу; другие — по спецзаказу
- Форматы в каталоге
- 600×1000 и 1000×1200 мм; другие — по спецзаказу
Состав
По применяемым ТУ основу КФА составляет флогопитовая слюдяная бумага, связующее — аммоний фосфорнокислый двузамещённый. Дополнительная особенность марки в таблице ТУ не установлена.
- Слюдяная основа
- Флогопитовая слюдяная бумага
- Связующее
- Аммоний фосфорнокислый двузамещённый
- Исполнение / обозначение
- —
Характеристики исполнения по ТУ
Для марки КФА приведены нормы применяемых ТУ. Доступные толщины и форматы показаны отдельно от нормируемых свойств материала.
- Толщины в каталоге
- По выбранной марке и документу; другие — по спецзаказу
- Форматы листа
- 600×1000 и 1000×1200 мм; другие — по спецзаказу
- Форма поставки
- Листы; детали по согласованному чертежу
- Нормативный документ
- ТУ
Нормируемые показатели КФА
| Показатель | Норма ТУ |
|---|---|
| Содержание слюды, не менее | ≥85 % |
| Содержание связующего, не более | ≤15 % |
| Плотность | 2,05–2,15 г/см³ |
| Длительно допустимая рабочая температура | 700–750 °C |
| Кратковременно допустимая рабочая температура | 1000 °C |
| Термическая потеря массы при 500 °C, не более | ≤1 % |
| Термическая потеря массы при 700 °C, не более | ≤2 % |
| Прочность на изгиб, не менее | ≥140 МПа |
| Водопоглощение за 24 ч при 23 °C, не более | ≤1 % |
| Электрическая прочность при 23 °C, не менее | ≥20 кВ/мм |
| Удельное объёмное сопротивление при 23 °C, не менее | 10¹⁷ Ом·см |
| Удельное объёмное сопротивление при 500 °C, не менее | 10¹² Ом·см |
| Класс горючести | UL94 V-0 |
| Дымообразующее испытание, не более | ≤4 с |
| Суммарная усадка, не более | ≤10 % |
| Горячая усадка, не более | ≤1 % |
Справочно: одноимённая марка по ГОСТ
Эти значения относятся к одноимённой марке ГОСТ и показаны отдельно от норм применяемых ТУ.
- Температура типа по ГОСТ
- свыше 180 °C
- Тип по ГОСТ 25045-81
- тип 13
- Толщина по ГОСТ 2196-75
- 0,70–1,20 мм
- Электрическая прочность по ГОСТ
- не менее 19 кВ/мм
Чем КФА отличается от других марок
В таблице сопоставляются восемь марок коллекторного миканита по основе, связующему, особенности исполнения и длительной температуре по применяемым ТУ. Текущая марка выделена в таблице.
КФА отличается фосфатным связующим и собственной строкой температурных, электрических и термических показателей ТУ. Окончательную взаимозаменяемость определяют проект и документ на предлагаемое исполнение.
До выбора размера уточняют полную марку, назначение детали, толщину, формат, устройство коллектора и требования чертежа. Размер листа и готовой прокладки записывают отдельно.
Для расчёта передают КФА по ТУ, геометрию прокладки, количество, эскиз и требования к изготовлению. Тогда цена относится к определённому исполнению и объёму.
Слюдяную основу, связующее и документ проверяют вместе. Толщина выбирается только внутри подтверждённой марки.
| Марка | Основа | Связующее | Особенность | Длительная температура по ТУ |
|---|---|---|---|---|
| КФШ | Флогопитовая слюдяная бумага | Шеллачное | — | 500–550 °C |
| КФШ-1 | Флогопитовая слюдяная бумага | Шеллачное | Пониженная усадка | 500–550 °C |
| КФГ | Флогопитовая слюдяная бумага | Глифталевое | — | 500–550 °C |
| КФГС | Флогопитовая слюдяная бумага | Глифталевое | Нагревостойкое исполнение специального назначения | 600–650 °C |
| КФП | Флогопитовая слюдяная бумага | Полиэфирное | — | 600–650 °C |
| КФП-1 | Флогопитовая слюдяная бумага | Полиэфирное | Пониженная усадка | 600–650 °C |
| КФА | Флогопитовая слюдяная бумага | Аммоний фосфорнокислый двузамещённый | — | 700–750 °C |
| КМС | Мусковитовая слюдяная бумага | Кремнийорганическое | — | 500–550 °C |

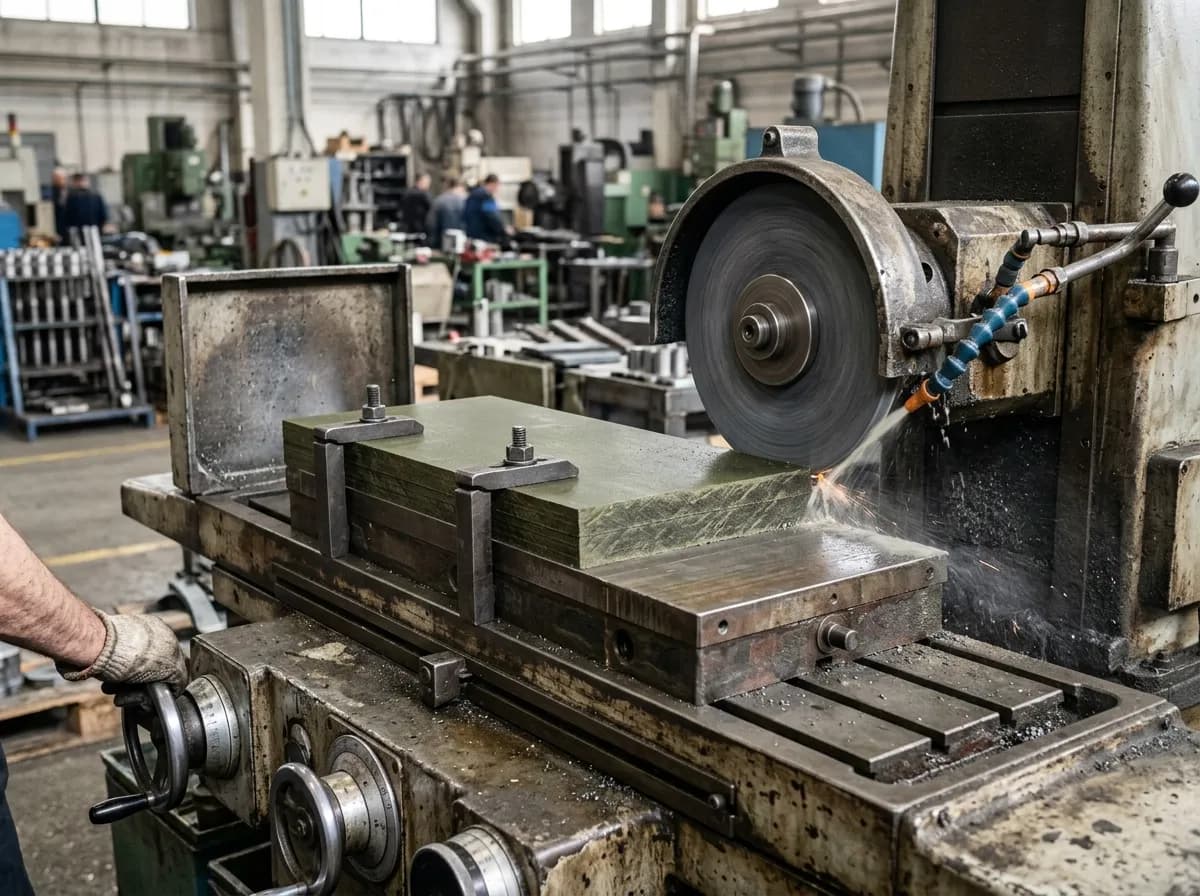

Применение
КФА используют в межламельной изоляции, когда фосфатная марка и её температурные показатели предусмотрены документацией оборудования.
Материал предназначен для изоляционных прокладок между ламелями, если проект прямо ссылается на КФА и применяемые ТУ. Для новой машины основанием служит проект, для ремонта — документация узла.
Одноимённая КФА по ГОСТ имеет другую нормативную конструкцию, поэтому две позиции не объединяют автоматически. Внешнее сходство листов не подтверждает взаимозаменяемость.
Офис в Челябинске рассматривает запросы предприятий на миканит коллекторный кфа по ту по марке либо описанию коллектора.
Стоимость рассчитывается после подтверждения документа, геометрии, количества и необходимости раскроя.
Марку не выбирают только по температуре или внешнему виду листа. Сначала проверяют обозначение, устройство коллектора, геометрию детали и нормативный документ.
Документы
КФА нормируется применяемыми ТУ. В них установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
Полное описание и технические таблицы
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
КФА — коллекторный миканит на флогопитовой слюдяной бумаге со связующим на основе аммония фосфорнокислого двузамещённого. Для него ТУ устанавливает наиболее высокие температурные нормы в этой группе.
Ниже приведены нормы именно для КФА по ТУ. Это не общие значения для всей группы и не данные соседней марки.
КФА: характеристики по ТУ
Нормативный источник: ТУ, таблицы 2 и 3. Коммерческие толщины и размеры заказа приведены отдельно и не подменяют нормы материала.
| Показатель | Норма для КФА |
|---|---|
| Содержание слюды, не менее | ≥85 % |
| Содержание связующего, не более | ≤15 % |
| Плотность | 2,05–2,15 г/см³ |
| Длительно допустимая рабочая температура | 700–750 °C |
| Кратковременно допустимая рабочая температура | 1000 °C |
| Термическая потеря массы при 500 °C, не более | ≤1 % |
| Термическая потеря массы при 700 °C, не более | ≤2 % |
| Прочность на изгиб, не менее | ≥140 МПа |
| Водопоглощение за 24 ч при 23 °C, не более | ≤1 % |
| Электрическая прочность при 23 °C, не менее | ≥20 кВ/мм |
| Удельное объёмное сопротивление при 23 °C, не менее | 10¹⁷ Ом·см |
| Удельное объёмное сопротивление при 500 °C, не менее | 10¹² Ом·см |
| Класс горючести | UL94 V-0 |
| Дымообразующее испытание, не более | ≤4 с |
| Суммарная усадка, не более | ≤10 % |
| Горячая усадка, не более | ≤1 % |
Состав и расшифровка марки КФА
По ТУ основу КФА составляет флогопитовая слюдяная бумага, связующее — аммоний фосфорнокислый двузамещённый. Дополнительная особенность марки в таблице ТУ не установлена.
- Слюдяная основа: Флогопитовая слюдяная бумага.
- Связующее: Аммоний фосфорнокислый двузамещённый.
- Особенность исполнения: —.
По нормам ТУ содержание слюды для этой марки — ≥85 %, содержание связующего — ≤15 %. Плотность — 2,05–2,15 г/см³.

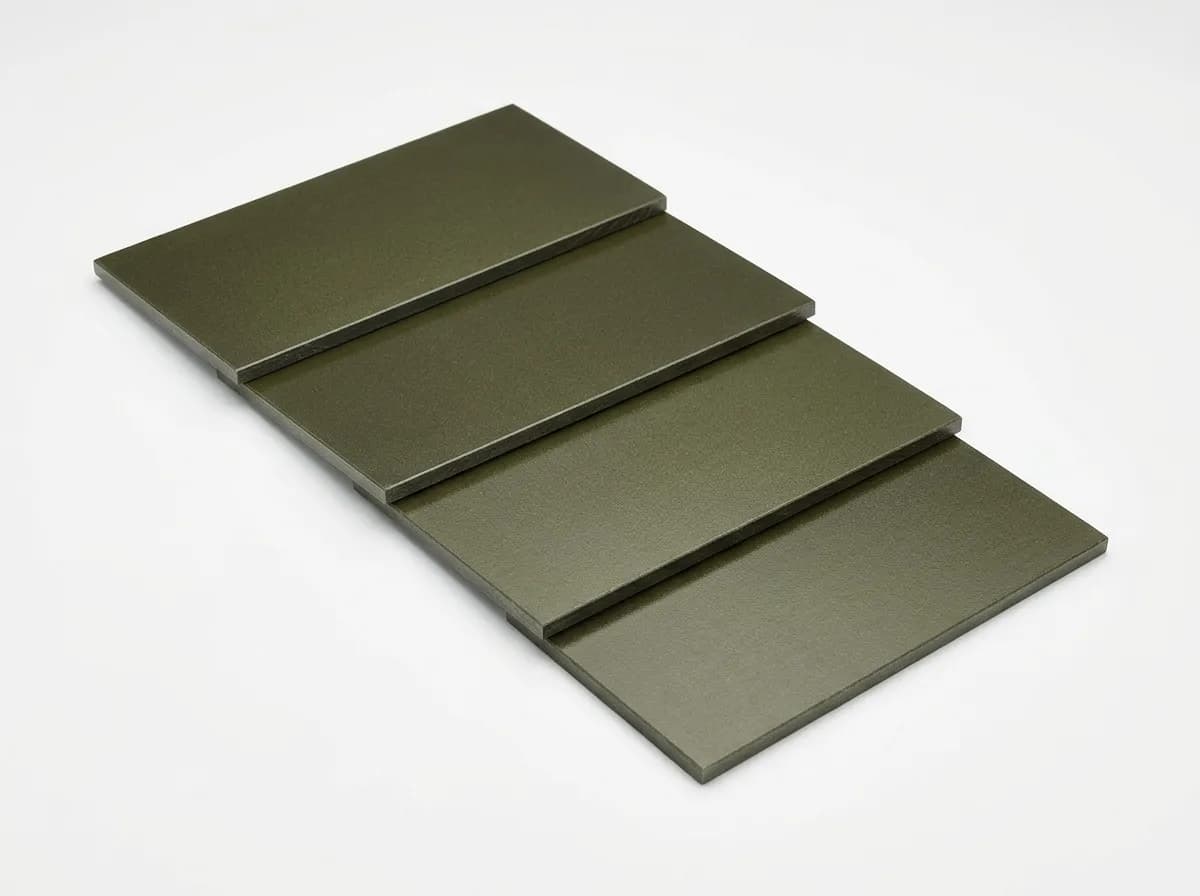

Толщины, форматы листа и детали
На странице категории сейчас представлены следующие толщины: 0,1 мм, 0,125 мм, 0,2 мм, 0,25 мм, 0,3 мм, 0,4 мм, 0,5 мм, 0,6 мм, 0,7 мм, 0,8 мм, 0,9 мм, 1 мм, 1,2 мм, 1,5 мм, 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 8 мм, 10 мм, 15 мм, 20 мм, 30 мм. Для части марок каталог заканчивается раньше общего коммерческого предела. Возможность изготовления толщины до 30 мм или другого значения подтверждается по конкретной заявке.
- Форматы листа в каталоге: 600×1000 и 1000×1200 мм.
- Другие размеры: возможны по согласованию.
- Детали: могут быть изготовлены по чертежу или согласованному контуру.
- Нормативный диапазон: указывается отдельно и не смешивается с коммерческим рядом.
Если требуемая толщина выходит за диапазон одноимённой марки по ГОСТ, это не означает автоматическое соответствие ГОСТ. Такое исполнение рассматривается как отдельная поставка по согласованному документу.
Почему коммерческий ряд шире нормативного
Диапазон на витрине показывает, какие толщины заведены в каталоге или могут обсуждаться при изготовлении. Диапазон в таблице ГОСТ выполняет другую функцию: он относится к конкретной нормативной марке и условиям её выпуска. Поэтому на странице эти сведения показаны раздельно.
Для марки КФА наличие карточки толщины не является само по себе подтверждением всех характеристик ГОСТ. Если толщина, формат или состав выходят за нормативную строку, в коммерческом предложении должен быть указан документ, по которому принимается материал.
Такое разделение удобно снабжению и техническому специалисту: первый видит доступные варианты и может запросить цену, второй сразу понимает, какие параметры необходимо дополнительно подтвердить до согласования заказа.
Изготовление листов и деталей по чертежу
Кроме листов стандартных форматов можно запросить другой размер или деталь конкретного контура. Возможность изготовления проверяется после получения размеров и требований; страница не обещает любой формат без технологической проверки.
- для прямоугольной заготовки укажите длину, ширину и толщину;
- для детали сложной формы приложите чертёж или эскиз;
- отметьте отверстия, пазы и критические размеры;
- укажите допуски, если они заданы проектом;
- сообщите количество листов или деталей.
Если исходный чертёж содержит только старое обозначение материала, его полезно приложить полностью. Это позволяет проверить не только марку, но и контекст: назначение детали, геометрию и ссылку на нормативный документ.
Как выбрать марку и толщину
- Проверьте полное обозначение материала в чертеже или спецификации.
- Укажите ТУ; если нужен дополнительный контроль, перечислите его отдельно.
- Сверьте толщину, формат листа, контур детали и допуски.
- Укажите количество и требования к контролю.
- При замене марки согласуйте её с ответственным за конструкцию или ремонт.
Выбирать материал только по максимальной температуре или по похожему названию недостаточно. Для межламельной прокладки важны полная марка, геометрия, усадка и требования документации узла.
Когда требуется дополнительное согласование
Дополнительная техническая проверка нужна, если марка в заявке и на старой детали различается, требуемая толщина выходит за нормативный диапазон, отсутствует ссылка на документ или заказчик планирует заменить один тип связующего другим.
Также согласование требуется при заказе детали вместо листа, при жёстких требованиях к допускам и при необходимости подтвердить конкретный электрический, температурный или механический показатель. В этих случаях лучше заранее перечислить требуемые параметры, чем ориентироваться на общее рекламное описание.
Если точная характеристика не приведена на странице, это означает необходимость документальной проверки, а не отсутствие возможности поставки. Ответ формируется по конкретной марке, размеру и нормативному документу.
Сравнение коллекторных марок
КФА отличается фосфатным связующим и собственной строкой температурных, электрических и термических показателей ТУ.
В таблице сопоставлены восемь марок из одного документа — ТУ. Так различия видны без переноса значений ГОСТ на материал по ТУ.
| Марка | Слюдяная основа | Связующее | Особенность | Длительная температура | Электрическая прочность | Прочность на изгиб | Усадка: суммарная / горячая |
|---|---|---|---|---|---|---|---|
| КФШ | Флогопитовая слюдяная бумага | Шеллачное | — | 500–550 °C | ≥18 кВ/мм | ≥120 МПа | ≤10 % / ≤2 % |
| КФШ-1 | Флогопитовая слюдяная бумага | Шеллачное | Пониженная усадка | 500–550 °C | ≥18 кВ/мм | ≥140 МПа | ≤7 % / ≤1 % |
| КФГ | Флогопитовая слюдяная бумага | Глифталевое | — | 500–550 °C | ≥18 кВ/мм | ≥140 МПа | ≤10 % / ≤2 % |
| КФГС | Флогопитовая слюдяная бумага | Глифталевое | Нагревостойкое исполнение специального назначения | 600–650 °C | ≥20 кВ/мм | ≥160 МПа | ≤10 % / ≤2 % |
| КФП | Флогопитовая слюдяная бумага | Полиэфирное | — | 600–650 °C | ≥20 кВ/мм | ≥140 МПа | ≤10 % / ≤2 % |
| КФП-1 | Флогопитовая слюдяная бумага | Полиэфирное | Пониженная усадка | 600–650 °C | ≥20 кВ/мм | ≥160 МПа | ≤7 % / ≤1 % |
| КФА | Флогопитовая слюдяная бумага | Аммоний фосфорнокислый двузамещённый | — | 700–750 °C | ≥20 кВ/мм | ≥140 МПа | ≤10 % / ≤1 % |
| КМС | Мусковитовая слюдяная бумага | Кремнийорганическое | — | 500–550 °C | ≥18 кВ/мм | ≥120 МПа | ≤10 % / ≤2 % |
Выбор марки делают по проектной документации и условиям работы узла. Одинаковая толщина не означает взаимозаменяемость марок.
Применение и границы применимости
КФА используют в межламельной изоляции, когда фосфатная марка и её температурные показатели предусмотрены документацией оборудования.
Конкретную марку применяют, когда она указана в проекте, ремонтной документации либо согласована технически. Температуры и другие показатели из таблицы ТУ нельзя автоматически переносить на готовый узел без учёта его конструкции и режима работы.
Для подбора материала к существующему оборудованию можно приложить чертёж, старый паспорт, фотографию маркировки или фрагмент спецификации.
Документы и приёмка
КФА нормируется ТУ. В документе установлены состав, температурные, электрические, механические показатели и методы контроля. Для партии в документе качества указывают марку, размеры и результаты предусмотренного приёмочного контроля.
Основной документ для этой страницы — ТУ. ГОСТ 2196-75 и ГОСТ 25045-81, если они упоминаются при сравнении, являются отдельным справочным ориентиром и не заменяют требования ТУ к поставляемой марке.
- полное название и марка материала;
- ТУ;
- толщина, размеры листа или контур детали;
- перечень контролируемых характеристик;
- идентификация партии и документ о качестве.
Вопросы по КФА
Что можно написать в заявке
Можете указать марку КФА, требуемую толщину, размер листа или детали, количество, приложить чертёж и описать условия работы. Если нужен паспорт или подтверждение конкретной характеристики, также отметьте это в заявке.
Если часть данных неизвестна, достаточно приложить имеющуюся спецификацию или чертёж: недостающие параметры можно уточнить при обработке запроса.
Вопросы про миканит кфа по ту
Где применяется миканит кфа по ту?
Решение должно соответствовать проекту или ремонтной документации.
Можно ли подобрать коллекторный миканит только по толщине?
Нет. Сначала подтверждают полную марку и нормативный документ, затем геометрию прокладки.
Чем подтвердить характеристики партии?
Требования сверяют по указанному ГОСТ или ТУ, а фактические результаты — по паспорту качества.
От чего зависит цена в Челябинске?
От марки и документа, толщины и формата, количества, чертежа и требуемой подготовки прокладок.
Что можно указать в заявке
Если данные уже известны, напишите их в свободной форме — это поможет быстрее подготовить расчёт.
- ✓ полная марка и ГОСТ или ТУ
- ✓ назначение и устройство коллектора
- ✓ толщина, формат и контур прокладки
- ✓ количество и чертёж
Территория поставки: Челябинская область
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Срок изготовления или готовности материала и срок перевозки согласуем отдельно. Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.
