Миканит коллекторный КФП по ГОСТ 2196-75 в Челябинске

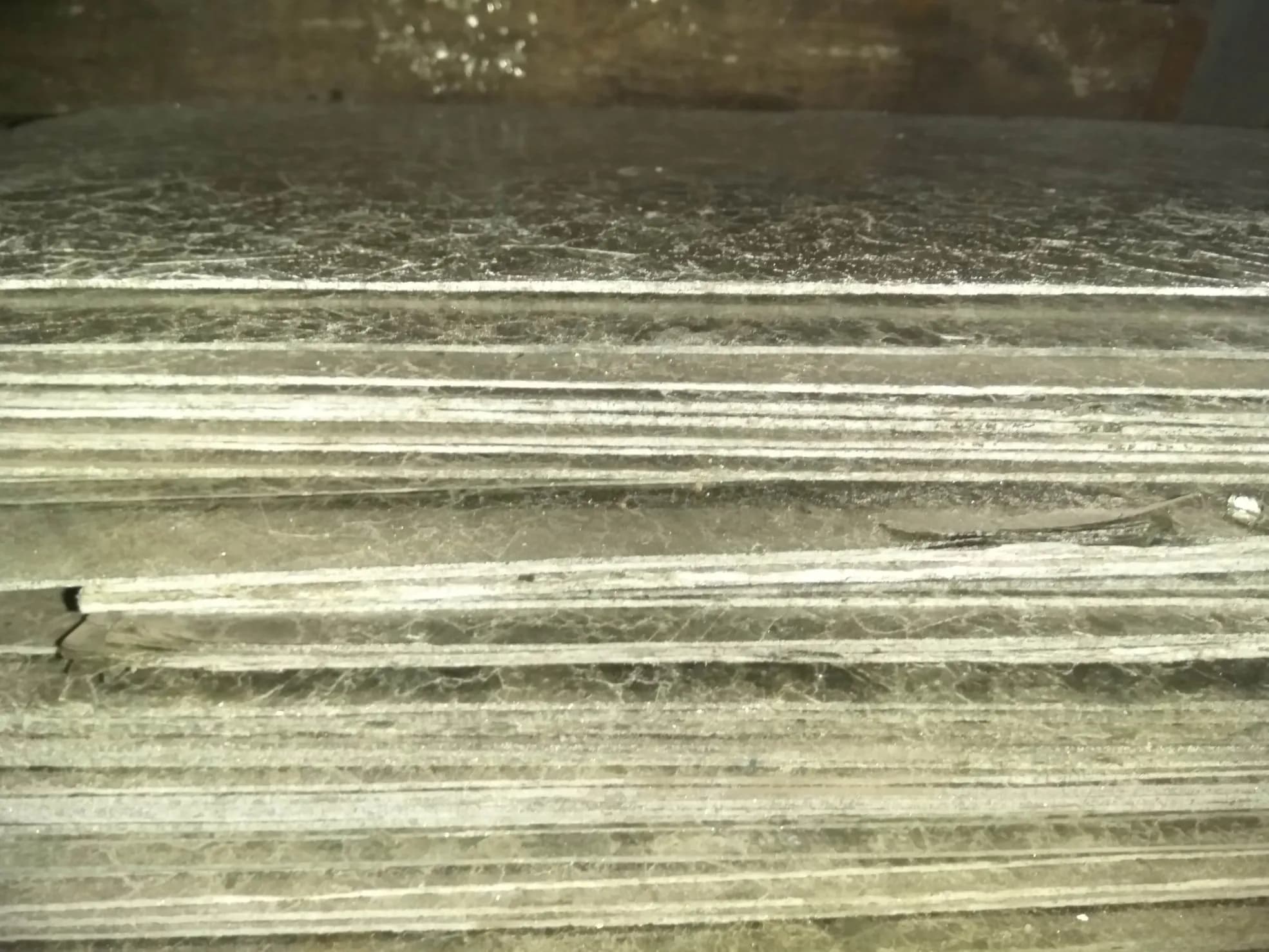

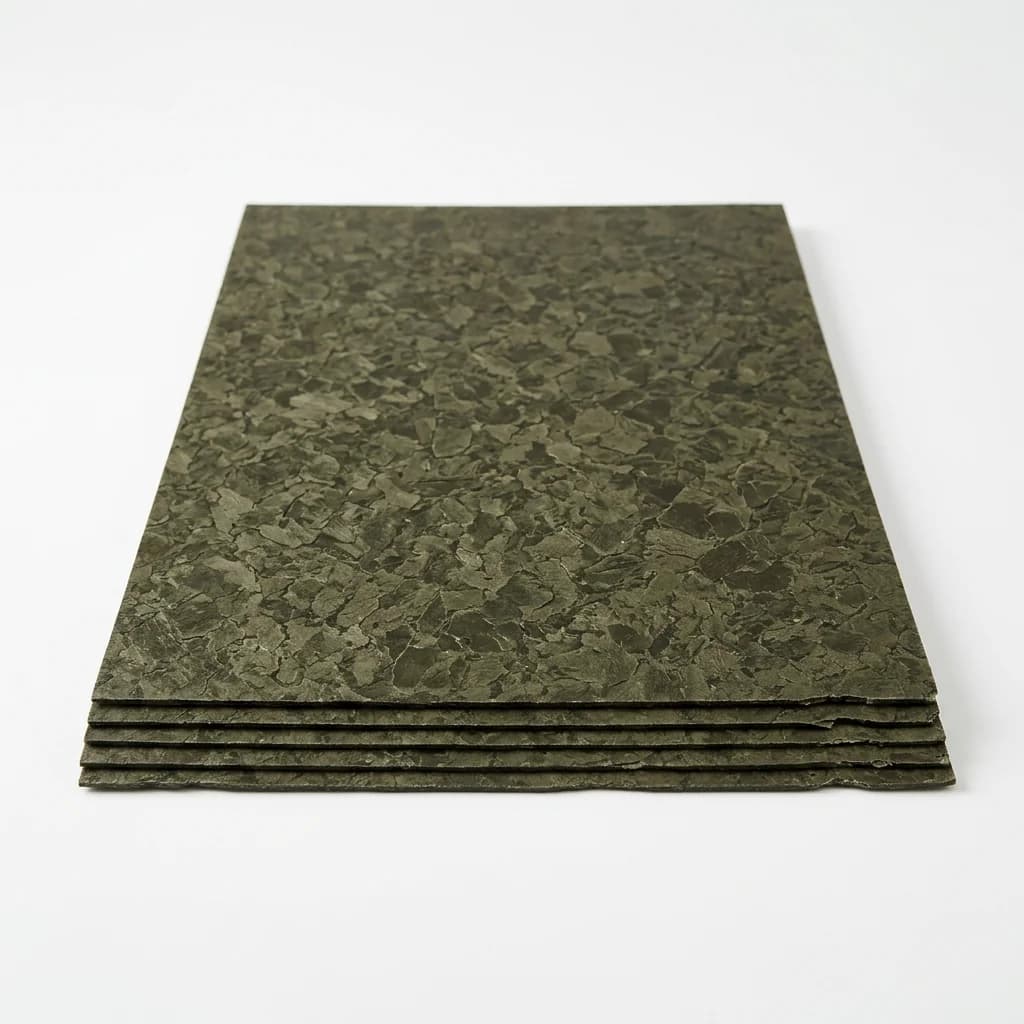

Минимальное расслаивание ≤4% во всём ГОСТ 2196-75 — это КФП: ни одна из шести остальных марок с органическим связующим не доходит по Табл. 3 до такого значения (≤5% у КФШ и КФГС, ≤10% у КФА, двойная норма ≤5–10% у КФГ). Миканит коллекторный КФП — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита, склеенной полиэфирной смолой; тип 12 по ГОСТ 25045-81. Производится ООО «ИзолитПром» с выдачей паспорта качества и паспорта качества. Применяется как межламельная изоляция в коллекторах электрических машин постоянного тока — прежде всего там, где ресурс межламельной прокладки определяется её устойчивостью к расщеплению при длительной работе под центробежными усилиями и термомеханическими циклами.

Вторая особенность — усадка у КФП нормируется по условию б): 80 МПа и 180 °C (у КФШ/КФГ/КФГС — условие а) 60 МПа / 160 °C). То есть КФП рассчитан на коллекторы, собираемые под повышенным давлением и при более высокой температуре запекания.

Что означает марка КФП

Буквенное обозначение по ГОСТ 2196-75 (раздел 1.1) раскодируется так:

• К — коллекторный (тип миканита по назначению — прокладки в коллекторах электрических машин)
• Ф — флогопит (щипаная слюда флогопит по ГОСТ 3028-78)
• П — полиэфирная смола как связующее. В отличие от шеллака (Ш), глифталя (Г), глифталя специального (С) и минерального аммония-фосфата (А) у других марок стандарта

Обозначение типа 12 по ГОСТ 25045-81 — отдельная позиция для миканитов на полиэфирном связующем. Тот же тип 12 имеет марка КФП-1 (пониженная усадка). Типы 11 (КФШ/КФШ-1/КФГ), 13 (КФА), 14 (КФГС) — для других связующих.

Минимальное расслаивание среди марок с 4,5% связующего

ГОСТ 2196-75, Табл. 3 нормирует расслаиваемость для КФП на уровне не более 4% — это самое жёсткое значение среди марок с 4,5% связующего. Для сравнения: КФШ и КФГС — ≤5%, КФГ — ≤5% для толщин 0,40–0,60 мм и ≤10% для 0,70–1,50 мм, КФА — ≤10%. Меньшее расслаивание означает, что при обработке коллектора (токарной протяжке, продороживании) и в процессе эксплуатации флогопитовые чешуйки в прокладке устойчивее держатся в массе связующего, а коллектор сохраняет геометрию межламельного промежутка дольше.

Вторая особенность — усадка у КФП нормируется по условию б) (80 МПа при 180 °C): общая ≤10%, горячая ≤2%. У КФШ, КФГ и КФГС усадка нормируется по условию а) — при 60 МПа и 160 °C (общая ≤10%, горячая ≤2%). Более жёсткий режим прессования при испытаниях означает, что КФП рассчитан на использование в коллекторах, собираемых под повышенным давлением и более высокой температурой запекания.

Технические характеристики КФП

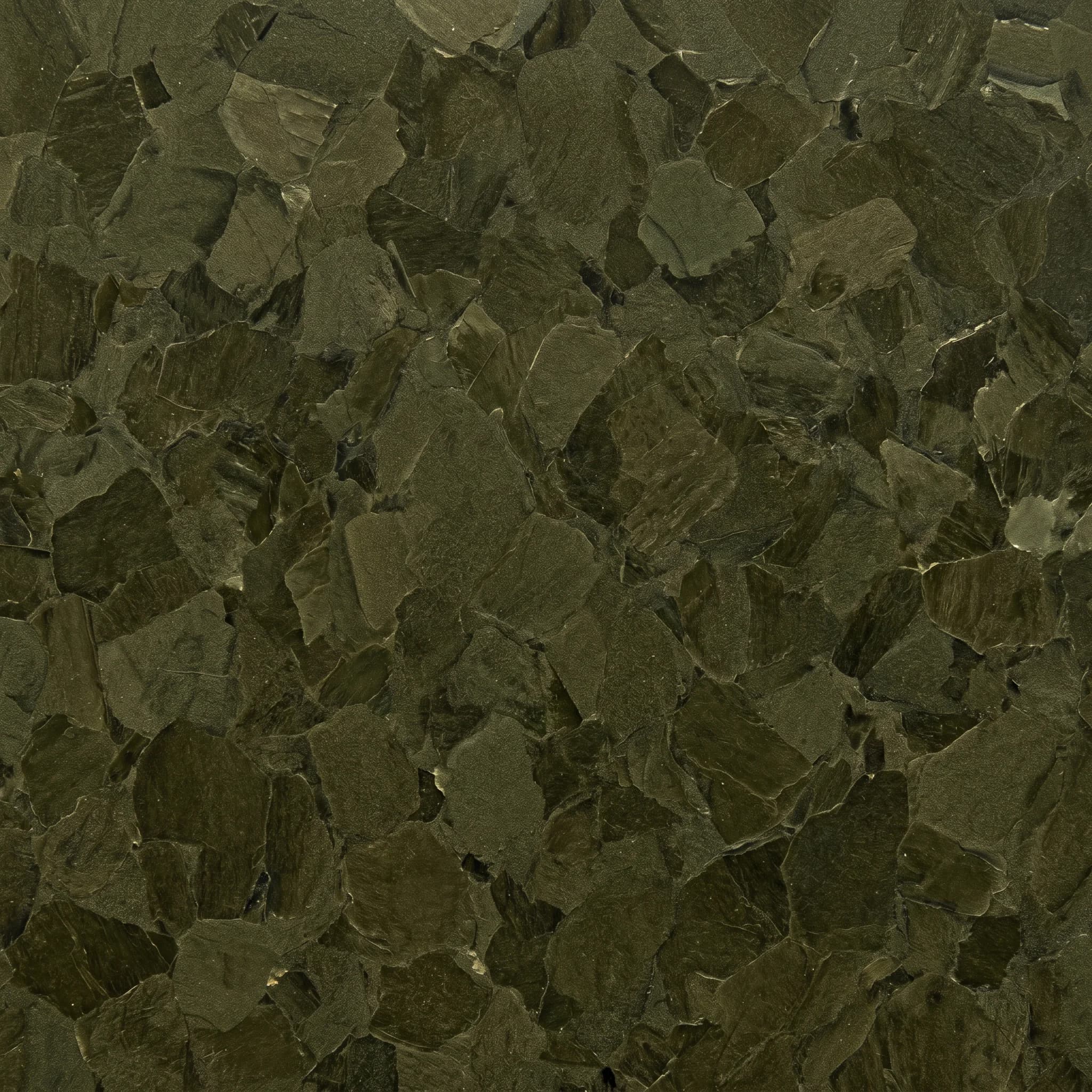

Тип слюды	Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда тёмно-коричневого цвета с оливковым оттенком)
Связующее	Полиэфирная смола, ≤4,5% массы (Табл. 3 ГОСТ 2196-75)
Поверхность	Нелакированная (лакирование в ГОСТе не предусмотрено для КФП; допускается только для КФШ и КФШ-1 глифталевым лаком, обязательно — для КФА)
Нормативные толщины	0,40 · 0,50 · 0,55 · 0,60 · 0,70 · 0,80 · 0,85 · 0,90 · 1,00 · 1,05 · 1,10 · 1,15 · 1,20 · 1,30 · 1,40 · 1,50 мм (Табл. 1 ГОСТ 2196-75, тип 12)
Допуск по толщине	Для 0,40–0,60 мм: среднее ±0,03, в точках ±0,07; для 0,70–1,50 мм: среднее ±0,04, в точках ±0,08
Электрическая прочность (исходное состояние)	≥19 кВ/мм (Табл. 3 ГОСТ 2196-75, при 15–35 °C и относительной влажности 45–75%)
Испытательное напряжение (на 1 мм толщины)	7 кВ/мм
Суммарная усадка (условие б)	≤10% при давлении 80 МПа (800 кгс/см²) и температуре от 15–35 до 180 °C; горячая усадка ≤2%
Расслаиваемость	≤4% — минимальное значение среди марок ГОСТ 2196-75 с 4,5% связующего
Класс нагревостойкости	B по ГОСТ 8865-93 (длительная рабочая температура 130 °C — ориентировочно, по связующему — полиэфирным смолам обычных сортов). В ГОСТ 2196-75 класс явно не указан; конечный класс определяется системой изоляции электрической машины
Масса 1 м² (Приложение 1)	0,40 — 0,985; 0,50 — 1,235; 0,55 — 1,360; 0,60 — 1,480; 0,70 — 1,730; 0,80 — 1,975; 0,85 — 2,095; 0,90 — 2,220; 1,00 — 2,465; 1,05 — 2,590; 1,10 — 2,715; 1,15 — 2,840; 1,20 — 2,960; 1,30 — 3,210; 1,40 — 3,455; 1,50 — 3,700 кг/м²
Выступание связующего с торцов	При испытании на усадку допускается незначительное выступление диаметром ≤1 мм (п. 4.2 ГОСТ 2196-75)
Допускаемые отклонения формы листа	В ящике до 10% листов со срезом одного угла длиной ≤50 мм или с одним прямоугольным вырезом ≤60×80 мм (п. 2.1 ГОСТ 2196-75 — норма, не дефект)
Напрессованный подслой (опция)	По согласованию с потребителем допускается напрессовка слюдинитовой или слюдопластовой бумаги с одной или двух сторон листа (п. 2.3 ГОСТ 2196-75)
Особенность склейки	Толщина 0,8 мм и более — допускается изготовление из двух склеенных калиброванных листов (п. 1.2 ГОСТ 2196-75)

Условное обозначение при заказе

По ГОСТ 2196-75 (раздел 1.2) в обозначение входят: марка, толщина, размер слюды, обозначение стандарта. Примеры:

0,5 мм, слюда размера 6	Миканит КФП 0,5—6 ГОСТ 2196-75
0,9 мм, слюда размера 10	Миканит КФП 0,9—10 ГОСТ 2196-75
1,2 мм, смешанная слюда размеров 10 и 6	Миканит КФП 1,2—10 и 6 ГОСТ 2196-75

Сравнение марок миканита коллекторного по ГОСТ 2196-75

Если выстроить семь марок стандарта по расслаиваемости, КФП занимает нижнюю границу шкалы вместе со своей «-1»-модификацией (обе по ≤4%). А по условию прессования КФП — первый в ряду, где режим переходит на условие б) 80 МПа / 180 °C (дальше по этой шкале идут КФП-1 и КФШ-1, уже с усиленными требованиями к усадке):

Марка	Связующее	% связ.	Расслаив.	Условие усадки	Толщины	Особое
КФШ	Шеллак	≤4,5%	≤5%	а) 60 МПа / 160 °C	0,40–1,50	Допуск глифталевой лакировки
КФГ	Глифталевая смола	≤4,5%	≤5 / ≤10%*	а) 60 МПа / 160 °C	0,40–1,50	Стандарт «обычной» линейки
КФП	Полиэфирная смола	≤4,5%	≤4%	б) 80 МПа / 180 °C	0,40–1,50	Минимальное расслаивание среди марок с 4,5% связующего; жёсткий режим прессования
КФШ-1	Шеллак	≤3,5%	≤5%	б) 80 МПа / 180 °C; усадка ≤7%, горячая ≤1%	0,70–1,50	Пониженная усадка
КФП-1	Полиэфирная смола	≤3,5%	≤4%	б) 80 МПа / 180 °C; усадка ≤7%, горячая ≤1%	0,70–1,50	Пониженная усадка + минимальное расслаивание
КФА	Аммоний-фосфат	≤1,1%	≤10%	а) 60 МПа / 160 °C; горячая ≤1%	0,70–1,20	Нагревостойкий (Прил. 2 ГОСТа); обязат. лакировка
КФГС	Глифталь специальный	≤4,5%	≤5%	а) 60 МПа / 160 °C	0,40–0,60	Только тонкие толщины

* У КФГ расслаиваемость ≤5% для толщин 0,40–0,60 мм и ≤10% для 0,70–1,50 мм.

Применение КФП по отраслям

Коллекторы общепромышленных машин постоянного тока с повышенным ресурсом. Электродвигатели и генераторы серий П, 2П, 4П, ПН, МИ, где конструктор машины выбирает КФП из соображений долговечности коллектора: минимальное расслаивание ≤4% (ниже, чем у КФШ и КФГ) замедляет расплющивание межламельной прокладки под действием центробежных усилий и термомеханических циклов, сохраняя радиальный зазор между пластинами.

Коллекторы с жёстким режимом прессования. Там, где сборочная технология предусматривает запрессовку пакета коллектора при давлении 80 МПа и температуре 180 °C (что соответствует условию б) усадки в Табл. 3 ГОСТа), — КФП нормирован именно под этот режим. Полиэфирная смола при указанной температуре доотверждается в монолит, обеспечивая прессованный пакет без последующего ползания ламелей.

Ремонт коллекторов с заменой изношенной изоляции. При капитальном ремонте электрических машин, в паспорте которых коллекторная изоляция выполнена по марке на полиэфирном связующем (тип 12 по ГОСТ 25045-81), замена производится на КФП. Замену на КФШ или КФГ (другие связующие, другой режим прессования) делают только при согласовании с конструктором или технологом ремонтного участка — это меняет температурный профиль сборки.

Машины с умеренной температурой и длительным сроком службы. Класс нагревостойкости связующего — B (ориентировочно 130 °C). Для длительной работы в режиме системы изоляции класса F или H КФП не подходит — для высоких температур в ГОСТ 2196-75 предназначена только КФА (флогопит нагревостойкий, с минеральным связующим).

Как выбрать толщину КФП

Толщина межламельной прокладки в коллекторе определяется конструкцией машины по заводскому паспорту: шаг коллекторных пластин, электрический зазор между ламелями, рабочее напряжение и ток. При капитальном ремонте толщину сверяют с фактическим обмером изношенной изоляции — не менее 5 точек по окружности коллектора, берётся среднее значение.

По пробивному напряжению (7 кВ на 1 мм толщины, Табл. 3 ГОСТ 2196-75) для ряда КФП 0,40–1,50 мм диапазон выдерживаемых испытательных напряжений — от 2,8 кВ (при 0,40 мм) до 10,5 кВ (при 1,50 мм). Толщины 0,40–0,60 мм применяются для малогабаритных коллекторов малых машин; 0,70–1,00 мм — самая востребованная группа для средних машин общепромышленного назначения; 1,10–1,50 мм — для крупных коллекторов с высоким межламельным напряжением и большим радиусом протяжки.

Если паспорт машины не сохранился и замер невозможен — консультация с производителем двигателя или ремонтной организацией. Для уникальной толщины 0,95 мм (нормативная только у КФА) по марке КФП ряд ГОСТа не предусматривает — берётся ближайшая 0,90 или 1,00 мм.

Вопросы и ответы

Чем КФП отличается от КФШ и КФГ?

Связующее — полиэфирная смола (у КФШ шеллак, у КФГ глифталь). Содержание связующего одинаково — ≤4,5%. Расслаиваемость у КФП жёстче: ≤4% против ≤5% у КФШ/КФГС и ≤5–10% у КФГ (в зависимости от толщины). Усадка у КФП нормируется по другому условию — 80 МПа / 180 °C (у КФШ/КФГ — 60 МПа / 160 °C), что делает КФП ориентированным на коллекторы, собираемые при повышенном давлении и температуре запекания.

Какая рабочая температура КФП?

ГОСТ 2196-75 не указывает класс нагревостойкости явно. Ориентировочно — класс B по ГОСТ 8865-93 (длительная рабочая температура 130 °C), так как связующее — полиэфирная смола обычных сортов. Для систем изоляции класса F или H (155 и 180 °C) требуется КФА (нагревостойкий флогопит). В любом случае, длительная рабочая температура прокладок определяется классом системы изоляции всей машины.

Что означает «условие б) 80 МПа / 180 °C»?

Это режим испытания усадки по Табл. 3 ГОСТ 2196-75: образец зажимают под давлением 80 МПа и нагревают от комнатной до 180 °C. Общая усадка — не более 10%, горячая — не более 2%. Этот же режим нормирован для КФП-1, КФШ-1 и собственно КФП. У КФШ, КФГ, КФГС и КФА нормирование идёт по условию а) — 60 МПа и 160 °C. Выбор условия отражает технологический режим сборки коллектора, под который марка рассчитана.

Где в ряду КФП не нормируется толщина 0,95 мм?

Толщина 0,95 мм в Табл. 1 ГОСТ 2196-75 есть только у марки КФА (тип 13). У КФП (тип 12) и остальных 5 марок шага 0,95 нет — после 0,90 мм в ряду сразу 1,00 мм. Если в каталоге встречается товар «КФП 0,95 мм» — это позиция вне нормативного ряда ГОСТа, уточняйте в паспорте партии источник характеристик.

Можно ли заменять КФП на КФШ или КФГ?

Замена возможна только при согласовании с конструктором машины или технологом ремонтного участка. Разное связующее (полиэфир / шеллак / глифталь) — разная реакция на режим сборки и разная деградация под нагрузкой. В паспорте двигателя обычно жёстко указана марка миканита по ГОСТ 2196-75 или тип по ГОСТ 25045-81 (тип 12 = полиэфир = КФП или КФП-1).

Есть ли КФП с пониженной усадкой?

Да — это марка КФП-1 по тому же ГОСТ 2196-75 (тип 12). Связующее — та же полиэфирная смола, но содержание ≤3,5% (а не 4,5% как у КФП), усадка ≤7% и горячая ≤1% при 80 МПа / 180 °C. КФП-1 производится в толщинах 0,70–1,50 мм (без 0,40–0,60), применяется в высоконагруженных коллекторах, где критична размерная стабильность.
