Миканит коллекторный КФГС 0,9 мм ГОСТ 2196-75 для электромашиностроительных предприятий в Челябинске

Размер по толщине 0,90 мм — вне нормативного ряда КФГС по ГОСТ 2196-75. ГОСТ ограничивает ряд КФГС четырьмя толщинами 0,40; 0,50; 0,55; 0,60 мм (Табл. 1, тип 14 по ГОСТ 25045-81). Позиция «КФГС 0,90 мм» — сортамент сверх норматива по техническим условиям производителя. Для 0,90 мм все остальные марки ГОСТа 2196-75 (КФШ, КФГ, КФП, КФШ-1, КФП-1, КФА) — нормированные.

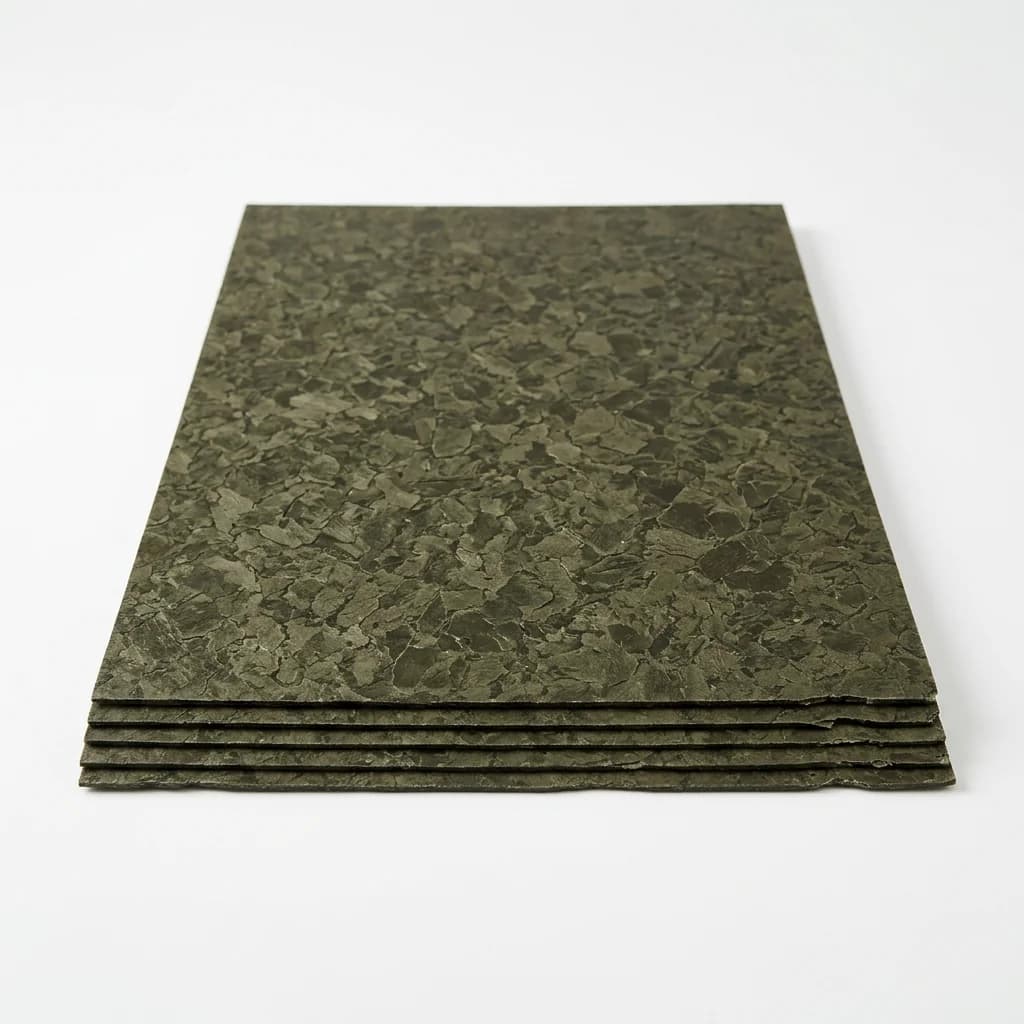

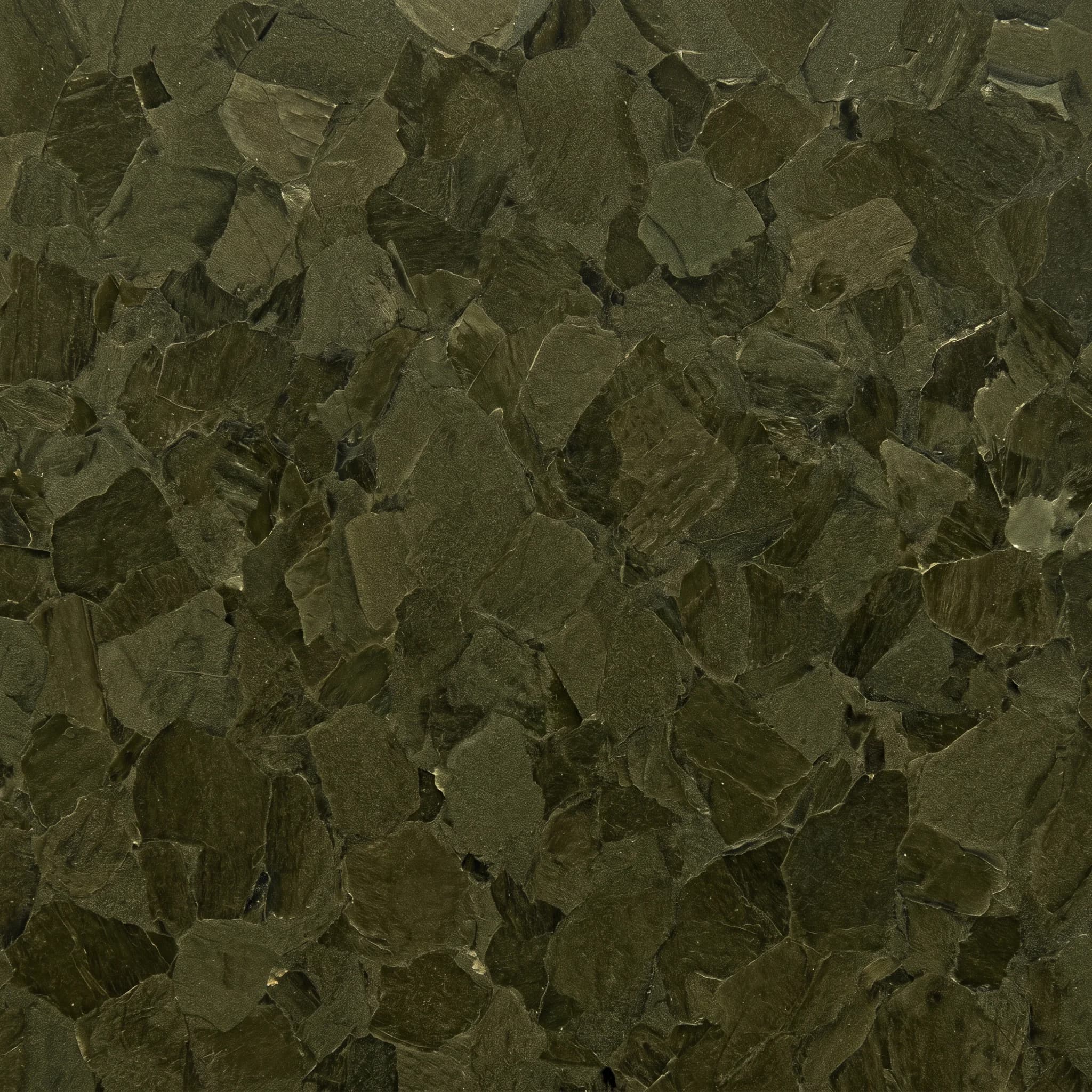

Миканит коллекторный КФГС 0,90 мм — листовой диэлектрический материал из щипаной слюды-флогопита на глифталевом связующем, производство наша компания, позиция сверх нормативного ряда КФГС. По составу и основным характеристикам совпадает с КФГ 0,90 мм по ГОСТ 2196-75.

Челябинск — это машиностроение и энергетика. ЧМК (Мечел), ЧЭМК и другие производства работают с электроизоляцией постоянно.

Почему 0,90 мм — это вообще не зона КФГС

Отличие этой страницы от соседней по КФГС 0,80 мм принципиальное. 0,80 ещё хоть как-то попадает в категорию «редкая запись из старой документации», которую иногда надо отрабатывать. А вот 0,90 — это уже отчётливо серединный размер ряда КФГ. Ни в одном действующем руководстве по ремонту машин постоянного тока толщина «0,9 мм КФГС» не фигурирует; если такая запись встречается, это с высокой вероятностью механический перенос из другой строки ведомости или опечатка при перепечатке паспорта. В номенклатурном ряду КФГС производитель физически прессует четыре толщины 0,40–0,60 мм, и переход к 0,90 требует другой технологии прессовки, другой укладки слюдяных чешуек и другого контрольного оборудования — это уже КФГ, без оговорок.

Что мы рекомендуем сделать перед заказом. Перед выставлением счёта «КФГС 0,9 мм» мы обычно просим заказчика предоставить скан заводской страницы или ремонтной карты с этой строкой. В ~80% случаев после сверки:

• в документе на самом деле записано «КФГ 0,9 мм» — визуальная близость буквы «Г» к «ГС» при рукописном заполнении карт;
• либо запись «КФГС» относится к другой позиции ведомости (например, прокладки в клеммнике щёткодержателя, где действительно бывает тонкая КФГС 0,50–0,60 мм), а 0,9 мм — это соседняя строка на КФГ или КФП;
• либо в ведомости подразумевается коллектор конкретного типа машины, где штатно стоит КФГ 0,9 мм, а «ГС» дописана ошибочно как обобщённая характеристика «глифталево-слюдяного» материала.

Прямой эквивалент: КФГ 0,90 мм — тот же щипаный флогопит, та же глифталевая смола, та же доля связующего. По Табл. 3 ГОСТ 2196-75 эта позиция нормирована, выпускается серийно, паспорт соответствия оформляется без оговорок о выходе за пределы стандарта.

Купить миканит и слюдопласт в Челябинске можно с доставкой за 3-5 дней — позвоните или оставьте заявку на сайте.

Для тяжёлых режимов работы (нагрев коллектора, термический удар при пусках, токовые перегрузки) правильнее сразу уйти в КФА 0,90 мм — минеральное связующее, нормируемая эрозионная стойкость при 500 °C, обязательная лакировка поверхности.

Технические характеристики

Толщина	0,90 мм — вне нормативного ряда КФГС по ГОСТ 2196-75
Размер листа	Типовой — 600×900 мм; уточняйте у поставщика
Слюда	Щипаный флогопит по ГОСТ 3028-78
Связующее	Глифталевая смола, ≤4,5% массы
Эл. прочность	≥19 кВ/мм; пробивное ≥6,3 кВ (7 кВ/мм × 0,90)
Масса 1 м²	По Приложению 1 ГОСТ 2196-75 для 0,90 мм — 2,220 кг/м² (справочно; для марки КФГС значение не табулировано)
Исполнение ≥0,80 мм	Для ГОСТовских марок допускается склейка из двух калиброванных листов (п. 1.2 ГОСТ 2196-75)
Паспорт партии	Оформляется на фактически измеренные характеристики; ссылка на ГОСТ 2196-75 в полном объёме не применима для марки КФГС в этой толщине

Что делать, если в закупке всё-таки прописано «КФГС 0,9»

Если аудитор, отдел снабжения или военный представитель требуют отгрузить материал ровно под той маркировкой, которая записана в контракте, и изменить текст договора уже невозможно — мы решаем задачу так: лист прессуется из двух калиброванных заготовок КФГС (ГОСТ-ряд 0,40–0,60 мм) с суммарной толщиной 0,9 мм, склейкой по п. 1.2 ГОСТ 2196-75. Паспорт оформляется с пометкой «по ТУ производителя, суммарная толщина получена склейкой листов ГОСТ-ряда КФГС», и заказчик получает документ, в котором формально фигурирует маркировка «КФГС 0,9 мм», при фактическом химическом и физическом эквиваленте КФГ 0,9 мм. Перед таким заказом мы согласовываем с заказчиком письменно, что двухслойное исполнение его устраивает — без этого согласования отгрузка не идёт.

Альтернативы по ГОСТ 2196-75 для 0,90 мм

• КФГ 0,90 мм — прямой эквивалент по составу
• КФШ 0,90 мм — шеллак
• КФП 0,90 мм — полиэфир, минимальная расслаиваемость
• КФШ-1 / КФП-1 0,90 мм — пониженная усадка
• КФА 0,90 мм — нагревостойкий для тяжёлых режимов

Подробнее о нормативном ряде КФГС — в описании категории.
