КФП-1: что это за марка
КФП-1 — полиэфирная марка коллекторного миканита с уменьшенной усадкой. Её нормативный ряд начинается с 0,70 мм, поэтому более тонкое исполнение нельзя выдавать за позицию этого ряда ГОСТ.
0,90 мм
≥6,30 кВ
ГОСТ 2196-75
F / 155°C

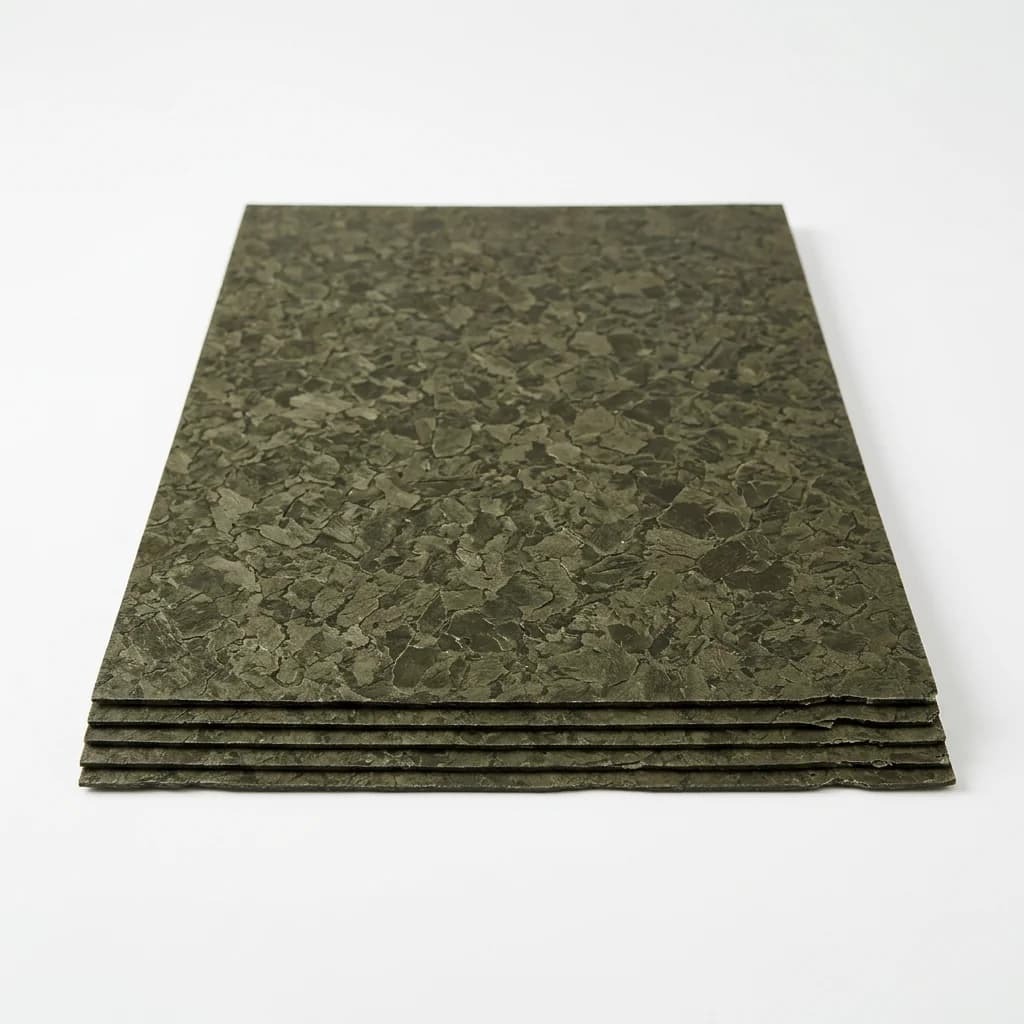

Миканит коллекторный КФП-1 0,90 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита на полиэфирном связующем (≤3,5%) в исполнении с пониженной усадкой. Поставка через ООО «ИзолитПром» с выдачей паспорта качества. Одна из наиболее востребованных толщин КФП-1 для коллекторов машин среднего и крупного типоразмера: обеспечивает пробивное напряжение ≥6,30 кВ при умеренной массе листа (2,220 кг/м²).
0,90 мм — «рабочая лошадка» в ряду КФП-1 наряду с 1,00 мм. В ремонтной практике встречается чаще других промежуточных толщин — многие машины постоянного тока советского и российского производства проектировались под коллекторную прокладку именно 0,90 мм.
Состав и обозначение КФП-1

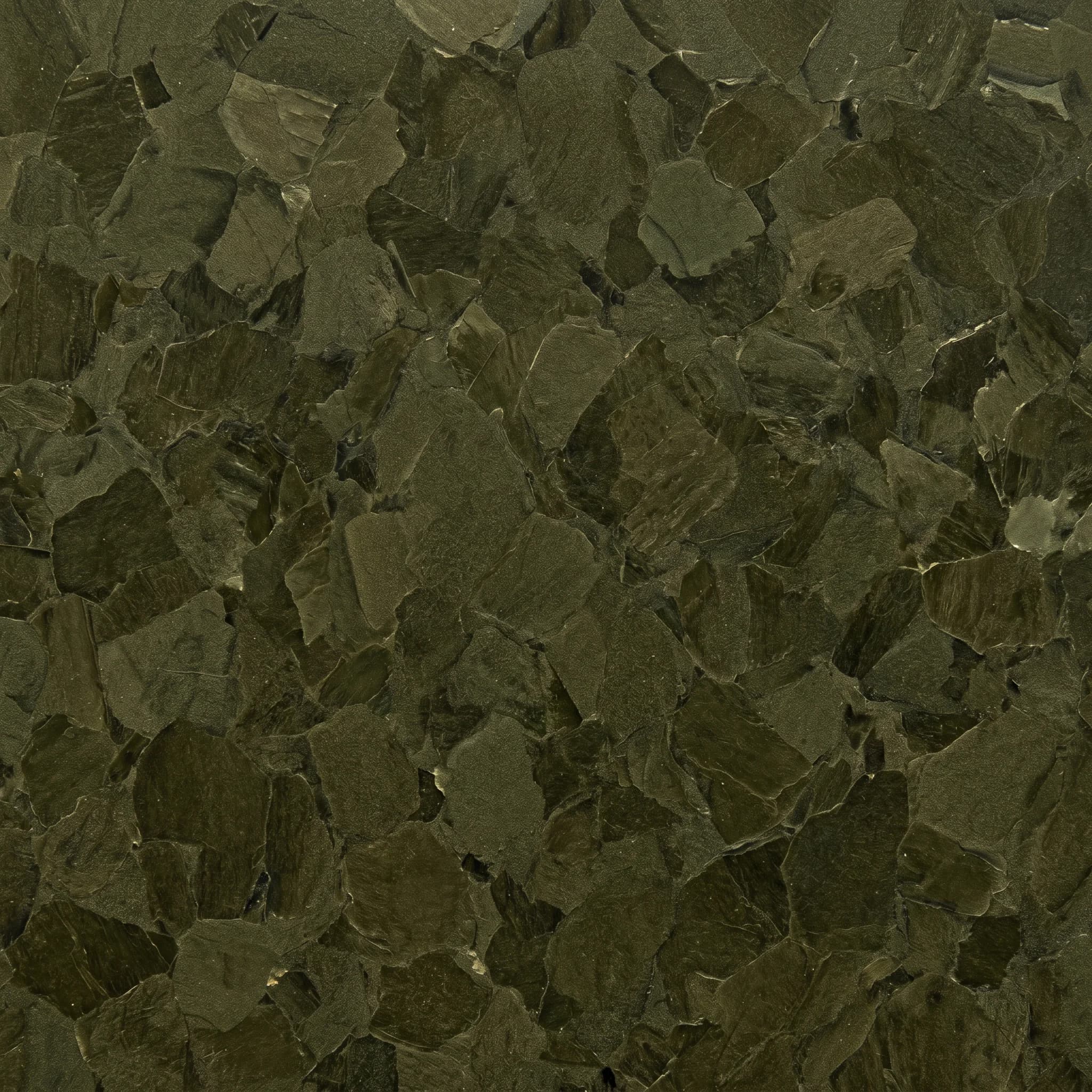

Слюдяная основа — флогопит, связующее — полиэфирная смола. Особенность исполнения — исполнение с уменьшенной усадкой.
Технические характеристики
| Толщина / допуск | 0,90 мм · среднее ±0,03 мм, в отдельных точках ±0,06 мм |
| Размер листа | 600×900 мм · по ГОСТ 25045-81 |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 |
| Связующее | Полиэфирная смола, ≤3,5% массы |
| Электрическая прочность | ≥19 кВ/мм · пробивное ≥6,30 кВ (7 кВ/мм × 0,90) |
| Расслаиваемость | ≤4% |
| Суммарная усадка (условие б) | ≤7% при 80 МПа и 180 °C; горячая ≤1% |
| Класс нагревостойкости | F / 155°C |
| Масса 1 м² | 2,220 кг/м² (Приложение 1 ГОСТ 2196-75) |
| Исполнение | Допускается склейка из двух калиброванных листов (ГОСТ 2196-75 п. 1.2) |
Характеристики
| Температурный класс | 155 °C |
|---|---|
| Слюдяная основа | флогопит |
Показать полное описание
Применение КФП-1
КФП-1 выбирают для межламельной изоляции, когда требуется полиэфирная марка с уменьшенной усадкой.
Применение КФП-1 0,90 мм
0,90 мм — одна из двух самых востребованных толщин КФП-1 (наряду с 1,00 мм). В коллекторах крупных машин постоянного тока общепромышленного назначения 0,90 мм даёт расчётный запас по пробивному напряжению (≥6,30 кВ) при значительно меньшей массе листа, чем у 1,00 мм (2,220 vs 2,465 кг/м²). Это прямо влияет на общую массу пакета коллектора и на радиальный габарит ламельной прокладки.
Типовая область применения: электродвигатели серий 2П, 4П, П2 мощностью 150–500 кВт (главные приводы прокатных станов, приводы горнорудного оборудования, судовые главные двигатели постоянного тока), генераторы постоянного тока буровых установок, возбудители крупных синхронных генераторов. Для всех этих машин коллекторная прокладка 0,90 мм — расчётный оптимум по соотношению диэлектрической прочности и радиальных габаритов.
Преимущество КФП-1 0,90 мм перед КФП 0,90 мм особенно заметно в машинах с высокой окружной скоростью коллектора (50–70 м/с): пониженная усадка ≤7% (вместо ≤10%) сохраняет геометрию межламельного зазора после длительной эксплуатации, а минимальное расслаивание ≤4% предотвращает отрыв флогопитовых чешуек под центробежной нагрузкой. В ремонтной практике ответственных машин переход с КФП на КФП-1 именно на 0,90 мм даёт наибольший выигрыш по ресурсу коллектора — эта толщина работает в зоне максимальных центробежных усилий.
Чем КФП-1 отличается от других марок
Главное отличие от КФП — исполнение с уменьшенной усадкой и более узкий нормативный ряд толщин. Совпадение толщины не означает автоматическую взаимозаменяемость.
Сравнение толщин КФП-1
| Толщина | Пробивное | |
|---|---|---|
| 0,70 мм | ≥4,90 кВ | Подробнее |
| 0,80 мм | ≥5,60 кВ | Подробнее |
| 0,85 мм | ≥5,95 кВ | Подробнее |
| 0,90 мм | ≥6,30 кВ | ← вы здесь |
| 1,00 мм | ≥7,00 кВ | Подробнее |
| 1,05 мм | ≥7,35 кВ | Подробнее |
| 1,10 мм | ≥7,70 кВ | Подробнее |
| 1,15 мм | ≥8,05 кВ | Подробнее |
| 1,20 мм | ≥8,40 кВ | Подробнее |
| 1,30 мм | ≥9,10 кВ | Подробнее |
| 1,40 мм | ≥9,80 кВ | Подробнее |
| 1,50 мм | ≥10,50 кВ | Подробнее |
Нормативный ряд: 0,70–1,50 мм. Другие толщины и размеры можно согласовать как специальное исполнение; его параметры подтверждаются отдельным документом, а не приписываются ГОСТ 2196-75.
Условное обозначение при заказе
- Слюда размера 6:
Миканит КФП-1 0,9—6 ГОСТ 2196-75 - Слюда размера 10:
Миканит КФП-1 0,9—10 ГОСТ 2196-75
Заказать КФП-1 0,90 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Наличие, место и срок отгрузки уточняются при расчёте заказа. Паспорт качества и сертификат ГОСТ 2196-75 в комплекте. Доставка по России: ПЭК, Деловые Линии, СДЭК. Объёмы и условия поставки — по согласованию при заказе.
