Купить миканит гибкий ГФС 0,25 мм ГОСТ 6120-75 в Челябинске для электромашиностроительных предприятий

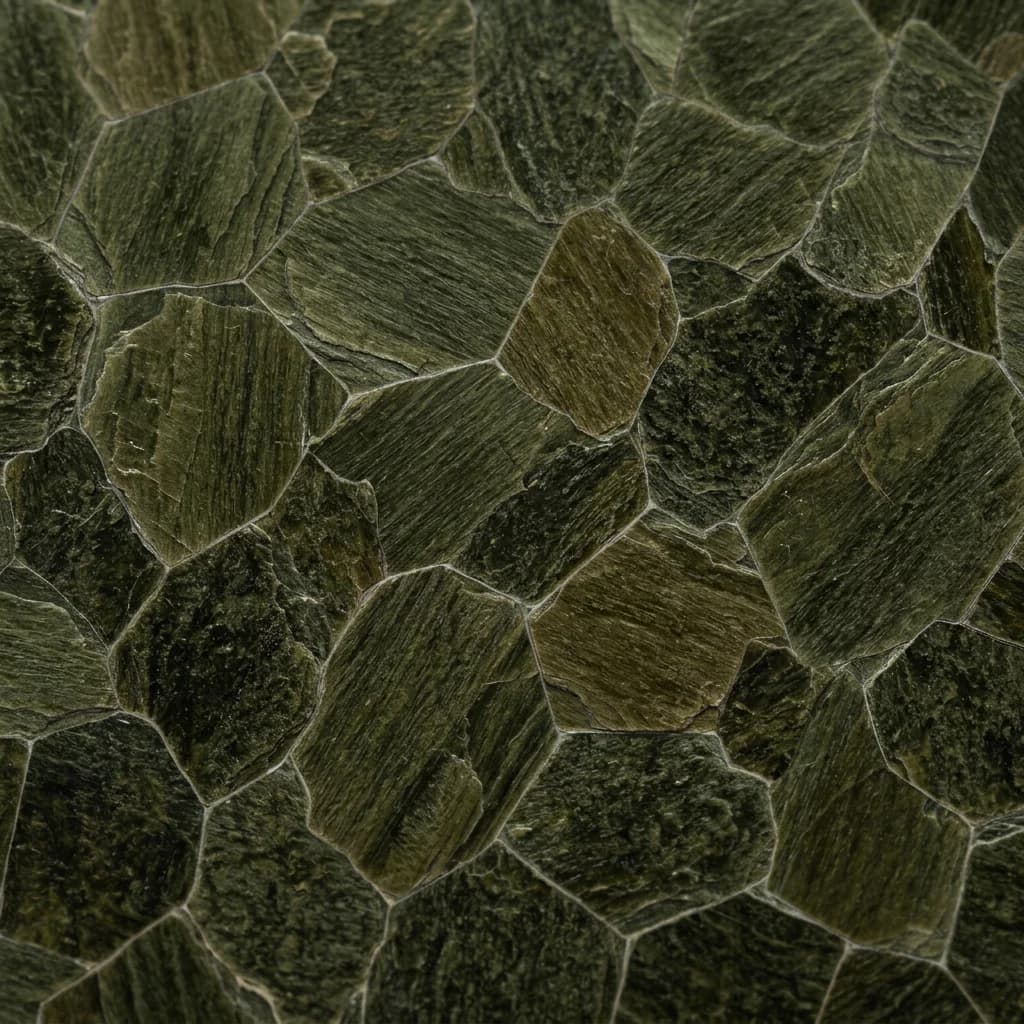

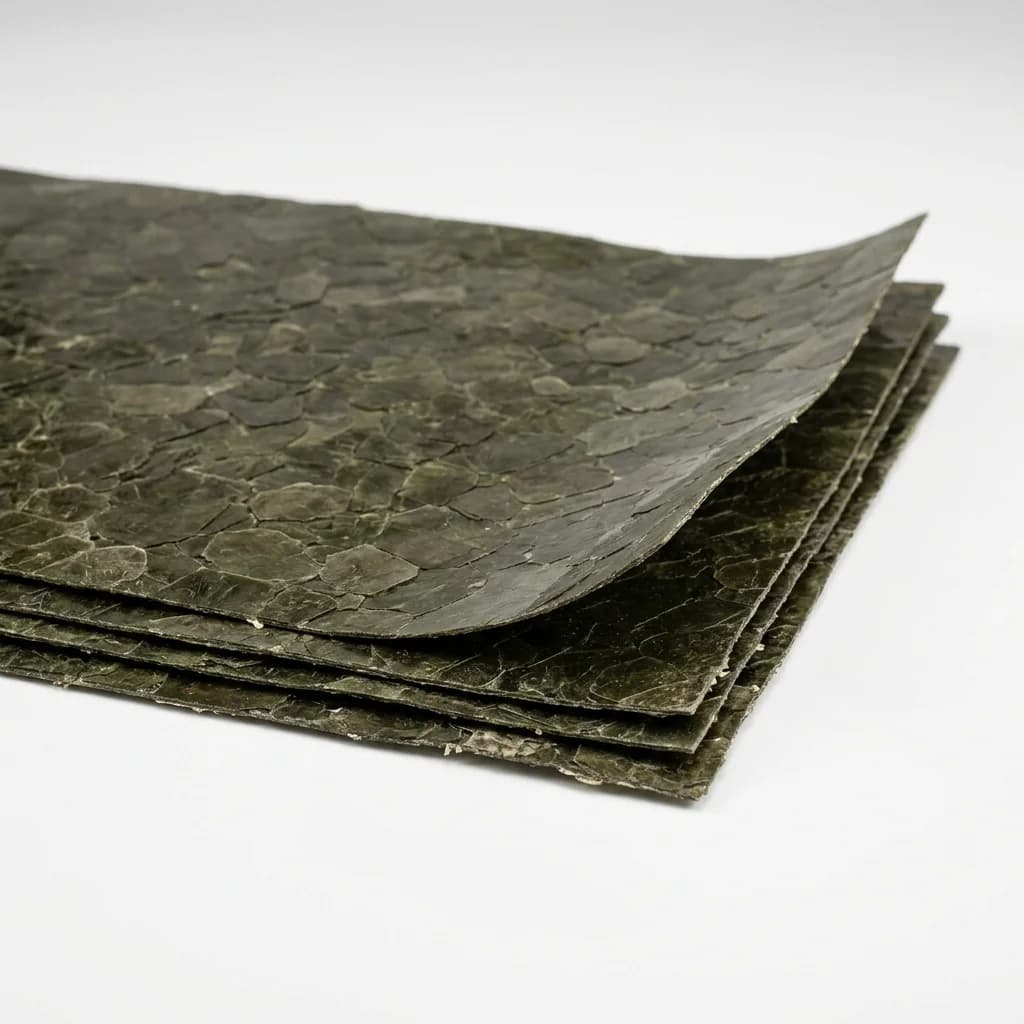

Миканит гибкий ГФС 0,25 мм по ГОСТ 6120-75 — листовой диэлектрический материал на основе флогопита с масляно-глифталевым связующим. Производство наша компания с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).

Пазовая изоляция тягодутьевых машин и вентиляторов-дымососов ТЭЦ, где флогопит выигрывает у мусковита по термическому ресурсу в непрерывном режиме.

Технические характеристики

Толщина / допуск	0,25 мм · ±0,05 мм (ВС) / ±0,12 мм (1С)
Размер листа	600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм. Другие размеры — по запросу.
Слюда	Флогопит, 75–90% (Табл. 3 ГОСТ 6120-75)
Связующее	Масляно-глифталевый лак (светлый), 10–25%
Летучих веществ	≤5%
Электрическая прочность	≥24 / ≥24 кВ/мм (ВС/1С) · пробивное ≥3,2 кВ
Удельное сопротивление	≥1·10¹³ Ом·см (в исходном состоянии)
Масса 1 м²	0,430 кг (Прил. 2 ГОСТ 6120-75, без подложки)

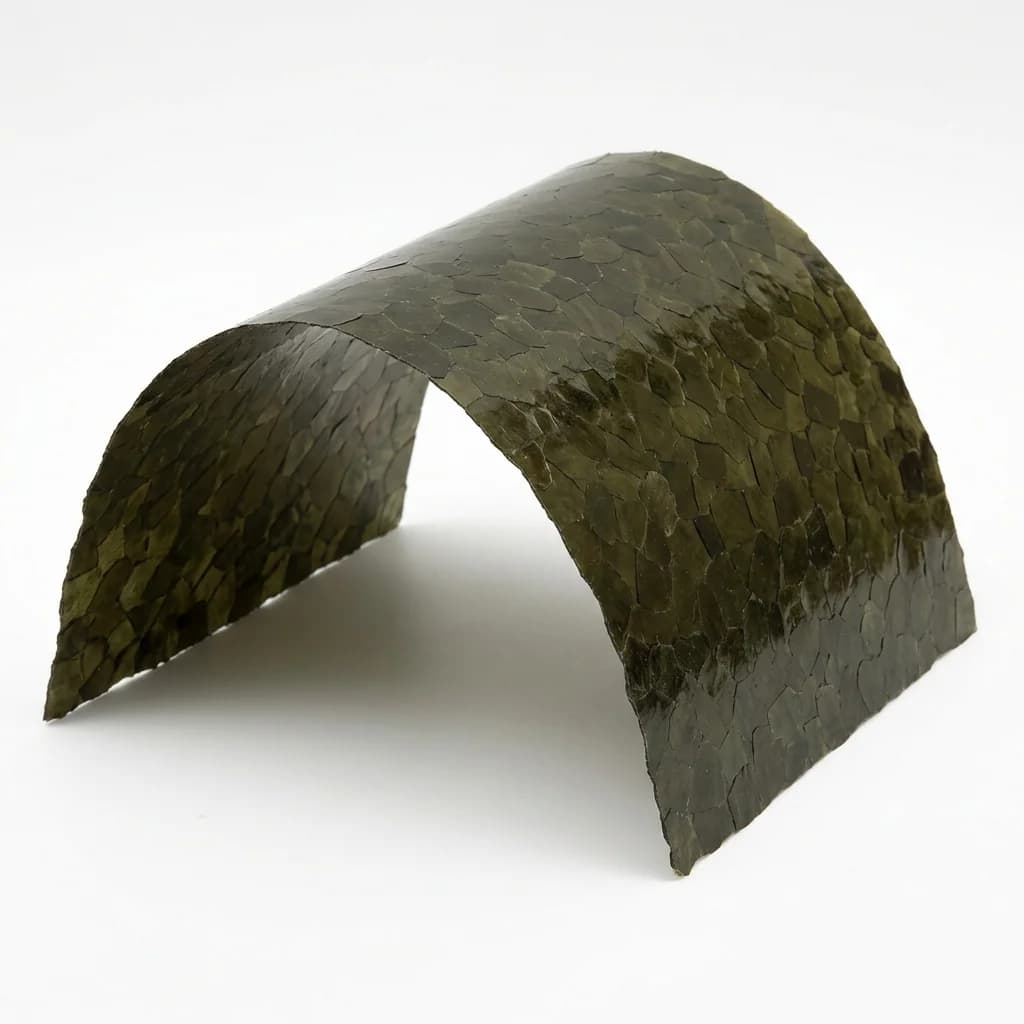

Радиус изгиба	Ø 25 мм (радиус изгиба 12,5 мм) по ГОСТ 25045-81 п. 5.10
Класс нагревостойкости	B · до 130 °C (ГОСТ 8865-93)

Применение ГФС 0,25 мм

Размер по толщине 0,25 мм — «средняя лёгкая» для пазовой изоляции машин класса B. На флогопите (ГФС) эта толщина решает узкую, но частую задачу: пазовая и межфазная изоляция в машинах, у которых штатная тепловой режим обмотки держится в верхней трети класса B (110–130 °C) длительными непрерывными циклами.

Заказать материал в Челябинске просто: оформите заявку, отгрузим в день оплаты, привезём за 3-5 дней.

Первая профильная отрасль — тягодутьевые машины и дымососы тепловых электростанций: ДН-17, ДН-21, ДН-24, ВДН-15, ВДН-18 и аналогичные серии вентиляторов вытяжных газов. Привода этих машин — асинхронные двигатели 4А-250, 4А-315, А-450 (фланцевое и лапное исполнение), работают 8500 часов в год с редкими остановками, тепловой режим среды в зоне установки нередко превышает 60–70 °C. Пазовая изоляция из ГФС 0,25 мм предоставляет ресурс 10–12 лет до первого капитального ремонта.

Вторая отрасль — электродвигатели тягодутьевых и циркуляционных систем котельных: вентиляторы типа ВЦ-14, ДН-12, насосы ГЦН (главные циркуляционные) при температуре перекачиваемой среды 80–90 °C. Здесь к электрической нагрузке добавляется непрерывная вибрация; флогопит в ГФС 0,25 мм держит структуру без расслоения заметно дольше мусковита в аналогичных режимах.

Третье применение — межфазные прокладки в обмотках крупных синхронных двигателей мощностью 1–3 МВт (СДСЗ-17, СТД-800, СТД-2500), используемых на магистральных насосных станциях, в металлургии, в химических производствах. Для пазовой изоляции этих машин задействуют 0,40–0,50 мм, для межфазных — 0,25 мм как оптимальный компромисс по толщине и механической прочности прокладки. Для обычной пазовой изоляции холодных промышленных двигателей общего назначения при нормальном режиме удобнее ГМС 0,25 мм.

Сравнение толщин ГФС

Толщина	Пробивное
0,15 мм	≥2,1 кВ	Подробнее
0,20 мм	≥2,7 кВ	Подробнее
0,25 мм	≥3,2 кВ	← вы здесь
0,30 мм	≥3,8 кВ	Подробнее
0,35 мм	≥4,4 кВ	Подробнее
0,40 мм	≥5,0 кВ	Подробнее
0,45 мм	≥5,5 кВ	Подробнее
0,50 мм	≥6,3 кВ	Подробнее

Условное обозначение при заказе

• Высший сорт: Миканит ВС ГФС 0,25—50—1 ГОСТ 6120-75
• Первый сорт: Миканит 1С ГФС 0,25—50—1 ГОСТ 6120-75

Вопросы и ответы

Какое напряжение сохраняет работоспособность при ГФС 0,25 мм при коротком импульсе?

Привозим в Челябинске за 3-5 дней. Берём ПЭК или Деловые Линии — со склада на склад без перевалок.

Нормируется минимум пробивного при стандартной развёртке ≥3,2 кВ. При коротком импульсе (микросекундной длительности) пробивное значительно выше — коэффициент импульса для слюдяных материалов по Тарееву («Электрорадиоматериалы», 1978) составляет 1,5–2,0 крат. Для точного расчёта по ГОСТ 1516.3 требуется испытание конкретной партии; для проектных расчётов закладывают ≥5,0 кВ импульсного.

Можно ли применить ГФС 0,25 мм в двигателях подачи воздуха для газотурбинных установок?

Да, это типовое применение. Во вспомогательных приводах ГТУ (ГТА-6, ГТД-20, ГТЭ-45) двигатели вентиляторов охладителей, маслонасосов и насосов топлива работают в горячей зоне — тепловой режим корпуса регулярно 60–80 °C, обмотка нагревается до 115–125 °C. ГФС 0,25 мм в пазовой изоляции работает 15 000+ часов до первого освидетельствования.

Чем пазовая изоляция на ГФС 0,25 мм отличается от 0,30 мм по ресурсу?

При одинаковом классе машины (чаще всего рассчитывается по напряжению обмотки и коэффициенту запаса) 0,30 мм даёт запас электрической прочности ≥3,8 кВ против ≥3,2 кВ у 0,25 мм — это около 19% резерва. По ресурсу старения разница малозаметна, так как флогопит стареет равномерно по толщине. Практически выбор 0,25 vs 0,30 зависит от геометрии паза: 0,25 мм — если сечение паза ограничено, 0,30 мм — если есть запас и паспорт допускает большую толщину изоляции.

Подробнее о марке ГФС (сравнение с ГМС / ГФК, флогопит vs мусковит, класс нагревостойкости B, методика выбора толщины по напряжению обмотки, типичные ошибки выбора) — в описании категории.

Заказать ГФС 0,25 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка за 24 часа. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.
