Конкретная позиция
ГМС 0,25 мм: что это за материал
ГМС — гибкий листовой миканит на мусковите с масляно-глифталевый светлый лак, без наружной подложки. На этой странице показано исполнение по ГОСТ 6120-75; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
Эта карточка относится к толщине 0,25 мм. Толщина задаёт геометрию изоляционного слоя, но не заменяет выбор марки, связующего, подложки и нормативного исполнения.
- Марка
- ГМС
- Толщина
- 0,25 мм
- Документ
- ГОСТ 6120-75
0,25 мм
≥3,6 кВ
ГОСТ 6120-75
до 130 °C (класс B)
Миканит гибкий ГМС 0,25 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе мусковита с масляно-глифталевым связующим. Поставка через ООО «ИзолитПром» с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).
Универсальная для межфазных прокладок и бандажирования обмоток.
О материале ГМС 0,25 мм
ГМС 0,25 мм — конкретное исполнение гибкого миканита марки ГМС. По расшифровке ГОСТ 6120-75: «Г» означает гибкий миканит, «М» — мусковит, «С» — масляно-глифталевый светлый лак. Это не отдельная марка и не обозначение материала по ТУ: меняется толщина листа, а состав и правила обозначения остаются относящимися к ГМС.
Толщина 0,25 мм завершает группу, для которой ГОСТ 6120-75 устанавливает электрическую прочность не менее 28 кВ/мм и для высшего, и для первого сорта.
ГОСТ задаёт для этой толщины не одно универсальное число, а несколько разных характеристик: допуск толщины, электрическую прочность в кВ/мм, пробивное напряжение готового листа в кВ и справочную массу квадратного метра. Ниже они разведены по отдельным строкам, чтобы относительный показатель не путался с напряжением пробоя конкретной толщины.
Что именно нормирует ГОСТ для 0,25 мм
ГМС и другие марки гибкого миканита
Сравнивать марки имеет смысл по составу, а не только по толщине. ГМС и ГМЧ изготавливают на мусковите, ГФС, ГФЧ и ГФК — на флогопите. Буквы «С», «Ч» и «К» указывают на вид связующего. Таблица ниже передаёт нормативные различия из ГОСТ 6120-75 без приписывания маркам неподтверждённых областей применения.
| Марка | Слюда | Связующее | Слюда, % | Электрическая прочность 0,30–0,50 мм, ВС / 1С |
|---|---|---|---|---|
| ГМС | Мусковит | Масляно-глифталевый, светлый | 75–90% | 24 / 23 кВ/мм |
| ГМЧ | Мусковит | Масляно-битумный, чёрный | 75–90% | 24 / 23 кВ/мм |
| ГФС | Флогопит | Масляно-глифталевый, светлый | 75–90% | 23 / 20 кВ/мм |
| ГФЧ | Флогопит | Масляно-битумный, чёрный | 75–90% | 23 / 20 кВ/мм |
| ГФК | Флогопит | Кремнийорганический | 69–88% | 22 / 19 кВ/мм |
Исполнения с индексом «-ББ» оклеены бумагой с двух сторон и в таблицах ГОСТ выделены отдельно. ГМС без индекса и ГМС-ББ нельзя считать взаимозаменяемыми только из-за одинаковой основы из мусковита.
Нормативные источники
- ГОСТ 6120-75 «Миканит гибкий. Технические условия»: марки, толщины, допуски, электрические показатели, состав и гарантийный срок хранения.
- ГОСТ 25045-81 «Миканиты. Общие технические условия»: размеры листов и метод проверки гибкости.
- ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация»: соответствие класса B температуре 130 °C. Класс относится к изоляционной системе и изделию в целом.

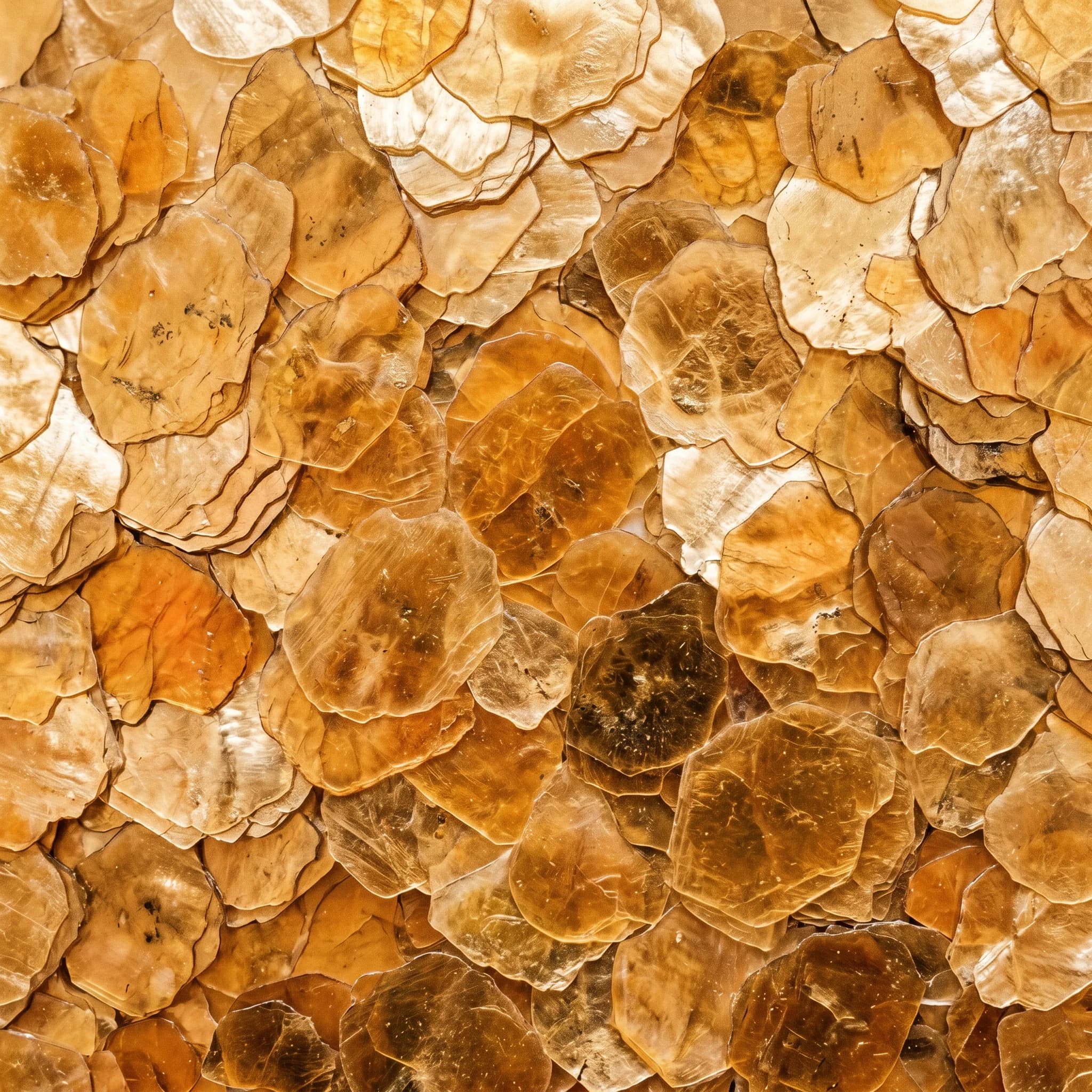

Состав и конструкция ГМС
- Слюдяная основа
- мусковит
- Связующее
- масляно-глифталевый светлый лак
- Наружная подложка
- без подложки
- Нормативное исполнение
- ГОСТ 6120-75
Характеристики ГМС 0,25 мм
Значения ниже относятся к ГОСТ 6120-75. Нормы электрической прочности и пробивного напряжения проверяют по толщине и сорту в таблице ГОСТ.
| Показатель | Значение |
|---|---|
| Номинальная толщина | 0,25 мм |
| Электрическая прочность | не менее 28 кВ/мм для высшего сорта и 28 кВ/мм для первого сорта |
| Пробивное напряжение | не менее 3,6 кВ в отдельных точках |
| Доля слюды | 75–90 % |
| Доля связующего | 10–25 % |
| Доля летучих веществ | не более 5 % |
Технические характеристики
| Толщина / допуск | 0,25 мм · ±0,05 мм (высш. сорт) / ±0,12 мм (1-й сорт) |
| Размер листа | 600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм. Другие размеры — по запросу. |
| Слюда | Мусковит, 75–90% (Табл. 3 ГОСТ 6120-75) |
| Связующее | Масляно-глифталевый лак (светлый), 10–25% |
| Летучих веществ | ≤5% |
| Электрическая прочность | ≥28 кВ/мм (ВС/1С) · пробивное ≥3,6 кВ |
| Удельное сопротивление | ≥1·10¹³ Ом·см (в исходном состоянии) |
| Масса 1 м² | 0,430 кг (Прил. 2 ГОСТ 6120-75, без подложки) |
| Радиус изгиба | Ø 25 мм (радиус изгиба 12,5 мм) по ГОСТ 25045-81 п. 5.10 |
| Класс нагревостойкости | B · до 130 °C (ГОСТ 8865-93) |
| Номинальная толщина | 0,25 мм | Таблица 1 ГОСТ 6120-75 |
| Допуск, высший сорт | ±0,05 мм | Среднее значение толщины |
| Допуск, первый сорт | ±0,12 мм | Среднее значение толщины |
| Электрическая прочность | не менее 28 / 28 кВ/мм | Высший / первый сорт, таблица 3 |
| Пробивное напряжение в отдельных точках | не менее 3,6 кВ | Таблица 4 |
| Справочная масса 1 м² без подложки | 0,430 кг | Приложение 2 |
| Оправка при проверке гибкости | Ø 25 мм | Диаметр равен стократной толщине, п. 5.10 ГОСТ 25045-81 |
Размеры листов гибкого миканита по ГОСТ 25045-81 находятся в диапазоне от 450 до 1100 мм по ширине и длине с предельным отклонением ±15 мм. Тот же стандарт прямо допускает изготовление листов других размеров по согласованию изготовителя с потребителем. Поэтому размер в карточке следует читать как предлагаемое исполнение, а не как единственно возможный формат.
Как читать электрические показатели
Электрическая прочность выражается в кВ/мм и характеризует материал относительно его толщины. Пробивное напряжение выражается в кВ и относится к листу конкретной толщины. Для ГМС 0,25 мм нормативные минимумы составляют соответственно 28 / 28 кВ/мм по сортам и 3,6 кВ в отдельных точках.
Эти значения нельзя складывать, подменять одно другим или использовать как готовое разрешение на применение в оборудовании определённого рабочего напряжения. Выбор изоляции выполняют по конструкции узла, условиям эксплуатации и документации на изоляционную систему.
ГОСТ 6120-75 также нормирует для ГМС содержание мусковита 75–90%, склеивающего вещества 10–25%, летучих веществ не более 5% и удельное объёмное сопротивление не менее 1·10¹³ Ом·см в исходном состоянии. После выдержки во влажной среде стандарт устанавливает отдельное минимальное значение — 1·10¹² Ом·см.
Характеристики
| Рабочая температура | 130 °C |
|---|---|
| Слюдяная основа | мусковит |
| Содержание связующего | 10–25 % |
| Содержание слюды | 75–90 % |
Применение ГМС толщиной 0,25 мм
Позицию рассматривают для гибкой электроизоляции, когда документацией узла предусмотрены марка ГМС, исполнение ГОСТ 6120-75 и слой 0,25 мм. Если исходная спецификация неизвестна, до заказа сверяют конструкцию узла и требования к электрическому контролю.
Толщина сама по себе не подтверждает пригодность материала: одинаковый размер листа может быть у марок с другой слюдой, связующим или подложкой.
Применение ГМС 0,25 мм
ГМС 0,25 мм занимает промежуточное положение между более гибким исполнением 0,20 мм и более толстым 0,30 мм. Его рассматривают для пазовых и межфазных прокладок, изоляции катушек, а также для деталей, работающих совместно со стеклолентой.
Возможные области применения включают электрические машины, коммутационную аппаратуру и сухие трансформаторы. Конкретная мощность, напряжение, ширина полосы и число слоёв должны следовать чертежу, паспорту машины или документации на изоляционную систему.
При ремонте исходную толщину сначала измеряют и сверяют с документами. Замена комбинации материалов одним листом ГМС 0,25 мм либо обратная замена меняет конструкцию и требует проверки совместимости, геометрии и технологии пропитки.
Испытание гибкости выполняют на оправке Ø 25 мм. Для выбора между 0,20 мм, 0,25 мм и 0,30 мм сопоставляют нормативные показатели и требования конкретной детали, а не только область применения.
Практическая граница выбора. Исполнение 0,25 мм часто попадает в короткий список сразу для нескольких операций, однако каждую операцию проверяют отдельно. Пазовая прокладка, межфазная деталь и полоса для бандажирования работают по-разному и могут требовать разных размеров, числа слоёв и способа фиксации.
В заявке желательно перечислить детали поштучно: марка и сорт материала, толщина, длина и ширина, количество, наличие отверстий или сложного контура. Если материал будет работать вместе со стеклолентой или пропиточным составом, указывают документ на сборку — так проверяется совместимость не отдельных компонентов, а готовой системы.
Соседние 0,20 и 0,30 мм нельзя ранжировать только как «слабее» и «прочнее». У каждой толщины свой баланс занимаемого места, нормируемого пробивного напряжения и гибкости. Итоговый выбор должен одновременно пройти электрическое и монтажное ограничения.
Сравнение ГМС 0,25 мм с соседними толщинами
Сравнение отвечает только на вопрос выбора толщины внутри одной марки и одного документа. Для замены марки отдельно сравнивают состав и конструкцию.
| Толщина | Электрическая прочность | Пробивное напряжение |
|---|---|---|
| 0,2 мм | не менее 28 кВ/мм для высшего сорта и 28 кВ/мм для первого сорта | не менее 2,9 кВ в отдельных точках |
| 0,25 мм | не менее 28 кВ/мм для высшего сорта и 28 кВ/мм для первого сорта | не менее 3,6 кВ в отдельных точках |
| 0,3 мм | не менее 24 кВ/мм для высшего сорта и 23 кВ/мм для первого сорта | не менее 4,2 кВ в отдельных точках |
ГМС 0,25 мм по ГОСТ и ТУ
Для одной марки нормативные исполнения сопоставляют отдельно. Наличие той же толщины ещё не подтверждает одинаковые показатели или взаимозаменяемость.
| Параметр | ГОСТ 6120-75 | ТУ |
|---|---|---|
| Толщина в каталожном ряду | 0,25 мм представлена | 0,25 мм представлена |
| Доля слюды | 75–90 % | не менее 90 % |
| Доля связующего | 10–25 % | не более 5 % |
| Электрическая прочность | не менее 28 кВ/мм для высшего сорта и 28 кВ/мм для первого сорта | не менее 18 кВ/мм |
| Пробивное напряжение | не менее 3,6 кВ в отдельных точках | не менее 3,4 кВ в отдельных точках |
Сравнение толщин ГМС
| Толщина | Пробивное | |
|---|---|---|
| 0,15 мм | ≥2,3 кВ | Подробнее |
| 0,20 мм | ≥2,9 кВ | Подробнее |
| 0,25 мм | ≥3,6 кВ | ← вы здесь |
| 0,30 мм | ≥4,2 кВ | Подробнее |
| 0,35 мм | ≥4,9 кВ | Подробнее |
| 0,40 мм | ≥5,7 кВ | Подробнее |
| 0,45 мм | ≥6,3 кВ | Подробнее |
| 0,50 мм | ≥6,8 кВ | Подробнее |
Как выбрать между соседними толщинами
Её удобно сравнивать сразу с двумя соседними исполнениями: 0,20 мм выигрывает по гибкости, а 0,30 мм — по абсолютному пробивному напряжению и механической плотности листа.
В нормативном ряду восемь толщин: 0,15; 0,20; 0,25; 0,30; 0,35; 0,40; 0,45 и 0,50 мм. У каждой есть собственный допуск и минимум пробивного напряжения. Если в заявке указать только «ГМС», без толщины и сорта, поставщик не сможет однозначно определить требуемое исполнение.
Для расчёта полезно сообщить марку, сорт, толщину, формат листа или размеры детали, количество и назначение материала. Можно написать в заявке обозначение из конструкторской документации или приложить чертёж — это снижает риск замены соседней толщиной.
Документы, обозначение и полное описание
В заявке достаточно указать ГМС, ГОСТ 6120-75, толщину 0,25 мм, размер и количество. Для ТУ публично используется обозначение без номера.
Условное обозначение при заказе
- Высший сорт:
Миканит ВС ГМС 0,25—50—1 ГОСТ 6120-75 - Первый сорт:
Миканит 1С ГМС 0,25—50—1 ГОСТ 6120-75

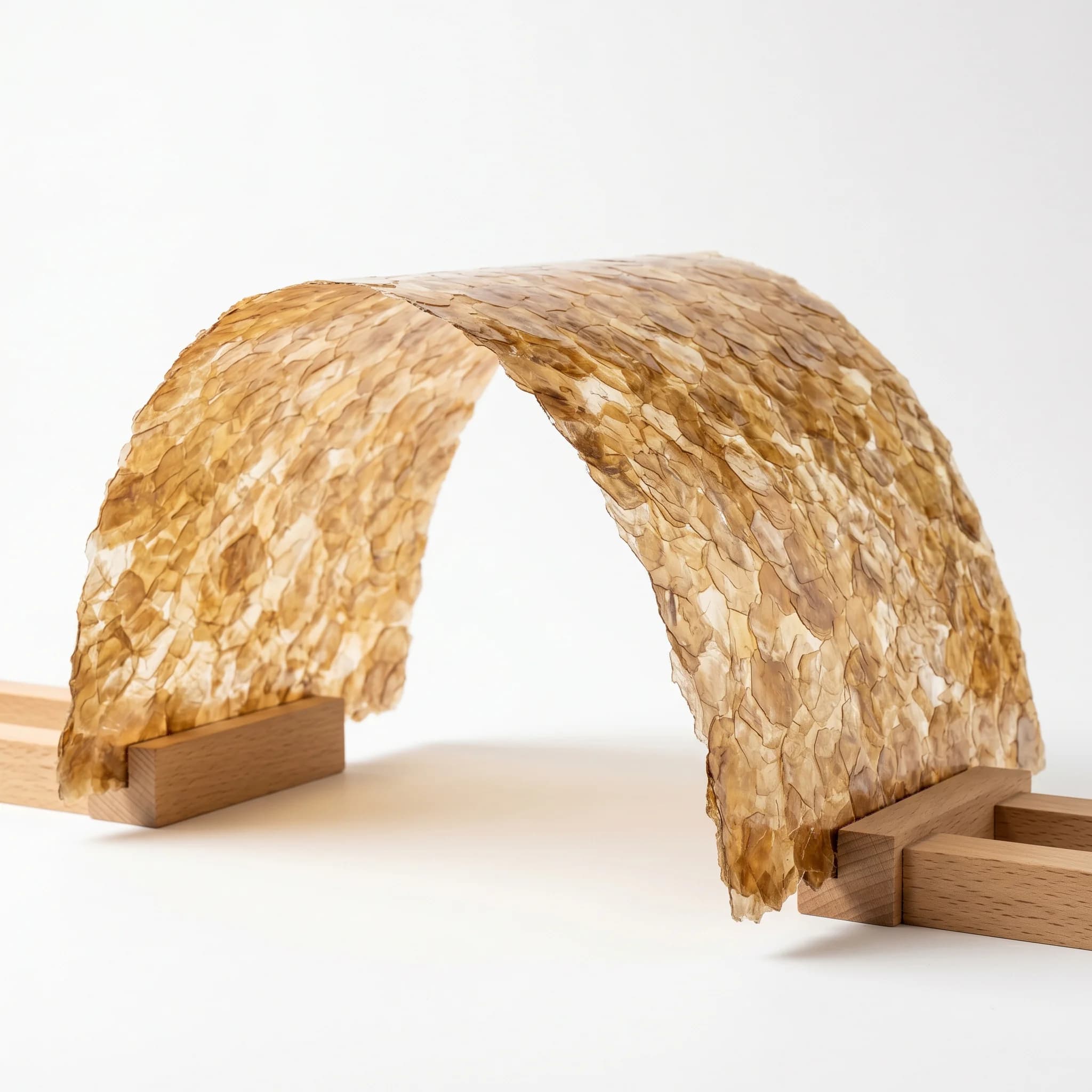

Хранение, гибкость и обработка
ГОСТ 6120-75 устанавливает гарантийный срок хранения гибкого миканита три месяца со дня изготовления при соблюдении условий транспортирования и хранения. Упаковка, маркировка, транспортирование и хранение выполняются по ГОСТ 25045-81.
При проверке гибкости образец шириной 50 мм после выдержки в комнатных условиях огибают в один слой вокруг оправки. Для ГМС 0,25 мм диаметр оправки составляет 25 мм. Материал должен свободно изгибаться на оправке, не расслаиваясь. Это лабораторное условие контроля, а не универсальный проектный радиус готовой детали.
Листы раскраивают на прокладки и детали по документации заказчика. Способ резки и минимальные перемычки зависят от геометрии детали, состояния листа и применяемого оборудования; эти параметры лучше согласовать до запуска партии.
Вопросы и ответы
Почему 0,25 мм называют промежуточной толщиной?
Она расположена между 0,20 и 0,30 мм и имеет собственные допуски, нормируемое пробивное напряжение и условие испытания гибкости. Это удобно для сравнения, но не делает толщину универсальной для всех задач.
Можно ли применять полосы 0,25 мм вместе со стеклолентой?
Да, если такая конструкция задана технологией изделия. Ширину полос, натяжение, перекрытие и пропиточный состав берут из технологической документации, а не из общего описания материала.
Подходит ли 0,25 мм для сухого трансформатора?
Возможность применения зависит от конструкции и класса изоляционной системы конкретного трансформатора. Мощность и напряжение сами по себе не дают основания назначить толщину.
Подробнее о марке ГМС — состав, нормативные характеристики, сравнение с ГМЧ, ГФС, ГФЧ и ГФК, а также правила сопоставления толщин приведены в описании категории.
С этим материалом заказывают
- миканитовые трубки — для изоляции выводов и цилиндрических участков;
- миканитовые втулки — когда требуется готовая изоляционная деталь;
- миканитовые шайбы — для плоских изоляционных прокладок;
- электроизоляционные ленты — для бандажирования и сборки изоляционной системы.
Заказать ГМС 0,25 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Срок отгрузки уточняется при расчёте заказа. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
Что можно написать в заявке
Можете указать марку ГМС, ГОСТ 6120-75, толщину 0,25 мм, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
