Исполнение ГОСТ 6121-75

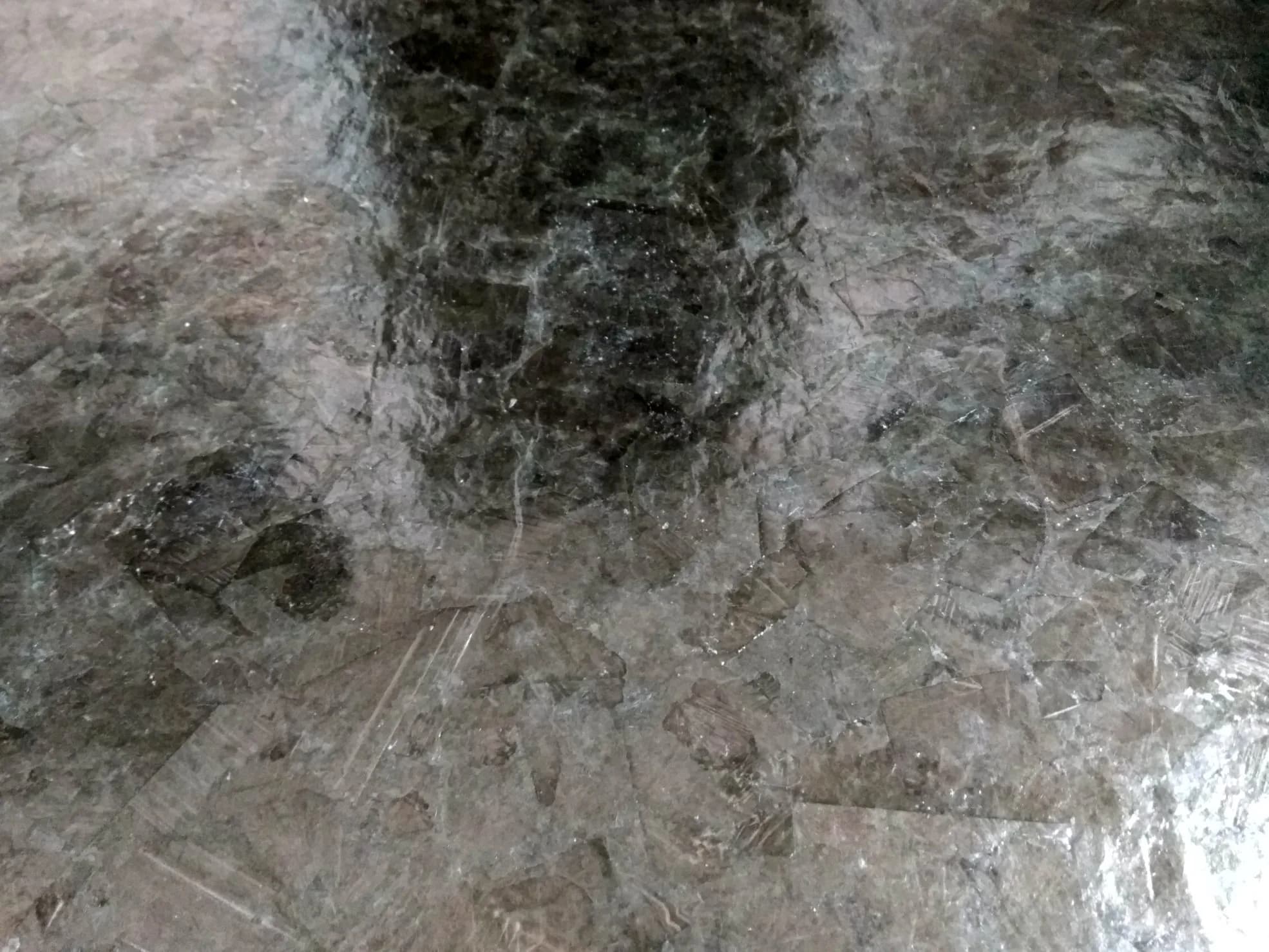

ПФГ: что это за прокладочный миканит
ПФГ — жёсткий листовой прокладочный миканит на основе флогопит. Связующее — глифталевая смола. Эта страница относится к исполнению по ГОСТ 6121-75; характеристики одноимённой марки по другому документу к ней автоматически не переносятся.
ПФГ по ГОСТ 6121-75 — самостоятельная марка листового прокладочного миканита с нормативной основой, указанной в названии. Для закупки важно отделить свойства марки от параметров партии и геометрических вариантов.
- Основа
- флогопит
- Связующее
- глифталевая смола
- Документ
- ГОСТ 6121-75
ГОСТ 6121-75
0,50–5,00 мм
глифталь
Флогопит
Что означает марка ПФГ
Буквенное обозначение расшифровывается по разделу 1.1 ГОСТ 6121-75:
- П — прокладочный (тип миканита по назначению — изоляционные прокладки, в отличие от коллекторного по ГОСТ 2196-75, гибкого по ГОСТ 6120-75 и формовочного по ГОСТ 6122-75)
- Ф — флогопит (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком)
- Г — глифталевая смола (та же буква «Г» у ПМГ, ПФГ, ПСГ — у ПФК связующее другое, кремнийорганическое, буква «К»)
По ГОСТ 25045-81 прокладочный миканит ПФГ относится к типу 21 (без нормативной толщины 0,15 мм — она есть только у ПФК, тип 22).
Удельное сопротивление ПФГ — единственная норма в ГОСТе
Связанные марки и категории
- Миканит прокладочный ПМГ ГОСТ 6121-75 — мусковит + глифталь
- Миканит прокладочный ПСГ ГОСТ 6121-75 — смесь мусковита и флогопита
- Миканит прокладочный ПФК ГОСТ 6121-75 — класс H 180 °C
- Все марки прокладочного миканита — родительская категория
Толщины ПФГ по ГОСТ 6121-75
В каталоге представлены позиции 0,15–5 мм. Это перечень карточек, а не обещание нормативной взаимозаменяемости: толщину и допуск проверяют по выбранному документу. Другие размеры и изготовление детали согласуют по чертежу без заранее заданного максимума.
По ГОСТ 6121-75 толщина 0,15 мм предусмотрена только для ПФК. Если такая карточка есть у ПФГ, нормативное основание позиции нужно уточнить отдельно.
Характеристики ПФГ: ГОСТ 6121-75
В таблице ниже ГОСТовские показатели показываются только для исполнения по ГОСТ. Для ТУ точные значения не заменяются цифрами одноимённой ГОСТовской марки.
| Слюдяная основа | флогопит |
|---|---|
| Связующее | глифталевая смола |
| Нормативное исполнение | ГОСТ 6121-75 |
| Каталожный ряд | 0,15–5 мм |
| Массовая доля слюды | 80–92 % |
| Массовая доля связующего | 8–20 % |
| Расслаиваемость | не более 10 % |
Технические характеристики ПФГ
| Тип по ГОСТ 25045-81 | 21 (без толщины 0,15 мм — она только у ПФК, тип 22) |
| Тип слюды | Щипаный флогопит по ГОСТ 3028-78 (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком) |
| Связующее | Глифталевая смола; 8-20% массы для 0,50–5,00 мм (Табл. 3 ГОСТ 6121-75) |
| Нормативные толщины | 0,50–5,00 мм (Табл. 1 ГОСТ 6121-75, тип 21) |
| Допуск по толщине | От ±0,10 мм для 0,50 мм до ±0,75 мм для 5,00 мм (среднее, Табл. 1) |
| Электрическая прочность в исходном состоянии | для 0,50 мм — ≥21 кВ/мм; 0,60 мм — ≥18 кВ/мм; 0,70–1,00 мм — ≥16 кВ/мм; для 1,50–5,00 мм — не нормируется в кВ/мм, но должен выдержать ≥15 кВэфф при пробое (примечание Табл. 3 ГОСТ 6121-75) |
| Пробивное напряжение в отд. точках | Построчно в Табл. 4 ГОСТа: 0,50→7,9; 0,60→8,1; 0,70→8,4; 0,80→9,6; 0,90→10,8; 1,00→12,0 кВ. Для 1,50–5,00 мм — по примечанию Табл. 3 (≥15 кВэфф) |
| Массовая доля слюды | 80-92% для 0,50–5,00 мм (Табл. 3 ГОСТ 6121-75) |
| Расслаиваемость | ≤10% для 0,50–5,00 мм (Табл. 3 ГОСТ 6121-75) |
| Масса 1 м² (Приложение 1) | 0,50 → 1,150; 0,60 → 1,380; 0,70 → 1,610; 0,80 → 1,835; 0,90 → 2,065; 1,00 → 2,295; 1,50 → 3,445; 2,00 → 4,590; 3,00 → 6,885; 5,00 → 11,475 кг/м² (справочное приложение) |
| Класс нагревостойкости связующего | Ориентировочно B (130 °C длительно) — по классу глифталевой смолы. ГОСТ 6121-75 класс явно не указывает |
С чем сравнивать ПФГ
Сравнение меняет по одному признаку: документ, слюдяную основу или связующее. Совпадение толщины само по себе не делает марки взаимозаменяемыми.
Подбор начинают с полного обозначения ПФГ и ГОСТ 6121-75, после чего уточняют толщину и размеры. После технической сверки остаются размеры и объём партии.
Для расчёта указывают марку со стандартом, толщину, формат или чертёж и количество. Для альтернативы исходную марку не удаляют: различия сравнивают явно.
| Вариант | Что изменяется | Что проверить |
|---|---|---|
| ПФГ · ТУ | Одинаковая марка, но другой нормативный документ | Документ, состав, показатели и применимость к детали |
| ПМГ · ГОСТ 6121-75 | То же связующее, другая слюдяная основа: мусковит | Документ, состав, показатели и применимость к детали |
| ПФК · ГОСТ 6121-75 | Та же слюдяная основа, другое связующее: кремнийорганическая смола | Документ, состав, показатели и применимость к детали |
| ПСГ · ГОСТ 6121-75 | То же связующее, другая слюдяная основа: смесь мусковита и флогопита | Документ, состав, показатели и применимость к детали |
Сравнение марок прокладочного миканита ГОСТ 6121-75
ГОСТ 6121-75 нормирует четыре марки прокладочного миканита. Все они листовые, назначение — электроизоляционные прокладки в электрических машинах и аппаратах. Отличия — в типе слюды и связующем:
| Марка | Слюда | Связующее | Класс нагрев. | Толщины | Особое |
|---|---|---|---|---|---|
| ПМГ | Мусковит | Глифталь | B (130 °C) | 0,50–5,00 мм | Базовая марка для распределительного оборудования; сопротивление после увлажнения ≥10¹² Ом·см |
| ПФГ | Флогопит | Глифталь | B (130 °C) | 0,50–5,00 мм | Флогопит держит цикличные перегревы лучше мусковита; сопротивление после увлажнения ≥10¹¹ Ом·см (единственная марка с такой нормой) |
| ПСГ | Смесь мусковита и флогопита | Глифталь | B (130 °C) | 0,50–5,00 мм | Единственная марка со смешанной слюдой; остальные параметры Табл. 3 идентичны ПМГ |
| ПФК | Флогопит | Кремнийорганика | H (180 °C) | 0,15–5,00 мм | Единственная марка с толщиной 0,15 мм (≥34 кВ/мм) и единственная с кремнийорганикой; сопротивление в ГОСТе не нормируется; допуск замены слюды на бумагу по п. 2.5 |
Как выбрать толщину ПФГ
Выбор толщины зависит от геометрии изоляционного промежутка и требуемой электрической прочности. Ориентиры по нормативному ряду ПФГ:
- 0,50–0,70 мм — тонкие прокладки в узлах с частыми пусками, где термоудары важнее постоянного нагрева; электрическая прочность от 21 кВ/мм (0,50 мм) до 16 кВ/мм (0,70 мм), пробивное 7,9–8,4 кВ по Табл. 4 ГОСТ 6121-75.
- 0,80–1,00 мм — прокладки в двигателях и генераторах среднего класса с режимом S3 и выше; пробивное нарастает с 9,6 до 12,0 кВ — последнее построчное значение в Табл. 4.
- 1,50–2,00 мм — межкатушечные и опорные элементы в аппаратах с увеличенным зазором; норма по пробою — ≥15 кВэфф (примечание Табл. 3), построчных данных Табл. 4 нет.
- 3,00–5,00 мм — конструктивные жёсткие прокладки в крановом и тяговом оборудовании крупного типоразмера; точечный допуск ±0,75–1,25 мм требует обмера листа перед нарезкой.
- Если паспорт указывает флогопит, но класс связующего не оговорён — при рабочей температуре до 130 °C ПФГ предпочтительнее ПФК экономически; при температурах выше 130 °C длительно или при циклах свыше 180 °C — рассмотреть ПФК с кремнийорганикой.
Применение ПФГ
Прокладочный миканит используют для жёстких плоских электроизоляционных деталей: прокладок, шайб, пластин и разделительных элементов. Назначение конкретной марки проверяют по документации узла и нормативному исполнению.
ПФГ рассматривают для жёстких электроизоляционных деталей, если эта марка предусмотрена документацией или согласована технически. Реальная функция материала становится первым фильтром каталога.
ПФГ по ГОСТ нельзя автоматически объединять с ПФГ по ТУ: совпадение букв не отменяет разную нормативную основу. Такое разделение снижает риск заказать геометрически подходящий, но технически иной лист.
Для Челябинска можно направить запрос по марке или задаче на подбор материала для детали. Основанием служит спецификация, чертёж или описание узла.
Стоимость относится к согласованному исполнению и количеству. Контакты вынесены в общие разделы поддомена, а категория остаётся посвящена товару.
Где применяется ПФГ
Миканит прокладочный ПФГ по ГОСТ 6121-75 — флогопит на глифталевой смоле. Флогопит (калиево-магниевая слюда, тёмно-коричневая с оливковым оттенком) кристаллохимически устойчивее мусковита при повторных термических нагрузках: при кратковременных пиках до 200–250 °C структура флогопита не деструктирует так, как мусковит при аналогичных воздействиях. Глифталевое связующее у ПФГ то же, что у ПМГ и ПСГ — класс B (130 °C длительно). Выбор ПФГ определяется именно слюдой, а не связующим.
ПФГ применяют там, где конструкторская документация или паспорт машины прямо указывают флогопит — замена мусковитовым ПМГ без визы ОГК недопустима. Характерные области: тяговые двигатели и крановые электродвигатели с режимом S3–S6 (частые пуски и торможения), генераторы с переменной нагрузкой, обмотки и прокладки в электрооборудовании подъёмно-транспортных механизмов, где термоудары от пусков — штатный режим эксплуатации, а не авария.
Единственное нормативное расхождение между ПФГ и двумя другими глифталевыми марками в Табл. 3 ГОСТ 6121-75 — удельное объёмное сопротивление после 48 ч при влажности 95%: у ПФГ ≥1·10¹¹ Ом·см против ≥1·10¹² Ом·см у ПМГ и ПСГ. Если из двух флогопитовых марок ГОСТ 6121-75 нужна именно глифталевая (а не кремнийорганическая как у ПФК), и рабочий режим в 130 °C достаточен — ПФГ закрывает задачу при меньших затратах, чем ПФК.
Документы и полное исходное описание
Для поставки сверяют ГОСТ 6121-75, марку, толщину и документ качества. Номер ТУ публично не указывается.
Условное обозначение при заказе
По п. 1.3 ГОСТ 6121-75 в обозначение входят: марка, толщина, размер слюды, номер стандарта. Примеры для ПФГ:
| 0,50 мм, слюда размера 4 | Миканит ПФГ 0,50—4 ГОСТ 6121-75 |
| 1,00 мм, слюда размера 6 | Миканит ПФГ 1,00—6 ГОСТ 6121-75 |
| 2,00 мм, смешанные размеры 4 и 0,5 | Миканит ПФГ 2,00—4 и 0,5 ГОСТ 6121-75 |
Частые вопросы о миканите ПФГ
Почему у ПФГ удельное сопротивление после увлажнения ≥10¹¹, а не ≥10¹² как у ПМГ?
Это нормативная особенность Табл. 3 ГОСТ 6121-75 — три глифталевые марки разведены по двум колонкам: ПФГ отдельно, ПМГ и ПСГ вместе. После 48 ч при влажности 95% у ПФГ ≥1·10¹¹ Ом·см, у ПМГ/ПСГ — ≥1·10¹² Ом·см. В исходном состоянии все три дают ≥1·10¹³ Ом·см. Это единственное параметрическое расхождение между тремя глифталевыми марками в Табл. 3 — всё остальное идентично. ПФГ выбирают не за это число, а за термическую стабильность флогопита при повторных нагревах.
Чем ПФГ отличается от ПФК, если слюда у обоих флогопит?
Разница — в связующем. У ПФГ — глифталевая смола (класс B, до 130 °C длительно), у ПФК — кремнийорганическая (ориентировочно класс H, 180 °C). Нормы электрической прочности и пробивного на общих толщинах 0,50–1,00 мм по Табл. 3 и 4 у обоих одинаковы. У ПФК дополнительно есть толщина 0,15 мм (только ПФК, п. 1.3 ГОСТа). Удельное сопротивление у ПФК в Табл. 3 не нормируется. При рабочей температуре до 130 °C и флогопите в паспорте — ПФГ дешевле.
Можно ли применять ПФГ в оборудовании, где паспорт не указывает тип слюды?
Нормативно — да, ПФГ соответствует ГОСТ 6121-75. Но с точки зрения ремонтной документации решение о применимости принимает конструктор или служба главного механика. Если паспорт не оговаривает слюду — ПМГ и ПСГ формально эквивалентны ПФГ по электрическим параметрам. Флогопит оправдан там, где есть основания ожидать повторных перегревов, пусть и кратковременных.
Каков класс нагревостойкости у ПФГ?
ГОСТ 6121-75 класс нагревостойкости для ПФГ в тексте стандарта не указывает. По связующему — глифталевая смола — ориентировочный класс B (130 °C длительно). Флогопитовая слюда сама по себе выдерживает значительно более высокие температуры (кристаллическая структура до нескольких сотен градусов), но класс изоляционного материала ограничен связующим. Точный класс партии — в паспорте производителя.
Как правильно записать обозначение ПФГ при оформлении заявки?
По п. 1.3 ГОСТ 6121-75: марка, толщина через тире, размер слюды, номер стандарта. Примеры: «Миканит ПФГ 0,50—4 ГОСТ 6121-75», «Миканит ПФГ 0,80—6 ГОСТ 6121-75». Размер щипаной слюды задаётся по ГОСТ 3028-78 — если не указать, при поставке возможны разногласия.
Есть ли у ПФГ нормативная толщина 0,15 мм?
Нет. Пункт 1.3 ГОСТ 6121-75 закрепляет 0,15 мм исключительно за маркой ПФК. ПФГ относится к типу 21 по ГОСТ 25045-81 — нормативный ряд начинается с 0,50 мм. Флогопитовая слюда с глифталевым связующим в толщине 0,15 мм по ГОСТ 6121-75 не предусмотрена.
Где находится масса 1 м² для расчёта отгрузки партии ПФГ?
Справочное Приложение 1 ГОСТ 6121-75: значения единые для всех четырёх марок одной толщины. 0,50 мм — 1,150 кг/м²; 0,80 мм — 1,835 кг/м²; 1,00 мм — 2,295 кг/м²; 3,00 мм — 6,885 кг/м². Лист 600×900 мм в толщине 1,00 мм весит около 1,24 кг.
Купить миканит ПФГ — цена и условия поставки
Купить ПФГ по ГОСТ 6121-75 или запросить паспортные значения по конкретным партиям — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru. Скачать прайс-лист или запросить счёт — по запросу у менеджера.
