Что такое прокладочный миканит
Миканит прокладочный купить оптом — ПМГ, ПМК, ПФГ, ПФК, ПСГ, ПСК по ГОСТ 6121-75 и ТУ в наличии. Цена по заявке, нарезка по чертежам. срок отгрузки уточняется при расчёте заказа, доставка по всей России.

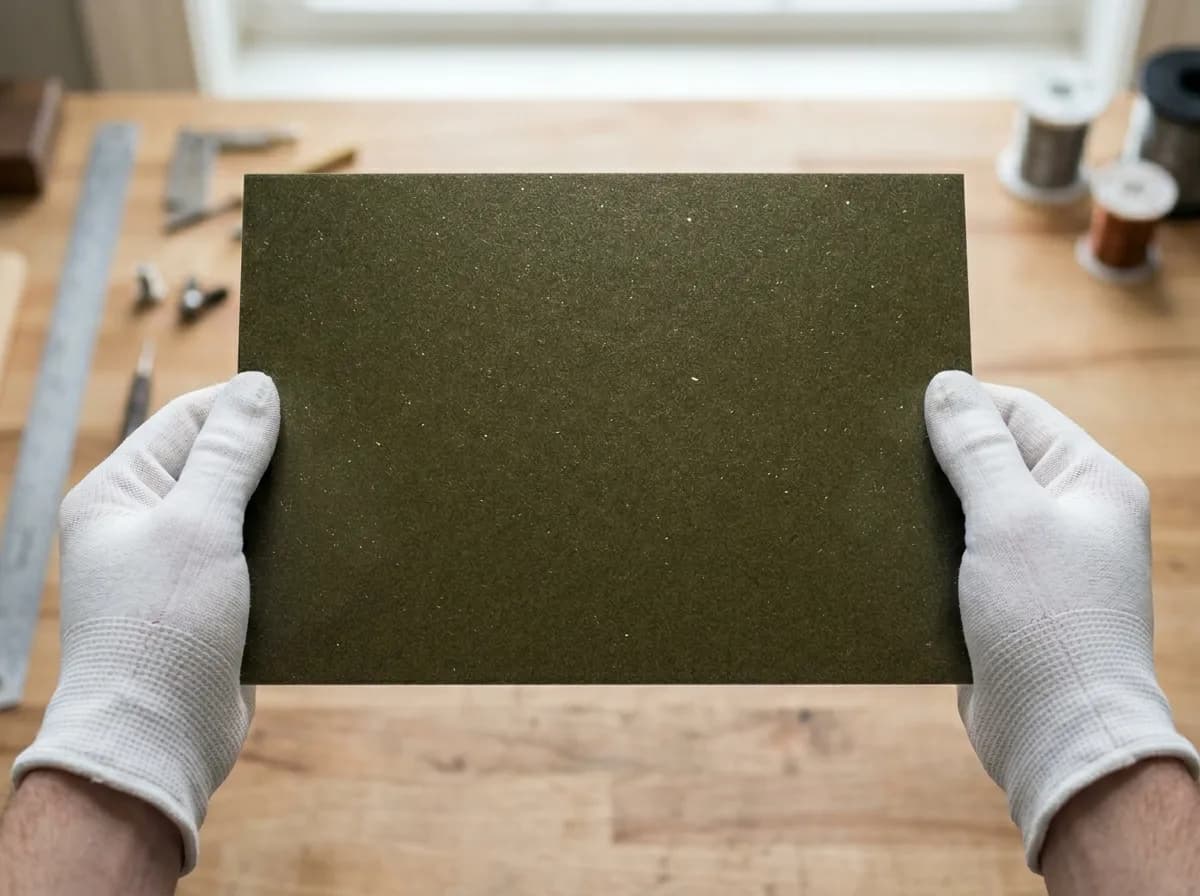

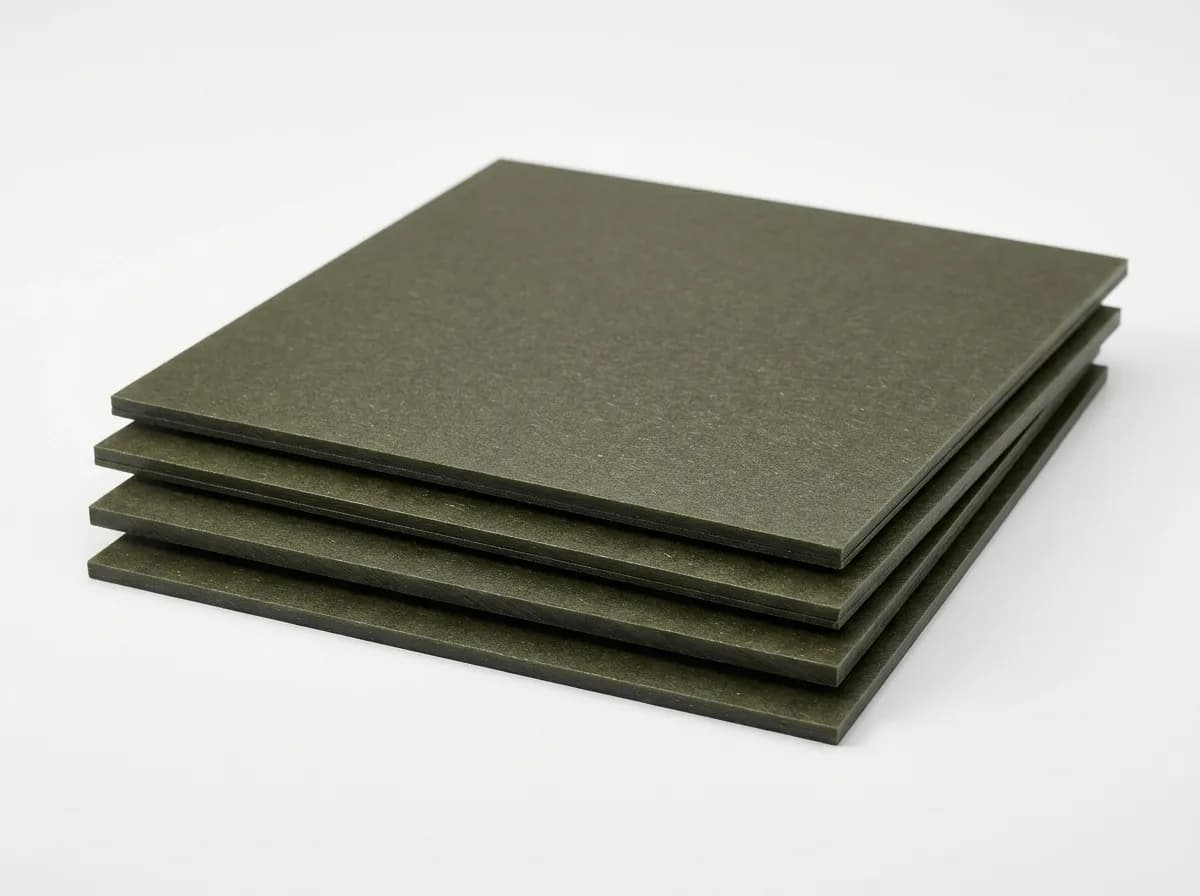

Миканит прокладочный — жёсткий листовой электроизоляционный материал из мусковитовой или флогопитовой слюды на термореактивном связующем. Главные свойства: сохраняет форму при нагреве, не деформируется под механической нагрузкой, выдерживает длительную температуру до 700 °С (по ТУ-исполнению). Используется в электрических машинах, коммутационных аппаратах и нагревательных приборах для изготовления жёстких прокладок и шайб с электроизоляционными свойствами.
Производим по ТУ все шесть основных марок прокладочного миканита: ПМГ и ПМК (мусковитовая основа на глифталевом и кремнийорганическом связующем соответственно), ПФГ и ПФК (флогопитовая основа), а также ПСГ и ПСК (смешанная мусковит-флогопитовая бумага). Во всех ТУ-марках органическое связующее идёт в композиции с алюмохромфосфатом (АХФС) — неорганической жаростойкой связкой, поднимающей длительную температуру до 500–700 °C. Диапазон толщин по ТУ: 0,10–10,0 мм — шире, чем у ГОСТ 6121-75 (0,15–5,0 мм). По спецзаказу изготавливаем миканит прокладочный другой толщины и нестандартных форматов по согласованию. Основные форматы листового прокладочного миканита по ТУ ООО «ИзолитПром» — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Марки по ГОСТ и ТУ
ГОСТ и ТУ показаны рядом для выбора, но не смешаны: совпадение обозначения марки не делает нормативные показатели одинаковыми.
| Марка | Основа и связующее | ГОСТ 6121-75 | ТУ |
|---|---|---|---|
| ПМГ | мусковит; глифталевая смола | ПМГ по ГОСТКаталог: 0,15–5 мм; нормативный ряд проверяют по марке. | ПМГ по ТУКаталожный ряд: 0,1–30 мм; точные показатели — по применяемому ТУ. |
| ПМК | мусковит; кремнийорганическая смола | Марка в ГОСТ 6121-75 не предусмотрена | ПМК по ТУКаталожный ряд: 0,1–30 мм; точные показатели — по применяемому ТУ. |
| ПФГ | флогопит; глифталевая смола | ПФГ по ГОСТКаталог: 0,15–5 мм; нормативный ряд проверяют по марке. | ПФГ по ТУКаталожный ряд: 0,1–30 мм; точные показатели — по применяемому ТУ. |
| ПФК | флогопит; кремнийорганическая смола | ПФК по ГОСТКаталог: 0,15–5 мм; нормативный ряд проверяют по марке. | ПФК по ТУКаталожный ряд: 0,1–30 мм; точные показатели — по применяемому ТУ. |
| ПСГ | ГОСТ: смесь мусковита и флогопита; ТУ: синтетическая слюдяная бумага; глифталевая смола | ПСГ по ГОСТКаталог: 0,15–5 мм; нормативный ряд проверяют по марке. | ПСГ по ТУКаталожный ряд: 0,1–30 мм; точные показатели — по применяемому ТУ. |
| ПСК | синтетическая слюдяная бумага; кремнийорганическая смола | Марка в ГОСТ 6121-75 не предусмотрена | ПСК по ТУКаталожный ряд: 0,1–30 мм; точные показатели — по применяемому ТУ. |
Марки ПФК и ПФГ: в чём разница
Рабочая температура по ТУ
Оба варианта изготовлены из слюды флогопит. Разница — в связующем и максимальной рабочей температуре. Выбор марки прокладочного миканита определяется условиями эксплуатации:
- ПФК (флогопит + кремнийорганика) — длительная рабочая температура 700 °С, кратковременная 1000 °С. Электрическая прочность от 20 кВ/мм, прочность на изгиб от 140 МПа. Удельное объёмное сопротивление при 500 °С — 1012 Ом·см. Подходит для узлов с резкими термоударами, работы в среде силиконовых масел и при повышенных требованиях к изоляции.
- ПФГ (флогопит + глифталевая смола) — длительная температура 650 °С, кратковременная 900 °С. Электрическая прочность от 15 кВ/мм, прочность на изгиб от 100 МПа. Стандартный вариант для трансформаторов, нагревательных приборов и электрических машин общего применения.
Характеристики
Сначала выберите марку и документ. Числовые значения относятся к конкретному нормативному исполнению и не переносятся между ГОСТ и ТУ.
Технические характеристики
| Параметр | ПФК | ПФГ |
|---|---|---|
| Стандарт | ТУ | |
| Толщина, мм | 0,10–10,0 (другие толщины — по спецзаказу и согласованию) | |
| Размер листа, мм | 600×1000 или 1000×1200 (±15) | |
| Содержание слюды, не менее | > 90 % | |
| Плотность, г/см³ | 2,05–2,15 | |
| Рабочая температура (длительная) | 700 °С | 650 °С |
| Рабочая температура (кратковременная) | 1000 °С | 900 °С |
| Электрическая прочность, не менее | > 20 кВ/мм | > 15 кВ/мм |
| Прочность на изгиб, не менее | > 140 МПа | > 100 МПа |
| Водопоглощение, не более | < 1 % | |
| Предел огнестойкости | UL94 V-0 | |
| Гарантийный срок хранения | 12 месяцев | |
Применение и обработка

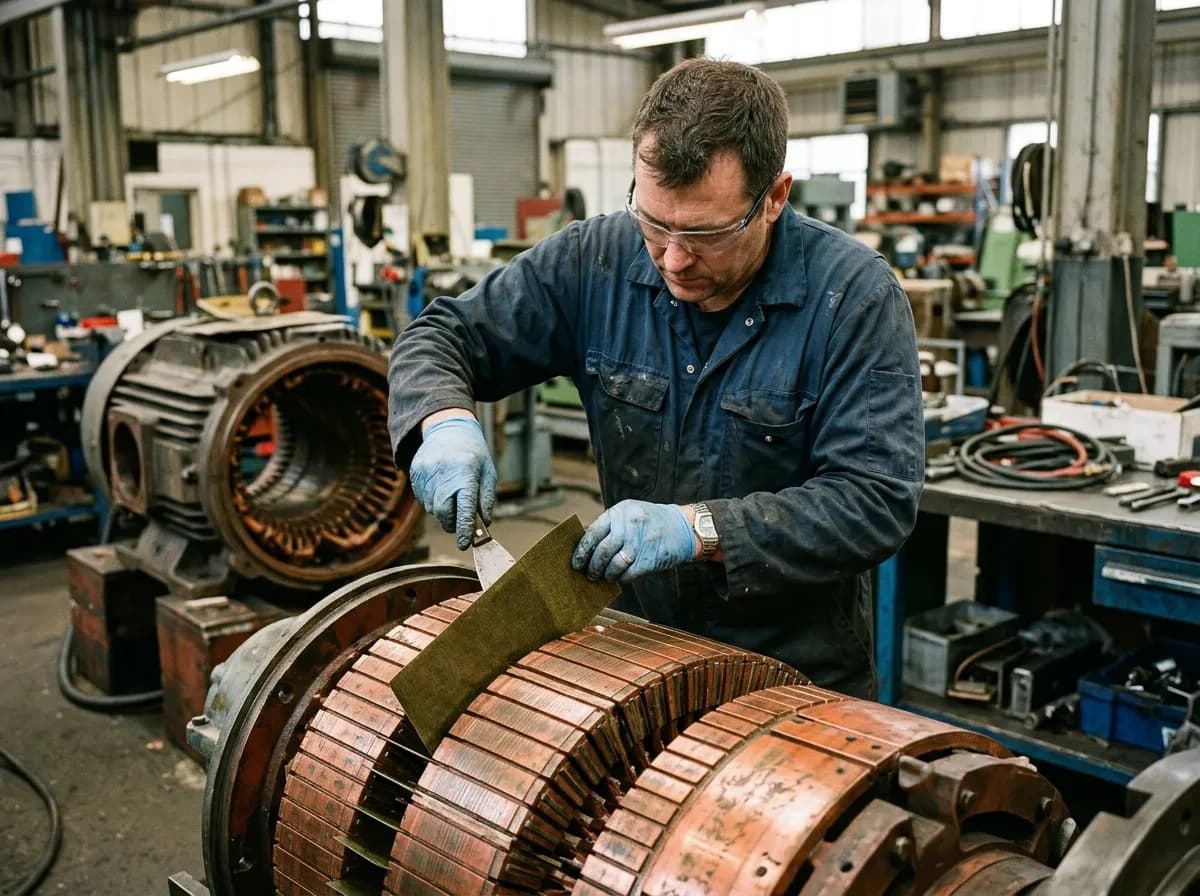

Где применяется миканит прокладочный
Прокладочный миканит используется там, где прокладка должна держать фиксированный зазор при нагреве под нагрузкой. В отличие от гибкого миканита — не ползёт и не деформируется со временем. Типовые области применения:
- Электрические машины и генераторы — прокладки под обмотки статора, шайбы в роторных узлах, изоляция коллекторов
- Силовые трансформаторы и дроссели — разделительные прокладки между обмотками и магнитопроводом
- Коммутационные аппараты — изоляция контактных пластин, прокладки в дугогасительных камерах
- Нагревательные приборы промышленные и бытовые — изоляция нагревательных элементов
- Промышленные печи и термические установки — разделительные перегородки между зонами нагрева
Механическая обработка
Листовой миканит прокладочный хорошо поддаётся обработке: сверлению, вырубке штампом, фрезерованию по контуру прокладки. Стандартный инструмент по металлу подходит без замены. При обработке образуется слюдяная пыль — ПДК 4 мг/м³ (4 класс опасности). Работы проводить в помещении с вытяжной вентиляцией, в респираторе типа ШБ-1.
По спецзаказу изготавливаем миканит прокладочный другой толщины и нестандартных форматов по согласованию. Срок производства — 10–15 рабочих дней. Укажите марку, толщину и размер листа — рассчитаем стоимость и сроки.
Как выбрать исполнение
Подробнее: ГОСТ или ТУ — что выбрать
В чём принципиальная разница между прокладочным миканитом по ГОСТ 6121-75 и по ТУ, какой материал брать под температуру выше 130 °C, под нестандартные толщины и под жёсткие требования к огнестойкости — разбор с цифрами в статье «Миканит ГОСТ vs ТУ: сравнение характеристик и выбор».
Заказать или получить консультацию: звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Подберём марку, рассчитаем стоимость, передадим транспортной компании в течение 1–2 рабочих дней после оплаты, если это готовый материал из наличия без дополнительных работ.
Из практики
Для междуфазной изоляции силовых трансформаторов 6-10 кВ используют прокладочный миканит ПМГ 0,40 мм — жёсткий лист выдерживает сжимающие нагрузки при стяжке обмоток, электрическая прочность 16-22 кВ/мм обеспечивает надёжную изоляцию при высоком напряжении.
Частая ошибка
Заказывают прокладочный миканит для пазовой изоляции. Прокладочный — жёсткий, не гнётся при комнатной температуре. Для укладки в пазы статора нужен гибкий миканит (ГМС, ГФС). Прокладочный применяют как междуфазные прокладки и клинья, где материал работает на сжатие.
Обзор и назначение
Рабочая температура по ТУ
Документы, хранение и поставка
Хранение
Листы хранятся в заводской полиэтиленовой упаковке в закрытом сухом помещении. Температура воздуха — до +35 °С, относительная влажность — до 80%. Перед применением выдержать не менее 24 часов при температуре не ниже +15 °С — это исключает конденсат при последующей обработке. Гарантийный срок хранения — 12 месяцев с даты изготовления.
Для болтовых соединений в электрических машинах — обычно 0,5–2,0 мм. Для разделительных перегородок в нагревательных установках — 3,0–10,0 мм. Если задача нестандартная — пришлите чертёж или описание узла, подберём оптимальный вариант.
Поставляем миканит прокладочный марок ПМГ, ПМК, ПФГ, ПФК, ПСГ, ПСК в листах по ГОСТ 6121-75 и по ТУ. Минимальная партия — от одного листа, отгрузка со склада в Москве или под заказ с производства. Оставьте заявку — уточним наличие нужной марки и толщины, рассчитаем количество листов под вашу задачу.
