Обзор: Слюдопласт прокладочный
Слюдопласт прокладочный купить оптом — ПСЭ, ПСМ со склада и под заказ в наличии. Жёсткий листовой материал, штампуется и режется по размерам. Цена по заявке, передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты, доставка по России.

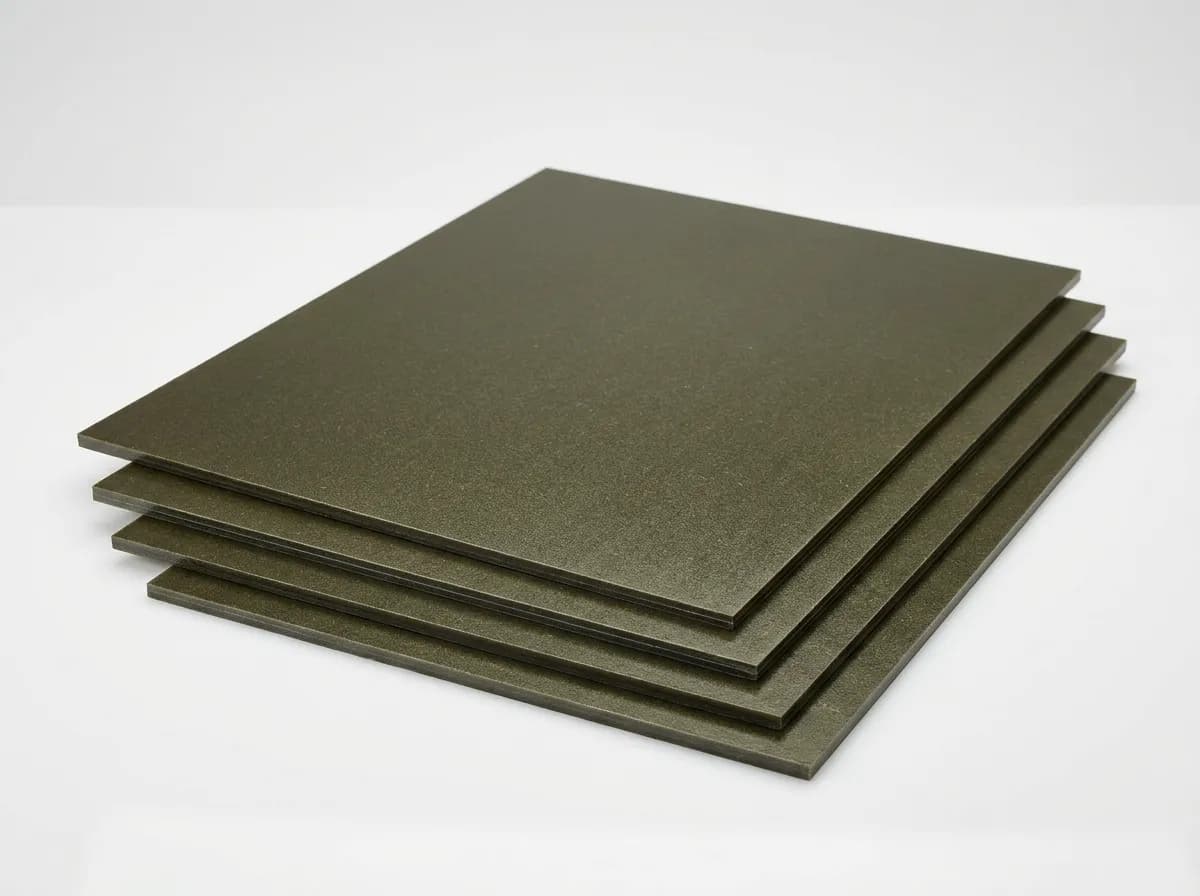

Слюдопласт прокладочный — жёсткий листовой электроизоляционный материал на основе слюдяной бумаги, прессованный при высоком давлении. Структура однородная: вместо натуральных чешуек слюды — рекристаллизованная слюдяная бумага машинного отлива, что даёт стабильные характеристики от листа к листу и минимальный разброс толщины. Применяется для жёстких прокладок, шайб и прокладочных колец в электрических машинах, трансформаторах и высоковольтных аппаратах.
Поставляем слюдопласт прокладочный со склада и под заказ — стандартные листы и нарубку в нужный размер. Минимальная партия от одного листа.
Разные ТУ — разные производители
В каталоге представлен слюдопласт прокладочный как по ГОСТ 26103-84, так и по нескольким заводским техническим условиям. Одна и та же марка ПИФЭ или ПИФК у разных предприятий выпускается по собственным ТУ с незначительно отличающимися допусками на толщину, диэлектрическую прочность или состав пропитки. Если техзадание жёстко привязано к конкретному нормативному документу — укажите при заказе, подберём нужного изготовителя.
Что означает конструкция
Слюдяная основа и связующее образуют обрабатываемую плиту; состав марки определяет жёсткость, поведение кромки и условия эксплуатации. Каждый дополнительный слой меняет позицию.
Состав, связующее, допуски и нормируемые свойства подтверждают документом на выбранную марку и паспортом партии. Документ проходит через заявку и предложение.
Виды и марки: Слюдопласт прокладочный
Марки слюдопласта прокладочного
Толщины по ТУ
Обозначение расшифровывается так: П — прокладочный, И — изоляционный, Ф — основа из слюдяной бумаги, третий символ — тип связующего: Э — эпоксидное, К — кремнийорганическое, Т — термореактивное. Марка ИТПФА выделяется в отдельный класс — без органического связующего, для экстремальных температур.
| Марка | Класс нагревостойкости | Макс. температура | Связующее |
|---|---|---|---|
| ПИФЭ | F | 155 °С | Эпоксидное |
| ПИФК | H | 180 °С | Кремнийорганическое |
| ПИФТ | H | 180 °С | Термореактивное |
| ИТПФА | выше H | до 600 °С | Без органики, огнестойкий |
Слюдопласт прокладочный ПИФЭ — наиболее распространённая марка: эпоксидное связующее, рабочая температура до 155 °С, класс F. Подходит для большинства электродвигателей общепромышленного применения. Слюдопласт прокладочный ПИФК и ПИФТ относятся к классу H: выдерживают 180 °С при длительном нагреве, применяются в ответственных обмотках. Жаростойкий слюдопласт прокладочный ИТПФА рассчитан на температуру до 600 °С — тяговые двигатели, печное оборудование, специальная техника.
Характеристики: Слюдопласт прокладочный
Технические характеристики
| Параметр | Значение |
|---|---|
| Нормативный документ | ГОСТ 26103-84 / ТУ (по марке и заводу) |
| Толщина стандартная | 0,10–10,0 мм |
| Толщина под заказ | до 50 мм |
| Диэлектрическая прочность | 15–25 кВ/мм |
| Удельное давление без ползучести | до 50 МПа |
| Стойкость к тепловому старению | высокая |
Стандартный диапазон толщин — от 0,10 до 10,0 мм. Для нестандартных задач слюдопласт прокладочный изготавливается под заказ толщиной до 50 мм. Листы нарезаем в нужный формат на собственном участке раскроя.
Сравнение: Слюдопласт прокладочный
Чем слюдопласт прокладочный отличается от миканита прокладочного
Миканит прокладочный собирают вручную из натуральных пластинок слюды на шеллаке или глифтале — технология надёжная, но толщина воспроизводится с трудом. Слюдопласт прокладочный прессуют из слюдяной бумаги машинного отлива: толщина по сечению лиса стабильнее, структура не расслаивается при сверлении, пропитка вакуум-нагнетательным компаундом проникает глубже и равномернее. Это принципиально важно при изготовлении монолитной изоляции обмоток класса H.
Практическое преимущество — механическая обработка. Слюдопласт прокладочный режется, сверлится и фрезеруется без расщепления кромок. Вырубные штампы при серийном производстве прокладок и шайб изнашиваются медленнее, процент брака ниже. На крупных партиях это ощутимая экономия времени и денег.
Применение: Слюдопласт прокладочный

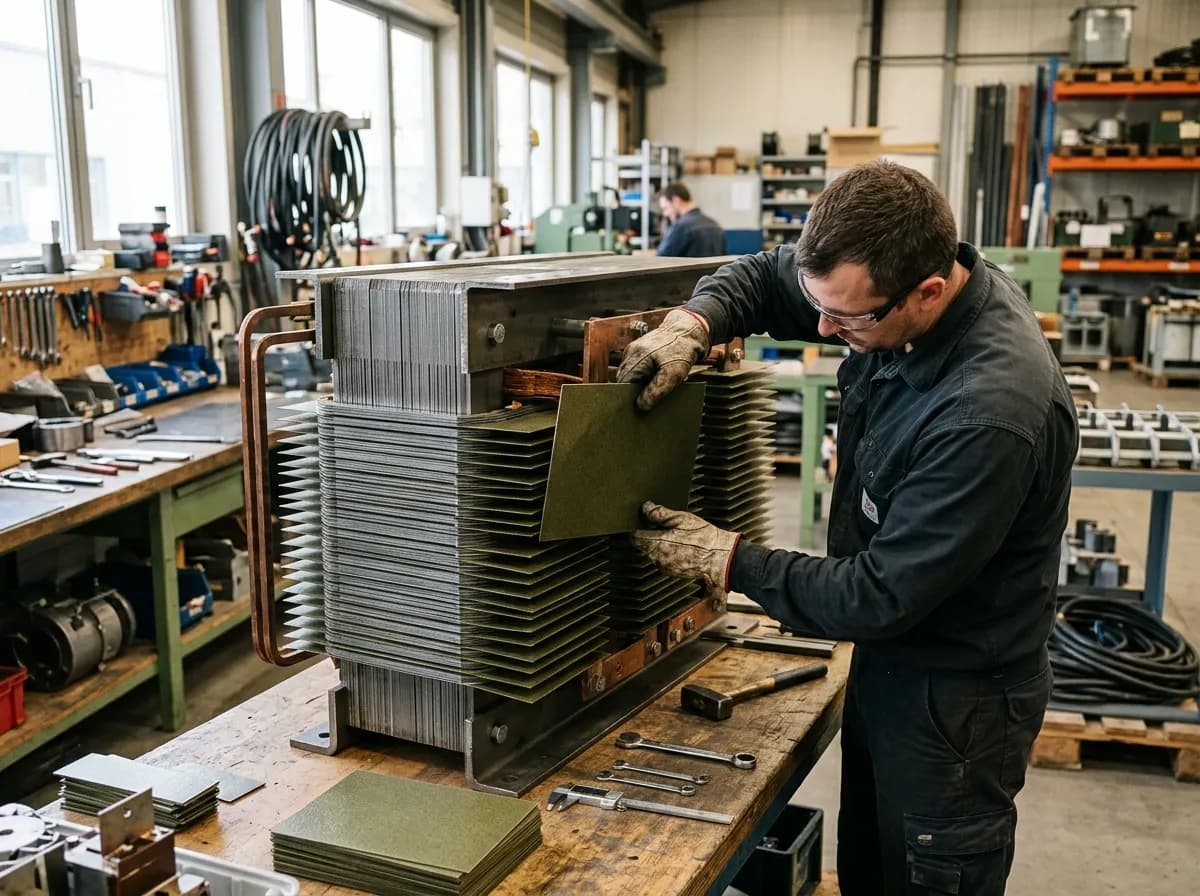

Применение
Слюдопласт прокладочный используют везде, где нужна жёсткая изоляционная деталь, стойкая к сжатию без ползучести:
- прокладки и шайбы в статорах и роторах электродвигателей;
- прокладочные кольца и клинья в силовых трансформаторах и реакторах;
- межслоевая изоляция в обмотках высоковольтных машин;
- распорные элементы в распределительных устройствах;
- изоляционные детали тягового и специального электрооборудования.
Для обмоток класса H марки ПИФК и ПИФТ особенно востребованы: кремнийорганическое или термореактивное связующее выдерживает длительный нагрев 180 °С и допускает глубокую пропитку монолитным компаундом.
Когда требуется это исполнение
Из листа изготавливают прокладки, кольца, шайбы, перегородки и пластины для электрических машин, аппаратов и нагревательных узлов. Основанием служит проект или ремонтная спецификация.
Прокладочный материал не приравнивают к коллекторному или формовочному: совпадение размера не подтверждает функцию и технологию. Внешнее сходство не подтверждает замену.
Ремонт
Сверяют прежнюю марку, функцию материала, геометрию и паспорт прошлой партии.
Повторная закупка
Сохраняют полное обозначение, норматив, размеры и согласованные параметры поставки.
Раскрой и монтаж
Раздельно задают стороны, контур, число слоёв, обработку и контроль готовой изоляции.
Документы: Слюдопласт прокладочный
Как заказать
Выберите марку в каталоге или свяжитесь с нами — проверим наличие нужной толщины на складе, назовём стоимость и срок нестандартной нарубки. Отправьте заявку или позвоните — ответим в течение рабочего дня.
Заказать или получить консультацию: звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Подберём марку, рассчитаем стоимость, передадим транспортной компании в течение 1–2 рабочих дней после оплаты, если это готовый материал из наличия без дополнительных работ.
Из практики
Для корпусной изоляции высоковольтных электродвигателей 6 кВ используют прокладочный слюдопласт ПИФК — жёсткий лист работает как барьер между обмоткой и корпусом, выдерживая испытательное напряжение до 18 кВ в течение 1 минуты.
Частая ошибка
Путают прокладочный слюдопласт с гибким. Прокладочный (ПИФК, ПСЭ) — жёсткий лист для работы на сжатие: междуфазные прокладки, клинья. Гибкий (ИФГ-КАХФ) — для укладки в пазы. Если нужна прокладка под болт — заказывайте прокладочный.
Подбор и заказ
Для расчёта стоимости материала, изготовления деталей и поставки можно приложить спецификацию или чертёж. Ниже — сведения, которые помогут подготовить предложение.
Как подготовить коммерческий запрос
Сверяют марку, норматив, толщину, формат, контур, отверстия, допуски, способ резки и требования к поверхности детали. Размер листа и детали записывают отдельно.
Для расчёта передают марку, норматив, листовой формат либо чертёж прокладки, толщину, количество и требования к обработке. Тогда цена относится к конкретному исполнению.
Основу, связующее, форму поставки и норматив проверяют вместе. Размер выбирают внутри подтверждённой марки.
Материал, конструкция и документ
Слюдопласт прокладочный: цена в Челябинске
Офис в Челябинске рассматривает заявки предприятий на слюдопласт прокладочный с готовой маркой либо описанием детали.
Расчёт выполняется после подтверждения документа, геометрии, количества и требуемой обработки.
Вопросы про слюдопласт прокладочный
От чего зависит цена в Челябинске?
От точной марки, документа, формы поставки, размеров, количества и подготовки заготовок.
Уточнить цену и поставку
Для расчёта стоимости в заявке можно указать известные параметры:
полная марка и нормативный документ · основа, покрытие и назначение · толщина, ширина и схема раскроя · количество и условия обработки
Территория поставки: Челябинская область
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Готовые материалы из наличия, не требующие изготовления, резки или обработки, отгружаем в течение 1–2 рабочих дней после поступления оплаты. Срок перевозки рассчитывается отдельно и зависит от направления и перевозчика. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени.
Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.
