Миканит коллекторный КФШ-1 0,125 мм ТУ для электромашиностроительных предприятий в Челябинске

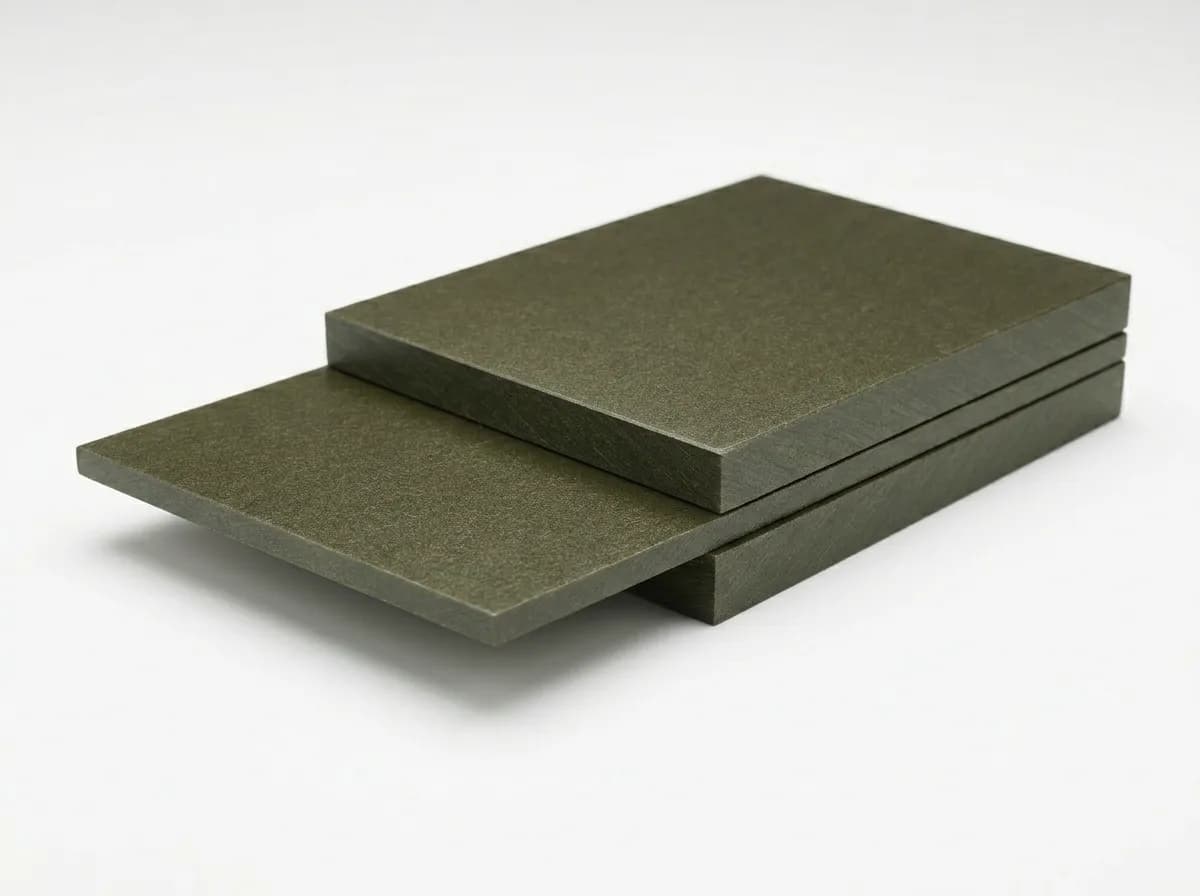

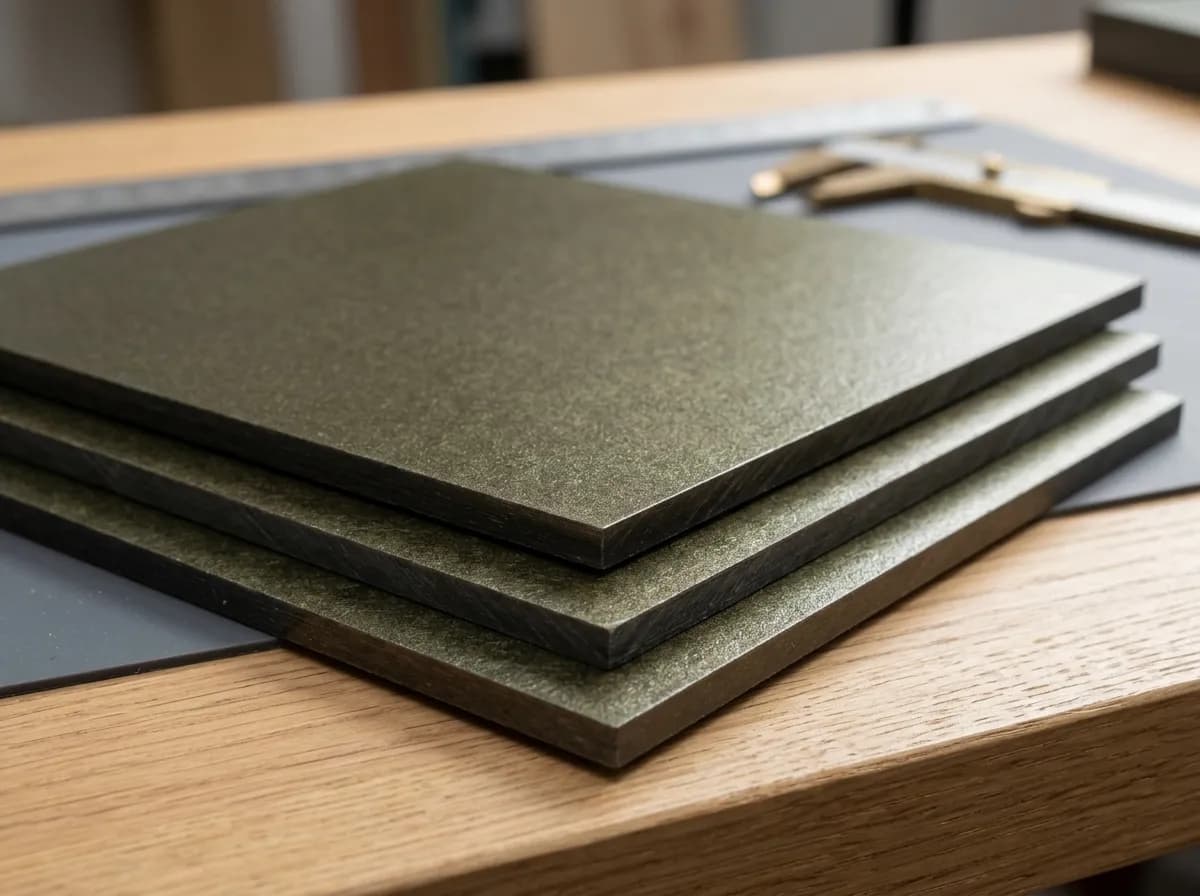

Миканит коллекторный КФШ-1 толщиной 0,125 мм — шеллачная основа с дополнительным стеклотканевым армированием. Прочность на изгиб ≥140 МПа (у базового КФШ — 120). Задействуется в данной толщине для армированных межламельных прокладок малых коллекторов повышенной механической нагрузки, специальных исполнений двигателей автоматики. Длительная тепловой режим работы 500–550 °C.

Паспорт партии — КФШ-1 0,125 мм

Показатель	Паспортное значение
Номинальная толщина	0,125 мм
Документ	ТУ 273314-023-32394549-2018
Основа	Флогопит + стеклоткань
Связующее	Шеллак
Температурный режим	500–550 °C длительно / 700 °C пик
Пробой	≥25 кВ/мм
Изгиб (с армированием)	≥140 МПа
Формат листа	≥500×600 мм

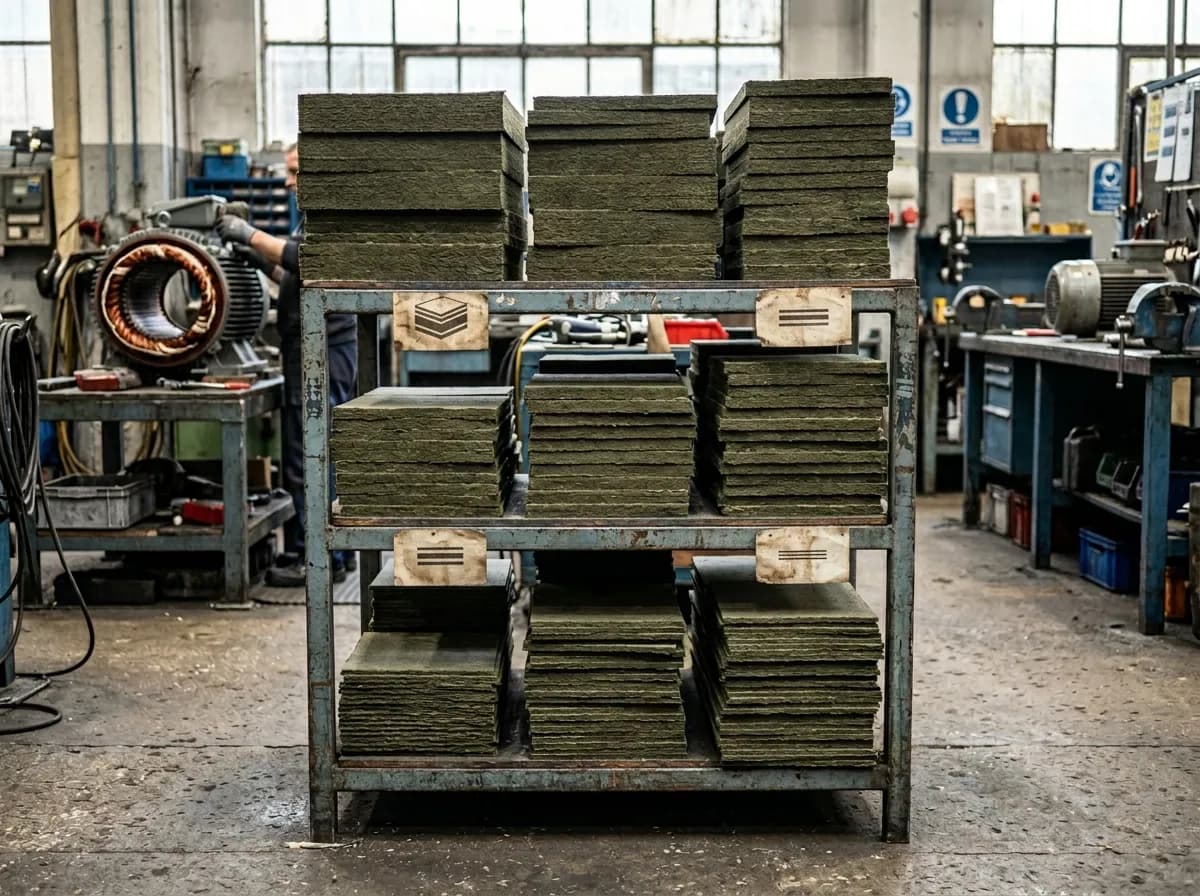

Область применения толщины 0,125 мм

Стеклотканевое армирование внутри слоистой структуры листа — силовой каркас, принимающий центробежную нагрузку коллектора и противодействующий расслоению при циклическом термическом режиме. КФШ-1 0,125 мм применяется для армированных межламельных прокладок малых коллекторов повышенной механической нагрузки, специальных исполнений двигателей автоматики.

Особенности запрессовки армированного миканита

Запрессовка КФШ-1 требует учёта стеклотканевого каркаса: максимальное усилие прессования 300 МПа (выше вызывает локальные разрушения стекловолокна). Рекомендуется двухступенчатое прессование — предварительная прессовка при 150 МПа, затем основная при 250 МПа с выдержкой 10–15 минут. Штамповка возможна на прессах до 250 тонн, нарезка — только гильотиной (ножницы по металлу могут задирать кромку стеклоткани).

FAQ по КФШ-1 0,125 мм

В чём смысл толщины 0,125 мм между 0,10 и 0,15?

Промежуточная нормативная толщина по техническим условиям для высокоскоростных коллекторов, где 0,10 мм уже недостаточно по запасу пробивного напряжения, а 0,15 мм избыточна по ширине паза между ламелями. Типовое применение — коллекторы машин постоянного тока серий П, 2П на номиналы 0,5–2 кВт при частоте вращения 8000–12 000 об/мин, где окружная скорость превышает 40 м/с и требуется армирование.

Купить миканит и слюдопласт в Челябинске можно с доставкой за 3-5 дней — позвоните или оставьте заявку на сайте.

Почему именно армированный КФШ-1, а не более дешёвый КФШ той же толщины 0,125?

Фактор — центробежные нагрузки. На коллекторах с окружной скоростью свыше 40 м/с тонкая шайба КФШ без армирования при вибрации расщепляется по плоскости спайности флогопита. Стеклотканевая сетка в КФШ-1 удерживает плоскость даже после частичного карбонизирования шеллака, и шайба сохраняет геометрию весь срок службы коллектора.

Сколько слюды и сколько связующего в листе 0,125 мм?

По технические условия доля шеллачного связующего — не более 10 % по массе. По плотности 2,05–2,15 г/см³ масса листа 1×1 м составляет около 260 г. Остальные 90 % — щипаный флогопит и стеклоровинговая сетка-армировка. Доля массы стеклоткани в общем балансе — около 3 %.

Стеклоткань видна на срезе листа?

На срезе 0,125 мм стеклоткань выглядит как тонкая прослойка в средине листа — чаще всего одна сетка из стеклоровинга 0,03–0,05 мм. На просвет лист светопрозрачен только частично из-за плотной щипаной слюды. У базового КФШ на просвет однородная мозаика чешуек, у КФШ-1 — добавляется регулярный сетчатый узор.

Как купить КФШ-1 0,125 мм

Лист КФШ-1 0,125 мм отгружается форматом 1000×1000 мм со склада в Красноярске. Базовый отгрузочный минимум — 1 лист, для штампованных шайб по чертежу — партия от 25 кг с учётом отходов 12–15 %.

Челябинск — настоящая зима. Слюдопласт и миканит подходят без оговорок: где органика подводит, слюда работает.

Срок изготовления нестандартной партии под штамповку — 7–14 рабочих дней. На партию выпускается паспорт с фактической плотностью, толщиной и электропрочностью пробного образца.
