Стекломиканит и микалента: характеристики, марки, применение в высоковольтных машинах
Работает с электроизоляцией из слюды с 2018 года. Помогает заводам и ремонтным службам подобрать нужный материал — от пазовой прокладки до корпусной изоляции на 10 кВ.
Кратко
Стекломиканит по ГОСТ 8727-78 — жёсткий слоистый материал (слюда + стеклоткань) для высоковольтных машин; микалента по ГОСТ 4268-75 — гибкая лента для намотки. Оба применяются при напряжении от 3 кВ и выше.
Стекломиканит и микалента — два материала, которые в высоковольтном электромашиностроении почти всегда идут в паре. Стекломиканитом изолируют пазы статора, микалентой обматывают сам провод. По одной заявке у нас регулярно берут оба: ремонтные цеха РЖД, заводы электромашин (КЭМЗ, Элдин, Привод), сервисы по перемотке тяговых двигателей и крупных асинхронников 6–10 кВ. Разделять заказ на двух поставщиков смысла нет — толщины, классы нагревостойкости и связующее должны совпадать, иначе система изоляции не будет работать как единое целое.
Что такое стекломиканит
Стекломиканит — листовой электроизоляционный материал на основе слюды, армированной стеклотканью. Производится по ГОСТ 8727-78. От обычного гибкого миканита отличается повышенной механической прочностью.
Характеристики по ГОСТ 8727-78
Содержание слюды 45–65%, связующего 8–30%. Толщина 0,22–0,60 мм. Электрическая прочность 15–25 кВ/мм. Рабочая температура 130–180 °C.
Сравнение марок ГФК / ГМС / ГМК
| Марка | Слюда | Связующее | Класс / T° | Применение |
|---|---|---|---|---|
| ГФК-ТТ | Флогопит | Кремнийорганика | H / 180 °C | Тяговые ТЭД, машины с тяжёлым тепловым режимом |
| ГМС-ТТ | Мусковит | Модифицированная смола | B / 130 °C | Низковольтные машины 0,4–1 кВ, общепромышленные |
| ГМК-ТТ | Мусковит | Кремнийорганика | F / 155 °C | Машины 3–6 кВ, генераторы средней мощности |
Все три марки — в каталоге стекломиканит с актуальными остатками по толщинам.
Марки стекломиканита
- ГФК-ТТ — флогопит + кремнийорганика, класс H.
- ГМС-ТТ — мусковит, модифицированная смола.
- ГМК-ТТ — мусковит + кремнийорганика.
Стекломиканит в каталоге представлен всеми тремя вариантами.
Применение стекломиканита
Пазовая изоляция статора. Это основная задача стекломиканита в высоковольтных машинах. На напряжение 3 кВ обычно берут лист 0,30–0,40 мм, на 6 кВ — 0,40–0,50 мм, на 10 кВ — 0,50–0,60 мм или два листа в нахлёст. Стекломиканит укладывают U-образно по дну паза, заворачивая бортики на боковые стенки. Стеклоткань удерживает форму при запрессовке обмотки и не даёт изоляции «потечь» под клином.
Межфазные прокладки. В лобовых частях статора между катушками разных фаз ставят прокладки из ПМГ (прокладочный миканит гибкий) или того же стекломиканита 0,22–0,30 мм. Разница: ПМГ мягче, легче гнётся по сложному контуру лобовой части, но механически слабее. Стекломиканит держит форму, но требует точного раскроя. На статорах 6 кВ и выше предпочитают стекломиканит — при пропитке лаком или компаундом он не просаживается.
Почему стекломиканит, а не обычный миканит. На 0,4–1 кВ хватает гибкого миканита: его электрическая прочность 18–22 кВ/мм закрывает рабочее напряжение с пятикратным запасом. Но в высоковольтной машине при запрессовке катушек в пазы давление доходит до 3–5 МПа, а лобовые части испытывают вибрацию на холостом ходу и при пусках. Стеклоткань даёт прочность на разрыв до 80 МПа против 15–20 у обычного миканита — на 6–10 кВ это разница между «работает 20 лет» и «пробой через год после ремонта».
Микалента: назначение и свойства

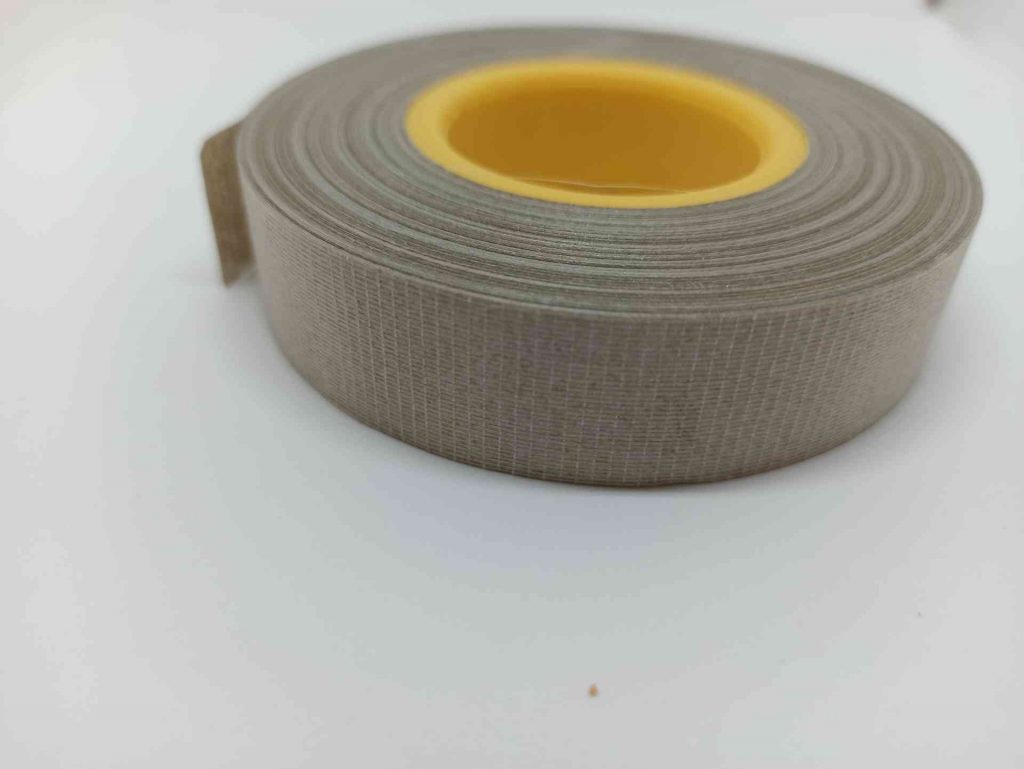

Микалента — лента из слюды на подложке из стеклоткани, ГОСТ 4268-75. Ширина 20–35 мм. На машинах 10 кВ наматывают 12–16 слоёв, суммарная толщина 2,5–4,0 мм.
Марки микаленты
- ЛМК-ТТ — мусковит + кремнийорганика.
- ЛФК-ТТ — флогопит + кремнийорганика, для повышенных температур.
- ЛФС-ТТ — флогопит на модифицированном связующем.
Применение микаленты
Витковая изоляция. Микалентой обматывают каждый виток обмотки или группу витков в стержневой обмотке. Стандартная намотка — 1/2 нахлёст, то есть каждый следующий виток ленты перекрывает предыдущий наполовину. Один проход даёт 2 слоя слюды. На машину 3 кВ обычно идёт 4–6 слоёв витковой изоляции (2–3 прохода в полнахлёст), на 6 кВ — 6–10 слоёв, на 10 кВ — 12–16 слоёв.
Корпусная (главная) изоляция. На стержень обмотки поверх витковой накладывают ещё 8–18 слоёв микаленты — это та изоляция, которая отделяет медь от железа сердечника. Дальше всю катушку пропитывают по технологии VPI (Vacuum Pressure Impregnation): вакуум вытягивает воздух из пор, под давлением 5–6 атм компаунд заполняет промежутки, после полимеризации получается монолит без воздушных включений. Без VPI микалента работает только до 3 кВ — выше начинаются частичные разряды в порах.
Тяговые электродвигатели. Двигатели локомотивов, электричек, карьерных самосвалов работают в режиме циклических перегрузок: пуск под нагрузкой, торможение, нагрев до 180 °C, вибрация. На ТЭД ставят только ЛФК-ТТ — флогопит держит 180 °C неограниченно, кремнийорганика не теряет адгезию при термоциклировании. ЛМК-ТТ в этих условиях деградирует за 2–3 года.
Разница ЛМК и ЛФК. Мусковит (ЛМК) — прозрачная слюда, дешевле, термостойкость до 500 °C по самому минералу, но связка с кремнийорганикой держит класс F (155 °C). Флогопит (ЛФК) — янтарно-коричневая слюда, термостойкость до 800 °C, в системе с тем же связующим работает в классе H (180 °C). На общепромышленных асинхронниках 6 кВ берут ЛМК — дешевле и хватает запаса. На ТЭД, на машинах с самовентиляцией в горячих цехах (металлургия, цементные печи), на генераторах с высокой удельной мощностью — только ЛФК.
Стекломиканит и микалента в системе изоляции двигателя
Покажу, как материалы работают вместе, на примере типового статора электродвигателя 6 кВ класса F мощностью 800 кВт. Технологическая цепочка перемотки:
Шаг 1. Подготовка паза. После выбивки старой обмотки пазы зачищают, продувают, проверяют изоляцию железа. Если межлистовая изоляция активной стали повреждена — лакируют или меняют пакет.
Шаг 2. Пазовая коробка. В паз вкладывают U-образно сложенный стекломиканит ГМК-ТТ толщиной 0,40 мм. Длина заготовки = длина паза + 30 мм с каждой стороны на лобовую часть. Бортики выходят над пазом на 5–8 мм — после запрессовки клина они подгибаются на провод.
Шаг 3. Витковая изоляция. Каждый стержень обмотки до укладки в паз обматывают микалентой ЛМК-ТТ 0,13×25 мм в 2 прохода в полнахлёст — получается 4 слоя слюды, толщина около 1,0 мм на сторону.
Шаг 4. Корпусная изоляция. Поверх витковой накладывают ещё 6 проходов той же микалентой = 12 слоёв, толщина 2,4–2,6 мм. Это и есть та главная изоляция, которая держит фазное напряжение 3,5 кВ.
Шаг 5. Укладка и запрессовка. Стержни закладывают в пазы, забивают деревянные или текстолитовые клинья. Стеклоткань стекломиканита защищает изоляцию от истирания при ударе клина.
Шаг 6. VPI. Статор сушат 8–12 часов при 110 °C, помещают в автоклав, вакуумируют до 5 мм рт. ст., заливают эпоксидно-новолачным компаундом, поднимают давление до 5 атм, выдерживают 2 часа. Полимеризация — 8 часов при 150 °C.
Шаг 7. Испытания. Готовый статор испытывают повышенным напряжением 2Uн+1 кВ = 13 кВ в течение 1 минуты. Хорошая система «стекломиканит + микалента + VPI» проходит без частичных разрядов выше 100 пКл.
Сравните с альтернативой через сводный обзор изоляционных материалов для электродвигателей — там разобраны системы для 0,4 кВ, 3 кВ и 10 кВ с другими сочетаниями.
Как выбрать
Стекломиканит — пазовая изоляция, микалента — витковая и корпусная. В одном двигателе используются оба. Микаленту и стекломиканит заказывают комплектом. Звоните: +7 (953) 585-20-07.
Часто задаваемые вопросы
Что такое стекломиканит?
Миканит, армированный стеклотканью. Прочнее обычного на 50–100%. ГОСТ 8727-78.
Что такое микалента?
Лента из щипаной слюды на бумажной или стеклотканевой подложке. Для обмотки проводников. ГОСТ 4268-75.
Можно ли заменить микаленту слюдинитовой лентой?
Не равноценная замена. Слюдинит — это бумага из размолотых частиц слюды, а микалента — щипаная слюда (крупные пластины). На 0,4–1 кВ слюдинитовая лента работает: ЛСКН, ЛСЭП, Г1СКН. На 3 кВ и выше — только традиционная микалента ЛМК/ЛФК: щипаная слюда даёт меньше частичных разрядов и выдерживает термоудары.
Какая толщина стекломиканита нужна для двигателя 6 кВ?
Для пазовой изоляции — 0,40–0,50 мм одним листом, либо два листа 0,25–0,30 мм в нахлёст. Запас по электрической прочности при 18 кВ/мм получается 4-кратный к фазному напряжению 3,5 кВ. Если машина с самовентиляцией работает в пыльном цеху или с перегрузками — берут 0,50 мм без вариантов.
Что такое ЛФК и чем отличается от ЛМК?
ЛФК — микалента на флогопите, ЛМК — на мусковите. Связующее у обеих марок одинаковое (кремнийорганика), а слюда разная: флогопит держит 180 °C класса H, мусковит — 155 °C класса F. ЛФК дороже на 25–35%, ставят её на тяговые двигатели, машины горячих цехов, генераторы с высокой удельной мощностью. На обычные асинхронники 6 кВ хватает ЛМК.
