Лента слюдинитовая ЛСЭН-526Т в Челябинске: применение в электромашиностроительных предприятий

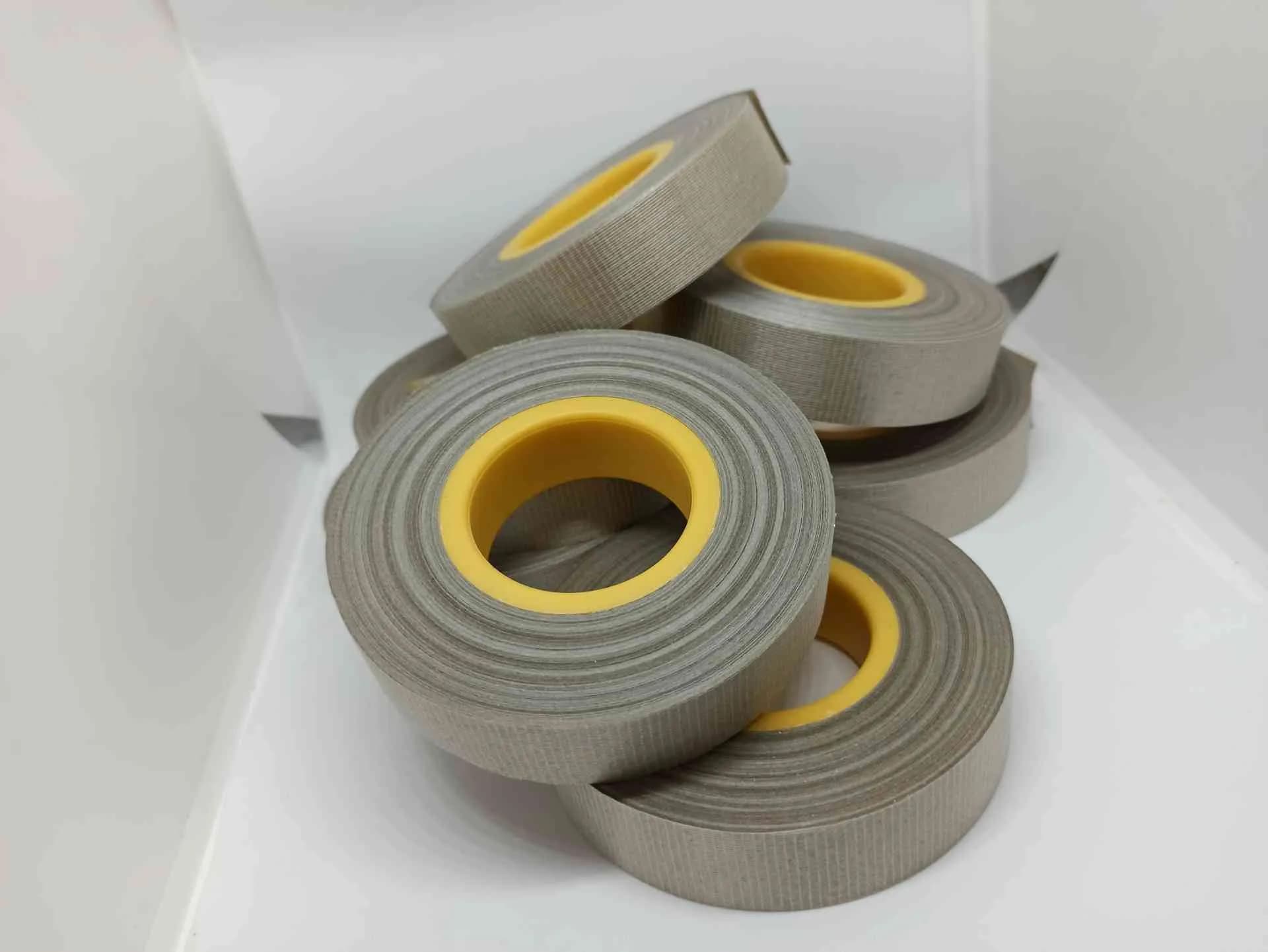

Лента слюдинитовая ЛСЭН-526Т — узкоспециализированная электроизоляционная лента для корпусной изоляции крупных синхронных машин: турбогенераторов, гидрогенераторов, мощных синхронных двигателей и компенсаторов рабочим напряжением до 24 кВ. Конструкция ленты двухслойная — слюдяная бумага из мусковита плюс одна стеклоткань, без полиэтилентерефталатной плёнки. Связующее — эпоксидная композиция с латентным отвердителем, индекс рецептуры 526. Класс нагревостойкости — F (155 °C) по ГОСТ 8865-93. Лента доставляется в роликах и рулонах для механизированной намотки на лентоизолировочных станках с подогревом ленты до 70 °C.

Ключевая особенность ЛСЭН-526Т, отличающая её от массовых трёхслойных лент типа ЛСЭП-934-ТПл и ЛСК-110-ТПл, — отсутствие плёночного барьерного слоя. Это даёт двойной выигрыш в применении на крупных машинах: во-первых, через двухслойную «дышащую» структуру в процессе вакуумно-нагнетательной пропитки (VPI) лак свободно проникает в межслойные зазоры готовой изоляции, обеспечивая монолитный пропиточный пирог без воздушных каверн; во-вторых, на стадии отверждения связующее ленты с высокой текучестью (≥45 %) полностью заполняет микроразрывы между лентой и медью обмотки — поэтому марка нашла себе нишу в высоковольтных машинах, где даже одиночная воздушная каверна 0,1 мм размером ведёт к ионизационным разрядам и преждевременному пробою.

⚠️ Электрическая прочность ЛСЭН-526Т (20–22 кВ/мм) примерно вдвое ниже, чем у ЛСЭП-934-ТПл (45 кВ/мм). Это нормально для марки и не дефект. Изоляция турбогенератора 24 кВ выполняется не из одного слоя, а из 14–22 слоёв ленты с перекрытием 50 %; суммарная электрическая прочность пропитанного пирога достигает 45–60 кВ/мм. Прямой сравнительный выбор «по кВ/мм» между ЛСЭН-526Т и ЛСЭП-934 некорректен — это ленты для разных классов оборудования.

Что означает марка ЛСЭН-526Т

Каждый знак в обозначении ленты — функциональная характеристика, прямо отражающая конструкцию и состав. Расшифровка по ТУ 16-503.191-2002:

• Л — лента (тип материала, в отличие от листового миканита Г / Ф / П)
• С — слюдинитовая (на основе слюдяной бумаги — щипаной слюды-мусковита, переработанной в листовой материал; не путать со слюдопластовыми лентами серии ЛСП и со слюдяными лентами на крупной щипаной чешуйке)
• Э — эпоксидное связующее (с латентным отвердителем). Это не общая «эпоксидная смола», а конкретная композиция с замедленным отвердителем — лента остаётся гибкой и липкой при комнатной температуре десятками часов и затвердевает только после прогрева до 160 °C на стадии отверждения готовой обмотки.
• Н — без плёнки (ключевое конструктивное отличие от лент серий ЛСЭП и ЛСК, где буква П / Пл означает наличие ПЭТФ-плёнки). У ЛСЭН — двухслойная композиция, без плёночного барьера. Это не «недостаток» конструкции — это спецификация под конкретное применение в машинах высокого напряжения, где сквозная пропитка важнее барьерного эффекта.
• 526 — внутренний индекс рецептуры эпоксидного связующего с латентным отвердителем по ТУ 16-503. Не температура и не электрическая прочность — это заводской номер композиции связующего, как 110 у ЛСК и 934 у ЛСЭП. У ЛСЭН других индексов компаунда нет, серия представлена единственной рецептурой 526.
• Т — стеклоТкань с одной стороны ленты (несущий армирующий слой из электроизоляционной стеклоткани по ГОСТ 19170-73). Стеклоткань для ЛСЭН-526Т берётся повышенного граммажа — около 45 г/м² против 27–33 г/м² у тонких лент серии ЛСЭП — для механической прочности при многослойной намотке тяжёлых корпусных изоляций.

Важное уточнение по индексу 526: в открытых каталогах разных перепродавцов цифры в марке ЛСЭН иногда трактуют как «класс H» или «прочность 40 кВ/мм». Обе интерпретации ошибочны. Реальный класс нагревостойкости ЛСЭН-526Т по ТУ — F (155 °C); реальная электрическая прочность — 20–22 кВ/мм (см. таблицу ниже). Цифра 526 — это исключительно индекс по ТУ 16-503. Для систем класса H (180 °C) применяются ленты других серий — Микасил, Микатерм 452, Элмикатерм 529099 — на кремнийорганическом связующем.

Варианты ленты ЛСЭН-526Т: только две толщины и одно исполнение

В отличие от массовых серий ЛСК-110 и ЛСЭП-934 (где есть варианты подложек ТПл / СПл / ТТ / СТ и широкий ряд толщин), ЛСЭН-526Т выпускается в одном-единственном исполнении и в двух толщинах:

Параметр	0,13 мм	0,16 мм
Подложка	Стеклоткань ≈45 г/м² (одна сторона)	Стеклоткань ≈45 г/м² (одна сторона)
Слюдяная бумага	Мусковит, ≈35 % массы	Мусковит, ≈85 г/м², ≈39 % массы
Связующее	Эпоксидное с латентным отвердителем (526), ≈40 %	Эпоксидное с латентным отвердителем (526), ≈85 г/м², ≈40 %
Эл. прочность, не менее	20 кВ/мм	22 кВ/мм
Прочность на разрыв	≥100 Н/см	≥100 Н/см
Поверхностная плотность	180±18 г/м²	215±21 г/м²
Толщина с допуском	0,13 ±0,02 мм	0,16 ±0,02 мм

Отсутствие промежуточных толщин (0,11; 0,14; 0,15) и тонких толщин (0,08–0,11) — следствие узкого назначения марки. Тонкие толщины здесь технически бессмысленны: ленту в любом случае укладывают многослойно, и снижение толщины одного слоя приведёт лишь к росту числа слоёв и времени намотки. Толщины 0,13 и 0,16 — оптимальные для расчётной системы изоляции 14–22 слоя на корпусную стенку обмоточного стержня крупной машины.

Соответственно, нет и вариантов с плёночной подложкой (СПл, ТПл) или с двумя стеклотканями (ТТ): марка спроектирована единственно под VPI-пропитку с обязательной сквозной пропускаемостью пропиточного состава. Если у конкретного производителя или поставщика встречается «ЛСЭН-526Т-Пл» или «ЛСЭН-526-ТТ» — это нестандартное исполнение, не предусмотренное действующим ТУ; уточняйте паспорт партии.

Технические характеристики ЛСЭН-526Т

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O)
Связующее	Эпоксидное с латентным отвердителем, индекс рецептуры 526 по ТУ 16-503.191-2002. Латентный отвердитель — система, остающаяся пассивной при комнатной температуре и активирующаяся только при нагреве выше 130–140 °C. Это даёт ленте «бесконечную» технологическую жизнеспособность в холодном состоянии.
Подложка	Стеклоткань ≈45 г/м² с одной стороны (стеклоткань-сатин или стеклоткань-полотно по ГОСТ 19170-73, повышенного граммажа по сравнению с лентами серий ЛСК и ЛСЭП)
Конструкция	Двухслойная: слюдяная бумага (мусковит) + стеклоткань. Без плёночного барьерного слоя.
Массовая доля связующего	≈40 % (одинаково для 0,13 и 0,16 мм)
Массовая доля слюды	≈35 % (0,13 мм) / ≈39 % (0,16 мм)
Массовая доля летучих, не более	1,5 % (0,13 мм) / 1,6 % (0,16 мм)
Текучесть связующего, не менее	45 % — параметр уникален для ЛСЭН-526Т, у ЛСК-110 и ЛСЭП-934 не нормируется. Высокая текучесть гарантирует заполнение зазоров при VPI-пропитке.
Класс нагревостойкости	F, длительно до 155 °C (ГОСТ 8865-93)
Электрическая прочность средняя	20 кВ/мм (0,13 мм) / 22 кВ/мм (0,16 мм) в исходном состоянии
Тангенс угла диэлектрических потерь tg δ	≤0,02 в исходном состоянии / ≤0,25 при 155 °C — нормируется по ТУ. Этот параметр у ЛСК-110, ЛСЭП-934 и ЛСЭК-5 не контролируется. Для турбо- и гидрогенераторов с высокой реактивной мощностью нормированный tg δ — обязательное условие.
Удельная разрушающая нагрузка при растяжении	≥100 Н/см (для обеих толщин)
Режим отверждения связующего	8–10 часов при 160 °C
Подогрев ленты перед намоткой	До 70 °C на лентоизолировочном станке (рекомендуется по ТУ для механизированной намотки)
Способ намотки	Преимущественно механизированный — лентоизолировочные станки с непрерывным разогревом ленты
Направление намотки	Слюдяным слоем наружу — стеклоткань ложится к меди обмотки. Это противоположно ЛСЭП-934 и ЛСЭК-5, где плёнкой наружу.
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C (с контролем влажности 45–75 %)
Поставка	Ролики и рулоны диаметром 100±10 мм; ширина — от 10 до 870 мм по согласованию (типовой ряд для статорной намотки: 20, 25, 30, 40, 50 мм); внутренний диаметр втулки 36±1 мм

Источник — ТУ 16-503.191-2002 (актуальная редакция). Ключевые параметры (класс F, толщины 0,13 / 0,16 мм, эпоксидное связующее с латентным отвердителем, нормированный tg δ при 155 °C) в обеих редакциях идентичны. Существует помимо этого более ранняя редакция ТУ 16-503.191-79 (1979 года); в более поздних каталогах встречаются ссылки именно на неё. Если в ТЗ заказчика указана редакция 1979 года — лента предприятия по редакции 2002 года не уступает ей ни по одному из нормированных параметров.

Условное обозначение ЛСЭН-526Т при заказе

По ТУ 16-503.191-2002 в обозначение ленты при заказе входят: марка, толщина, ширина ролика, ТУ. Примеры:

Толщина 0,13 мм, ширина 25 мм	Лента ЛСЭН-526Т 0,13×25 ТУ 16-503.191-2002
Толщина 0,16 мм, ширина 30 мм	Лента ЛСЭН-526Т 0,16×30 ТУ 16-503.191-2002
Толщина 0,16 мм, ширина 40 мм, по чертежу заказчика	Лента ЛСЭН-526Т 0,16×40 ТУ 16-503.191-2002 по черт. № __

При заказе на крупное оборудование указывайте помимо этого суммарную потребность погонных метров на одну машину (для турбогенератора 100 МВт чаще всего 2–4 км ленты), число одновременно изготавливаемых статоров и желаемые сроки. Узкие ширины 10–15 мм для угловых наслоений выходов из паза обычно изготавливаются под заказ.

Электрические характеристики ЛСЭН-526Т по толщинам

В ТУ нормированы две толщины — 0,13 и 0,16 мм. Электрические параметры обеих толщин близки, что отличает ЛСЭН-526Т от лент с плёночной подложкой, где прочность сильно зависит от толщины слюдяного слоя:

Толщина, мм	Эл. прочность кВ/мм, не менее	tg δ при 155 °C, не более	Прочность Н/см	Поверхн. плотность г/м²
0,13 ±0,02	20	0,25	≥100	180±18	К товару →
0,16 ±0,02	22	0,25	≥100	215±21	К товару →

Источник нормативных значений — ТУ 16-503.191-2002. Электрическая прочность измеряется на образце ленты в исходном (непропитанном) состоянии при напряжении частотой 50 Гц по ГОСТ 6433.3. Реальная электрическая прочность готовой пропитанной системы изоляции на основе ЛСЭН-526Т кратно выше — после VPI-пропитки эпоксидным компаундом класса F и отверждения система выходит на 45–60 кВ/мм за счёт суммарной толщины слоёв и заполнения межслойных зазоров пропиточным лаком.

Несколько неочевидный момент: прочность 22 кВ/мм при 0,16 мм выше, чем 20 кВ/мм при 0,13 мм. Для лент с плёночной подложкой обычно наоборот — рост толщины снижает удельную прочность из-за большего количества микродефектов в слюдяной набивке. У ЛСЭН-526Т эта закономерность инвертирована, потому что в более толстой слюдяной бумаге успевает сформироваться более плотная и однородная структура волокон с лучшим электрическим контактом — а отсутствие плёнки снимает её собственный «слой ограничения». Это нормальная особенность двухслойной конструкции; не повод сомневаться в качестве партии 0,13 мм.

Класс нагревостойкости F по ГОСТ 8865-93

Класс нагревостойкости F — предпоследний в семёрке стандартных классов изоляционных систем по ГОСТ 8865-93. Длительная допустимая рабочая тепловой режим для класса F составляет 155 °C. Для ЛСЭН-526Т ограничивающим элементом является эпоксидное связующее с латентным отвердителем: сама слюдяная бумага из мусковита термостойка значительно выше (до 600 °C кратковременно по Корицкому Ю.В.), стеклоткань сохраняет работоспособность при 500–550 °C — но именно эпоксидный компаунд деградирует первым при превышении 155 °C.

В отличие от лент серии ЛСЭП-934 (тоже класс F), у ЛСЭН-526Т в составе ленты нет ПЭТФ-плёнки — самого «слабого» термического элемента трёхслойных лент. ПЭТФ начинает охрупчиваться уже при 130–150 °C; в ЛСЭН-526Т этого ограничения нет. Вследствие этого при кратковременных перегрузках машины (на 5–10 °C выше 155 °C) ЛСЭН-526Т ведёт себя стабильнее, чем ЛСЭП-934-ТПл — лента сохраняет механическую и электрическую целостность.

Что ограничивает рабочий ресурс при стационарной работе на 155 °C? Латентный отвердитель эпоксидного связующего после первоначального отверждения остаётся стабильным; сшитая полимерная сетка эпоксида сохраняется в прочном состоянии 30 000–60 000 часов работы без существенной потери диэлектрических свойств. Это отдельное преимущество эпоксидов с латентным отвердителем перед обычными эпоксидно-полиэфирными связующими — более стабильная сетка после полимеризации.

Для применений выше 155 °C — в машинах класса H (180 °C) и С (200 °C и выше) — ЛСЭН-526Т не подходит. Для таких задач используются ленты на кремнийорганическом связующем: ЛСКВ (200 °C), Микасил, Микатерм 452 и аналоги. Полный обзор — в разделе слюдинитовые ленты.

Отраслевые применения ЛСЭН-526Т

Корпусная изоляция турбогенераторов

Главное и самое массовое применение ЛСЭН-526Т — корпусная (стержневая) изоляция статорных обмоток турбогенераторов мощностью от 30 до 800 МВт, рассчитанных на номинальное напряжение 6,3 / 10,5 / 13,8 / 15,75 / 20 кВ и в отдельных конструкциях — до 24 кВ. Лента укладывается на медный стержень обмотки многослойно — типично 14–22 слоя с перекрытием 50 % — и формирует ключевой диэлектрический пакет «корпус–земля». Размер по толщине 0,16 мм — стандарт для большинства серий турбогенераторов, толщина 0,13 мм — для машин среднего напряжения 6,3–10,5 кВ и для уплотнительных слоёв.

В номенклатуре российской и советской турбогенераторостроительной отрасли ЛСЭН-526Т исторически использовалась как штатная корпусная лента в системах изоляции класса F общепромышленного исполнения. Конкретные серии машин уточняются по конструкторской документации завода-изготовителя; лента совместима с системами «Монолит-2» / «Монолит-4» и аналогичными VPI-технологиями отечественной школы. Замена на современные эпоксидные ленты (Элмикатерм 55409, 52409) технически возможна, но требует пересогласования с конструкторским отделом и проведения квалификационных испытаний.

Корпусная изоляция гидрогенераторов

Гидрогенераторы крупных ГЭС работают на номинальных напряжениях 6,3–15,75 кВ и имеют изоляционные пакеты статорной обмотки толщиной 4–8 мм на сторону. Особенность гидрогенераторов в более длительных циклах нагрева/охлаждения и в работе на относительно низких частотах вращения (60–600 об/мин против 3000 у турбогенераторов): термомеханические нагрузки на изоляцию ниже, но требования к сроку службы выше — типично 30–40 лет без капитального ремонта обмотки. ЛСЭН-526Т здесь применяется в той же роли, что в турбогенераторах — корпусная изоляция стержней статора. Стабильное эпоксидное связующее ЛСЭН-526Т даёт требуемый ресурс при условии корректно проведённой VPI-пропитки.

Крупные синхронные двигатели и компенсаторы

Высоковольтные синхронные двигатели мощностью 1–25 МВт (привод компрессоров, насосов, прокатных станов) и синхронные компенсаторы реактивной мощности 25–160 МВАр на номинальных напряжениях 6–15 кВ — ещё одна крупная ниша применения ЛСЭН-526Т. Толщина изоляционного пакета у этих машин меньше, чем у турбо- и гидрогенераторов, типично 8–14 слоёв ленты на сторону, но требования к стабильности диэлектрических потерь tg δ ничуть не ниже — нормированный показатель ≤0,25 при 155 °C для ЛСЭН-526Т здесь критичен.

Возбудители и стартерные генераторы крупных машин

В составе турбоагрегатов и крупных ГЭС применяются возбудители — отдельные генераторы постоянного или переменного тока, питающие обмотку возбуждения главной машины. Для возбудителей класса F напряжением до 6 кВ ЛСЭН-526Т востребован как корпусная изоляция якорных и полюсных обмоток; для возбудителей низшего напряжения эта лента избыточна, штатно применяются ленты ЛСЭП-934 или ЛСЭК-5.

Ремонт и переизоляция статорных обмоток

Существенная часть поставок ЛСЭН-526Т идёт на ремонтные и реновационные программы крупных энергоблоков. Капитальные ремонты турбогенераторов в России и СНГ проводятся каждые 6–12 лет; полная переизоляция статора — раз в 25–30 лет. При такой переизоляции обмотчики ремонтных предприятий эксплуатируют ту же марку ленты, что заложена в исходную конструкцию машины — для сохранения паспортных характеристик и упрощения квалификационных испытаний после ремонта. Прямая замена ЛСЭН-526Т на современный аналог (Элмикатерм 55409 или 52409) требует пересогласования с конструкторским отделом завода-изготовителя машины и заказчиком.

Технология намотки и отверждения ЛСЭН-526Т

В отличие от лент серий ЛСК-110 и ЛСЭП-934 (которые наматываются при комнатной температуре), ЛСЭН-526Т требует подогрева ленты перед укладкой — рекомендуется до 70 °C. Подогрев осуществляется непосредственно на лентоизолировочном станке через нагретый направляющий ролик или через подогреваемую втулку разматывающего узла. Цель подогрева — увеличить пластичность связующего и обеспечить плотное прилегание ленты к меди обмотки и к предыдущему слою без воздушных карманов.

Намотка преимущественно механизированная — на лентоизолировочных станках с программным управлением натяжения, шага и скорости подачи. Это связано с конструкцией ленты (двухслойная, без плёнки) и спецификой применения (длинные стержни турбо- и гидрогенераторов, требующие однородной укладки на длине 6–10 метров). Ручная намотка теоретически возможна для ремонтных операций мелкого формата, но даёт менее однородную плотность пакета — и чаще всего не применяется на ответственных машинах.

Направление намотки — слюдяным слоем наружу, то есть стеклоткань укладывается к меди стержня. Это противоположно ЛСЭП-934 и ЛСЭК-5, где плёнкой наружу. Логика: при многослойной намотке слюдяная бумага одного слоя контактирует со стеклотканью следующего слоя, образуя «штатный» интерфейс «слюда–стеклоткань», через который пропиточный лак свободно проникает в межслойное пространство. Если намотать наоборот (стеклоткань наружу, слюда к меди), получается интерфейс «слюда–слюда» с малой пропускаемостью пропитки — в готовой системе образуются микрокаверны.

Для участков выхода из паза (концевые части обмотки, угловые наслоения) применяется усиленное перекрытие 67 % с дополнительной локальной намоткой узких лент 10–15 мм для формирования плавного перехода толщины изоляционного пакета. Перекрытие при намотке — стандартное полуперекрытие 50 %.

Режим отверждения готовой обмотки с уложенной ЛСЭН-526Т: 8–10 часов при температуре 160 °C. На стадии отверждения латентный отвердитель эпоксидного связующего активируется и за 1–2 часа формирует начальную полимерную сетку; оставшееся время идёт на полное «дозревание» сшивки и стабилизацию диэлектрических свойств. После отверждения связующее становится твёрдым и нерастворимым, лента превращается в монолитный композитный материал.

Перед отверждением статорная обмотка с уложенной ЛСЭН-526Т обычно проходит VPI-пропитку — вакуумно-нагнетательную пропитку эпоксидным компаундом класса F. Технология VPI: статор помещается в герметичный автоклав, создаётся вакуум для удаления воздуха из межслойных зазоров ленты, затем заливается пропиточный лак под давлением до 0,5 МПа, после чего автоклав разгерметизируется и обмотка отправляется в сушильную печь на отверждение. Пропиточный лак заполняет все микрозазоры в пакете изоляции, образуя монолитный диэлектрический корпус. Высокая текучесть связующего самой ленты ЛСЭН-526Т (≥45 %) синергично работает с пропиточным составом — и собственное связующее ленты, и пропиточный лак отверждаются совместно, образуя единую полимерную систему.

Не допускается намотка из роликов, недавно вынутых из холодного склада (5 °C) — на холодной ленте при подогреве до 70 °C образуется конденсат, снижающий пробой и адгезию. Подготовка ролика к намотке: ролик выдерживается в условиях намоточного цеха (15–25 °C, влажность 45–75 %) минимум 4 часа после извлечения из заводской упаковки — для выравнивания температуры и стабилизации геометрии.

Как выбрать толщину ЛСЭН-526Т: 0,13 или 0,16 мм

Выбор между двумя нормированными толщинами ЛСЭН-526Т определяется двумя факторами: рабочим напряжением машины и расчётной толщиной готового изоляционного пакета «корпус–земля». Логика выбора отличается от логики тонких лент с плёночной подложкой — здесь вопрос не столько «какая прочность нужна», сколько «сколько слоёв удобно намотать».

Расчёт числа слоёв ленты выполняется по формуле:

N = (D_пак / 2t) × k_пер,

где N — расчётное число слоёв ленты при намотке с перекрытием; D_пак — заданная размер по толщине пакета изоляции в мм; t — номинальная размер по толщине одного слоя ленты; k_пер — коэффициент перекрытия (для полуперекрытия 50 % — k_пер = 2). На один радиальный мм пакета корпусной изоляции при намотке с полуперекрытием — 2 слоя ленты толщиной 0,13 мм или 1,56 слоя ленты 0,16 мм.

Практический выбор:

Покупают у нас в Челябинске такие предприятия как ЧМК (Мечел), ЧЭМК. Для энергетики и машиностроения слюдяная изоляция — расходник, не разовая покупка.

1. Турбогенератор 24 кВ, пакет корпусной изоляции 5 мм: при толщине 0,16 мм потребуется 16 слоёв с перекрытием 50 %; при толщине 0,13 мм — 20 слоёв. Меньшее число слоёв — короче время намотки, меньше суммарных стыков. Выбор — 0,16 мм.
2. Гидрогенератор 13,8 кВ, пакет 3,5 мм: при 0,16 мм — 11 слоёв, при 0,13 мм — 14 слоёв. Оба варианта рабочие; при ужесточённых требованиях к допуску внешнего диаметра пакета удобнее 0,13 мм (меньший шаг наращивания).
3. Синхронный двигатель 6 кВ, пакет 1,8 мм: при 0,16 мм — 6 слоёв, при 0,13 мм — 8 слоёв. Здесь 0,13 мм даёт лучшее перекрытие технологических допусков на многослойной намотке; рекомендуется.
4. Угловые наслоения и формирование плавного перехода: для усиления концов стержней на выходе из паза толщина 0,13 мм предпочтительнее — лента точнее ложится в углы и легче формирует плавный переход геометрии.

Допустимо комбинирование двух толщин в одной системе изоляции: основной пакет наматывается из 0,16 мм, угловые усиления — из 0,13 мм. Это штатная практика на крупных машинах. Электрические характеристики после VPI-пропитки и отверждения у обеих толщин выравниваются — суммарная прочность пакета определяется не толщиной отдельного слоя, а суммарной толщиной и качеством пропитки.

Место ЛСЭН-526Т в номенклатуре слюдинитовых лент

Слюдинитовые ленты группируются по нескольким признакам: по типу слюдяной бумаги (мусковит / флогопит), по связующему (компаундное / эпоксидное / эпоксидно-полиэфирное / кремнийорганическое), по конструкции подложки (с плёнкой или без неё), по классу нагревостойкости. ЛСЭН-526Т занимает положение «специализированной двухслойной ленты класса F для крупных генераторов высокого напряжения» — отдельная узкая ниша среди массовых трёхслойных лент.

Группа лент	Связующее	Конструкция	Машины	Класс
ЛСК-110-ТПл	Эпоксидный компаунд (ЛСК)	3 слоя (Т+слюда+Пл)	Двигатели до 6 кВ, ремонт	B / 130 °C
ЛСЭК-5ТПл	Электроизоляц. компаунд м.5	3 слоя (Т+слюда+Пл)	Двигатели до 6 кВ класса F	F / 155 °C
ЛСЭП-934-ТПл	Эпоксидно-полиэфирный ЭП-934	3 слоя (Т+слюда+Пл)	Тяговые и крупные машины до 6 кВ	F / 155 °C
ЛСЭН-526Т (этот раздел)	Эпоксидное с латентным отвердителем 526	2 слоя (слюда+Т)	Турбо- и гидрогенераторы до 24 кВ	F / 155 °C
ЛСКВ	Кремнийорганический полимер	3 слоя	Гидро- и турбогенераторы класса С	С / 200 °C

Из таблицы видно: ЛСЭН-526Т — единственная двухслойная лента в семействе слюдинитовых. Все остальные массовые серии — трёхслойные с плёночной подложкой или с двумя стеклотканями. Двухслойная конструкция — особенность специализированной марки под VPI-технологию крупных генераторов; в массовых машинах общего назначения двухслойные ленты не применяются, потому что без барьерного слоя из плёнки одиночный слой ленты не держит расчётного напряжения.

Ключевой вывод по выбору: если в проекте конкретной машины указана ЛСЭН-526Т — это значит, что система изоляции рассчитана под VPI-пропитку с многослойным пирогом 14–22 слоя, без расчёта на барьерный эффект каждого отдельного слоя. Замена на трёхслойные ЛСЭП-934-ТПл или ЛСК-110-ТПл в такой системе бесполезна и вредна: с одной стороны, барьерный эффект плёнки в системе уже не нужен (он создаётся пропиточным лаком на уровне всего пакета); с другой — плёночные ленты хуже пропитываются VPI-составом, и общая электрическая прочность готовой системы получится ниже расчётной.

Современные аналоги и замены ЛСЭН-526Т

В современной номенклатуре российских электроизоляционных лент для крупных генераторов класса F с VPI-технологией прямыми функциональными аналогами ЛСЭН-526Т считаются три марки серии Элмикатерм:

• Элмикатерм 55409 — слюдинитовая лента класса F с эпоксидно-новолачным связующим, двухслойной конструкции (слюдяная бумага + стеклоткань). Толщины 0,14 / 0,16 / 0,18 мм. Прямая замена ЛСЭН-526Т для турбо- и гидрогенераторов до 24 кВ.
• Элмикатерм 52409 — родственная марка с другим типом слюдяной бумаги (мусковит) и иным компонентным составом связующего. Толщины 0,14 / 0,18 мм. Также позиционируется как замена ЛСЭН-526Т.
• Элмикатерм 52409-3 — модификация 52409 с разделительной плёнкой между слоями (для удобства разматывания на станках с высокой скоростью подачи). Толщина 0,18 мм. Альтернатива ЛСЭН-526Т для механизированной намотки на современных лентоизолировочных станках.

Все три марки Элмикатерм заявлены в каталогах как взаимозаменяемые с ЛСЭН-526Т в рамках VPI-технологии класса F. Ключевые отличия:

• Класс — все три марки Элмикатерм работают в классе F (155 °C), как и ЛСЭН-526Т. Отдельные модификации Элмикатерм-серии (529099, 529029) предназначены для класса H и С — но это уже не аналоги ЛСЭН-526Т, а ленты другого температурного класса.
• Толщины — Элмикатерм 55409 имеет дополнительную толщину 0,14 мм (между 0,13 и 0,16 мм у ЛСЭН), что даёт более тонкую градацию при наладке геометрии пакета.
• Связующее — у Элмикатерм-серии связующее эпоксидно-новолачное (улучшенная стабильность при длительной работе на 155 °C), у ЛСЭН-526Т — эпоксидное с латентным отвердителем (более стабильная сетка после полимеризации). Различия минимальные при стандартной эксплуатации.
• Срок хранения — у современных серий Элмикатерм декларируется 6/12 месяцев против 3/6 у ЛСЭН-526Т. Это существенный плюс для ремонтных предприятий с нерегулярным потреблением.

Для новых проектов выбор между ЛСЭН-526Т и Элмикатерм-серией — вопрос наличия на складе и сроков поставки. Замена ЛСЭН-526Т на Элмикатерм 55409 или 52409 в системе класса F технически корректна, но при ремонте действующей машины такая замена должна согласовываться с конструкторским отделом завода-изготовителя машины — потому что система изоляции аттестована именно под исходную марку ленты, и переход на аналог требует расчётной верификации.

Что касается импортных аналогов — в открытых международных номенклатурах (Von Roll, Cogebi, Isovolta, Hitachi) аналоги ЛСЭН-526Т относятся к группе VPI-tapes для машин высокого напряжения. Конкретные торговые наименования и совместимость по ТУ требуют отдельной проверки паспортов партии при импортной закупке.

Совместимость с пропиточными составами для VPI

ЛСЭН-526Т проектировалась как лента для VPI-технологии (Vacuum Pressure Impregnation, вакуумно-нагнетательная пропитка). Совместимость с пропиточными составами — критический параметр для этой марки.

Совместимые пропиточные составы класса F:

• Эпоксидные компаунды без растворителя класса F — основная и предпочтительная группа: КП-303Н, ЭПК-1, ЭПК-4. Отверждение 6–10 часов при 150–160 °C. Дают максимальную электрическую прочность и термостабильность системы; применяются на ответственных турбо- и гидрогенераторах.
• Эпоксидно-полиэфирные компаунды класса F — Элпласт-180, ПЭ-9171. Дешевле эпоксидных, применяются на машинах среднего класса ответственности (синхронные двигатели, малые гидрогенераторы).
• Эпоксидно-новолачные компаунды — современная группа с улучшенной стабильностью при длительной работе на 155 °C; рекомендуются для машин с расчётным сроком службы 30+ лет.

Несовместимые составы:

• Кремнийорганические лаки (КО-916, КО-921) — отверждаются при 180–200 °C, что превышает класс F самого связующего ленты ЛСЭН-526Т. Совместное применение даст некорректное отверждение и снижение свойств.
• Битумные пропитки — устарели, химически несовместимы с эпоксидным связующим ленты.
• Глифталевые лаки класса B — слишком низкий температурный класс, нет смысла применять на ленте класса F.

Пропитка без VPI (капельная или окунанием) для ЛСЭН-526Т технически возможна, но даёт значительно менее стабильный результат: лак не проникает в межслойные зазоры пакета на полной глубине, остаются микрокаверны с воздухом, при работе под напряжением начинаются ионизационные разряды. Поэтому в технической документации к турбо- и гидрогенераторам капельная пропитка не предусмотрена — только VPI или его модификации (GVPI — Global VPI на собранном статоре, RR — Resin Rich с предварительно пропитанной лентой).

Для технологии Resin Rich (RR) ЛСЭН-526Т не применяется — это другая категория лент (с увеличенной долей связующего, поставляемых уже пропитанными). RR-ленты — отдельные марки серий Микасил, Микатерм, Элмикатерм 52409-3.

ТУ 16-503.191-2002 и редакция 1979 года

Действующий нормативный документ для ЛСЭН-526Т — ТУ 16-503.191-2002. Это переиздание более ранней редакции ТУ 16-503.191-79 (1979 года), которая до сих пор встречается в каталогах, договорах и конструкторской документации старых предприятий. Шифр расшифровывается:

• 16 — отраслевой ТУ электротехнической промышленности (отраслевой код 16)
• 503 — индекс группы изделий по системе ОКП — ленты электроизоляционные
• 191 — внутренний регистрационный номер документа
• -79 / -2002 — год редакции

Что отличает редакцию 2002 от редакции 1979:

• Уточнены требования к нормированию tg δ при рабочей температуре 155 °C (в редакции 1979 этот параметр нормировался менее строго).
• Уточнены допуски на массовую долю связующего и слюды.
• Переописан раздел приёмо-сдаточных испытаний с привязкой к актуальным ГОСТам по методам контроля.
• Ключевые конструктивные параметры (две толщины 0,13 / 0,16 мм, эпоксидное связующее с латентным отвердителем, двухслойная композиция, класс F) в обеих редакциях идентичны.

В документации по поставке указывается фактическая редакция ТУ, по которой проведены приёмо-сдаточные испытания партии. Как результат если в ТЗ заказчика указана редакция 1979 года, лента производства по редакции 2002 года полностью соответствует исходным требованиям и принимается как замена без дополнительных согласований.

Полный текст ТУ 16-503 — отраслевой советский нормативный документ, в открытом доступе в полном виде не публикуется. Основные нормированные характеристики приведены в нашей таблице выше. Полный текст предоставляется производителем по официальному запросу заказчика на бланке организации.

Контроль качества и паспорт партии ЛСЭН-526Т

Каждая партия ЛСЭН-526Т доставляется с паспортом качества, в котором указываются:

• Полное обозначение — марка, толщина, ширина ролика, ТУ 16-503.191-2002
• Номер партии и дата выпуска
• Результаты приёмо-сдаточных испытаний по каждому ролику или представительной выборке: толщина, поверхностная плотность, массовая доля связующего, массовая доля слюды, массовая доля летучих, электрическая прочность в исходном состоянии, тангенс угла диэлектрических потерь tg δ при 20 °C и 155 °C, текучесть связующего, удельная разрушающая нагрузка
• Качество визуального осмотра ленты — отсутствие складок, разрывов, локальных утолщений, участков отслоения стеклоткани от слюдяной бумаги
• Штамп ОТК с подписью контролёра и датой испытаний

Дополнительно по запросу выдаётся паспорт качества ТУ 16-503.191-2002. Для поставок на крупные энергетические объекты (АЭС, ГЭС, ТЭС федерального уровня) дополнительно проводятся расширенные испытания по требованиям заказчика — повторное измерение электрической прочности после термоциклирования, проверка стабильности tg δ после 1000 часов выдержки при 155 °C, контроль геометрических параметров на каждом ролике, испытание на стойкость к ионизационным разрядам.

Срок действия паспорта качества — равен гарантийному сроку хранения ленты (3 месяца от даты выпуска при 15–35 °C или 6 месяцев при 5 °C). По истечении гарантийного срока возможна повторная аттестация партии у производителя или независимой лаборатории — проводится повторное испытание электрической прочности и контроль текучести связующего.

Типичные ошибки при выборе и применении ЛСЭН-526Т

1. Прямое сравнение электрической прочности с ЛСЭП-934-ТПл «по кВ/мм»

Самая частая ошибка при выборе. Электрическая прочность 20–22 кВ/мм у ЛСЭН-526Т выглядит «слабее» 45 кВ/мм у ЛСЭП-934-ТПл при беглом сравнении паспортов. На практике это сравнение некорректно: ЛСЭП-934 задействуется в один-два слоя на машинах до 6 кВ; ЛСЭН-526Т — в 14–22 слоя на машинах до 24 кВ, с обязательной VPI-пропиткой. Суммарная электрическая прочность пропитанной системы изоляции на ЛСЭН-526Т (45–60 кВ/мм пакета) кратно выше системы на ЛСЭП-934.

2. Применение ЛСЭН-526Т без VPI-пропитки

Двухслойная конструкция ЛСЭН-526Т проектировалась специально под пропитку. В системе без пропитки межслойные зазоры пакета остаются заполнены воздухом — суммарная электрическая прочность падает в 2–3 раза от расчётной. На пробном образце без пропитки можно получить 40–60 кВ суммарного пробоя пакета вместо ожидаемых 100–140 кВ. Если по какой-то причине пропитка невозможна — нужна другая лента (ЛСЭП-934-ТПл, ЛСК-110-ТПл — у них барьерный плёночный слой компенсирует отсутствие пропитки).

3. Намотка без подогрева

Намотчики, привыкшие работать с лентами серии ЛСК-110 и ЛСЭП-934 (где намотка идёт при комнатной температуре), иногда применяют тот же приём к ЛСЭН-526Т. На холодной ленте эпоксидное связующее с латентным отвердителем менее пластично, лента укладывается с микрозазорами между слоями, в готовом пакете остаются «недопропитанные» участки. Подогрев до 70 °C — обязательная часть технологии для этой марки, прописанная в ТУ.

4. Неверное направление намотки (стеклоткань наружу)

При визуальном осмотре ролика ЛСЭН-526Т снаружи может оказаться слюдяная сторона или стеклоткань — зависит от того, как намотан ролик на заводе. Наматывать ленту нужно слюдяным слоем наружу на стержне обмотки — то есть стеклоткань ложится к меди. Если намотать наоборот, при многослойной укладке между слоями образуется «слюда–слюда» интерфейс с пониженной пропускаемостью пропиточного состава, и в готовом пакете будут участки с пустотами. Обязательно перед намоткой определить нужную сторону по паспорту партии или по техкарте.

5. Использование роликов с истёкшим гарантийным сроком хранения

После 3 месяцев хранения при 15–35 °C латентный отвердитель в эпоксидном связующем начинает медленно «просыпаться» — лента теряет часть текучести и липкости. При намотке из «старых» роликов нарушается заполнение зазоров пропиточным составом, общая электрическая прочность системы падает на 15–30 % от паспортной. Для роликов с истёкшим сроком — обязательная повторная аттестация партии или утилизация.

6. Расчёт класса нагревостойкости системы по самой ленте, без учёта пропиточного состава

Класс нагревостойкости готовой системы изоляции определяется не только лентой, но и пропиточным составом. Для систем класса F нужен пропиточный состав класса F — эпоксидные компаунды без растворителя, эпоксидно-полиэфирные класса F. Если ЛСЭН-526Т (класс F) пропитать эпоксидным компаундом класса B — общая система получится класса B, не F. Ошибка в выборе пропиточного состава полностью обнуляет преимущество ленты класса F.

Хранение и транспортировка ЛСЭН-526Т

Условия хранения по ТУ 16-503.191-2002:

• Температура воздуха в складском помещении: 15–35 °C (при этом гарантийный срок 3 месяца) или 5 °C (гарантийный срок 6 месяцев). При 5 °C — обязателен контроль влажности и постепенный возврат к температуре цеха перед намоткой (не «из холодильника на станок» — конденсат на ленте вместе с подогревом до 70 °C даёт паровое расширение со снижением адгезии).
• Относительная влажность воздуха: 45–75 %. Длительное превышение влажности 80 % приводит к набуханию слюдяной бумаги и активации латентного отвердителя в эпоксидном связующем — лента начинает терять «жизнеспособность» раньше гарантийного срока.
• Защита от прямых солнечных лучей и источников тепла — храним в закрытых стеллажах или картонных коробках в темноте. Ультрафиолет и любой нагрев выше 35 °C могут активировать латентный отвердитель.
• Положение роликов: вертикально (на торце) на стеллажах, с прокладками между рядами для предотвращения деформации боковых поверхностей. Стопками не складывать — нижние ролики плющатся под весом верхних.

Транспортировка осуществляется в крытом транспорте (автомобильном, железнодорожном) с защитой от атмосферных осадков, прямого солнечного света и нагрева. При погрузке-разгрузке исключают удары роликов друг о друга и падения с высоты — деформация ролика ведёт к продольным морщинам ленты при размотке, неустранимым в процессе намотки. Допустимая температура при транспортировке — от –40 до +40 °C; при перевозках в летнее время в южных регионах — обязательно теплоизолированный транспорт или ночные рейсы.

По прибытии ленты на склад заказчика — проверка целостности упаковки, дат выпуска и срока хранения, выборочная визуальная проверка состояния роликов (отсутствие смещения слоёв на торце, отсутствие подсохших следов клея на поверхности ролика, отсутствие пожелтения или подсохших корок в крайних витках). При сомнении в качестве — запрос повторного паспорта или аттестация партии в независимой лаборатории.

Частые вопросы по ЛСЭН-526Т

Что означает буква «Н» в марке ЛСЭН-526Т?

Н — без плёнки (двухслойная конструкция). У близкой марки ЛСЭП-934 буква П означает наличие ПЭТФ-плёнки, у ЛСЭН — её отсутствие. Это ключевое конструктивное отличие, определяющее всю специфику применения ленты: двухслойная структура «слюдяная бумага + стеклоткань» проектировалась специально под VPI-пропитку крупных машин высокого напряжения.

Почему электрическая прочность ЛСЭН-526Т (20–22 кВ/мм) такая низкая по сравнению с другими лентами?

Это не «низкая прочность ленты», а характеристика марки под её специфическое применение. ЛСЭН-526Т наматывается на стержень обмотки в 14–22 слоя с перекрытием 50 % и обязательной VPI-пропиткой. Суммарная электрическая прочность готового пропитанного пакета изоляции (4–7 мм) — 45–60 кВ/мм пакета, что на машине 24 кВ даёт запас по пробою в 8–12 раз. У одиночного слоя ленты в этой системе нет смысла иметь высокую прочность — её предоставляет суммарная композиция.

Можно ли заменить ЛСЭН-526Т на ЛСЭП-934-ТПл в системе турбогенератора?

Технически нельзя без согласования с конструкторским отделом завода-изготовителя. Конструктивные различия принципиальны: ЛСЭН — двухслойная под VPI; ЛСЭП-934-ТПл — трёхслойная с плёнкой, рассчитана на машины до 6 кВ без обязательной VPI. В системе изоляции турбогенератора с расчётом под VPI ЛСЭП-934-ТПл с её плёночным барьером даст ХУЖЕ заполнение пропиточным составом, и общая электрическая прочность пакета окажется ниже расчётной. Замена должна согласовываться с ОТК и с расчётной верификацией системы.

Чем ЛСЭН-526Т отличается от современной серии Элмикатерм 55409 / 52409?

Все три марки относятся к одной нише — двухслойные ленты класса F для крупных машин с VPI. Ключевые отличия: у Элмикатерм-серии связующее эпоксидно-новолачное (улучшенная стабильность при длительной работе), срок хранения 6/12 месяцев против 3/6 у ЛСЭН, дополнительная толщина 0,14 мм у Элмикатерм 55409. По температурному классу и базовой химии связующего ленты эквивалентны; замена в новых проектах допустима, в ремонтных программах действующих машин — требует пересогласования.

Нужен ли подогрев ленты ЛСЭН-526Т перед намоткой? Почему?

Да, рекомендуется подогрев до 70 °C на лентоизолировочном станке. Подогрев увеличивает пластичность эпоксидного связующего с латентным отвердителем, лента укладывается плотнее и без воздушных карманов между слоями. На холодной ленте структура пакета получается более рыхлой, что снижает эффективность последующей VPI-пропитки. У других массовых лент (ЛСК-110, ЛСЭП-934) подогрев не требуется — они работают на других принципах укладки и пропитки.

Можно ли использовать ЛСЭН-526Т без VPI-пропитки?

Технически — можно (отверждение собственного связующего ленты при 160 °C даст работоспособную изоляцию), но электрическая прочность готовой системы будет на 50–70 % ниже расчётной. Лента проектировалась специально под VPI; без пропитки в межслойных зазорах остаются воздушные каверны с пониженной диэлектрической прочностью. Для применений без пропитки используются другие марки — ЛСК-110-ТПл (с плёночным барьером), ЛСЭП-934-ТПл.

В какую сторону наматывается ЛСЭН-526Т — слюдой к меди или стеклотканью?

Доставка в Челябинске обычно 3-5 дней: ПЭК, ДЛ, СДЭК — отправляем со склада сразу после оплаты.

Стеклотканью к меди обмотки, слюдяным слоем наружу. Это противоположно лентам ЛСЭП-934 и ЛСЭК-5, где плёнкой наружу. Логика: при многослойной намотке между соседними слоями образуется интерфейс «слюда–стеклоткань» с хорошей пропускаемостью пропиточного состава. Если намотать наоборот — получается интерфейс «стеклоткань–стеклоткань» снаружи и «слюда–слюда» внутри пакета, что нарушает технологию VPI. Перед намоткой обязательно определить рабочую сторону по паспорту партии и техкарте.

Где взять полный ТУ 16-503.191-2002 для ознакомления?

ТУ — отраслевой советский / российский нормативный документ, в открытом доступе в полном виде не публикуется. Основные нормированные параметры приведены в нашей таблице выше — этого достаточно для большинства проектных и эксплуатационных задач. Полный текст ТУ предоставляется производителем по официальному запросу заказчика на бланке организации.

Нормативные и справочные источники

• ТУ 16-503.191-2002 «Лента слюдинитовая ЛСЭН-526Т» — отраслевой ТУ электротехнической промышленности, актуальная редакция. Разделы 1.2 (классификация и обозначение), 1.3 (основные параметры), 1.4 (требования к электрической прочности), 1.5 (требования к диэлектрическим потерям), 5 (хранение и транспортировка).
• ТУ 16-503.191-79 — предшествующая редакция документа, действовавшая до 2002 года; в актуальных каталогах встречаются ссылки.
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — требования к стеклоткани, применяемой как подложка ленты ЛСЭН-526Т.
• ГОСТ 6433.3 «Материалы электроизоляционные твёрдые. Методы определения электрической прочности при переменном напряжении частотой 50 Гц» — методика измерения электрической прочности.
• ГОСТ 22372-77 «Материалы диэлектрические. Метод определения диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 100 до 5·10⁶ Гц» — методика измерения tg δ.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем, влияние пропитки на свойства композитной изоляции.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, замены устаревших марок, технологии VPI.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.
• IEC 60505 «Evaluation and qualification of electrical insulation systems» — международная методика квалификации изоляционных систем электрических машин.

Заказать ЛСЭН-526Т по ТУ 16-503.191-2002

Лента ЛСЭН-526Т обеих толщин (0,13 и 0,16 мм) — поставка под заказ от 1 ролика. Узкие ширины 10–15 мм для угловых наслоений и нестандартные ширины — изготовление под заказ за 14–21 рабочий день. Поставка с паспортом качества по ТУ 16-503.191-2002 на каждую партию; по запросу — расширенный протокол испытаний соответствия и полный протокол приёмо-сдаточных испытаний с измерением tg δ при 155 °C. Стандартные ширины ролика для статорной намотки крупных машин: 20, 25, 30, 40, 50 мм. Доставка по России: ПЭК, Деловые Линии, СДЭК — отгрузка после согласования партии.

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем цена ленты с учётом необходимой толщины, ширины ролика, количества и срока поставки. Бесплатная консультация по выбору толщины под конкретный класс машины (турбо/гидрогенератор, синхронный двигатель, компенсатор) и схему изоляционного пакета.

Близкие ленты для других классов машин — ЛСЭП-934-ТПл (тяговые и крупные машины до 6 кВ, класс F, трёхслойная), ЛСК-110-ТПл (массовые двигатели до 6 кВ класса B), ЛСЭК-5ТПл (двигатели и генераторы до 6 кВ класса F). Полный обзор номенклатуры — в разделе слюдинитовые ленты.
