Лента слюдинитовая ЛСК-110-СПл в Челябинске: применение в электромашиностроительных предприятий

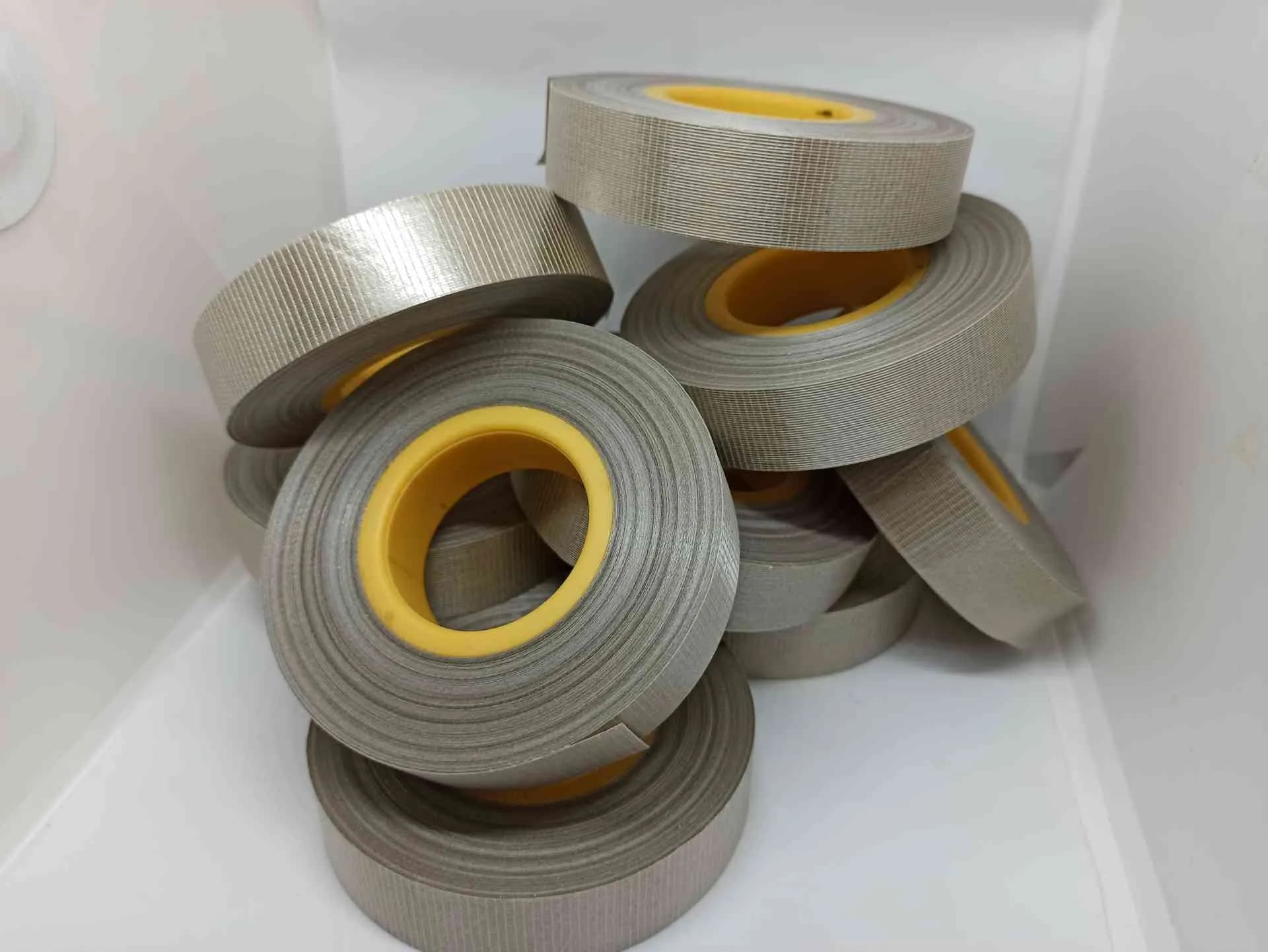

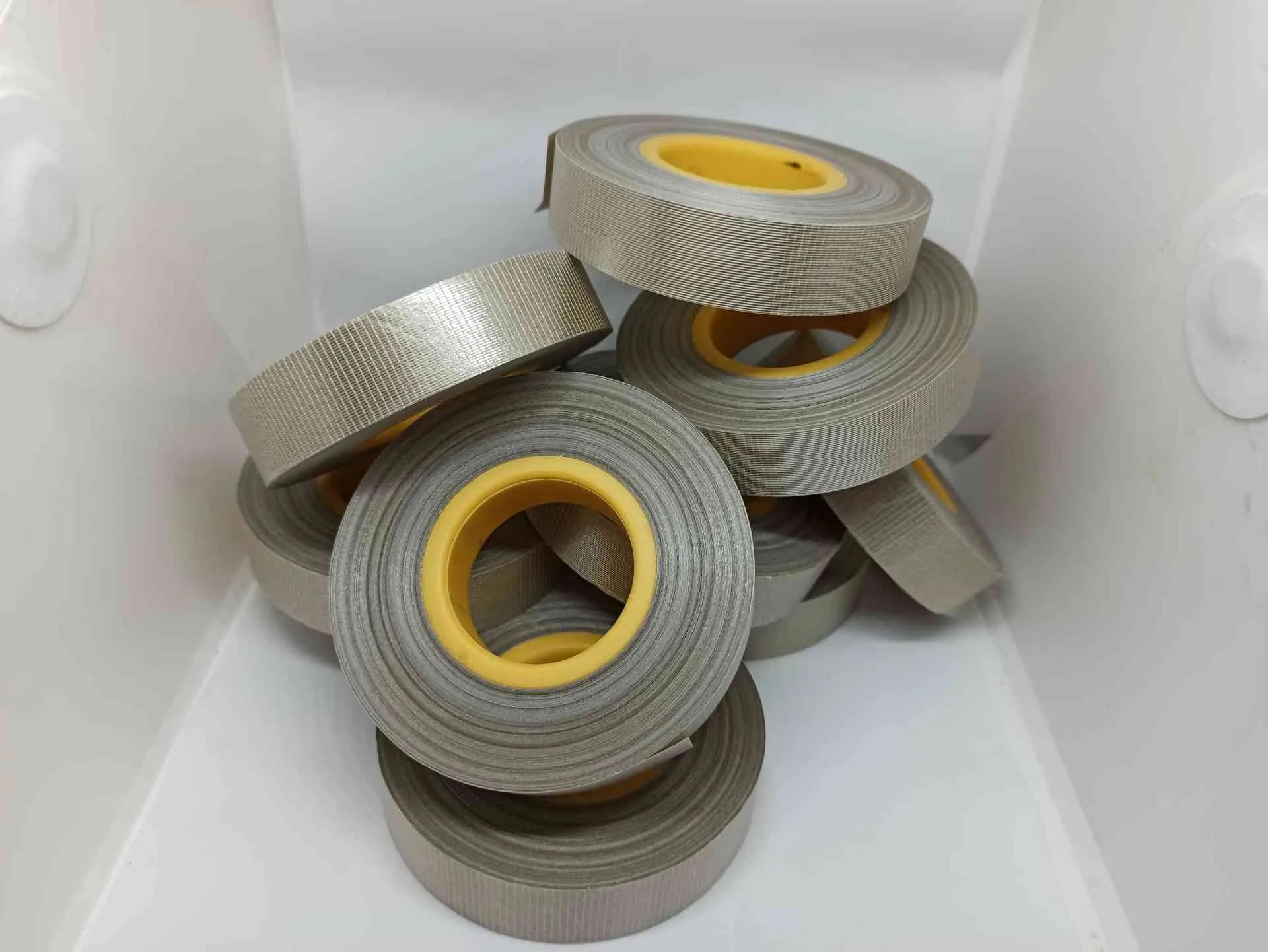

Лента слюдинитовая ЛСК-110-СПл — гибкая электроизоляционная лента на слюдяной бумаге из мусковита с эпоксидным компаундным связующим, армированная с одной стороны стеклосеткой и с другой стороны полиэтилентерефталатной (ПЭТФ) плёнкой. Класс нагревостойкости — B (130 °C) по ГОСТ 8865-93, выпускается по отраслевым техническим условиям ТУ 16-91 И02.0168.001 (электротехническая промышленность СССР, 1991). Лента поставляется в роликах для ручной и механизированной намотки катушечных обмоток крупных асинхронных двигателей и низковольтных электрических машин общего назначения.

В семействе серии 110 (ТПл / СПл / ТТ / СТ) вариант СПл — лёгкая лента с гибкой армирующей подложкой. Слюдяная бумага и связующее у СПл и ТПл идентичны — отличие только в подложке: вместо плотной стеклоткани задействуется стеклосетка с открытой ячеистой структурой. Это даёт два следствия: лента лучше пропитывается лаком (через ячейки сетки лак свободно проникает в слюдяной слой) и легче гнётся при намотке на катушки сложной геометрии. Стоимость — снижение разрывной нагрузки с 60–120 Н/см у ТПл до 72 Н/см у СПл.

⚠️ Не путать с устаревшими описаниями этой марки в каталогах. На некоторых сайтах встречаются ошибочные данные: «электрическая прочность 110 кВ/мм», «класс C, 200 °C», «кремнийорганическое связующее», «флогопитовый слюдинит», «толщины 0,14–0,18 мм», «до 20 кВ». Всё это не соответствует ТУ 16-91 И02.0168.001. Реальные показатели: 30–42 кВ/мм по толщинам, класс B (130 °C), эпоксидный компаунд, слюдинитовая бумага из мусковита, толщины 0,10–0,13 мм, до 6 кВ. Цифра «110» — внутренний индекс рецептуры компаунда, не электрическая прочность и не тепловой режим.

Что означает марка ЛСК-110-СПл

Расшифровка обозначения по ТУ 16-91 И02.0168.001 — каждый знак отражает функциональную характеристику ленты:

• Л — лента (в отличие от листового миканита Г / Ф / П)
• С — слюдинитовая (на слюдяной бумаге из мусковита; не путать со слюдопластовыми лентами серии ЛСП и слюдяными на цельных чешуйках)
• К — композиционная (слюдяная бумага + армирующая подложка + связующее, склеенные в единый материал). Тип связующего у разных марок ЛСК различается: серия 110 — эпоксидный компаунд (класс B, 130 °C); ЛСК-СС / ЛСК-Т / ЛСК-ТТ / ЛСКВ — кремнийорганический полимер (классы H–C, 180–220 °C). Буква «К» не указывает на конкретный полимер, только на композиционную природу.
• 110 — внутренний индекс рецептуры компаунда по ТУ 16-91. Не температура, не электрическая прочность. У других слюдинитовых лент цифры тоже обозначают рецептуру: 5 в ЛСЭК-5 — индекс компаунда, 934 в ЛСЭП-934 — шифр эпоксидно-полиэфирного связующего. Отдельный случай — серия ЛСКН (цифры = поверхностная плотность в г/м²) и ЛСКО-180 (180 = температура).
• С (вторая) — стеклоСетка с одной стороны: сетка из стеклонитей с открытыми ячейками, 33 ± 3 г/м² во всём диапазоне толщин. Эта буква отличает СПл от ТПл, где применяется стеклоткань-полотно или сатин.
• Пл — Плёнка ПЭТФ с другой стороны (полиэтилентерефталатная по ГОСТ 24234-80; 14–28 г/м² в зависимости от толщины ленты).

Серия 110: четыре варианта подложек ТПл / СПл / ТТ / СТ

По ТУ 16-91 И02.0168.001 серия 110 выпускается в четырёх вариантах, отличающихся комбинацией армирующих слоёв. Слюдяная бумага и эпоксидное связующее одинаковы во всех четырёх — отличается «обёртка» ленты, что напрямую влияет на механическую прочность, электрическую прочность и применимость:

Вариант	Подложки	Толщины	Прочность Н/см	Назначение
ЛСК-110-ТПл	стеклоткань + ПЭТФ-плёнка	0,08; 0,09; 0,11; 0,13; 0,15	60–120	Витковая + корпусная, повышенные мех. нагрузки на намотку
ЛСК-110-СПл (этот раздел)	стеклосетка + ПЭТФ-плёнка	0,10; 0,11; 0,13	72	Те же применения, что ТПл, при пониженных мех. нагрузках; гибкая, лучше пропитывается
ЛСК-110-ТТ	2× стеклоткань (плёнки нет)	0,11; 0,13; 0,15; 0,17; 0,20	120–240	Корпусная изоляция стержневых обмоток, высокие механические требования
ЛСК-110-СТ	стеклосетка + стеклоткань (плёнки нет)	0,11; 0,13; 0,15; 0,17; 0,20	110–190	Корпусная изоляция средней механической нагрузки; экономичная альтернатива ТТ

Все четыре варианта — один ТУ, один класс B (130 °C), одно эпоксидное связующее. Электрическая прочность вариантов с ПЭТФ-плёнкой (ТПл, СПл) выше при сопоставимой толщине: 0,13 мм даёт 30 кВ/мм у ТПл и СПл против 20 кВ/мм у ТТ — именно ПЭТФ-плёнка добавляет 10 кВ/мм за счёт барьерного эффекта плотной полимерной поверхности.

Особенность СПл, делающая её самостоятельным вариантом, а не «обеднённой ТПл»: электрическая прочность СПл и ТПл при одинаковой толщине одинакова (30 кВ/мм при 0,13 мм у обеих). Барьерный эффект даёт ПЭТФ-плёнка, она у обоих исполнений одинакова; стеклосетка и стеклоткань работают механически, не электрически.

Технические характеристики ЛСК-110-СПл

Тип слюдяной бумаги	Слюдинитовая бумага из мусковита (калиевая слюда K₂O·3Al₂O₃·6SiO₂·2H₂O)
Связующее	Эпоксидный электроизоляционный компаунд, индекс рецептуры 110 по ТУ 16-91
Подложка с одной стороны	Стеклосетка с открытой ячеистой структурой, 33 ± 3 г/м² во всём диапазоне толщин
Подложка с другой стороны	Полиэтилентерефталатная (ПЭТФ) плёнка 14 ± 2 г/м² (для 0,10 мм) / 17 ± 2 г/м² (для 0,11 мм) / 28 ± 3 г/м² (для 0,13 мм)
Массовая доля слюды, не менее	30 %
Массовая доля связующего	25–35 %
Массовая доля летучих, не более	2 %
Класс нагревостойкости	B, длительно до 130 °C (ГОСТ 8865-93)
Пробивное напряжение в отдельных точках, не менее	1,4 кВ для всех толщин
Электрическая прочность средняя	30–42 кВ/мм в зависимости от толщины (см. таблицу ниже)
Удельная разрушающая нагрузка при растяжении	72 Н/см для всех толщин
Режим отверждения связующего	10–16 часов при 160 °C
Способ намотки	Ручная и механизированная (лента гибкая при комнатной температуре, подогрев перед намоткой не требуется и недопустим)
Гарантийный срок хранения	3 месяца при 15–35 °C / 6 месяцев при 5 °C
Поставка	Ролики; ширина — по согласованию (типовой ряд: 15, 20, 23, 25, 30, 35 мм); диаметр ролика 100 ± 10 мм; внутренний диаметр втулки 35 ± 3 мм

Источник — ТУ 16-91 И02.0168.001ТУ, разделы 1.2–1.4, 5.2. Удельное объёмное сопротивление и tg δ для серии 110 в этом ТУ не нормируются — единственный нормированный электрический параметр — пробой. Для применений с критичным tg δ (высокочастотные машины) — запрашивается у производителя дополнительно.

Условное обозначение ЛСК-110-СПл при заказе

По ТУ 16-91 И02.0168.001 в обозначение ленты при заказе входят: марка, размер по толщине, ширина ролика, ТУ. Примеры:

Толщина 0,11 мм, ширина ролика 25 мм	Лента ЛСК-110-СПл 0,11×25 ТУ 16-91 И02.0168.001
Толщина 0,13 мм, ширина ролика 30 мм	Лента ЛСК-110-СПл 0,13×30 ТУ 16-91 И02.0168.001
Толщина 0,10 мм, ширина ролика 20 мм, по чертежу заказчика	Лента ЛСК-110-СПл 0,10×20 ТУ 16-91 И02.0168.001 по черт. № __

Обычный ряд ширины ролика — 15, 20, 23, 25, 30, 35 мм; нестандартные ширины и резка узких ленточек 4–10 мм для микродвигателей — по согласованию. При заказе указывайте кроме того количество роликов и желаемую длину намотки на ролик.

Электрические характеристики ЛСК-110-СПл по толщинам

Для лент серии 110 ТУ задаёт индивидуальное значение электрической прочности для каждой толщины. Зависимость монотонно убывающая: чем толще слюдяной слой, тем выше вероятность пути пробоя через локальные дефекты набивки.

Толщина, мм	Эл. прочность кВ/мм, не менее	Пробивное в точках, кВ	Прочность Н/см	Поверхн. плотность г/м²
0,10 ± 0,01	42	≥ 1,4	72	160 ± 24	К товару →
0,11 ± 0,01	38	≥ 1,4	72	175 ± 26	К товару →
0,13 ± 0,02	30	≥ 1,4	72	210 ± 30	К товару →

Источник — ТУ 16-91 И02.0168.001ТУ, Таблица 1 (электрическая прочность по толщинам), Таблица 2 (механические свойства). По сравнению с ЛСК-110-ТПл: при 0,11 мм у обеих 38 кВ/мм, при 0,13 мм — 30 кВ/мм; различие только в механической прочности (72 Н/см у СПл против 120 у ТПл при 0,11–0,13 мм). В сравнительных таблицах 0,13 мм — опорная точка для сопоставления лент разных производителей. Расхождение более чем на 2–3 кВ/мм при сравнении партий разных поставщиков — повод запросить паспорт и проверить соответствие именно этому ТУ.

Класс нагревостойкости B по ГОСТ 8865-93

Класс B — один из семи классов изоляционных систем по ГОСТ 8865-93 с длительной допустимой температурой 130 °C. Ограничивающим элементом ЛСК-110-СПл является эпоксидный компаунд: слюда-мусковит термостойка значительно выше (по Корицкому — до 600 °C кратковременно), стеклосетка держит 500–600 °C, ПЭТФ-плёнка — 130–155 °C, но компаунд деградирует первым при превышении 130 °C.

При длительной эксплуатации выше 130 °C компаунд стареет: на 130–150 °C через сотни часов становится хрупким, появляются микротрещины в адгезионных слоях. Выше 150 °C ПЭТФ-плёнка теряет эластичность и барьерные свойства; электрическая прочность ленты падает на 20–40 %. Полный отказ изоляции — через несколько тысяч часов на 145–155 °C. Для применений выше 130 °C — ленты класса F (Элмикатерм 524019, прямой аналог СПл) и класса H (ЛСК-СС). Полный обзор — в разделе ленты слюдинитовые.

Отраслевые применения ЛСК-110-СПл

Витковая и корпусная изоляция асинхронных двигателей до 6 кВ

Главное применение ЛСК-110-СПл — изоляция катушечных обмоток крупных асинхронных двигателей мощностью от десятков до сотен киловатт на номинальное напряжение до 6 кВ. Для напряжений до 6 кВ при использовании СПл рекомендуется 0,13 мм с укладкой в два-три слоя. Лента укладывается в два слоя с перекрытием 50 %: внутренний — витковая изоляция, внешний — корпусная. Размер по толщине 0,11 мм — наиболее ходовая для напряжений 380–660 В, толщина 0,13 мм — для 1140–3000 В. Лента совместима с системами класса B общего назначения, заявленными в технической документации соответствующего класса нагревостойкости.

Изоляция полюсных катушек и крановых электродвигателей

В машинах постоянного тока класса B СПл используется для изоляции полюсных катушек главных и добавочных полюсов, обмоток возбуждения. Гибкость особенно ценна для катушек переменного шага и конусного сечения, где намотчик прокладывает ленту по геометрически сложной поверхности. Тонкая толщина 0,10 мм идёт на витковую изоляцию катушек с большим числом витков; 0,13 мм — на корпусную изоляцию катушек средних машин при 220–660 В. В крановых электродвигателях, электротормозных машинах и электромагнитах кранового оборудования СПл применяется для корпусной изоляции катушек тормозных магнитов и обмоток возбуждения.

Катушки электромагнитов, контакторов и ремонт машин класса B

В мощных электромагнитах (магнитные сепараторы, тяговые магниты), катушках силовых контакторов и пускателей СПл задействуется для корпусной и межслойной изоляции. Существенная доля поставок СПл идёт на ремонт ранее выпущенных машин: с 1991 года в России выпущено огромное количество машин класса B по технологии с пропиткой ЛСК-серии. При капитальном ремонте обмотчики как правило используют ту же марку, что заложена в оригинальной конструкции — для сохранения паспортных характеристик. Проницаемость стеклосетки для пропиточного лака даёт более качественную VPI-пропитку, что важно для катушек с большим числом циклов нагрева. Для контакторов до 1140 В — размер по толщине 0,11 мм; для тяговых электромагнитов крановой автоматики — 0,13 мм. Замена СПл на Элмикатерм 524019 (класс F) допустима как «вверх по классу», но требует пересогласования с ОТК.

Челябинск — настоящая зима. Слюдопласт и миканит подходят без оговорок: где органика подводит, слюда работает.

Когда выбирать ЛСК-110-СПл вместо ЛСК-110-ТПл

Электрическая прочность у СПл и ТПл одинакова при сопоставимой толщине, класс нагревостойкости общий, ТУ один. Реальный выбор между этими двумя вариантами строится на трёх практических критериях:

Критерий	СПл (стеклосетка + ПЭТФ)	ТПл (стеклоткань + ПЭТФ)
Удельная разрывная нагрузка	72 Н/см	60–120 Н/см
Гибкость при намотке (минимальный радиус)	лучше — от 4–5 мм	хуже — от 8–10 мм
Пропитываемость через подложку	лучше — лак проходит через ячейки стеклосетки	хуже — стеклоткань-полотно затрудняет проникновение лака
Допустимое натяжение при механизированной намотке	пониженное (риск растяжения сетки)	номинальное (стеклоткань держит нагрузку)
Поведение на станках с автоподачей и натяжителем	требует щадящей настройки	штатно работает на стандартных режимах
Цена за единицу длины (ориентировочно)	ниже на 10–15 %	выше

Эмпирическое правило: СПл выбирают для ручной намотки катушек со сложной геометрией и для пропитанных систем с обязательной VPI или капельной пропиткой (где сетка гарантирует лучшее проникновение лака внутрь ленты). ТПл выбирают для механизированной намотки серийного производства с высоким натяжением на станках, и для крупных стержневых обмоток, где механическая нагрузка на ленту максимальна.

Обратное замещение тоже не симметрично: ТПл можно поставить вместо СПл практически всегда (механическая прочность только улучшится, электрика не изменится, может слегка ухудшиться качество последующей пропитки). А СПл вместо ТПл в применении с высоким натяжением — это ошибка: на серийном лентоизолировочном станке СПл будет рваться, и обмотка получится с локальными разрывами изоляции.

Технология намотки и отверждения ЛСК-110-СПл

Лента ЛСК-110-СПл — гибкая при комнатной температуре, подогрев ролика перед намоткой не требуется и недопустим (отличие от лент серии ЛСМ и ЛСЭН, где намотка идёт с подогревом 60–80 °C). При нагреве СПл выше 50 °C эпоксидный компаунд размягчается, лента склеивается в ролике и при разматывании рвётся. Намотка возможна в двух режимах:

• Ручная намотка — основное применение СПл: ремонт, мелкосерийное производство, катушки сложной геометрии (полюсные конусного сечения, переменного шага, обмотки тормозных магнитов). Натяжение — умеренное, без рывков; стеклосетка при сильном натяжении растягивается и ячейки деформируются.
• Механизированная намотка — допустима, но с пониженным натяжением и плавным разгоном/торможением. Скорость 0,3–0,6 м/с (против 0,3–0,8 у ТПл), натяжение — 60–70 % от значения для ТПл той же толщины. На станках с электронным натяжителем выставляется ограничитель усилия.

Перекрытие при намотке: для витковой изоляции — 50 % (полуперекрытие), для корпусной — 50 % с локальным повышением до 67 % (треть-перекрытие) на участках выхода из паза, где нужна усиленная изоляция против скользящих разрядов.

Режим отверждения готовой обмотки: 10–16 часов при 160 °C. Эпоксидный компаунд переходит из вязко-текучего состояния в твёрдое сшитое, образуя монолитную изоляцию между витками. После отверждения механическая прочность изоляции возрастает в 5–8 раз, электрическая — на 15–25 % относительно «зелёного» состояния.

Для систем с пропиткой стеклосетка даёт преимущество перед ТПл: открытые ячейки сетки пропускают лак к слюдяной бумаге, обеспечивая полное насыщение пакета. У ТПл стеклоткань-полотно затрудняет диффузию лака. В системах класса B с обязательной VPI на катушки сложной геометрии СПл регулярно предпочтительнее ТПл.

Как выбрать толщину ЛСК-110-СПл под рабочее напряжение

Выбор толщины основан на расчёте коэффициента запаса электрической прочности по методике Тареева Б.М. («Электротехнические материалы», 1985):

k_зап = U_пр / U_ном,

где U_пр — пробивное напряжение слоя изоляции (с учётом числа слоёв и перекрытия), U_ном — номинальное рабочее напряжение. Для пропиточных систем с ЛСК-110-СПл типичный k_зап — 3–5, ниже, чем для безпропиточных (5–10), благодаря электрической прочности отверждённого компаунда и пропиточного лака.

Практический алгоритм: определить U_раб; задать k_зап = 4 для общих условий или 5 при повышенной влажности и частых пусках; вычислить U_сл = k_зап × U_раб; подобрать толщину так, чтобы при двух слоях с полуперекрытием итоговое пробивное было не ниже U_сл (приблизительно E_пр × 2t).

Пример для двигателя 660 В: U_корп = 660 / √3 ≈ 380 В (фазное); k_зап = 4 → U_сл = 1,52 кВ. Размер по толщине 0,10 мм: 42 кВ/мм × 0,10 × 2 (двойной слой с перекрытием) ≈ 8,4 кВ. Запас ≈ 5,5-кратный — оптимально с резервом по механической прочности.

Типовые рекомендации: 6 кВ → 0,13 мм в три слоя; 380–1140 В → 0,10 или 0,11 мм; тонкая витковая в катушках с большим числом витков → 0,10 мм. Если для 6 кВ нужны меньше слоёв или большая механическая прочность намотки — переход на ЛСК-110-ТПл 0,15 мм (26 кВ/мм при двойной укладке ≈ 7,8 кВ, прочность 120 Н/см против 72 у СПл).

Место ЛСК-110-СПл в номенклатуре слюдинитовых лент

Слюдинитовые ленты группируются по типу слюды (мусковит / флогопит), связующему, подложке и классу нагревостойкости. ЛСК-110-СПл — лёгкая лента класса B на эпоксидном компаунде с гибкой армирующей подложкой, промежуточный вариант между «универсальной» ТПл и кремнийорганическими лентами высокой нагревостойкости.

Группа лент	Связующее	Класс / темп.	Хранение	Типовое применение
ЛСК-110 (этот раздел: ТПл/СПл/ТТ/СТ)	Компаундное (эпоксидное)	B / 130 °C	3–6 мес	Машины общего назначения до 6 кВ, ремонт
ЛСК-СС	Кремнийорганическое	H / 180 °C	6–12 мес	Тяговые электродвигатели, машины класса H
ЛСКВ	Кремнийорганическое	С / 200 °C	6 мес	Гидро- и турбогенераторы до 11 кВ
Элмикатерм 524019	Эпоксидно-полиэфирное	F / 155 °C	6/12 мес	Современная замена ЛСК-110-ТПл/СПл

Серия 110 — массовая лента для машин общего назначения, выпускается уже более 30 лет. Остаётся стандартом для класса B; для более высоких классов — Элмикатерм (эпоксидно-полиэфирное связующее, F) или ЛСК-СС / ЛСКВ (кремнийорганическое, H/C).

Современные аналоги и замены ЛСК-110-СПл

За три десятилетия с принятия ТУ 16-91 рынок слюдинитовых лент сместился в сторону повышения класса нагревостойкости при сохранении электрической прочности. Прямой современный аналог ЛСК-110-СПл — лента Элмикатерм 524019 с эпоксидно-полиэфирным связующим класса F (155 °C). По геометрии и составу подложек повторяет серию ЛСК-110. Ключевые улучшения: класс F вместо B (155 vs 130 °C, критично при модернизации старых двигателей с переводом на класс F); срок хранения 6/12 мес вместо 3/6 (удобнее для складов с нерегулярным потреблением); эпоксидно-полиэфирное связующее — лучшая совместимость с современными лаками КП-303Н и эпоксидными компаундами класса F.

Замена СПл на Элмикатерм 524019 в системах класса B возможна без ограничений. Обратная замена в системах класса F — недопустима: ЛСК-110-СПл не выдержит 155 °C длительно. Для систем класса H и выше прямых «преемников» серии ЛСК-110 нет — там кремнийорганическое или полиимидное связующее: ЛСК-СС (180 °C) или Микатерм 452 (180–200 °C); другая технология отверждения и пропитки.

Совместимость с пропиточными составами

ЛСК-110-СПл предназначена для работы в пропиточных изоляционных системах — после намотки обмотка проходит вакуумно-нагнетательную пропитку (VPI) или капельную пропитку лаком. Эпоксидный компаунд связующего в самой ленте гарантирует «черновое» сцепление слоёв при намотке и сушке; финальная электрическая прочность и механическая монолитность изоляции достигаются после пропитки и отверждения пропиточного лака.

Совместимые пропиточные составы класса B: эпоксидные компаунды ЭП-91, ЭП-220, КП-50 (отверждение 130–140 °C, максимальная электрическая прочность системы); полиэфирные лаки ПЭ-933, ПЭ-953 (отверждение 130 °C, дешевле эпоксидных, типовая схема для низковольтных асинхронных двигателей); глифталевые лаки ГФ-95, МЛ-92 (горячая сушка 105–125 °C, для ремонта машин с глифталевой системой и низкоответственного оборудования). Открытая структура стеклосетки способствует полному пропитыванию слюдяного слоя — для составов средней вязкости это особенно важно.

Несовместимы кремнийорганические лаки (КО-916, КО-921, КО-964Н) — отверждаются при 180–200 °C, что разрушает ПЭТФ-плёнку и эпоксидный компаунд ленты; и битумные пропитки — устарели, химически частично растворяют связующее.

Но электрическая прочность и механическая стойкость в этом случае на 25–40 % ниже, чем после пропитки; режим применим для ремонтных работ на машинах с пониженным напряжением и ограниченным остаточным ресурсом. Безпропиточная эксплуатация СПл возможна — после намотки и отверждения связующего самой ленты при 160 °C обмотка работоспособна.

ТУ 16-91 И02.0168.001 и его особенности

Расшифровка шифра: 16-91 — отраслевой ТУ электротехнической отрасли (код 16) выпуска 1991 года; И02 — индекс группы по ОКП (изоляционные материалы лентоформатные); 0168.001 — внутренний регистрационный номер. Это отраслевой советский стандарт, не привязанный к конкретному производителю — он действует для всех предприятий, выпускающих ленту по этому документу. На практике небольшие отличия между производителями возможны (толщина и плотность подложек в пределах допусков, поверхностная плотность ленты), но нормированные электрическая прочность и пробивное должны совпадать у любого добросовестного поставщика.

Важная особенность: tg δ и удельное объёмное сопротивление в этом ТУ не нормируются. Это типично для отраслевых ТУ на ленты, где нормирующим параметром выбран пробой. Для применений с критичными диэлектрическими потерями (высокочастотные машины, точная регистрирующая техника) — параметр запрашивается у производителя дополнительно как справочный.

Контроль качества и паспорт партии ЛСК-110-СПл

Каждая партия ЛСК-110-СПл доставляется с паспортом качества: полное обозначение (марка, размер по толщине, ширина ролика, ТУ), номер партии, дата выпуска, результаты приёмо-сдаточных испытаний (размер по толщине, поверхностная плотность, массовая доля связующего и летучих, электрическая прочность, пробивное в отдельных точках, удельная разрушающая нагрузка), качество визуального осмотра (отсутствие складок, разрывов, отслоения подложек, повреждений ячеек стеклосетки), штамп ОТК.

По запросу — паспорт качества ТУ 16-91. Для поставок в атомную энергетику и оборонку — расширенные испытания: повторная электрическая прочность после термоциклирования, стойкость к напряжению повышенной частоты, контроль геометрии на каждом ролике. Срок действия паспорта равен гарантийному сроку хранения. По истечении срока возможна повторная аттестация партии — повторное испытание прочности и проверка состояния связующего.

Типичные ошибки при выборе и применении ЛСК-110-СПл

1. Замена ЛСК-110-ТПл на ЛСК-110-СПл при высокой механической нагрузке

Самая распространённая ошибка экономии: вариант СПл (стеклосетка вместо стеклоткани) дешевле ТПл, и при поверхностной оценке кажется идентичным. Но удельная разрушающая нагрузка СПл — 72 Н/см против 60–120 Н/см у ТПл при толщинах 0,11–0,13 мм. На механизированной намотке с штатным натяжением СПл будет рваться, на ручной — растягиваться неравномерно с потерей геометрии слоя. СПл оправдан только для лёгких катушек, ручной намотки с малым натяжением и для пропитанных систем, где важна качественная пропитка через ячейки сетки.

2. Эксплуатация при температуре выше 130 °C

Если конструктивно требуется длительная работа выше 130 °C — нужна замена на ленту класса F (Элмикатерм 524019) или класса H (Микатерм 452, Элмикатерм 529099); попытка «продержаться на ЛСК-110-СПл» приводит к преждевременному пробою обмотки и капитальному ремонту в неплановый срок. Соблазн «вытянуть» класс B на 140–145 °C при перегрузках машины приводит к ускоренному старению эпоксидного компаунда и потере электрической прочности на 20–40 % за 1000–3000 часов работы.

3. Намотка с подогревом, как для лент серии ЛСМ

Намотчики, привыкшие работать с лентами серии ЛСМ (где ролик подогревается до 60–80 °C для размягчения связующего), иногда применяют тот же приём к ЛСК-110-СПл. Это ошибка: подогрев ЛСК-110-СПл выше 50 °C начинает размягчать эпоксидный компаунд связующего, лента склеивается в ролике, при разматывании рвётся вместе со стеклосеткой. Для ЛСК-110-СПл намотка идёт строго при комнатной температуре — это её принципиальное технологическое отличие от ЛСМ.

4. Высокое натяжение на лентоизолировочном станке

Стеклосетка СПл рассчитана на пониженное натяжение по сравнению со стеклотканью ТПл. Перед переходом со станка ТПл на СПл — обязательна перенастройка натяжителя на 60–70 % от рабочего значения для ТПл. Если станок настроен на режим ТПл и оператор просто заправляет ролик СПл — лента рвётся через 5–10 минут работы, ячейки сетки растягиваются вдоль направления намотки, образуются «гармошки» по краю. Также: после 3 месяцев хранения при 15–35 °C эпоксидный компаунд начинает медленную предполимеризацию, лента менее липкая, сцепление слоёв при намотке ухудшается. Старые ролики дают изоляцию пониженной электрической прочности на 10–25 % — для них нужна повторная аттестация партии.

Хранение и транспортировка ЛСК-110-СПл

Условия хранения по ТУ 16-91 И02.0168.001: тепловой режим 15–35 °C (срок 3 месяца) или 5 °C (срок 6 месяцев); относительная влажность до 80 % при 15–35 °C, до 75 % при 5 °C. При 5 °C — постепенный возврат к температуре цеха перед намоткой (не «из холодильника на станок» — конденсат нарушает адгезию связующего). Защита от прямых солнечных лучей и источников тепла: ультрафиолет ускоряет старение ПЭТФ-плёнки. Положение роликов — вертикально на торце с прокладками между рядами.

До Челябинска груз идёт 3-5 рабочих дней — ПЭК, Деловые Линии, СДЭК. Отгружаем со склада в Красноярске в день оплаты.

Транспортировка в крытом транспорте с защитой от осадков и солнечного света. По прибытии — проверка целостности упаковки, дат выпуска и состояния роликов. Допустимая тепловой режим при перевозке — от –40 до +40 °C; время в пути не должно сокращать гарантийный срок более чем на 25 %. Особое внимание для СПл — отсутствие повреждений стеклосетки (разрывов ячеек по торцам, растяжения сетки в местах транспортной фиксации).

Частые вопросы по ЛСК-110-СПл

Что означает цифра «110» в марке — тепловой режим или электрическая прочность?

Ни то, ни другое. 110 — внутренний индекс рецептуры эпоксидного компаунда по ТУ 16-91. Реальная тепловой режим работы — 130 °C (класс B), электрическая прочность — 30–42 кВ/мм в зависимости от толщины. Путаница возникает потому, что у некоторых других материалов цифра действительно тепловой режим (ЛСКО-180); но для ЛСК-110 это не так. Трактовку «110 кВ/мм» с конкурентских сайтов не нужно переносить в спецификацию.

Чем ЛСК-110-СПл отличается от ЛСК-110-ТПл?

Электрика и класс одинаковы (30 кВ/мм при 0,13 мм у обеих, B / 130 °C, ТУ один). У СПл три толщины (0,10/0,11/0,13 мм) против пяти у ТПл. Следствия: СПл легче, гибче, лучше пропитывается; ТПл механически прочнее (60–120 Н/см против 72), штатно работает на серийных станках с высоким натяжением. Различие в подложке: у СПл стеклосетка с открытой ячеистой структурой, у ТПл стеклоткань-полотно. СПл — для ручной намотки катушек сложной геометрии и пропитанных систем; ТПл — для серийной механизированной намотки и крупных стержневых обмоток.

Можно ли использовать СПл вместо ТПл и наоборот?

Несимметрично. ТПл вместо СПл — почти в любом случае можно (механика улучшится, электрика не изменится, может слегка ухудшиться качество пропитки). СПл вместо ТПл при высоком натяжении — нельзя: на серийном станке СПл рвётся, обмотка с локальными разрывами изоляции. Для ручных применений и пропитанных систем замены чаще всего эквивалентны — сверять с конструктором машины.

Чем ЛСК-110-СПл отличается от Элмикатерм 524019?

Элмикатерм 524019 — «следующее поколение»: класс F (155 °C) вместо B, срок хранения 6/12 мес вместо 3/6, эпоксидно-полиэфирное связующее. По геометрии и подложкам совместимы. Замена ЛСК на Элмикатерм в системе класса B — без ограничений; обратная замена в системе класса F — нельзя.

Нужен ли подогрев ленты перед намоткой?

Нет. ЛСК-110-СПл гибкая при 15–25 °C, подогрев не нужен и вреден. Ленты серии ЛСМ требуют подогрева до 60–80 °C — для ЛСК это ошибка: эпоксидный компаунд размягчается, лента склеивается, стеклосетка рвётся при разматывании.

Почему у ЛСК-110-СПл всего три толщины, а у ТПл — пять?

В ТУ 16-91 для СПл нормированы только 0,10; 0,11; 0,13 мм. Тонкие 0,08–0,09 мм с сеткой не делают: при такой малой толщине сетка занимает непропорционально большую долю объёма. 0,15 мм с сеткой тоже не нормируют: для такой толщины нужна большая механическая прочность, которую даёт стеклоткань (ТПл) или две стеклоткани (ТТ). Если в ТЗ прописана СПл 0,08 или 0,15 — это ошибка спецификации.

Нормативные и справочные источники

• ТУ 16-91 И02.0168.001ТУ «Лента слюдинитовая ЛСК-110» — отраслевой ТУ электротехнической промышленности СССР, 1991. Таблицы 1 (электрическая прочность по толщинам), 2 (механические характеристики), разделы 1.2 (классификация), 1.3 (основные параметры), 5 (хранение и транспортировка).
• ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» — классы Y/A/E/B/F/H/С с длительными температурами 90/105/120/130/155/180/220 °C.
• ГОСТ 26103-84 «Материалы электроизоляционные. Маркировка изделий» — общие требования к маркировке роликов, упаковке, транспортировке электроизоляционных лент.
• ГОСТ 19170-73 «Стеклоткань конструкционного назначения» — общие требования к стекловолоконным армирующим материалам, применяемым в качестве подложек ленты ЛСК.
• ГОСТ 24234-80 «Плёнка полиэтилентерефталатная» — требования к плёнке ПЭТФ, применяемой как подложка с одной стороны ленты СПл.
• Корицкий Ю.В. «Справочник по электротехническим материалам», том 2, Энергоатомиздат, 1988 — раздел 19 (слюда и слюдяные материалы), раздел 20 (электроизоляционные ленты).
• Тареев Б.М. «Электротехнические материалы», 7-е изд., Энергоатомиздат, 1985 — методика расчёта электрической прочности изоляционных систем, влияние влажности на свойства слюдинитовых лент.
• Серебряков С.А. «Электроматериаловедение», 2005 — современное состояние номенклатуры электроизоляционных лент в России и СНГ, замены устаревших марок.
• IEC 60371-3-1 «Specification for insulating materials based on mica. Part 3-1: Mica paper» — международный стандарт на слюдяную бумагу из мусковита и флогопита, применимый к слюдинитовым лентам.
